Принцип действия прибора заключается в преобразовании электрических сигналов, поступающих с выхода датчика скорости автомобиля в электрические импульсы, управляющие поворотом вала шагового двигателя прибора, на котором установлена стрелка указателя скорости движения автомобиля.

Прибор конструктивно состоит из корпуса и крышки. В корпусе прибора закреплен измерительный механизм. Подключение прибора обеспечивается штыревыми контактами и контактом, расположенным на корпусе. Измеренная скорость движения определяется по шкале измерительного механизма. Шкала имеет круговую форму, деления на шкале наносятся в секторе, составляющем 220 градусов.

Общий вид прибора и его фотография, пломбировка и указания мест для нанесения оттисков клейм представлены на рис. 1 и 2.

В конструкции прибора предусмотрена возможность опломбирования крепежных винтов, штекерных соединений.

Прибор устанавливается на автомобиле и питается от его бортовой сети.

Прибор имеет модификации в зависимости от параметров итогового счетчика пройденного пути.

ПА8046 - с электромеханическим итоговым счетчиком пройденного пути, емкостью 999999 км;

ПА8046-1 - со светодиодным итоговым счетчиком пройденного пути, емкостью 999999 км;

ПА8046-2 - с электромеханическим итоговым счетчиком пройденного пути, емкостью 99999,9 км.

ПА8046-1П, ПА8046-3, ПА8046-3П, ПА8046-4, ПА8046-4П, ПА8046-5, ПА8046-6 -со светодиодным итоговым счетчиком пройденного пути, емкостью 999999 км, и с возможностью установки программного коэффициента прибора.

Приборы ПА8046, ПА8046-1, ПА8046-2, предназначены для работы с датчиками скорости индукционного типа МЭ307, МЭ307А.

Приборы ПА8046-1П, ПА8046-4, ПА8046-5 предназначены для работы с импульсным датчиком скорости типа ПД8089, ПД8089-1.

Приборы ПА8046-3, ПА8046-3П, ПА8046-4П, ПА8046-6 предназначены для работы как с датчиками скорости индукционного типа МЭ307, МЭ307А так и с импульсным датчиком скорости типа ПД8093, ПД8089-1.

В приборах ПА8046-1П, ПА8046-3, ПА8046-3П, ПА8046-4, ПА8046-4П, ПА8046-5 имеется возможность предварительной установки потребителем программируемого коэффициента в диапазоне от 1248 до 25000, для ПА8046-6 от 1024 до 99000.

Кнопка дли установки программируемого исэффициекга Сдлл llAiJti46-lIl)

Клеимо Государственной поверкн

Клеймо ОТК      _ч

Клеймо ОГК

Кнопка для установки программируемого коэффициента

Клеймо Государственной повекрки

Клеимо

Клеимо Гисадс^стаечнор! г Ювё'Рки

□ТКI                         '

Кнопка для установки программируемого коэффициент

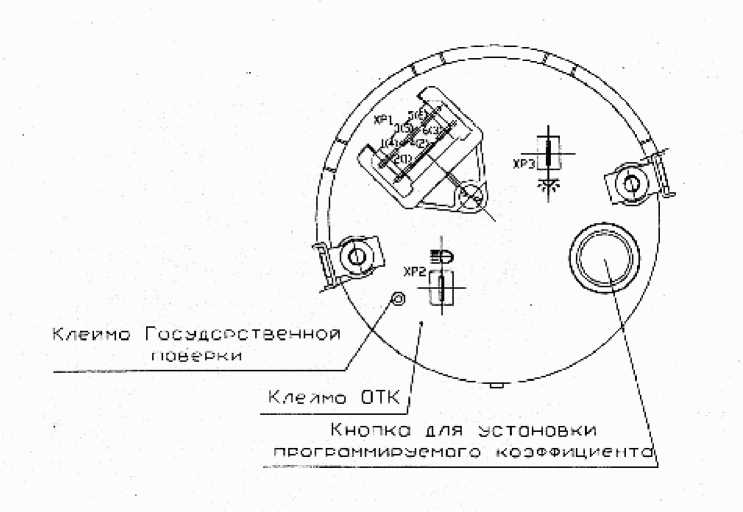

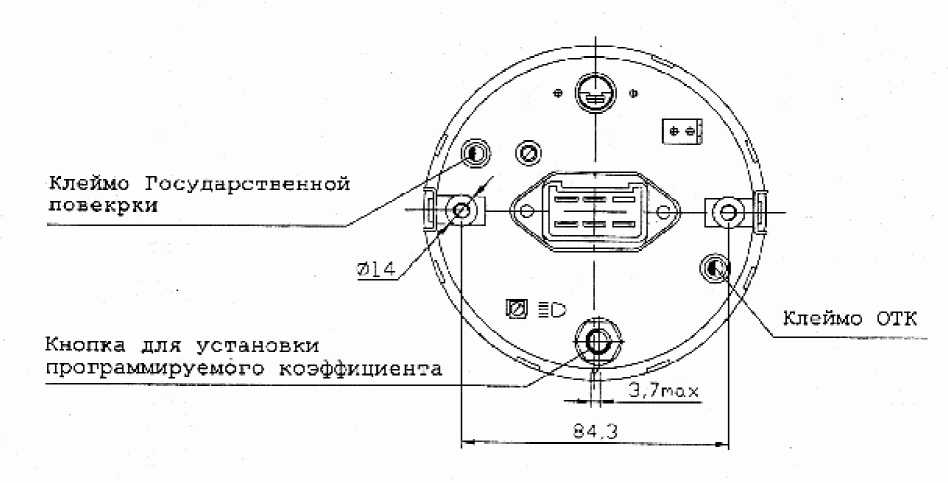

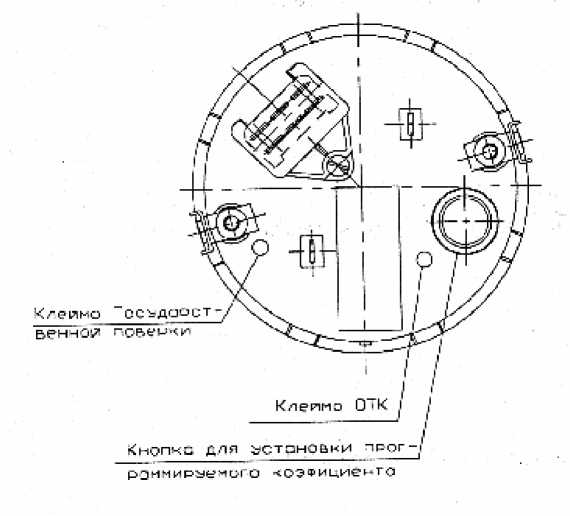

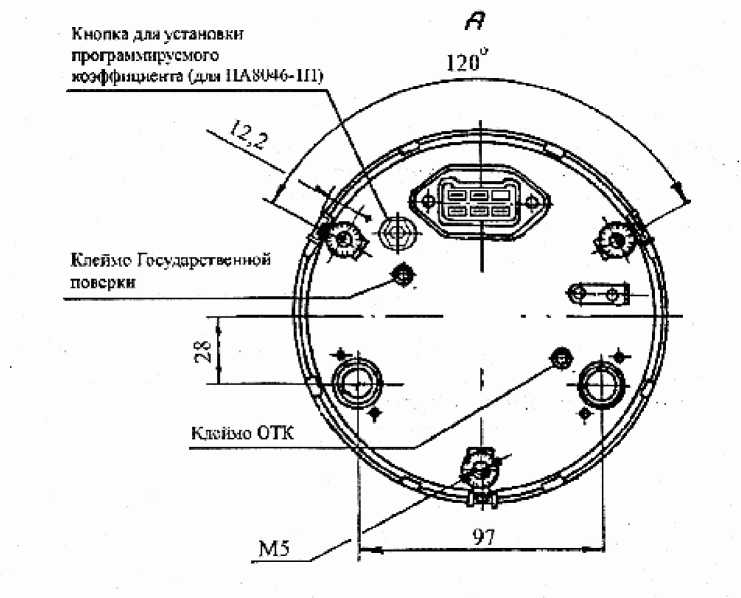

Рисунок 1. Схема пломбировки, указание места для нанесения оттисков клейм:

А) ПА8046, ПА8046-1, ПА8046-2, ПА8046-1П;

Б) ПА8046-3, ПА8046-4;

С) ПА8046-3П, ПА8046-4П, ПА8046-5;

Д) ПА8046-6

Рисунок 2. Фотография прибора ПА8046

Комплект поставки прибора представлен в таблице 3 Таблица 3

* Допускается поставка прибора без датчика по требованию потребителя.

для всех модификаций, кроме ПА8046-6                  от 0 до 120

для ПА8046-6                                       от 0 до 60

Диапазон измерений скорости, км/ч

для всех модификаций, кроме ПА8046-6                  от 20 до 120

для ПА8046-6                                         от 20 до 60

Цена деления шкалы, км/ч

Пределы допускаемой основной абсолютной погрешности прибора при измерении скорости указаны в таблице 1

Таблица 1

Емкость итогового счетчика пройденного пути, км                999999

Пределы допускаемой основной относительной погрешности итогового счетчика пройденного пути, % от измеряемого значения

Пределы допускаемой дополнительной погрешности итогового счетчика пройденного пути, % от измеренного значения

Вариация показаний прибора на отметке шкалы «60 км/ч» не превышает пределов допускаемой основной погрешности прибора.

Номинальное напряжение питания постоянного тока, В

Потребляемая мощность, Вт, не более

Габаритные размеры (диаметр, длина), мм, не более:

ПА8046, ПА8046-1, ПА8046-1 П, ПА8046-2                       150, 117,

ПА8046-3, ПА8046-4                                          110, 110,

ПА8046-5, ПА8046-3П, ПА8046-4П, ПА8046-6                  110, 90.

Масса, кг, не более

ПА8046, ПА8046-1, ПА8046-2 (в металлическом корпусе)         1,3,

ПА8046-1П, ПА8046-3, ПА8046-4 (в металлическом корпусе)      0,8,

Лист № 5

Всего листов 6 ПА8046-1П, ПА8046-3П, ПА8046-4П, ПА8046-5, ПА8046-6 (в пластмассовом

корпусе)                                                                 0,5.

Рабочее положение прибора относительно вертикали, градус       от 20 до 35

Условия эксплуатации:

- климатическое исполнение                                        У 2Т2

• - диапазон рабочих температур, °С                    от минус 45 до плюс 60

• - относительная влажность воздуха при 35 °С, %                         100

Значение гамма-процентной наработки до отказа при g=90 %,. км         800000
