Номер по Госреестру СИ: 51845-12
51845-12 Приборы показывающие измерительные спидометра
(ПА8160)
Назначение средства измерений:
Приборы показывающие измерительные спидометра ПА8160 (далее - приборы)
предназначены для измерения и преобразования частоты вращения приводного вала датчика спидометра (или приводной шестерни) в показание скорости, а также количества оборотов вала датчика в показание пройденного пути автомобиля.
Внешний вид.
Приборы показывающие измерительные спидометра
Рисунок № 1
Внешний вид.
Приборы показывающие измерительные спидометра
Рисунок № 2
Внешний вид.
Приборы показывающие измерительные спидометра
Рисунок № 3
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 21.11.2017
Номер записи - 141534
ID в реестре СИ - 363934
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
ПА8160-4, ПА8160-2, ПА8160, ПА 8160-6, ПА, нет данных, 853.3802,
Производитель
Изготовитель - ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП)
Страна - БЕЛАРУСЬ
Населенный пункт - г.Витебск
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет IS_1 приводит обобщённую статистику по дружественным и недружественным странам с учетом таких параметров, как количество производителей средств измерений, типов средств измерений и поверок. Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Отчет содержит два интерактивных графика и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией сортировки по любой из колонок.
На графике "Дружественные и недружественные страны (по количеству типов СИ)" отображаются два непересекающихся множества, обозначающих дружественные и недружественные страны. В каждое из множеств в виде кружков соответствующих размеров вписаны страны. Размер кружка зависит от количества типов СИ страны-производителя, внесенных в государственный реестр.
На графике "Дружественные и недружественные страны (по количеству производителей средств измерений)" отображаются два непересекающихся множества, обозначающих дружественные и недружественные страны. В каждое из множеств в виде кружков соответствующих размеров вписаны страны. Размер кружка зависит от количества организаций-производителей СИ, представляющих ту или иную строну.
Дополнительно, отчет сопровождается сводной таблицей по странам, содержащей информацию об отнесении страны к дружественной, а также количестве производителей, типов СИ и поверок в штуках и процентном соотношении.
Бесплатный
Статистика
Кол-во поверок - 35
Выдано извещений - 0
Кол-во периодических поверок - 16
Кол-во средств измерений - 13
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2012
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Приборы показывающие измерительные спидометра (ПА8160)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
12941-13 11.07.2018 |
Измерители цифровые, ЦР8001 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
|
13214-16 27.07.2022 |
Преобразователи измерительные переменного тока, Е854-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год; 2 года - для исполнения АС |
|
13214-92 01.04.2015 |
Преобразователи измерительные переменного тока, Е854-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
|
13215-16 27.07.2022 |
Преобразователи измерительные напряжения переменного тока, Е855-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год; 2 года - для исполнения АС |
|
13215-92 01.04.2015 |
Преобразователи измерительные напряжения переменного тока, Е855-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
|
18885-09 09.02.2020 |
Преобразователи измерительные переменного тока, Е842/1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
|
19925-00 01.08.2015 |
Амперметры и вольтметры, Э8030-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
2 года |
|
19926-00 01.08.2015 |
Амперметры и вольтметры, Э8032-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
2 года |
|
19927-00 01.08.2015 |
Измерители, Э8031-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
2 года |
|
20536-00 29.08.2018 |
Частотомеры, В89/1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
2 года |
|
20537-00 27.04.2022 |
Частотомеры, Э8036, Э8036/1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
2 года |
|
20982-13 11.07.2018 |
Преобразователи измерительные переменного тока, Е854-Ц ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
|
20983-11 05.07.2016 |
Преобразователи измерительные активной и реактивной мощности трехфазного тока, Е849-Ц ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
|
20984-13 11.07.2018 |
Преобразователи измерительные напряжения переменного тока, Е855-Ц ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
|
30273-11 18.05.2016 |
Приборы показывающие измерительные спидометра, ПА8090 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
Первичная поверка при выпуске |
|
30968-14 06.03.2019 |
Приборы показывающие измерительные спидометра, ПА8046 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
Первичная поверка до ввода в эксплуатацию |
|
33513-11 27.06.2016 |
Приборы показывающие тахометра электронные, ПТ8040 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
Первичная поверка при выпуске |
|
51126-12 11.09.2017 |
Устройства измерительные, ЦЕ8120 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
|
51845-12 21.11.2017 |
Приборы показывающие измерительные спидометра, ПА8160 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
2 года |
|
53742-13 06.06.2018 |
Приборы показывающие измерительные спидометра, ПА8115 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
|
53743-13 06.06.2018 |
Тахометры электронные, ПТ8114 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
|
54117-13 11.07.2018 |
Спидометры электронные, ПА8160-5 и ПА8160-6 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
2 года |
|
54168-13 11.07.2018 |
Тахометры электронные, ПТ8040 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
Первичная поверка до ввода в эксплуатацию |
|
59356-14 12.12.2019 |
Счетчики активной электрической энергии однофазные многофункциональные электронные, ЭЭ8007 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
2 года |
|
59357-14 12.12.2019 |
Счетчики активной электрической энергии трехфазные многофункциональные электронные, ЭЭ8005 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
8 лет |
|
64269-16 27.02.2025 |
Амперметры и вольтметры, Э8030-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
2 года |
|
65185-16 04.09.2021 |
Спидометры электронные, ПА8090 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
2 года |
|
69203-17 29.03.2022 |
Спидометры электронные, ПА8160 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
2 года |
|
7008-13 11.07.2018 |
Преобразователи измерительные активной мощности трехфазного тока, Е848-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год; с 30.10.2015 г. 1 год (2 года - для исполнения АС) |
|
7604-10 01.04.2015 |
Преобразователи измерительные активной и реактивной мощности трехфазного тока, Е849-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
|
7604-16 31.01.2022 |
Преобразователи измерительные активной и реактивной мощности трехфазного тока, Е849-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год; 2 года - для исполнения АС |
|
7604-16 26.04.2017 |
Преобразователи измерительные активной и реактивной мощности трехфазного тока, Е849-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год; 2 года - для исполнения АС |
|
7975-09 09.02.2020 |
Преобразователи измерительные постоянного тока, Е846-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
|
9505-10 01.04.2015 |
Преобразователи измерительные частоты переменного тока, Е858 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
|
9505-16 03.06.2021 |
Преобразователи измерительные частоты переменного тока, Е858 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год; 2 года - для исполнения АС |
|
9506-13 11.07.2018 |
Преобразователи измерительные напряжения постоянного тока, Е857 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
|
9508-16 28.02.2018 |
Преобразователи измерительные постоянного тока, Е856 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год; 2 года - для исполнения АС |
|
9508-84 01.04.2015 |
Преобразователи измерительные постоянного тока, Е856 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
|
9511-10 01.04.2015 |
Преобразователи измерительные суммирующие постоянного тока, Е851 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
|
9508-18 31.10.2022 |
Преобразователи измерительные постоянного тока, Е856 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год; 2 года - для исполнения АС |
|
9506-18 29.03.2023 |
Преобразователи измерительные напряжения постоянного тока, Е857 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
|
7008-18 29.03.2023 |
Преобразователи измерительные активной мощности трехфазного тока, Е848-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
|
18885-20 27.07.2022 |
Преобразователи измерительные переменного тока, Е842/1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год - для мод. Е842/1, 2 года - для мод. Е842/1 АС |
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок СИ по разделам областей измерений. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по разделам областей измерений, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько разделов.
Столбчатая диаграмма демонстрирует то же распределение поверок по разделам областей измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Кто поверяет Приборы показывающие измерительные спидометра (ПА8160)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "СМОЛЕНСКИЙ ЦСМ" (RA.RU.311305) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 9 | 0 | 8 | 0 | 6 | 0 | 6 | ||
| ФБУ «Кемеровский ЦСМ» (72) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЧЕЧЕНСКИЙ ЦСМ" (RA.RU.311497) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 10 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «УРАЛТЕСТ» (RA.RU.311249) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 |
Стоимость поверки Приборы показывающие измерительные спидометра (ПА8160)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ УРАЛТЕСТ Свердловская область |
1579 | 1579 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносят на заднюю сторону прибора методом штемпелевания (наклейки) и на эксплуатационный документ типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в документе «Спидометр электронный ПА8160. Паспорт»Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к приборам показывающим измерительным спидометра ПА8160ГОСТ 3940-2004 «Электрооборудование автотракторное»
ТУ РБ300125187.305-2012 «Спидометры электронные ПА8160»
Рекомендации по области применения в сфере государственного регулирования обеспечения единства измеренийвне сферы государственного регулирования.
Поверка
Поверкаосуществляется по документу «Методика поверки МП 253-147-2012», утверждённому ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в октябре 2012 г.
Основные средства поверки: генератор сигналов низкочастотный Г6-26;
установка ОМА-1528; частотомер РЧ3-07-0002;
осциллограф С1-83;
прибор комбинированный Щ301-1; установка для поверки спидометров КИ 12652.
Изготовитель
Открытое акционерное общество «Витебский завод электроизмерительных приборов» (ОАО «ВЗЭП»), Беларусь.
Адрес: 210630, г. Витебск, ул. Ильинского 19/18.
Тел/факс: (0212) 36-58-10.
Экспертиза проведена ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева», Регистрационный номер 30001-10.
Адрес: 190005, Санкт-Петербург, Московский пр., д. 19.
Тел. (812) 251-76-01, Факс (812) 713-01-14, e-mail: info@vniim.ru, www.vniim.ru.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
Прибор конструктивно состоит из корпуса, крышки. В корпусе прибора размещён измерительный механизм. Подключение прибора обеспечивается штыревыми контактами, расположенными на корпусе. Конструкцией прибора предусмотрена возможность опломбирования крепежных винтов и штекерных соединений. Общий вид прибора, пломбировка и указания мест для нанесения оттисков клейм представлены на рис. 1 и 2. Измеренная скорость движения определяется по шкале измерительного механизма, а пройденный путь определяется по показанию отсчётных устройств итогового и суточного пробега. Верхний предел диапазона измерений равен 160 км/ч.
Прибор устанавливается на автомобиле и питается от его бортовой сети.
Прибор оснащён дисплеем с возможностью переключения пользователем отображения итогового и суточного пробега.
Выпускаются 4 модификации прибора, отличающиеся наличием сигнализации включения дальнего света и количество импульсов, приходящихся на 1 км пройденного пути, которые приведены в таблице 1.
Таблица 1
|
Наименование контролируемого параметра |
Модификации прибора | |||
|
ПА8160-1 |
ПА8160-2 |
ПА8160-3 |
ПА8160-4 | |
|
Сигнализация включения дальнего света |
нет |
есть |
нет |
есть |
|
Количество импульсов, приходящихся на 1 км пройденного пути |
3744 |
3744 |
6000 |
6000 |
Прибор имеет индикатор включения дальнего света, оснащён дисплеем и кнопкой, расположенной на лицевой панели, предназначенной для сброса показаний счётчика суточного пробега.
Ёмкость итогового счётчика пройденного пути составляет 999999 км, ёмкость счётчика суточного пробега - 999,9 км.
Шкала прибора выполнена по форме круговой и имеет освещение. Угол разворота шкалы составляет 220°.
Общий вид прибора, схема пломбировки от несанкционированного доступа, места для нанесения оттисков клейм на приборы и фотография показаны на рисунках.
КПР11ИП- НПк'ПрГ! К-.1

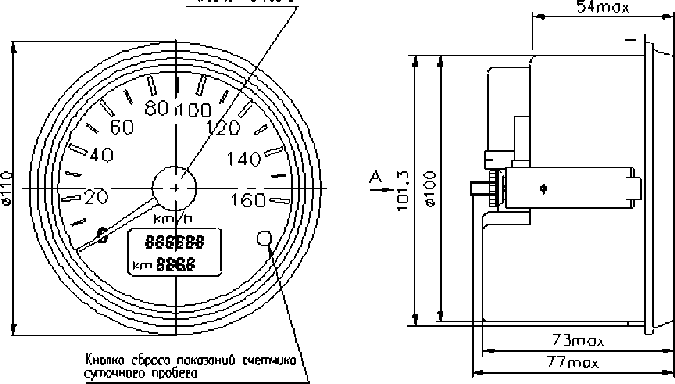

Рисунок 1. Общий вид прибора ПА8160, схема пломбировки от несанкционированного доступа и места для нанесения оттисков клейм
|
{онтакп едподки |
Aqprc |
|
1 |
-12 В (абишИ |
|
2 |
К ™мн« 15 бвкпкмип™ зпкиамп |
|
3 |
К кяечме 3D Е«к|гыоте|я миигриин |
|
4 |
Bung CLeu0ja е допиикз |
|
5Т |
412 В [к йымючотелю qn ihhe?d свепч) |
|
6 |
■+12 В (и Qqkpqi<]id?[1q nogcfeniKu) |
|
7 |
Btfi>uq +3 В и ci garfwuw |

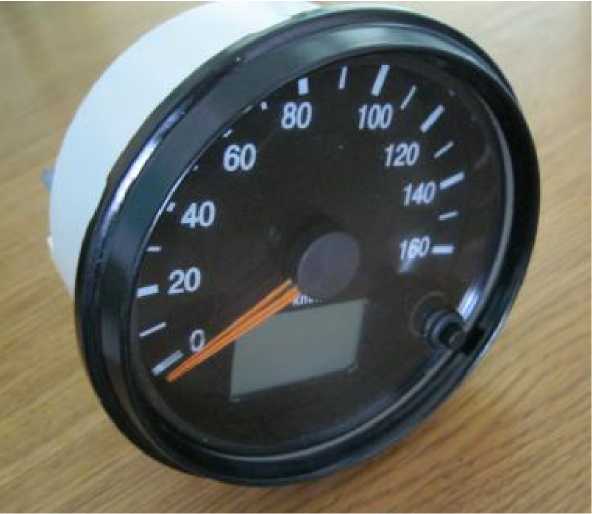

Рисунок 2 Фотография прибора ПА8160
Предел допускаемой основной абсолютной погрешности прибора при измерении скорости указан в таблице 2
Таблица 2
|
Проверяемая отметка шкалы, км/ч |
Предел допускаемой основной абсолютной погрешности прибора, км/ч |
|
40 |
+ 4 |
|
60 |
+ 4 |
|
120 |
+ 7 |
|
160 |
+ 9 |
Вариация показаний прибора на отметке «60 км/ч» не превышает пределов допускаемой основной погрешности прибора
Пределы допускаемой относительной погрешности счётчиков итогового и суточного пробега от измеряемого значения пройденного пути, % ± 1
Пределы допускаемой дополнительной абсолютной погрешности прибора на каждые 10 °С изменения температуры окружающего воздуха от нормальной (20±5) °С не превышают:
при измерении скорости значений, указанных в таблице 2; при измерении пройденного пути итогового счётчика и счётчика
суточного пробега от измеренного значения, %
Номинальное напряжение питания постоянного тока
системы электрооборудования, В
Потребляемая мощность по цепи питания, Вт, не более
Габаритные размеры: диаметр, длина, мм, не более 0 110, 77
|
Условия эксплуатации: диапазон рабочих температур, °С относительная влажность воздуха при 40 °С, % вибрация с частотой 35 Гц и амплитудой, мм Климатическое исполнение |
от минус 40 до плюс 60 95 0,8 У2Т2 |
Гарантийный срок эксплуатации, мес
Пробег, км
Значение гамма-процентной наработки на отказ при g=90%, км
30
100000
800000
