Принцип действия устройств следующий. Входные напряжения поступают на устройства ввода напряжения, представляющие собой делители напряжения, на выходе которых включены стабилитроны для защиты последующих каскадов от перегрузки.

Входные токи поступают на устройства ввода тока, содержащие компенсирующий трансформатор тока, во вторичной цепи которого на резисторе создается падение напряжения, равное падению напряжения на внутреннем сопротивлении вторичной обмотки.

С выходов устройств ввода напряжения и тока сигналы поступают на вход аналого-цифрового преобразователя микроконтроллера, в котором проводится аналогоцифровое преобразование мгновенных значений напряжения и тока с последующим вычислением значений активной и реактивной мощности.

Микроконтроллер осуществляет управлением блоком индикации и обеспечивает передачу данных по интерфейсу RS-485.

Электрически перепрограммируемая энергонезависимая память (ЕЕРRОМ) служит для хранения информации, необходимой для работы в сети интерфейса RS-485: адреса устройства в сети, значения скорости передачи данных, типа устройства и его исполнения.

Питание элементов схемы устройства обеспечивается гальванически развязанными между собой блоками питания.

Питание устройств осуществляется от контролируемой цепи или от дополнительного источникас напряжением от 105 до 300 В постоянного тока или от 80 до 260 В переменного тока частотой 50 Гц.

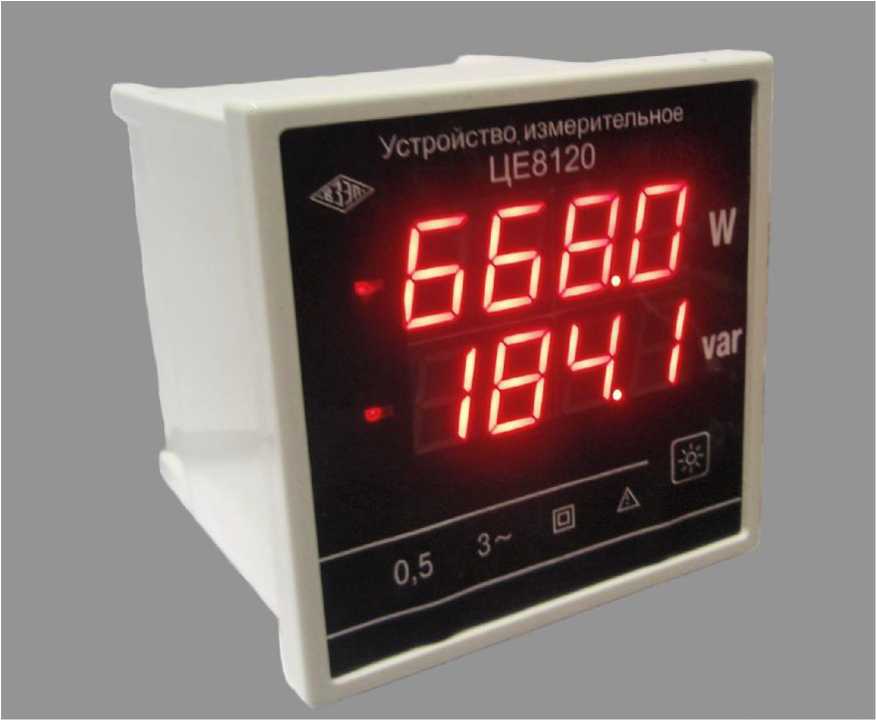

Внешний вид устройств измерительных ЦЕ8120 приведен на рисунке 1.

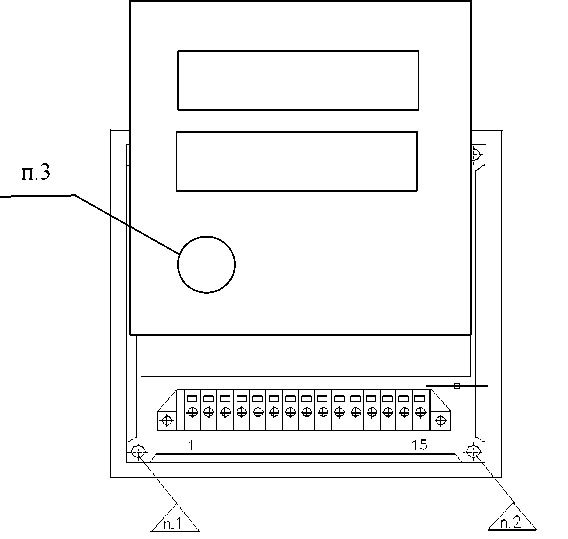

Схема пломбировки устройств от несанкционированного доступа и места расположения наклеек приведены на рисунке 2.

Устройства имеют 40 модификаций, отличия между которыми приведены в таблице 2.

Рисунок 1 - Внешний вид устройства измерительного ЦЕ8120

В комплект поставки устройств входят:

устройство                                               -1 шт.;

паспорт                                                     - 1 экз.;

руководство по эксплуатации                          - 1 экз.¹⁾;

методика поверки                                       - 1 экз.²⁾

скоба                                             - 2 шт.;

винт М3х85                                    - 2 шт.;

коробка упаковочная                             - 1 шт.;

дискета с сервисными программами устройств измерительных ЦЕ8120 - 1 шт.

¹⁾ При поставке партии допускается прилагать количество РЭ согласно заказу.

²⁾ При поставке партии допускается прилагать количество МП согласно заказу

Диапазоны измерений входных сигналов и диапазоны изменения выходных сигналов, параметры питания приведены в таблице 1.

Диапазон изменения частоты входного сигнала - от 45 до 55 Гц.

Диапазон сопротивления нагрузки: от 0 до 3,0 кОм для устройств с нормирующим значением выходного аналогового сигнала 5 мА, или от 0 до 0,5 кОм для устройств с нормирующим значением выходного аналогового сигнала 20 мА.

Пределы допускаемой основной приведенной погрешности ±0,5 % от нормирующего значения. Нормирующие значения приведены в таблице 3.

Пределы допускаемой дополнительной погрешности

±0,4% - при изменении температуры окружающего воздуха от (20±2) °С до плюс 5 ° С и до плюс 40 ° С на каждые 10 ° С ;

±0,5% -при воздействии относительной влажности (95±3)% при температуре 30 °С;

±0,25% при воздействии внешнего однородного магнитного поля переменного тока частоты входного сигнала с магнитной индукцией 0,5 мТл при самом неблагоприятном направлении и фазе;

±0,25% при изменении напряжения питания в заданных пределах (см. таблицу 2);

±0,25% при изменении напряжения измерительной цепи на ±10% от номинального значения;

±0, 5% при изменении напряжения измерительной цепи в пределах расширенного диапазона от 80 до 90 В и от 110 до 120 В для устройств с питанием от измерительной цепи, от 0 до 90 В и от 110 до 120 В для устройств с питанием от сети (см. таблицу 2);

±0,25% при изменении частоты измерительной цепи от 50 до 45 или 55 Гц. Габаритные размеры устройства не более - 120х120х120 мм

Мощность, потребляемая от источника питания не более 5 В •А.

Мощность, потребляемая устройствами от измеряемой цепи не более:

а) 0,5 В-А - для каждой последовательной цепи;

б) 0,25 В-А - для каждой параллельной цепи ЦЕ8120-1 - ЦЕ8120-16, ЦЕ8120-33 -ЦЕ8120-40;

в) 5,0 В-А - для каждой параллельной цепи А и С ЦЕ8120-17 - ЦЕ8120-32;

г) 0,25 В^А - для параллельной цепи В ЦЕ8120-17 - ЦЕ8120-32.

Рабочие условия применения:

температура окружающей среды от 5 °С до 40 °С,

относительная влажность (95 ± 3) % при температуре 30 °С.

Масса, кг, не более 1,2.

Средний срок службы 10 лет. Средняя наработка на отказ 25000 ч.

Таблица 2 Технические характеристики устройств измерительных ЦЕ8120

Приложение к свидетельству № 48028 об утверждении типа средств измерений

Окончание таблицы 2

Примечания к таблице 2.

* Значение напряжения 120 В соответствует перегрузочному значению входного сигнала, при котором нормируется дополнительная погрешность устройства.

** Нормирующее значение показаний цифрового индикатора N, соответствующее активной (реактивной) мощности трехфазной сети при номинальных значениях тока, напряжения, коэффициента мощности и симметричной трехфазной системе токов и напряжений.

Значение N, определяется по формуле N= ^•К_т1Лн^К_тн^и_н,

где Ктт - коэффициент трансформации измерительных трансформаторов по току;

Ктн - коэффициент трансформации измерительных трансформаторов по напряжению;

I_H, U_H - номинальные значения тока, напряжения, подаваемые на вход устройства.

*** Каждая модификация устройств изготавливается на один из диапазонов измене

ний выходного аналогового сигнала, который указывается при заказе. Таблица 3

Примечание - Числовые значения, указанные в круглых скобках, относятся к реактивной мощности, а в квадратных скобках - к активной и реактивной мощности.
