Номер по Госреестру СИ: 31989-11
31989-11 Измерители параметров цепи фаза-ноль
(ЦК0220)
Назначение средства измерений:
Измерители параметров цепи фаза-ноль ЦК 0220 (далее по тексту - измерители) предназначены для измерения силы тока короткого замыкания (далее силы тока к.з.), полного электрического сопротивления, напряжения цепи фаза-ноль в цепях переменного тока с номинальным напряжением 220 В и номинальной частотой 50 Гц, с глухо-заземлённой нейтралью.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
ЦК0220
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 7 | 16 | 2,29 |
| ПАО "РОСТЕЛЕКОМ" | Юридические лица | 5 | 5 | 1,00 |
| АРНУ (филиал АО "Транснефть - Прикамье") | Юридические лица | 2 | 8 | 4,00 |
| ПАО "Якутскэнерго" (ЗЭС) | Юридические лица | 2 | 7 | 3,50 |
| Филиал ПАО «Россети» Московское ПМЭС. ИНН 4716016979 | Юридические лица | 2 | 2 | 1,00 |
| Общество с ограниченной ответственностью "КЭМ" | Юридические лица | 2 | 2 | 1,00 |
| ООО «ИГАС ИНЖИНИРИНГ» | Юридические лица | 2 | 2 | 1,00 |
| АО "Транснефть - Прикамье" (филиал - Казанское РНУ) | Юридические лица | 1 | 6 | 6,00 |
| РРНУ(филиал АО "Транснефть - Прикамье") | Юридические лица | 1 | 5 | 5,00 |
| АО «Россети Тюмень» | Юридические лица | 1 | 4 | 4,00 |
| АКЦИОНЕРНОЕ ОБЩЕСТВО "ЭФИРНОЕ" | Юридические лица | 1 | 4 | 4,00 |
| ПАО «Ростелеком» | Юридические лица | 1 | 3 | 3,00 |
| ГУП РК «ВОДА КРЫМА» | Юридические лица | 1 | 3 | 3,00 |
| АО "НИФХИ им. Л.Я. Карпова" | Юридические лица | 1 | 3 | 3,00 |
| НЕБОСВОД. ООО | Юридические лица | 1 | 2 | 2,00 |
| Акционерное общество КОММУНАЛЬНЫХ ЭЛЕКТРИЧЕСКИХ СЕТЕЙ САРАТОВСКОЙ ОБЛАСТИ "ОБЛКОММУНЭНЕРГО" | Юридические лица | 1 | 2 | 2,00 |
| ПАО "РОССЕТИ МР" | Юридические лица | 1 | 2 | 2,00 |
| ЮЛ | Юридические лица | 1 | 2 | 2,00 |
| Филиал в Тюменской и Курганской областях ПАО «Ростелеком» | Юридические лица | 1 | 2 | 2,00 |
| Филиал АО«Россети Тюмень» Тюменские электрические сети | Юридические лица | 1 | 2 | 2,00 |
| АО "ОРЭС - Владимирская область" | Юридические лица | 1 | 1 | 1,00 |
| АО "НИФХИ им.Л.Я.Карпова" | Юридические лица | 1 | 1 | 1,00 |
| Общество с ограниченной ответственностью "ГЕРА" | Юридические лица | 1 | 1 | 1,00 |
| ИП Какурин Александр Александрович | Юридические лица | 1 | 1 | 1,00 |
| ОАО КПП "Кировский" | Юридические лица | 1 | 1 | 1,00 |
| Красноярский район водных путей и судоходства - филиал ФБУ "Администрация Енисейского бассейна внутренних водных путей" (КРВПиС) | Юридические лица | 1 | 1 | 1,00 |
| ООО "Ургальская нефтебаза" | Юридические лица | 1 | 1 | 1,00 |
| ООО "Преимущество" | Юридические лица | 1 | 1 | 1,00 |
| АО "ЭФКО" | Юридические лица | 1 | 1 | 1,00 |
| Юр. Лицо | Юридические лица | 1 | 1 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| f1fe2fde-987f-e412-1679-08da9c2aa03a | 31989-11 | 2020-05-07 | — | актуальная |
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Дата публикации - 07.05.2020
Срок свидетельства - 12.12.2016
Номер записи - 117763
ID в реестре СИ - 340163
Тип производства - серийное
Описание типа
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
ЦК0220, нет данных, прочие типы, Нет модификации, Измеритель параметров цепи фаза-ноль ЦК0220, ЦК 0220, -, Измерители параметров цепи фаза-ноль, модификации нет
Изготовитель - ПАО "Уманский завод "Мегомметр"
Страна - УКРАИНА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Кол-во поверок - 228
Выдано извещений - 3
Кол-во периодических поверок - 96
Кол-во средств измерений - 51
Кол-во владельцев - 30
Усредненный год выпуска СИ - 2011
МПИ по поверкам - 9340 дн.
№204 от 2023.01.31 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Продукция и услуги общественного питания" (ТК 174)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
11374-09 25.06.2019 |
Измерители сопротивления заземлений, Ф4103-М1 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
1 год |
|
11742-09 25.06.2019 |
Микроомметры, Ф4104-М1 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
1 год |
|
12004-89 25.06.2019 |
Измерители расстояния до места повреждения кабеля, ЦР0200 (старое обозначение ЦРО 200) ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
2 года; с 2004 г. - 1 год |
|
12005-11 12.12.2016 |
Измерители напряжения прикосновения и тока короткого замыкания, ЭК0200 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ |
2 года |
|
14883-95 25.06.2019 |
Мегаомметры, ЭС0202/1-Г, ЭС0202/2-Г (старое обозначение ЭСО202/1,2, ЭСО202/1,2-Г) ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
1 год |
|
21320-11 12.12.2016 |
Мегаомметры, ЭС0210, ЭС0210-Г ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ |
1 год |
|
21720-11 12.12.2016 |
Омметры, ЭС0212 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ |
1 год |
|
31989-11 12.12.2016 |
Измерители параметров цепи фаза-ноль, ЦК0220 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ |
1 год |
|
38890-13 10.09.2018 |
Мегаомметры, ЦС0202 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ |
1 год |
|
44225-10 30.06.2021 |
Микроомметры, ЦС4105 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
1 год |
|
44704-10 30.06.2021 |
Измерители сопротивления заземления, ЦС4107 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
1 год |
|
49873-12 23.03.2027 |
Амперметры, вольтметры щитовые, МАК, МАР, МВК, МВР, ЭА, ЭВ ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
2 года |
|
57409-14 |
Мегаомметр, М4100/1 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ |
1 год |
|
66415-17 19.01.2027 |
Омметры, М419 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
1 год |
|
66419-17 19.01.2027 |
Омметры, ЭС0212 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
1 год |
|
66429-17 19.01.2027 |
Приборы контроля изоляции, Ф4106, Ф4106А ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
1 год |
|
66449-17 19.01.2027 |
Мегаомметры, ЭС0210, ЭС0210-Г ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
1 год |
|
6738-11 12.12.2016 |
Омметры, М419 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ |
1 год |
|
9069-11 12.12.2016 |
Приборы контроля изоляции, Ф4106 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ |
1 год |
|
9444-84 25.06.2019 |
Измерители тока короткого замыкания цифровые, Щ41160 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний, а оно в случае использования МИ 2803-2014, МИ 2314-2006, МИ 2314-2022 плохое. Практика показала, что существующие наименования типов СИ, представленные в ФГИС АРШИН не придерживаются рекомендаций МИ и хорошая сходимость наблюдается исключительно при ручном формировании массива словосочетаний (например раздел СЧЕТЧИКИ ВОДЫ ТУРБИННЫЕ и электросчетчики).
Отчет "Каталог типов СИ ФГИС АРШИН по разделам областей измерений" сортирует типы СИ в зависимости от выбранного раздела области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
2950 | 4518 |
|
ФБУ Красноярский ЦСМ Красноярский край |
2984 | 4518 |
|
Коломенский филиал ФБУ Ростест-Москва Московская область |
3000 | 4518 |
|
Клинский филиал ФБУ Ростест-Москва Московская область |
3000 | 4518 |
|
Сергиево-Посадский филиал ФБУ Ростест-Москва Московская область |
3000 | 4518 |
Знак утверждения типа наносится на корпус прибора способом сеткографии или офсетной печати и типографским способом на титульный лист руководства по эксплуатации.
ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия";
ГОСТ Р 51350-99 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования».
осуществляется согласно разделу «Методика поверки» документа Ба2.718.001 РЭ «Измерители параметров цепи фаза-ноль ЦК 0220. Руководство по эксплуатации», утвержденному Укр-метртестстандартом 20 июня 2005 г.
Перечень основного оборудования, необходимого для поверки:
1. Источник напряжения постоянного тока ТЭС42, диапазоны регулирования напряжения 0-15 В, силы тока 0-10 А;
2. Реостат РСП-13 Ом ± 10 % - 7 А, диапазон регулирования сопротивления 0-13 Ом;
3. Реостат РСП-19 Ом ± 10 % - 5 А, диапазон регулирования сопротивления 0-19 Ом;
4. Реостат РСП-70 Ом ± 10 % - 2,6 А диапазон регулирования сопротивления 0-70 Ом;
5. Вольтметр Д5015 кл.т. 0,2, пределы измерения напряжения 0-300 В;
6. Амперметр Д5017 кл.т. 0,2, пределы измерения тока 0-5 А, 0-10 А;
7. Измеритель разности фаз Ф2-34 кл.т. 0,1, диапазон измерения углов от 0 до 360°;
8. Милливольтметр Ф5303 кл.т. 1,0, диапазон измерений от 0-300 В;
9. Автотрансформатор ЛАТР-2,5 диапазон регулирования напряжения 0-250 В, ток до 10 А
10. Катушка электрического сопротивления Р321 кл.т. 0,01, сопротивление 0,1 Ом;
11. Катушка электрического сопротивления Р310 кл.т. 0,02, сопротивление 0,01 Ом;
12. Прибор комбинированный цифровой Щ300 Диапазон измерений 0-1000 В, относительная основная погрешность
13. Мегаомметр ЭС0202/1-Г кл.т.2,5, диапазон измерения 0-1000 МОм, измерительные напряжения 100 В, 250 В, 500 В;
14. Фазорегулятор ФР-53Р, угол сдвига фаз от 0 до 360 градусов
В измерителе ЦК 0220 осуществляется аналогово-цифровое преобразование напряжения и силы тока к.з. и индикацией измеренных значений на жидкокристаллическом индикаторе. В качестве первичных измерительных преобразователей напряжения и тока используется резисторный делитель напряжения и шунт, включённый в цепь фаза-ноль. Режим короткого замыкания цепи фаза-ноль длительностью не более 10 мс осуществляется при помощи тиристора, управляемого микропроцессором. Значение полного электрического сопротивления рассчитывается микропроцессором по измеренным значениям напряжения и силы тока к.з., а также сдвига фаз между ними. Угол сдвига фаз вычисляется микропроцессором по специальной программе.
Измерители предназначены для применения на объектах энергетики.

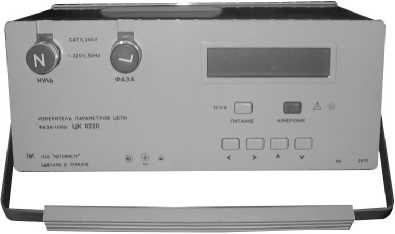

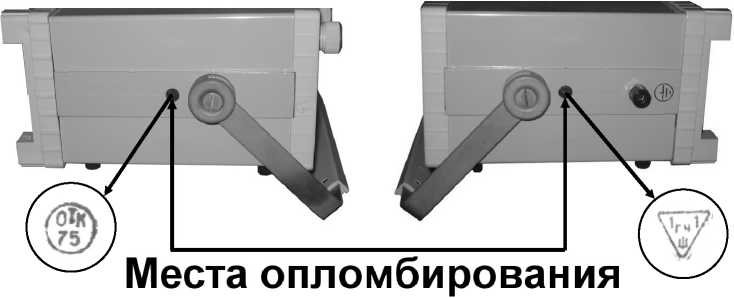

Фотографии измерителя и мест опломбирования приведены на рисунке 1.
Оттиск клейма
ОТК
Оттиск клейма поверителя
Фотография измерителя. Рис.1
Лист № 2 всего листов 3В комплект поставки входят:
- измеритель параметров фаза-ноль ЦК0220 - 1 шт.;
- провод соединительный (фаза);
- провод соединительный (ноль);
- вставка плавкая ВПД6-5 - 1 шт.;
- сумка для укладывания проводов и кабелей - 1 шт.;
- коробка упаковочная - 1 шт.;
- руководство по эксплуатации;
- ведомость документов для ремонта* - 1 экз.;
- ремонтная документация* - 1 шт. (в соответствии с ведомостью документов для ремонта);
- инструкция по поверке*;
- кабель для поверки измерителя* - 1 шт.;
- кабель для поверки делителя напряжения* - 1 шт.
Примечание: * - поставляется по отдельному заказу.
|
Наименование параметра |
Значение | ||||
|
Измерение силы тока к.з. | |||||
|
Диапазон измерений, А |
10.10000 | ||||
|
Пределы допускаемой основной погрешности, % |
± |
5 + 0,015 • ё \ |
Хк Х |
-1 0 | |
|
Измерение напряжения | |||||
|
Диапазон измерений, В |
180.245 | ||||
|
Пределы допускаемой основной погрешности, % |
± 1% | ||||
|
Измерение полного электрического сопротивления | |||||
|
Диапазон измерений, Ом |
0,022.22 | ||||
|
Пределы допускаемой основной погрешности, % |
± |
5 + 0,015 • ё \ |
Хк Х |
-1 0 | |
|
Технические характеристики | |||||
|
Напряжение питания от испытываемой цепи, В |
220 (+22, -33) | ||||
|
Рабочие условия применения:
|
от минус 10 до плюс 40 90 | ||||
|
Г абаритные размеры, мм, не более |
350 х 315 х 140 | ||||
|
Масса, кг, не более |
7,0 | ||||
|
Средняя наработка на отказ, ч |
6500 | ||||
