Номер по Госреестру СИ: 66429-17
66429-17 Приборы контроля изоляции
(Ф4106, Ф4106А)
Назначение средства измерений:
Приборы контроля изоляции Ф4106, Ф4106А (далее по тексту - приборы) предназначены для измерений электрического сопротивления изоляции в сетях переменного тока с изолированной нейтралью, находящихся под напряжением 220 В или 380 В частотой 50, 60 или 400 Гц.
Внешний вид.
Приборы контроля изоляции
Рисунок № 1
Общие сведения
Дата публикации - 16.12.2021
Срок свидетельства - 19.01.2027
Номер записи - 157879
ID в реестре СИ - 380279
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Ф4106А, Ф4106, Ф4106А, Ф4106 РУ/ПУ, Ф4106, Счетчик_электрической_энергии KNUM_1021, ПУ-Ф4106, Приборы контроля изоляции Ф4106, Ф4106А, Прибор контроля изоляции Ф4106 с РУ-Ф4106, нет модификации, модификация Ф4106А, мод.Ф4106, мод. Ф4106, МегаомметрФ 4106, Мегаомметр, Ф 4106, Мегаомметр Ф 4106; Пу №05971; РУ №81055, Мегаомметр Ф 4106, Без модификации,
Производитель
Изготовитель - ПАО "Уманский завод "Мегомметр"
Страна - УКРАИНА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Полезный отчет для тех, кто хочет понять, как распределены средства измерений по территории России. Отнесение СИ к конкретному городу осуществляется по адресу организации, осуществляющей поверку (как правило, организация имеет место осуществления деятельности, привязанное к адресу регистрации). Применение базы географических объектов РФ позволяет сделать дальнейшую привязку к региону, области и федеральному округу РФ.
Отчет состоит из трех круговых диаграмм и интерактивной географической карты.
Круговые диаграммы приводят данные по количественному и процентному соотношению средств измерений по Федеральным округам, регионам, областям и городам (с указанием доли рынка, кол-ва аккредитованных организаций, кол-ва СИ).
На интерактивную карту маркерами и цифрами нанесены города и количество организаций, аккредитованных на поверку в каждом конкретном городе. Дополнительно приводится краткая информация по организациям (контактные данные, номер аттестата аккредитации).
Дополнительно, отчет сопровождается справочной таблицей, содержащей информацию об аккредитованной организации с указанием адреса осуществления деятельности, города, региона, округа и количества поверок, занесенных в ФГИС АРШИН.
Статистика
Кол-во поверок - 435
Выдано извещений - 16
Кол-во периодических поверок - 295
Кол-во средств измерений - 277
Кол-во владельцев - 30
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 1207 дн.
Приказы РСТ, где упоминается данный тип СИ
№2823 от 2021.12.13 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (52)
Наличие аналогов СИ: Приборы контроля изоляции (Ф4106, Ф4106А)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ПАО "Уманский завод "Мегомметр"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
11374-09 25.06.2019 |
Измерители сопротивления заземлений, Ф4103-М1 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
1 год |
|
11742-09 25.06.2019 |
Микроомметры, Ф4104-М1 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
1 год |
|
12004-89 25.06.2019 |
Измерители расстояния до места повреждения кабеля, ЦР0200 (старое обозначение ЦРО 200) ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
2 года; с 2004 г. - 1 год |
|
12005-11 12.12.2016 |
Измерители напряжения прикосновения и тока короткого замыкания, ЭК0200 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ |
2 года |
|
14883-95 25.06.2019 |
Мегаомметры, ЭС0202/1-Г, ЭС0202/2-Г (старое обозначение ЭСО202/1,2, ЭСО202/1,2-Г) ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
1 год |
|
21320-11 12.12.2016 |
Мегаомметры, ЭС0210, ЭС0210-Г ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ |
1 год |
|
21720-11 12.12.2016 |
Омметры, ЭС0212 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ |
1 год |
|
31989-11 12.12.2016 |
Измерители параметров цепи фаза-ноль, ЦК0220 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ |
1 год |
|
38890-13 10.09.2018 |
Мегаомметры, ЦС0202 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ |
1 год |
|
44225-10 30.06.2021 |
Микроомметры, ЦС4105 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
1 год |
|
44704-10 30.06.2021 |
Измерители сопротивления заземления, ЦС4107 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
1 год |
|
49873-12 23.03.2027 |
Амперметры, вольтметры щитовые, МАК, МАР, МВК, МВР, ЭА, ЭВ ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
2 года |
|
57409-14 |
Мегаомметр, М4100/1 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ |
1 год |
|
66415-17 19.01.2027 |
Омметры, М419 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
1 год |
|
66419-17 19.01.2027 |
Омметры, ЭС0212 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
1 год |
|
66429-17 19.01.2027 |
Приборы контроля изоляции, Ф4106, Ф4106А ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
1 год |
|
66449-17 19.01.2027 |
Мегаомметры, ЭС0210, ЭС0210-Г ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
1 год |
|
6738-11 12.12.2016 |
Омметры, М419 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ |
1 год |
|
9069-11 12.12.2016 |
Приборы контроля изоляции, Ф4106 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ |
1 год |
|
9444-84 25.06.2019 |
Измерители тока короткого замыкания цифровые, Щ41160 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
Кто поверяет Приборы контроля изоляции (Ф4106, Ф4106А)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 10 | 0 | 10 | 1 | 10 | 0 | 10 | ||
| АО "ПРИСТ" (RA.RU.312058) | 1 | 1 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ЦЭНКИ" (RA.RU.311727) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 17 | 10 | 7 | 0 | 17 | 10 | 7 | |||
| АО "Калугапутьмаш" (0423) | 41 | 0 | 41 | 7 | 6 | 0 | 6 | |||
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| КЛНГ ДЦМ (RA.RU.312753) | 5 | 0 | 5 | 0 | 2 | 0 | 2 | |||
| ООО "ЦМ" (RA.RU.310581) | 33 | 1 | 32 | 0 | 31 | 1 | 30 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 8 | 0 | 4 | 1 | 4 | 0 | 4 | ||
| Калининградская железная дорога - филиал ОАО "РЖД" (RA.RU.312753) | 9 | 0 | 1 | 0 | 6 | 0 | 0 | |||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 35 | 0 | 35 | 1 | 35 | 0 | 35 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 20 | 4 | 16 | 0 | 18 | 4 | 14 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 34 | 0 | 34 | 1 | 34 | 0 | 34 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 6 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 2 | 0 | 2 | 1 | 2 | 0 | 2 | ||
| ФБУ "ДАГЕСТАНСКИЙ ЦСМ" (RA.RU.311505) | РСТ | 3 | 0 | 3 | 1 | 3 | 0 | 3 | ||
| АО «СМНУ-70» (RA.RU.312154) | 7 | 7 | 0 | 0 | 7 | 7 | 0 | |||
| ООО "ФЕРРАТА" (RA.RU.310646) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| Филиал "КЧХК" Акционерного общества "Объединенная химическая компания "УРАЛХИМ" в городе К (RA.RU.311333) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО «СМНУ-70» (0540) | 41 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Ростовский ЦСМ» (RA.RU.311306) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Бурятский ЦСМ» (RA.RU.311275) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ОАО "Калугапутьмаш" (0423) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "НМОП" (RA.RU.311359) | 97 | 3 | 40 | 57 | 0 | 96 | 40 | 56 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 15 | 0 | 15 | 0 | 15 | 0 | 15 | ||
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 3 | 0 | 3 | 0 | 2 | 0 | 2 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 1 | 0 | 1 | 1 | 1 | 0 | 1 | ||
| ФГУП "РФЯЦ - ВНИИТФ ИМ. АКАДЕМ. Е.И. ЗАБАБАХИНА" (RA.RU.311874) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ООО "КР МЕТРОЛОГИЯ" (RA.RU.312824) | 2 | 2 | 0 | 0 | 0 | 0 | 0 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 7 | 1 | 6 | 0 | 6 | 1 | 5 | |||
| ДЦМ КЛНГ ЖД ОАО «РЖД» (RA.RU.310555) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 2 | 0 | 2 | 2 | 2 | 0 | 2 | ||
| ООО "НПК АВИАПРИБОР" (РОСС RU.0001.310192) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Приборы контроля изоляции (Ф4106, Ф4106А)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Иркутский ЦСМ Иркутская область |
900 | 2195 |
|
Калининградский центр метрологии - структурное подразделение Калининградской железной дороги - филиала ОАО РЖД Калининградская область |
1528 | 2195 |
|
ФБУ Курский ЦСМ Курская область |
773 | 2195 |
|
ФБУ Пермский ЦСМ Пермский край |
976 | 2195 |
|
ФБУ Ростовский ЦСМ Ростовская область |
1711 | 2195 |
Знак утверждения типа
Знак утверждения типананосится на корпус приборов способом сеткографии или офсетной печати и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.Нормативные и технические документы
Нормативные документы, устанавливающие требования к приборам контроля изоляции Ф4106, Ф4106АПриказ Минздравсоцразвития России № 1034 от 9 сентября 2011 г. «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности»
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
ГОСТ 30012.1-2002 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 1. Определения и основные требования, общие для всех частей»
ГОСТ 8.409-81 «Омметры. Методы и средства поверки»
Поверка
Поверкаосуществляется по документу ГОСТ 8.409-81 «Омметры. Методы и средства поверки». Основные средства поверки:
-
1. Магазин сопротивления измерительный постоянного тока Р4001 (регистрационный номер в Федеральном информационном фонде 2508-69).
-
2. Секундомер С1-2А (регистрационный номер в Федеральном информационном фонде 632-63).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Публичное акционерное общество «Уманский завод «Мегомметр»
(ПАО «Уманский завод «Мегомметр»), Украина
Адрес: 20300, Украина, г. Умань, Черкасская обл., ул. Советская, д. 49
Телефон: +38 (04744) 3-32-96, факс: +38 (04744) 3-70-18, 3-80-27
Е-mail: megommetr@ukr.net
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии» (ООО «ИЦРМ»)
Юридический адрес: 142704, Московская область, Ленинский район, г. Видное, Промзона тер., корпус 526.
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия приборов основан на измерении постоянного оперативного тока, протекающего через изоляцию контролируемой сети.
Приборы состоят из двух блоков: релейного устройства (далее - РУ) и показывающего устройства (далее - ПУ).
Релейное устройство выполнено в пластмассовом корпусе пылебрызго-защищенного исполнения. На боковой стороне РУ расположена вилка для подключения устройства к контролируемой сети и сети питания, элементам внешней коммутации, показывающему устройству.
Показывающее устройство представляет собой микроамперметр в пластмассовом корпусе, шкала которого проградуирована в единицах сопротивления.
Приборы имеют три переключаемых уставки сопротивления Ry (набор уставок):
Ф4106 - с набором 30, 50 и 500 кОм;
Ф4106А - с набором 12, 20 и 60 кОм.
Допускается поставка приборов с другими наборами уставок из ряда 12 кОм, 20 кОм, 30 кОм, 50 кОм, 60 кОм, 100 кОм, 200 кОм, 300 кОм, 400 кОм, 500 кОм.
Приборы предназначены для применения в передвижных и стационарных электроустановках с изолированной нейтралью.

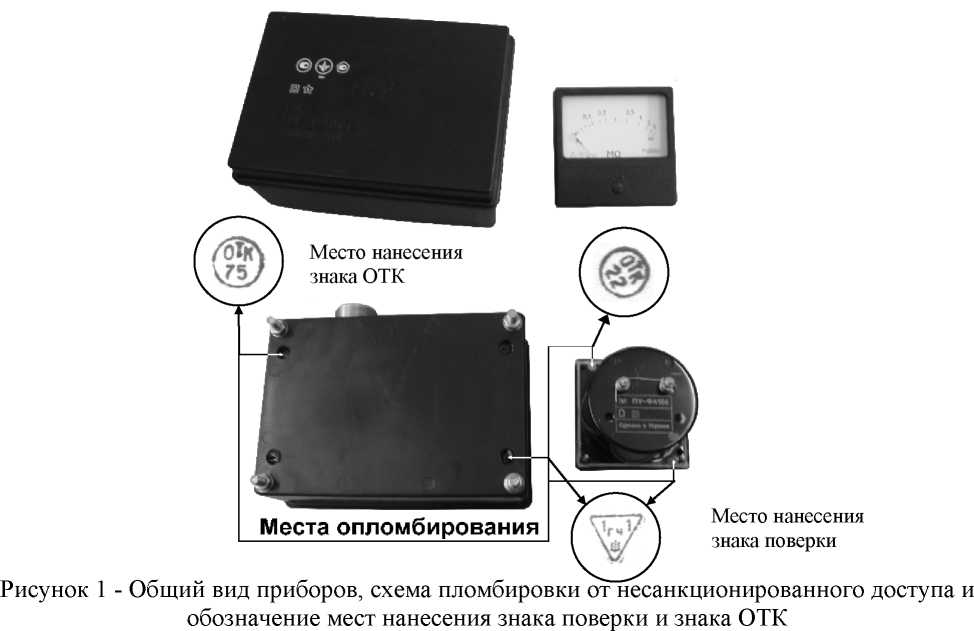

Общий вид приборов, схема пломбировки от несанкционированного доступа и обозначение мест нанесения знака поверки и знака ОТК приведены на рисунке 1.
Лист № 2 Всего листов 4
Таблица 1
|
Наименование параметра |
Значение |
|
Класс точности* ПУ по ГОСТ 30012.1-2002 |
2,5 |
|
Длина шкалы ПУ, мм, не менее |
50 |
|
Пределы допускаемой основной приведенной** погрешности измерения электрического сопротивления РУ, % |
±10 |
|
Диапазон измерений электрического сопротивления, МОм |
от 0,02 до 5 |
|
Пределы допускаемой дополнительной приведенной* погрешности измерения электрического сопротивления ПУ, вызванной наклоном на угол до 45° от нормального положения, % |
±2,5 |
|
Пределы допускаемой дополнительной приведенной* погрешности измерения электрического сопротивления ПУ, вызванной изменением напряжения питания на ±10 % от номинального значения, % |
±2,5 |
|
Пределы допускаемой дополнительной приведенной** погрешности измерения электрического сопротивления РУ, вызванной изменением напряжения питания на ±10 % от номинального значения, % |
±10 |
|
Пределы допускаемой дополнительной приведенной* погрешности измерения электрического сопротивления ПУ, вызванной изменением температуры окружающего воздуха от нормального значения до любой температуры в пределах рабочих температур на каждые 10 °С, % |
±2,5 |
|
Пределы допускаемой дополнительной приведенной** погрешности измерения электрического сопротивления РУ, вызванной изменением температуры окружающего воздуха от нормального значения до любой температуры в пределах рабочих температур на каждые 10 °С, % |
±10 |
|
Пределы допускаемой дополнительной приведенной* погрешности измерения электрического сопротивления ПУ, вызванной изменением влажности до 95 % при температуре +35 °С, % |
±5 |
|
Пределы допускаемой дополнительной приведенной** погрешности измерения электрического сопротивления РУ, вызванной изменением влажности до 95 % при температуре +35 °С, % |
±20 |
|
Потребляемая мощность, В • А, не более |
10 |
|
Входное сопротивление, кОм, не менее |
250 |
|
Сила электрического тока (оперативный ток), А, не более |
0,6 |
|
Нормальные условия:
|
от 15 до 25 от 30 до 80 от 216 до 224 вертикальное ±0,5° |
|
Рабочие условия:
|
от -60 до +60 до 95 220±22 угол до 45° от рабочего положения |
Продолжение таблицы 1
|
Наименование параметра |
Значение |
|
Габаритные размеры (длинахширинахвысота), мм, не более: - РУ |
175х98х143 |
|
- ПУ |
80x80x100 |
|
Масса, кг, не более: - РУ |
1,3 |
|
- ПУ |
0,2 |
|
Средняя наработка на отказ, ч |
35 000 |
|
Средний срок службы, лет |
10 |
|
Примечания: * - за нормирующее значение принята длина рабочей части шкалы; | |
|
** - за нормирующее значение принято электрическое сопротивление уставки. | |
