Номер по Госреестру СИ: 44704-10
44704-10 Измерители сопротивления заземления
(ЦС4107)
Назначение средства измерений:
Измерители сопротивления заземления ЦС4107 (далее по тексту - измерители) предназначены для измерения сопротивления растекания тока заземляющих устройств.
Применяют на предприятиях энергетических сетей, электростанциях и подстанциях, а также в организациях и учреждениях, контролирующих условия обеспечения требований безопасности при эксплуатации электроустановок.
Аналитический паспорт типа средства измерений
44704-10 — Измерители сопротивления заземления
ЦС4107
ПАО "Уманский завод "Мегомметр"
УКРАИНА
МПИ: 1 год
Действует
64
организаций19
владельцев5
версий175
Всего поверок
по агрегатам с 2010 года
5
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
64
Организаций-поверителей
эффективное число: 37.1
19
Владельцев СИ
эффективное число: 6.8
36
Экземпляров СИ
по агрегатам владельцев / организаций
46.3%
Периодические поверки
первичные: 0%
1.14%
Непригодность
2 извещений
40.6%
Поверки юрлиц
доля в общем объёме
3 164 ₽
Средневзвешенная цена
медиана: 2 898 ₽
100%
Покрытие ценами
расчётный известный объём: 57 515 ₽
2 015,0 лет
Средний возраст парка
взвешено по годовому объёму
9 184 дн.
Наблюдаемый МПИ
по фактическим интервалам
269
Концентрация поверителей
HHI; доля топ-5: 24.6%
1 481
Концентрация владельцев
HHI; доля топ-5: 61.1%
10
Модификаций
на графике — наиболее массовые
100%
Полнота данных
карточка, рынок, документы и связи
20
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 175 поверок; пик пришёлся на 2023 год (27).
- Последний завершённый год показал снижение на 17.4% (2025 к 2024).
- Показатель 2026 года является неполным YTD и не сравнивается напрямую с полным предыдущим годом.
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет 25.4%.
- Рынок представлен 64 организациями; концентрация низкая (HHI 269), доля топ-5 — 24.6%.
- В базе найдено 19 владельцев и 36 экземпляров СИ; доля пяти крупнейших владельцев — 61.1%.
- Средневзвешенная цена поверки — 3 164 руб.; ценами покрыто 100% годового объёма, расчётный известный объём услуг — 57 515 руб.
- Доля извещений о непригодности составляет 1.14% от всех поверок.
- Наблюдаемый средний интервал между поверками — около 9 184 дней; средний возраст парка по агрегатам организаций — 2 015,0 лет.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 100%.
Документы и быстрые переходы
Пик активности: 2023 — 27
Долгосрочный CAGR: 25.4%
Активных версий: 1
Ценовой диапазон: 1 186–4 308 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 12 | 19 | 1,58 |
| Акционерное общество "САХАЭНЕРГО" | Юридические лица | 5 | 14 | 2,80 |
| ЮЛ | Юридические лица | 2 | 6 | 3,00 |
| Филиал публичного акционерного общества "РОССЕТИ ЦЕНТР" - "Воронежэнерго" | Юридические лица | 2 | 6 | 3,00 |
| Публичное акционерное общество "ТЕРРИТОРИАЛЬНАЯ ГЕНЕРИРУЮЩАЯ КОМПАНИЯ № 14" | Юридические лица | 1 | 3 | 3,00 |
| НЕБОСВОД. ООО | Юридические лица | 1 | 3 | 3,00 |
| Общество с ограниченной ответственностью "ЭНЕРГОПРОМ" | Юридические лица | 1 | 3 | 3,00 |
| ПАО РОСТЕЛЕКОМ | Юридические лица | 1 | 2 | 2,00 |
| Общество с ограниченной ответственностью "КОМПАНИЯ МЕРИДИАН" | Юридические лица | 1 | 2 | 2,00 |
| ФГУП "Госкорпорация по ОрВД" | Юридические лица | 1 | 2 | 2,00 |
| Общество с ограниченной ответственностью "ИНТЭС" | Юридические лица | 1 | 2 | 2,00 |
| ООО "ТИГР" | Юридические лица | 1 | 2 | 2,00 |
| АО "Урал ПОЖТЕХНИКА" | Юридические лица | 1 | 1 | 1,00 |
| ООО "Пож-сервис" | Юридические лица | 1 | 1 | 1,00 |
| Акционерное общество "УРАЛЬСКИЙ ЗАВОД ПОЖАРНОЙ ТЕХНИКИ" | Юридические лица | 1 | 1 | 1,00 |
| ПАО "Уралкалий | Юридические лица | 1 | 1 | 1,00 |
| ООО "Нижегородсетькабель" | Юридические лица | 1 | 1 | 1,00 |
| АО "Транснефть-Урал" | Юридические лица | 1 | 1 | 1,00 |
| ПАО "Уралкалий" | Юридические лица | 1 | 1 | 1,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| c25f4d3a-4008-5e49-32c4-785ca813ff4f | 44704-10 | 2022-11-29 | — | актуальная |
| 7eb12ffc-a982-7de2-a0c0-7ee14ddf2551 | 44704-10 | 2020-08-27 | 2022-11-29 | архивная |
| 7726c88d-262a-4e41-a1e8-798238b2f8e6 | 44704-10 | 2020-06-02 | 2020-08-27 | архивная |
| 0cd047a8-3496-cf0c-ea82-4cf2a47de81f | 44704-10 | 2020-06-01 | 2020-06-02 | архивная |
| 515aabe4-462f-6ca5-ac61-a9a710373971 | 44704-10 | 2020-05-07 | 2020-06-01 | архивная |
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…
Внешний вид.
Измерители сопротивления заземления
Рисунок № 1
Внешний вид.
Измерители сопротивления заземления
Рисунок № 2
Внешний вид.
Измерители сопротивления заземления
Рисунок № 3
Внешний вид.
Измерители сопротивления заземления
Рисунок № 4
Общие сведения
Дата публикации - 29.11.2022
Срок свидетельства - 30.06.2021
Номер записи -
ID в реестре СИ - 355590
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ЦС4107, нет данных, Нет модификации, -, Без модификации, Измерители сопротивления заземления, Измеритель сопротивления заземления ЦС4107, СЦ4107, Ф4103, Ц4107
Производитель
Изготовитель - ПАО "Уманский завод "Мегомметр"
Страна - УКРАИНА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Каталог типов СИ АРШИН по группам СИ» сортирует типы СИ в зависимости от выбранной группы СИ (можно выбрать нескольких групп СИ одновременно) и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок. К группам СИ отнесены устойчивые словосочетания наименований типов СИ, состоящие максимум из 3 слов.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Статистика
Кол-во поверок - 175
Выдано извещений - 2
Кол-во периодических поверок - 81
Кол-во средств измерений - 49
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 9275 дн.
Приказы РСТ, где упоминается данный тип СИ
№760 от 2015.06.30 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Измерители сопротивления заземления (ЦС4107)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ПАО "Уманский завод "Мегомметр"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
11374-09 25.06.2019 |
Измерители сопротивления заземлений, Ф4103-М1 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
1 год |
|
11742-09 25.06.2019 |
Микроомметры, Ф4104-М1 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
1 год |
|
12004-89 25.06.2019 |
Измерители расстояния до места повреждения кабеля, ЦР0200 (старое обозначение ЦРО 200) ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
2 года; с 2004 г. - 1 год |
|
12005-11 12.12.2016 |
Измерители напряжения прикосновения и тока короткого замыкания, ЭК0200 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ |
2 года |
|
14883-95 25.06.2019 |
Мегаомметры, ЭС0202/1-Г, ЭС0202/2-Г (старое обозначение ЭСО202/1,2, ЭСО202/1,2-Г) ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
1 год |
|
21320-11 12.12.2016 |
Мегаомметры, ЭС0210, ЭС0210-Г ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ |
1 год |
|
21720-11 12.12.2016 |
Омметры, ЭС0212 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ |
1 год |
|
31989-11 12.12.2016 |
Измерители параметров цепи фаза-ноль, ЦК0220 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ |
1 год |
|
38890-13 10.09.2018 |
Мегаомметры, ЦС0202 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ |
1 год |
|
44225-10 30.06.2021 |
Микроомметры, ЦС4105 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
1 год |
|
44704-10 30.06.2021 |
Измерители сопротивления заземления, ЦС4107 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
1 год |
|
49873-12 23.03.2027 |
Амперметры, вольтметры щитовые, МАК, МАР, МВК, МВР, ЭА, ЭВ ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
2 года |
|
57409-14 |
Мегаомметр, М4100/1 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ |
1 год |
|
66415-17 19.01.2027 |
Омметры, М419 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
1 год |
|
66419-17 19.01.2027 |
Омметры, ЭС0212 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
1 год |
|
66429-17 19.01.2027 |
Приборы контроля изоляции, Ф4106, Ф4106А ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
1 год |
|
66449-17 19.01.2027 |
Мегаомметры, ЭС0210, ЭС0210-Г ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
1 год |
|
6738-11 12.12.2016 |
Омметры, М419 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ |
1 год |
|
9069-11 12.12.2016 |
Приборы контроля изоляции, Ф4106 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ |
1 год |
|
9444-84 25.06.2019 |
Измерители тока короткого замыкания цифровые, Щ41160 ПАО "Уманский завод "Мегомметр" (УКРАИНА ) |
ОТ МП |
1 год |
Отчет позволяет оценить частоту использования эталона в качестве средства поверки.
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
При количестве поверок меньше 40 тыс., выводится список всех поверок.
Строятся графики поверок (всех и периодических) по месяцам.
Кто поверяет Измерители сопротивления заземления (ЦС4107)
Стоимость поверки Измерители сопротивления заземления (ЦС4107)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Вологодский ЦСМ Вологодская область |
2884 | 3627 |
|
ФБУ НИЦ ПМ-Ростест Москва |
3110 | 3627 |
|
ФБУ Воронежский ЦСМ Воронежская область |
1040 | 3627 |
|
ФБУ Красноярский ЦСМ Красноярский край |
1492 | 3627 |
|
ФБУ Курский ЦСМ Курская область |
1082 | 3627 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на корпус измерителей методом сеткографии или офсетной печати и на титульный лист руководства по эксплуатации Ба 2.718.028 РЭ печатным методом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методики (методы) измерений указаны в документе «Руководство по эксплуатации Ба2.718.028РЭ».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям сопротивления заземления ЦС4107
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ 12.2.091-2002 Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования
ТУ У 33.2-00226106-013:2009 «Измеритель сопротивления заземления ЦС4107.
Технические условия».
Приказ № 1034 Минздравсоцразвития России от 09 сентября 2011 г.
Поверка
Поверкаосуществляется в соответствии с разделом 5 «ПОВЕРКА» документа Ба2.718.028РЭ «Измеритель сопротивления заземления ЦС4107. Руководства по эксплуатации», утвержденным ГП «Укрметртестстандарт» 18.12.2009 г.
Перечень основного оборудования, необходимого для поверки, приведен в таблице 3. Таблица 3
|
Наименование |
Характеристики |
№ в госреестре |
|
Магазин сопротивления Р33 |
Класс точности 0,2, диапазон сопротивлений от 0,1 до 99999,9 Ом |
48930-12 |
|
Катушка электрического сопротивления Р321 |
Класс точности 0,01; номинальное сопротивление 1,0 Ом |
1162-58 |
|
Катушка электрического сопротивления Р310 |
Класс точности 0,02; номинальное сопротивление 10 мОм |
1162-58 |
|
Мегаомметр ЦС0202 |
Рабочее напряжение от 100 В до 2,5 кВ, диапазон измерения сопротивления от 200 кОм до 100 ГОм, относительная погрешность ± 2,5 % |
38890-13 |
|
Секундомер механический СОСпр |
Цена деления 0,2 с, кл. т. 3 |
11519-11 |
|
Пробойная установка ПрофКиП УПУ-10М |
Диапазон воспроизводимого напряжения от 0,2 кВ до 10 кВ |
58589-14 |
Изготовитель
ПАО «Уманский завод «Мегомметр»,
Адрес: 20300, Украина, Черкасская область, г. Умань, ул. Советская, д.49
тел.: +38 (04744) 3-32-96, факс: +38 (04744) 3-70-18, 3-80-27
е-mail: megommetr@um.ck.ua
Экспертиза проведена Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66;
E-mail: office@vniims.ru
Заместитель Руководителя Федерального агентства по техническому регулированию и метрологии
Измерители относятся к электронным средствам измерительной техники с цифровым отсчетом, оборудованы микроконтроллером и жидкокристаллическим индикатором (далее по тексту - ЖКИ).
Принцип действия измерителей основан на преобразовании напряжения на сопротивлении и силы тока, протекающего через это сопротивление, и дальнейшему преобразованию измеренной информации в величину сопротивления. Напряжение и сила тока преобразуются в цифровую форму с помощью аналого-цифрового преобразователя (АЦП). Величина сопротивления вычисляется с помощью микроконтроллера, а результаты измерения отображаются на ЖКИ.
Работой АЦП и реализацией функций измерителя управляет микроконтроллер по установленной программе. При этом обеспечивается автоматический выбор единиц измерений сопротивления (мОм, Ом, кОм), хранение в памяти результатов предыдущих пятидесяти измерений, индикация превышения уровня помех и допустимого сопротивления
вспомогательных электродов.

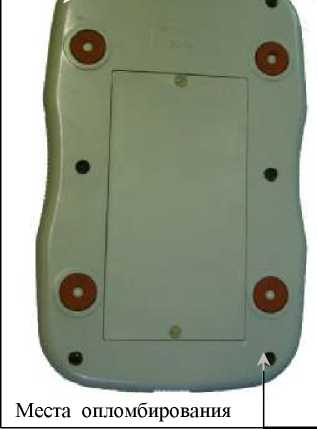

Фотографии измерителей и мест опломбирования приведены на рисунке 1.

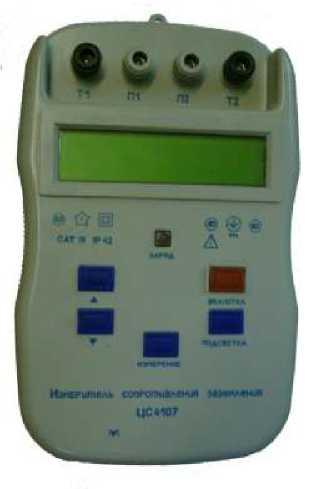

Рисунок 1. Общий вид измерителей.

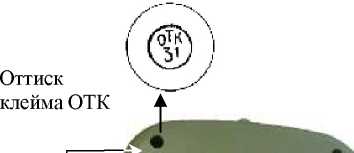

Оттиск клейма поверителя
аблица 2 - Комплектность
|
№ п/п |
Наименование изделия |
Кол-во |
|
1 |
Измеритель сопротивления заземления ЦС4107 |
1 шт. |
|
2 |
Ремень |
1 шт. |
|
3 |
Сумка |
1 шт. |
|
4 |
Аккумулятор типоразмера АА 1,2 В |
8 шт. |
|
5 |
Блок питания 12 В, 0,7 А |
1 шт. |
|
6 |
Адаптер автомобильный |
1 шт. |
|
7 |
Струбцина |
1 шт. |
|
8 |
Проводник |
1 шт. |
|
№ п/п |
Наименование изделия |
Кол-во |
|
9 |
Наконечник |
3 шт. |
|
10 |
Руководство по эксплуатации |
1 экз. |
Таблица 1
|
Наименование параметра |
Значение |
|
Диапазон измерений, Ом |
от 10-2 до 2404 |
|
Пределы допускаемой основной относительной погрешности, % |
±2,5 |
|
Допустимые значения суммарного сопротивления вспомогательных электродов, в зависимости от измеряемого сопротивления Яизм, кОм: - токовых |
от 0 до 1000хЯизм, но не более 50 |
|
- потенциальных для Ядам от 10 мОм до 1 Ом |
от 0 до 5 |
|
для Яизм от 1,001 Ом до 20 кОм |
от 0 до 50 |
|
Частота измерительного тока, Гц |
128±8 |
|
Напряжение на токовых зажимах, действующего значения, не более, В |
36 |
|
Сила тока в цепи измерения, мА не более |
350 |
|
Рабочие условия применения:
|
от минус 10 до плюс 55 до 90 |
|
Сила тока потребления, А, не более |
1,0 |
|
Габаритные размеры, мм, не более: |
230x140x59 |
|
Масса с аккумуляторами, кг, не более |
1 |
|
Средняя наработка на отказ, ч |
10 000 |
|
Средний срок службы, лет |
10 |
|
Степень защиты корпуса по ГОСТ 14254-96 |
IP42 |
|
Питание осуществляется от восьми аккумуляторов типа АА с номинальным напряжением 1,2 В каждый | |
