Номер по Госреестру СИ: 47598-11
47598-11 Термопреобразователи сопротивления платиновые
(S102040PD)
Назначение средства измерений:
Термопреобразователи сопротивления платиновые модели S102040PD (далее по тексту - термометры или ТС) предназначены для измерений и контроля температуры статорных обмоток трехфазных асинхронных электродвигателей типа AMB 560 пр-ва фирмы ABB S.p.A. (Италия), находящихся в составе компрессорных установок для сжатого газа в блочном исполнении пр-ва фирмы CAMERON Compression Systems (США), установленных на Невинномысской ГРЭС.
Аналитический паспорт типа средства измерений
47598-11 — Термопреобразователи сопротивления платиновые
S102040PD
Фирма "Minco Products, Inc."
СОЕДИНЕННЫЕ ШТАТЫ
МПИ: 2 года
Действует
0
организаций0
владельцев1
версий0
Всего поверок
по агрегатам с 2010 года
0
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
0
Организаций-поверителей
эффективное число: 0
0
Владельцев СИ
эффективное число: 0
0
Экземпляров СИ
по агрегатам владельцев / организаций
0%
Периодические поверки
первичные: 0%
0%
Непригодность
0 извещений
0%
Поверки юрлиц
доля в общем объёме
нет данных
Средневзвешенная цена
медиана: —
0%
Покрытие ценами
расчётный известный объём: 0 ₽
нет данных
Средний возраст парка
взвешено по годовому объёму
нет данных
Наблюдаемый МПИ
по фактическим интервалам
0
Концентрация поверителей
HHI; доля топ-5: 0%
0
Концентрация владельцев
HHI; доля топ-5: 0%
0
Модификаций
на графике — наиболее массовые
75%
Полнота данных
карточка, рынок, документы и связи
14
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- В агрегированной статистике пока отсутствуют поверки по этому типу СИ.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 75%.
Документы и быстрые переходы
Пик активности: нет данных
Долгосрочный CAGR: нет данных
Активных версий: 1
Ценовой диапазон: нет данных
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Испытательная лаборатория
Испытания, сертификация и метрологическая экспертиза
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Лаборатория 705 / ИЛ ПО 705_1009lab.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| f2da8da5-76ed-43c5-35f5-e33f18572523 | 47598-11 | 2020-05-07 | — | актуальная |
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…
Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства -
Номер записи - 136489
ID в реестре СИ - 358889
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Фирма "Minco Products, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочный отчет по организации содержит следующую информацию:
1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.
2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.
3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.
4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.
5. Сведения о распределении поверок по видам измерений в динамике по годам.
6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)
7. Перечень контрагентов организации за последние пол года.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№674 от 2025.04.04 О внесении изменений в сведения об утвержденном типе СИ (7)
Наличие аналогов СИ: Термопреобразователи сопротивления платиновые (S102040PD)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Minco Products, Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
30747-05 01.01.2011 |
Термопреобразователи сопротивления, S102039PD Фирма "Minco Products, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
35580-07 01.08.2012 |
Термопреобразователи сопротивления платиновые, S Фирма "Minco Products, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
46921-11 06.06.2016 |
Термопреобразователи сопротивления платиновые, S100050PM, S104061PM Фирма "Minco Products, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
47598-11 |
Термопреобразователи сопротивления платиновые, S102040PD Фирма "Minco Products, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
48046-11 26.10.2016 |
Термопреобразователи сопротивления, S13PA, S15NA, S18CA, S53PA, S53NA, S57PA, S853PD, S857PD, S11016PD Фирма "Minco Products, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
53493-13 15.05.2018 |
Термопреобразователи сопротивления платиновые, S14405PD Фирма "Minco Products, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
60007-15 |
Преобразователи термоэлектрические, TC104175 Фирма "Minco Products, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
64423-16 29.06.2026 |
Преобразователи термоэлектрические, ТС102960, ТС102961, ТС102962, ТС102963, ТС102964 Фирма "Minco Products, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
|
65277-16 |
Термопреобразователи сопротивления платиновые, S207596PDPD3E6 Фирма "Minco Products, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
Первичная поверка до ввода в эксплуатацию |
|
65633-16 27.10.2021 |
Термопреобразователи сопротивления, S мод. S211596, S211597 Фирма "Minco Products, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
|
67112-17 24.03.2022 |
Термопреобразователи сопротивления торговой марки "MINCO", S100050 Фирма "Minco Products, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
67131-17 |
Термопреобразователи сопротивления платиновые, S308PD3T36 Фирма "Minco Products, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
Первичная поверка |
|
70440-18 |
Термопреобразователи сопротивления т.м. MINCO, S100050 Фирма "Minco Products, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
73871-19 30.01.2024 |
Термопреобразователи сопротивления, AS Фирма "Minco Products, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
Отчет "Анализ рынка поверки организаций Воронежской области" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки с местом осуществления деятельности Воронеж и Воронежская область.
Параметры исследований:
- фильтр по работающим в регионе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций региона по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- перечень эталонов организаций с отображением нагрузки на эталон в динамике по дням
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по региону
Кто поверяет Термопреобразователи сопротивления платиновые (S102040PD)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Термопреобразователи сопротивления платиновые (S102040PD)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные документы, устанавливающие требования к термометрам сопротивления платиновым модели S102040PD
ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Международный стандарт МЭК 60751 (1995, 07). Промышленные чувствительные элементы термометров сопротивления из платины.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Заявитель
фирма «ABB S.p.A.», ИталияАдрес: Viale delle Industrie 18 Vittuone (MI)
Тел./факс: +39 02 90347345 / +39 02 90347448
www.abb.com
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ)
ФГУП «ВНИИМС», г. Москва
Принцип действия ТС основан на зависимости сопротивления платинового тонкопленочного термочувствительного элемента сопротивления (ЧЭ) от температуры.
ТС конструктивно выполнены в виде ЧЭ в многослойной защитной оболочке из высокотемпературного эпоксидного стекла в виде плоской пластины с удлинительными проводами в тефлоновой изоляции (PTFE). ЧЭ представляет собой бифилярную намотку платиновой проволоки на слюдяном каркасе и имеет номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009 (МЭК 60751).
ТС имеют 4-х проводную схему соединения внутренних проводов с ЧЭ.

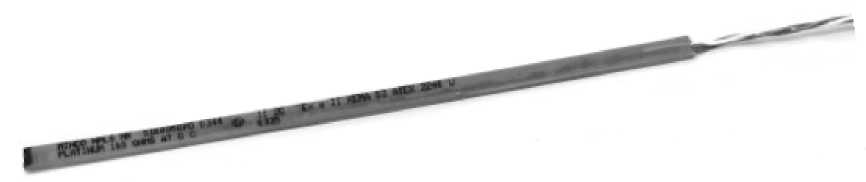

Фото 1 - Общий вид Термопреобразователи сопротивления платиновые модели
S102040PD
Термометр сопротивления - 18 шт.;
Паспорт (на русском языке) - 18 экз.
Диапазон измеряемых температур, °С: ...............................от минус 60 до плюс 180
Температурный коэффициент ТС a, оС-1:...............................................0,00385
Условное обозначение номинальной статической характеристики
преобразования (НСХ) по ГОСТ 6651-2009/МЭК 60571:..............................Pt100
Номинальное значение сопротивления ТС при 0 °С (Ro), Ом:
Класс допуска по ГОСТ 6651-2009/МЭК 60571:
Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте, °C:..............................................................................................±(0,30 + 0,005|t|)
Габаритные размеры монтажной части, мм:
- толщина:....................................................................................
Длина удлинительных проводов ТС, мм:
