Номер по Госреестру СИ: 64423-16
64423-16 Преобразователи термоэлектрические
(ТС102960, ТС102961, ТС102962, ТС102963, ТС102964)
Назначение средства измерений:
Преобразователи термоэлектрические ТС102960, ТС102961, ТС102962, ТС102963, ТС 102964 (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры и контроля состояния подшипников.
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 1
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 2
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 3
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 4
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 5
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 29.06.2026
Номер записи - 155699
ID в реестре СИ - 378099
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - Первичная поверка до ввода в эксплуатацию
Наличие периодической поверки - Нет
Методика поверки
Модификации СИ
ТС102960, ТС102961, ТС102962, ТС102963, ТС102964, 3.2.ГЭЕ.0008.2018,
Производитель
Изготовитель - Фирма "Minco Products, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчёт “Распределение средств измерений по краям, регионам, городам” состоит из трех круговых диаграмм, интерактивной карты и сводной таблицы. Круговые диаграммы являются интерактивными, имеют функции экспорта данных и масштабирования. Сводная таблица, представленная в конце отчёта имеет функции сортировки по любой из колонок, а также поиска по любому из полей. Кроме того, в отчете реализована функция экспорта сырых данные в формате CSV для самостоятельной обработки.
Представленные в отчёте круговые диаграммы отображают информацию о доли поверок, причитающихся на тот или иной административный субъект РФ (округ, регион, город): на первой диаграмме - это распределение поверок по федеральным округам, на второй - по регионам и областям, на третьей - по городам.
Интерактивная карта представляет собой карту России с нанесенными на её маркерами, обозначающими города. В качестве справочной информации по каждому городу отображаются данные о количестве поверок, приходящихся на выбранный город, долю рынка среди всех поверок страны и количество организаций, аккредитованных на поверку в выбранном городе.
Статистика
Кол-во поверок - 67
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 89007 дн.
Приказы РСТ, где упоминается данный тип СИ
№806 от 2016.06.29 Об утверждении типов средств измерений
№979 от 2021.06.08 О продлении срока действия утвержденных типов средств измерений
№3024 от 2022.12.02 ПРИКАЗ_Об утверждении типов средств измерений (25)
Наличие аналогов СИ: Преобразователи термоэлектрические (ТС102960, ТС102961, ТС102962, ТС102963, ТС102964)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
64423-16 Преобразователи термоэлектрические (ТС102960, ТС102961, ТС102962, ТС102963, ТС102964) Фирма "Minco Products, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
71573-18 Преобразователи термоэлектрические (ТС) АО "ВИКА МЕРА", г.Москва; Фирма "WIKA Instruments Ltd.", Канада; Фирма "Gayesco Europe Srl & C. Sas", Италия; Фирма "Gayesco-WIKA USA, LP" (СОЕДИНЕННЫЕ ШТАТЫ ) |
Все средства измерений АО "ВИКА МЕРА", г.Москва; Фирма "WIKA Instruments Ltd.", Канада; Фирма "Gayesco Europe Srl & C. Sas", Италия; Фирма "Gayesco-WIKA USA, LP"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
30747-05 01.01.2011 |
Термопреобразователи сопротивления, S102039PD Фирма "Minco Products, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
35580-07 01.08.2012 |
Термопреобразователи сопротивления платиновые, S Фирма "Minco Products, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
46921-11 06.06.2016 |
Термопреобразователи сопротивления платиновые, S100050PM, S104061PM Фирма "Minco Products, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
47598-11 |
Термопреобразователи сопротивления платиновые, S102040PD Фирма "Minco Products, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
48046-11 26.10.2016 |
Термопреобразователи сопротивления, S13PA, S15NA, S18CA, S53PA, S53NA, S57PA, S853PD, S857PD, S11016PD Фирма "Minco Products, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
53493-13 15.05.2018 |
Термопреобразователи сопротивления платиновые, S14405PD Фирма "Minco Products, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
60007-15 |
Преобразователи термоэлектрические, TC104175 Фирма "Minco Products, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
64423-16 29.06.2026 |
Преобразователи термоэлектрические, ТС102960, ТС102961, ТС102962, ТС102963, ТС102964 Фирма "Minco Products, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
|
65277-16 |
Термопреобразователи сопротивления платиновые, S207596PDPD3E6 Фирма "Minco Products, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
Первичная поверка до ввода в эксплуатацию |
|
65633-16 27.10.2021 |
Термопреобразователи сопротивления, S мод. S211596, S211597 Фирма "Minco Products, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
|
67112-17 24.03.2022 |
Термопреобразователи сопротивления торговой марки "MINCO", S100050 Фирма "Minco Products, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
67131-17 |
Термопреобразователи сопротивления платиновые, S308PD3T36 Фирма "Minco Products, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
Первичная поверка |
|
70440-18 |
Термопреобразователи сопротивления т.м. MINCO, S100050 Фирма "Minco Products, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
73871-19 30.01.2024 |
Термопреобразователи сопротивления, AS Фирма "Minco Products, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
В отчете предоставлена информация по географии распределения эталонов единиц величин по территории РФ и видам измерений.
Предусмотрено выделение 11 видов измерений:
- Акустические величины
- Давление, вакуум
- Оптические и оптико-физические
- Теплофизика, температура
- Время, частота
- Ионизирующие излучения и ядерные константы
- Поток, расход, уровень, объем веществ
- Электрические и магнитные величины, радиоэлектроника
- Геометрические величины
- Механические величины
- Состав и свойства веществ
Географическая привязка эталонов осуществляется к конкретному городу, региону или федеральному округу РФ. Количественные данные об эталонах представлены как штуках, так и в процентном соотношении.
В качестве источника данных были использованы два реестра ФГИС АРШИН: реестр эталонов единиц величин - https://fgis.gost.ru/fundmetrology/registry/11 и реестр средств измерений, применяемых в качестве эталонов - https://fgis.gost.ru/fundmetrology/cm/etalons/296436.
Отчет состоит из 12 графиков и 2 таблиц, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Первый блок содержит сводную статистическую информацию об эталонах. Отдельно для аттестованных эталонов и отдельно для средств измерений, применяемых в качестве эталонов. Далее, следуют два информационных блока с привязкой к региону РФ или Федеральному округу.
В завершении отчета приведена сводная таблица, данные из которой можно использовать для самостоятельной обработки данных.
Кто поверяет Преобразователи термоэлектрические (ТС)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "СНЭМА-СЕРВИС" (1479) | 8 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ОАО "ПО Киришинефтеоргсинтез" (RA.RU.311857) | 18 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "РЕГИОНАЛЬНЫЙ СТАНДАРТ" (РОСС RU.0001.310381) | 41 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Преобразователи термоэлектрические (ТС)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в соответствующем разделе паспорта на преобразователи термоэлектрические ТС102960, ТС102961, ТС102962, ТС102963, ТС102964.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям термоэлектрическим ТС102960, ТС102961, ТС102962, ТС102963, ТС102964 ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски.
Лист № 6
Всего листов 6 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Техническая документация фирмы Minco Products, Inc., США.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры. ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки.
Поверка
Поверкаосуществляется в соответствии с ГОСТ 8.338-2002 «ГСИ. Преобразователи
термоэлектрические. Методика поверки».
Основные средства поверки:
-
- термометр сопротивления эталонный ЭТС-100/1 3-го разряда по ГОСТ 8.558-2009 (Госреестр № 19916-10);
-
- измеритель температуры многоканальный прецизионный МИТ 8 (Госреестр 19736-11);
-
- термостаты переливные прецизионные ТПП-1 моделей ТПП-1.1, ТПП-1.2 (Госреестр № 33744-07);
-
- калибраторы температуры JOFRA серий ATC-R и RTC-R (Госреестр 46576-11);
-
- измеритель сопротивления изоляции АРРА607 (Госреестр № 56407-14).
Знак поверки наносится в паспорт ТП и (или) на свидетельство о поверке.
Примечание: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.338-2002.
Изготовитель
Фирма «Minco Products, Inc.», США Адрес: 7300 Commerce Lane, Minneapolis, MN 55432, USA Тел./факс: +17635713121 / +17635710927
www.temperatur. com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип работы термопреобразователей основан на явлении возникновения термоэлектродвижущей силы (ТЭДС) в электрической цепи, состоящей из двух разнородных металлов или сплавов, места соединений (спаи) которых находятся при разной температуре. Величина термоэлектродвижущей силы определяется типом материалов чувствительных элементов и разностью температур мест соединения (спаев) чувствительных элементов.
Термопреобразователи конструктивно выполнены в виде тонкостенного цилиндрического корпуса различной формы (в месте контакта с поверхностью подшипника) типов «А», «В», «С» и «D», с присоединенным кабелем с проводами в оплетке из нержавеющей стали, или с удлинительными проводами в тефлоновой оболочке.
Внутри корпуса ТП могут быть размещены 1 или 2 ЧЭ.
Корпус ТП изготавливается из медного сплава с никелевым покрытием. Провода и кабель термопреобразователей могут дополнительно покрываться специальной смолой типа ФЭП (фторированный этилен-пропилен).
Модификации термопреобразователей отличаются друг от друга по конструкции корпуса, по типу и количеству ЧЭ. Модель ТС102960 выполнена в корпусе типа «А», ТС102961 и ТС102963 - в корпусе типа «В», ТС102962 - в корпусе типа «С», а ТС102964 - в «D». В качестве ЧЭ применяются термопары с различными типами номинальных статических характеристик (НСХ) преобразования по ГОСТ Р 8.585-2001. Модификации ТП имеют исполнения, различающиеся: длиной и типом оболочки присоединительного кабеля или удлинительных проводов.
Монтаж ТП в зависимости от типа корпуса осуществляется в опорный башмак подшипника, под слой баббита или непосредственно в сам баббит подшипника.
Термопреобразователи относятся к электрическому оборудованию, предназначенному для применения во взрывоопасных зонах класса 0 и/или 1, 2 категорий IIA, IIB и IIC и температурных классах Т1-Т6 в соответствии с присвоенной маркировкой взрывозащиты вида и 1Ex e II «Т3... Т6» GbX или 0Ex ia IIC «Т3... Т6» Ga X.
Фотографии общего вида ТП представлены на рисунках 1 - 5.

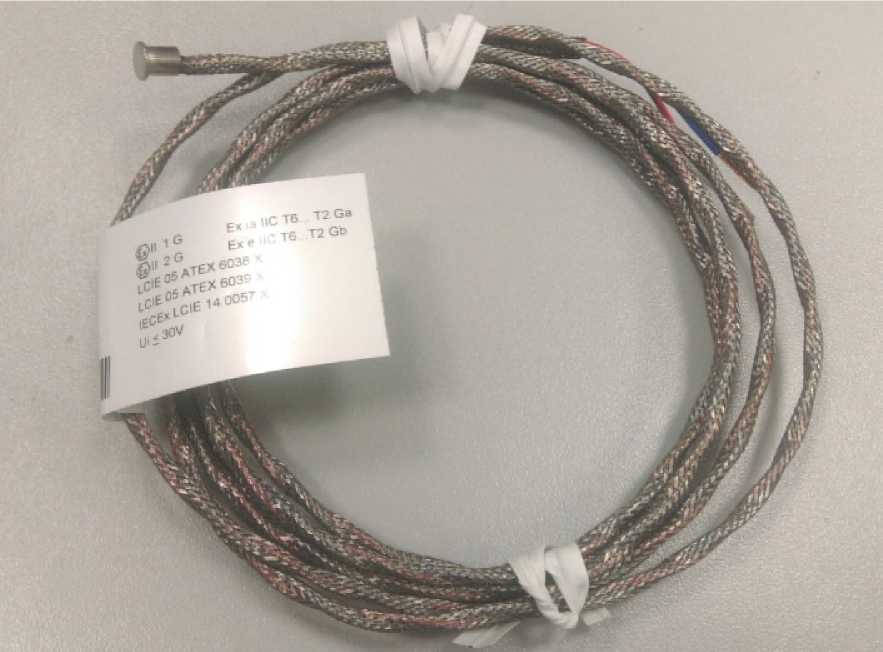

Рисунок 1 - Общий вид термопреобразователя ТС102960

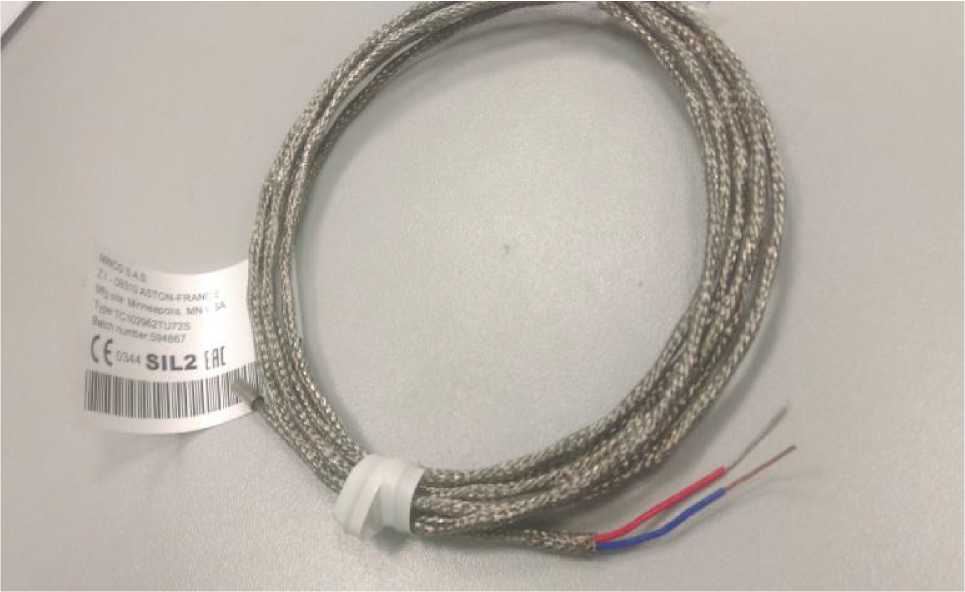

Рисунок 2 - Общий вид термопреобразователя ТС102961

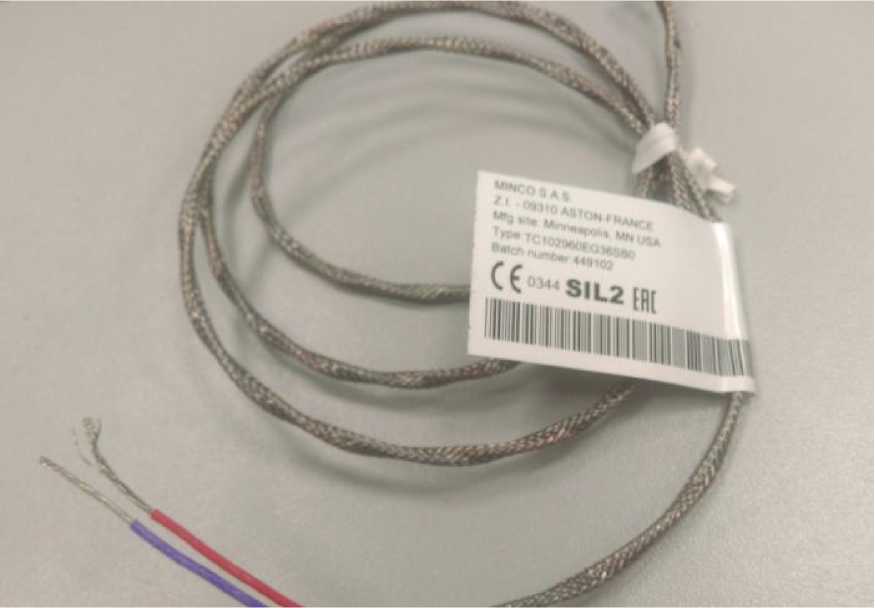

Рисунок 3 - Общий вид термопреобразователя ТС102962

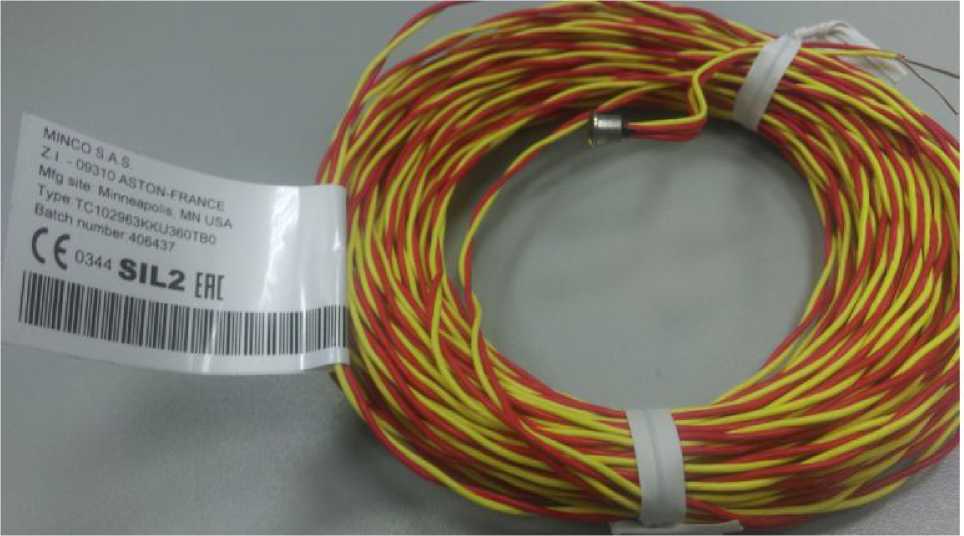

Рисунок 4 - Общий вид термопреобразователя ТС102963

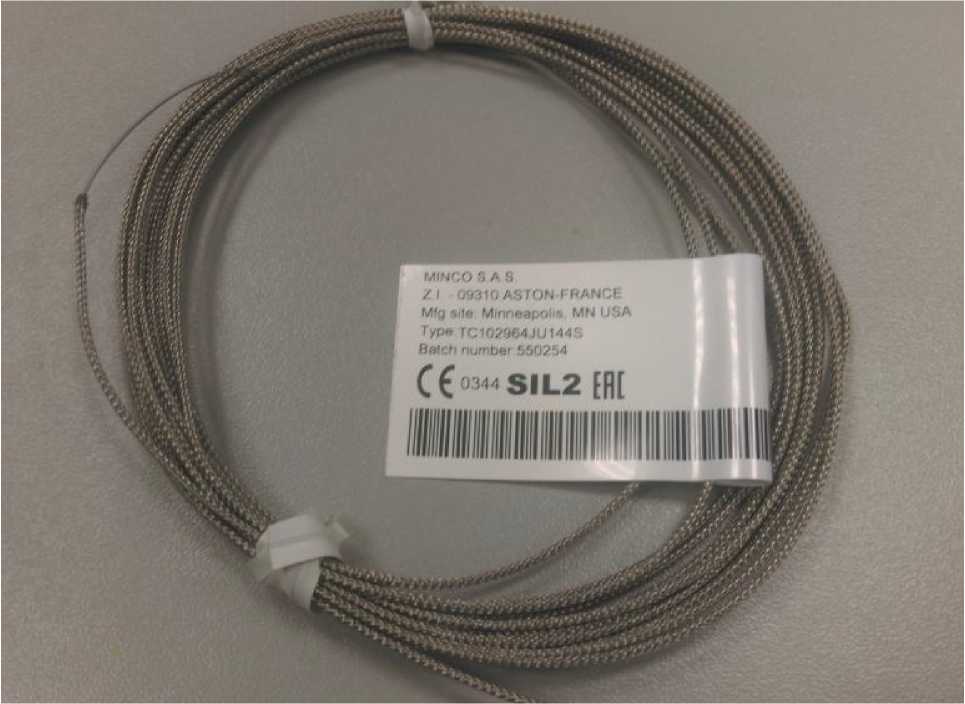

Рисунок 5 - Общий вид термопреобразователя ТС102964
Условное обозначение номинальной статической характеристики (НСХ) преобразования по ГОСТ Р 8.585-2001 (МЭК 60584-1):..........................................K, Е, J, T
Рабочий диапазон температур, °С:.............................................................. от минус 40 до плюс 200
Диапазон измерений температуры, пределы допускаемых отклонений ТЭДС ТП от НСХ по ГОСТ Р 8.585-2001 (МЭК 60584-2) в температурном эквиваленте в зависимости от типа НСХ по ГОСТ Р 8.585-2001 (МЭК 60584-1) и класса допуска приведены в таблицах 1 и 2:
Таблица 1
|
Условное обозначение НСХ |
Класс допуска |
Диапазон измерений температуры, °С |
Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С |
|
E, J, K |
1 |
от минус 40 до плюс 200 |
± 1,5 |
|
T |
1 |
от минус 40 до плюс 125 |
± 0,5 |
|
свыше плюс 125 до плюс 200 |
± 0,004-t |
Таблица 2
|
Условное обозначение НСХ |
Класс допуска |
Диапазон измерений температуры, °С |
Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С |
|
E, J, K |
2 |
от минус 40 до плюс 200 |
± 2,5 |
|
T |
2 |
от минус 40 до плюс 135 |
± 1,0 |
|
свыше плюс 135 до плюс 200 |
± 0,00751 |
Лист № 5 Всего листов 6 Электрическое сопротивление изоляции при температуре (25±10)°С и относительной
влажности воздуха от 30 до 80 %, МОм (при 100 В), не менее:
Длина корпуса ТП, мм, не более:
Длина удлинительных проводов
или кабеля (с удлинительными проводами), мм, не более:
Диаметр корпуса ТП, мм, не более:
Диаметр площадки корпуса (типа «В») ТП, мм, не более:
Рабочие условия эксплуатации ТП:
- диапазон температур окружающей среды, °С:............................... от минус 50 до плюс 200
( в зависимости от температурного класса ТП )
- относительная влажность воздуха, %, не более:
Степень защиты датчиков от проникновения воды
и пыли по МЭК 60529 / ГОСТ 14254-96:
