Сведения о средстве измерений: 67112-17 Термопреобразователи сопротивления торговой марки "MINCO"

Номер по Госреестру СИ: 67112-17
67112-17 Термопреобразователи сопротивления торговой марки "MINCO"
(S100050)

Назначение средства измерений:
Термопреобразователи сопротивления т.м. MINCO серии S100050 (далее по тексту -термометры или ТС) предназначены для измерений температуры обмоток статоров электродвигателей в различных отраслях промышленности во взрывоопасных и взрывобезопасных зонах.

сертификация программного обеспечения
Внешний вид. Термопреобразователи сопротивления торговой марки
Внешний вид.
Термопреобразователи сопротивления торговой марки "MINCO"
Рисунок № 1

Общие сведения

Дата публикации - 07.05.2020
Срок свидетельства - 24.03.2022
Номер записи - 158634
ID в реестре СИ - 381034
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

серии S100050, Нет модификации, MINCO S100050, -,

Производитель

Изготовитель - Фирма "Minco Products, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Нижний Новгород - город в России, административный центр городского округа, центр и район города Приволжского федерального округа. Расположен в центре Восточно-Европейской зоны наблюдения при слиянии Оки и Волги. Ока делит город на две части - берега на Дятловых горах и подходы к ее левой низменности. В период с 1932 по 1990 год город назывался Горький (в честь появления Максима Горького).

Нижний Новгород расположен в 400 км к востоку от Москвы, а транспортный коридор между двумя городами выделяется как конурбация Москва - Нижний Новгород.

Известен как крупный центр судостроения, авиации, автомобилестроения и информационных технологий. В период с 1959 по 1991 год город был закрыт для иностранцев, но в настоящее время является крупнейшим центром речного круизного туризма в России и местом проведения международных выставок различного профиля на базе Нижегородской ярмарки.

Муниципальное образование "город Нижний Новгород" является городским округом, городом областного значения. Площадь: 46 000 га. Население Нижнего Новгорода с подчиненными населенными пунктами (по состоянию на 1 января 2014 года): 1 272 719 человек.

Нижегородская область и ее областной центр - это территория с преобладанием русского населения, которое, согласно последней переписи, составило 95% всех жителей. Однако в Нижнем Новгороде проживает около 100 различных национальностей. В настоящее время в городе официально зарегистрировано 28 национально-культурных обществ. Официальным и общепринятым языком является русский.

На крупных и средних предприятиях города в реальном секторе экономики занято около 223 тысяч человек (38% от общего числа работающих в городе).

Доля города в основных показателях Нижегородской области по следующим направлениям: обрабатывающие производства составляет 28%, розничная торговля - 55,5%, платные услуги - 82,2%, общественное питание 54,8%. Наиболее развитыми отраслями промышленности являются машиностроение и металлообработка, пищевая, черная и цветная металлургия, медицинская, легкая и деревообрабатывающая, машиностроение и металлообработка.

Отчет "Анализ рынка поверки в Нижнем Новгороде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 203
Выдано извещений - 0
Кол-во периодических поверок - 26
Кол-во средств измерений - 176
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.

Приказы РСТ, где упоминается данный тип СИ

№637 от 2017.03.24 Об утверждении типов средств измерений

Наличие аналогов СИ: Термопреобразователи сопротивления торговой марки "MINCO" (S100050)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Minco Products, Inc."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
30747-05
01.01.2011
Термопреобразователи сопротивления, S102039PD
Фирма "Minco Products, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
2 года
35580-07
01.08.2012
Термопреобразователи сопротивления платиновые, S
Фирма "Minco Products, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
2 года
46921-11
06.06.2016
Термопреобразователи сопротивления платиновые, S100050PM, S104061PM
Фирма "Minco Products, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
2 года
47598-11

Термопреобразователи сопротивления платиновые, S102040PD
Фирма "Minco Products, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
2 года
48046-11
26.10.2016
Термопреобразователи сопротивления, S13PA, S15NA, S18CA, S53PA, S53NA, S57PA, S853PD, S857PD, S11016PD
Фирма "Minco Products, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
2 года
53493-13
15.05.2018
Термопреобразователи сопротивления платиновые, S14405PD
Фирма "Minco Products, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
2 года
60007-15

Преобразователи термоэлектрические, TC104175
Фирма "Minco Products, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
2 года
64423-16
29.06.2026
Преобразователи термоэлектрические, ТС102960, ТС102961, ТС102962, ТС102963, ТС102964
Фирма "Minco Products, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
Первичная поверка до ввода в эксплуатацию
65277-16

Термопреобразователи сопротивления платиновые, S207596PDPD3E6
Фирма "Minco Products, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
Первичная поверка до ввода в эксплуатацию
65633-16
27.10.2021
Термопреобразователи сопротивления, S мод. S211596, S211597
Фирма "Minco Products, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
Первичная поверка до ввода в эксплуатацию
67112-17
24.03.2022
Термопреобразователи сопротивления торговой марки "MINCO", S100050
Фирма "Minco Products, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
2 года
67131-17

Термопреобразователи сопротивления платиновые, S308PD3T36
Фирма "Minco Products, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
Первичная поверка
70440-18

Термопреобразователи сопротивления т.м. MINCO, S100050
Фирма "Minco Products, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
2 года
73871-19
30.01.2024
Термопреобразователи сопротивления, AS
Фирма "Minco Products, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
2 года

Барнаул - административный центр Алтайского края и одноименного городского округа. Население города составляет 630 877 человек. Расположен на юге Западной Сибири при впадении реки Барнаулки в Обь. Возник в 1730-х годах и развивался как поселение при сереброплавильном заводе Акинфия Демидова. В настоящее время это крупный транспортный узел, промышленный, культурный, медицинский и образовательный центр Сибири.

Большинство крупных промышленных предприятий расположены в северной, западной и южной частях города. Основу промышленного комплекса составляют 126 крупных и средних предприятий, на которых работают 22 000 человек.

Индекс промышленного производства в Барнауле составляет 105,5%. Наибольший рост объемов показывают предприятия по производству транспортных средств, оборудования и металлообработки; химической промышленности; обрабатывающей промышленности.

В 2017 году промышленными предприятиями Барнаула отгружено товаров собственного производства, выполнено работ и услуг на сумму 82,6 млрд рублей. Доля Барнаула в общем объеме отгруженной промышленной продукции Алтайского края составляет 23,7%.

Отчет "Анализ рынка поверки в Барнауле" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Барнаул.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Термопреобразователи сопротивления торговой марки "MINCO" (S100050)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ИП КАЗАКОВ ПАВЕЛ СЕРГЕЕВИЧ
(RA.RU.320038)
  • Нет модификации
  • 12 0 0 0 0 0 0
    ООО «МетрЛифтСервис»
    (RA.RU.314115)
  • серии S100050
  • 6 0 6 0 6 0 6
    ООО "ИНЭКС СЕРТ"
    (RA.RU.312302)
  • нет модификации
  • 165 165 0 0 165 165 0
    ООО "НИЦ "ЭНЕРГО"
    (RA.RU.314019)
  • -
  • 8 0 8 0 4 0 4
    ООО "АСУ ИНЖИНИРИНГ"
    (RA.RU.311841)
  • MINCO S100050
  • 6 0 6 0 6 0 6
    ООО "НП МИС"
    (RA.RU.314615)
  • S100050
  • 6 0 6 0 6 0 6

    Стоимость поверки Термопреобразователи сопротивления торговой марки "MINCO" (S100050)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    отсутствует.


    Знак утверждения типа

    Знак утверждения типа наносится на титульный лист паспорта методом штемпелевания.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений приведены в соответствующем разделе паспорта на ТС.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления т.м. MINCO серии S100050

    ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний

    Техническая документация фирмы-изготовителя

    Поверка

    Поверка

    осуществляется по документу МП 67112-17 «Термопреобразователи сопротивления т.м. MINCO серии S100050. Методика поверки», утвержденному ООО «ИЦРМ» 26.01.2017 г.

    Основные средства поверки:

    - термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной погрешности: ±0,031 °С в диапазоне температур от минус 50 до плюс 400 °С, ±0,061 °С в диапазоне температур св. плюс 400 до плюс 650 °С ;

    - термостаты переливные прецизионные ТПП-1 (модель ТПП-1.0 и ТПП-1.2) с диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(от 0,004 до 0,02) °С;

    - измеритель температуры многоканальный прецизионный МИТ 8.10М с пределами допускаемой основной абсолютной погрешности измерения сопротивления ±(10-5^R+540-4), где R - измеряемое сопротивление, Ом.

    Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

    Знак поверки наносится в паспорт ТС.


    Изготовитель


    Фирма «MINCO Products, Inc.», США
    Адрес: 7300 Commerce Lane NE, Minneapolis, MN 55432, США
    Телефон: 763-571-3121 факс: 763-571-0927

    Испытательный центр

    Общество с ограниченной ответственностью « разработок в области метрологии» (ООО «ИЦРМ»)
    Адрес: 142704, Московская область, Ленинский район, г. Видное, Промзона тер., корпус 526
    Телефон: +7 (495) 278-02-48
    E-mail: info@ic-rm.ru

    Принцип действия ТС основан на зависимости сопротивления платинового или никелевого термочувствительного элемента (ЧЭ) от температуры. Чувствительный элемент ТС помещен в защитный корпус из высокотемпературного эпоксидного стекла. Удлинительный кабель выведен через уплотнение в наружной части защитного корпуса.

    Термопреобразователи ТС представляют собой измерительную вставку с соединёнными выводными проводами, состоящую из тонкоплёночных чувствительных элементов. Измерительная вставка имеет несколько модификаций.

    Модификации ТС имеют исполнения различающиеся: типом термочувствительного элемента (PD, PE, NB, PA), схемой соединения внутренних проводов с ЧЭ, а также габаритными размерами.

    ТС имеют двух-, трех- или четырехпроводную схему соединения внутренних проводов с ЧЭ .

    ТС относятся к электрическому оборудованию, предназначенному для применения во взрывоопасных зонах класса 1,2 категории IIA, IIB, IIC.

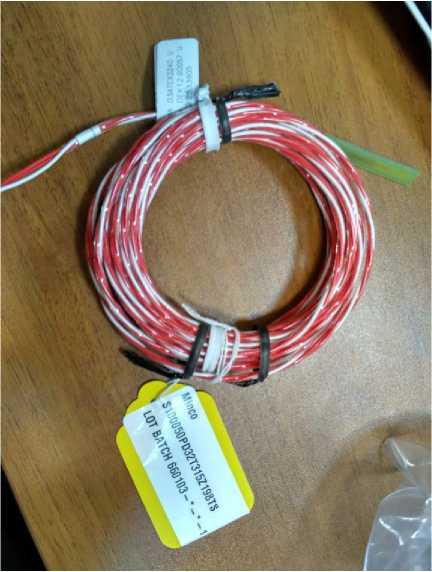

    Фото внешнего вида ТС представлено на рисунке 1.

    Внешний вид. Термопреобразователи сопротивления торговой марки

    Рисунок 1 - Внешний вид ТС (пломбирование ТС не предусмотрено)

    Программное обеспечение отсутствует.


    Таблица 2 - Комплектность ТС

    Наименование

    Количество

    Термопреобразователи сопротивления т.м. MINCO серии S100050

    1 шт.

    Паспорт

    1 экз.


    Таблица 1 - ТС

    Характеристика

    Значение

    Диапазон измеряемых температур, °С

    от -50 до +180

    Температурный коэффициент ТС a , °С-1: Модификаций - S100050PD - S100055PD

    0,00385

    Модификаций - S100050PE - S100055PE

    0,00385

    Модификаций - S100050NB - S100055NB

    0,00618

    Модификаций - S100050 PA - S100055PA

    0,00392

    Условное обозначение номинальной статической характеристики преобразования (НСХ):

    Модификаций - S100050PD - S100055PD

    Pt100

    Модификаций - S100050PE - S100055PE

    Pt100

    Модификаций - S100050NB - S100055NB

    Ni100

    Модификаций - S100050 PA - S100055PA

    Pt100

    Номинальное значение сопротивления ТС при 0 °С, Ом: Модификаций - S100050PD - S100055PD

    100±0,12 %

    Модификаций - S100050PE - S100055PE

    100±0,5 %

    Модификаций - S100050NB - S100055NB

    100±0,2 %

    Модификаций - S100050 PA - S100055PA

    100±0,5 %

    Пределы допускаемого отклонения сопротивления ТС от НСХ в

    ±(0,30 + 0,005-|t|)

    температурном эквиваленте, °C:

    ±(0,90 + 0,014-|t|)

    Модификаций - S100050PD - S100055PD

    ±(0,40 + 0,028-|t|)

    Модификаций - S100050PE - S100055PE

    ±(0,40 + 0,007-|t|)

    Модификаций - S100050NB - S100055NB (в диапазоне температур < 0 °C)

    ±(0,90 + 0,014-|t|),

    Модификаций - S100050NB - S100055NB (в диапазоне температур > 0 °C)

    где t - значение

    Модификаций - S100050 PA - S100055PA

    измеряемой температуры

    Габаритные размеры погружаемой части, мм, не более:

    - длина

    от 51 до 590

    - ширина

    от 5,6 до 25,4

    - толщина

    от 1,75 до 4,0

    Длина удлинительного кабеля, мм

    до 1800

    Масса ТС (без головки и защитной гильзы), кг, не более

    0,025

    Рабочие условия эксплуатации:

    - температура окружающей среды, °С

    от -50 до +180

    - относительная влажность воздуха, %

    до 95

    Срок службы, лет

    15

    НСХ ЧЭ ТС в пределах диапазона измерений рассчитывают по следующим формулам:

    • - для Pt100 (а=0,00385 °С-1): в соответствии с ГОСТ 6651-2009;

    • - для Pt100 (а=0,00392 °С-1): в соответствии с ГОСТ 6651-2009, при следующих коэффициентах:

    А=3,984840-3, В=-5,87040-7, С=-4,000040-12;

    • - для Ni100 (а=0,00618 °С-1): R=100<1+At+Bt2+Dt4+Ft6), где:

    А=5,48540-3, В=6,65040-6, D=2,805-1011; F=-2,00040-17.


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
