Принцип действия коагулометра при проведении хромогенных или иммунологических тестов основан на поглощении части монохроматического светового потока ( четыре светодиода и интерференционный фильтр 405 нм или 620 нм) проходящего через четыре кюветы в тот момент, когда идет реакция биопробы с контрольным материалом. Концентрация определяемого параметра пропорциональна степени поглощения светового потока.

Кюветы подаются в рабочую область коагулятора в стрипе. Каждый стрип содержит четыре кюветы. В каждой кювете находится металлический шарик, необходимый для обеспечения равномерного перемешивания биопробы и реактива, а также для усиления сигнала. В период инкубации стрип находится в горизонтальном положении, плазма и реактив пипети-руются в различные полости. При поступлении стрипа в измерительный блок он поворачивается на 90°, и стрип устанавливается в вертикальное положение. Плазма и реактив попадают в единую область, где начинают перемешиваться с помощью шарика. После окончания измерения кюветы поступают в зону сброса.

Коагулятор имеет четыре независимых измерительных канала и 16 позиций для пробирок, встроенный считыватель штрих-кодов. Конструктивно прибор выполнен в настольном варианте, имеет встроенный компьютер и внешний дисплей, возможно подключение принтера, имеется серийный порт для подключения модема и серийный порт, используемый для подключения к серверу.

представлен на Рисунке 1.

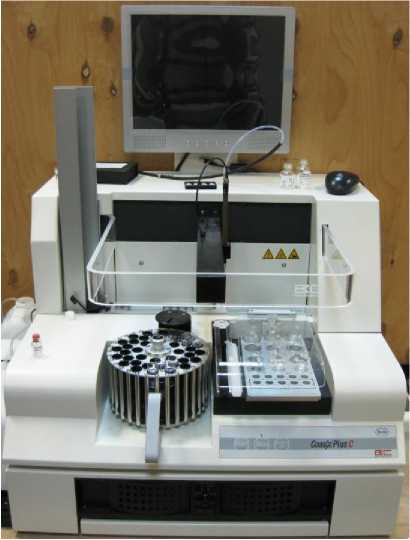

Рисунок 1 - Коагулометр автоматический Coasys Plus C

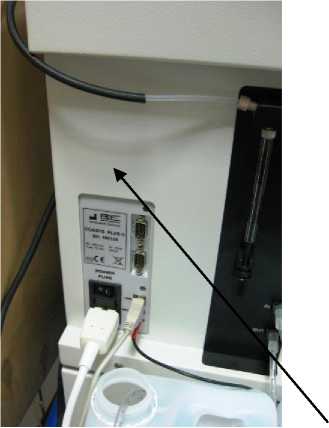

Место нанесения знака утверждения типа

Рисунок 2 - Схема маркировки коагулометра автоматического Coasys Plus C

• I. Коагулометр автоматический Coasys Plus C

• II. Принадлежности:

• 1. Система управления Coasys (Coasys Plus C Konsole)

• 2. Блок реагентный (Reagent block)

• 3.  Крышка блока инкубационного (Cover incubation unit Coasys Plus C)

• 4.  Ротор №1 (Rotor No.1 Coasys Plus C)

• 5.  Трубки сливные, 2шт. (Tube Waste 5mm (5 m))

• 6.  Трубки для пипетирования, 2шт. (Pipetting tube)

• 7.  Иглы для пипетирования, 2шт. (Probe CP cpl.)

• 8.  Трубка защитная черная, 65см (Meshed tubing black 65 cm)

• 9.  Кюветы Хитачи, 250 шт. (Hitachi cups, 250 pcs.)

• 10. Наборы кюветных стрипов, 2320 шт. (Cuvettes 4-fold cuvettes racks, 2320 pcs for Coasys Plus C)

• 11. Суспензия коалина для Fibrinogen Coasys (Koalin Suspension 3 g/l for Fibrinogen determination)

• 12. Штативы для разведения, 25 шт. (Pre-dilution bars for 1000 tests, 25 pcs)

• 13. Вставки, 100 шт. (STA Mini Reducer)

• 14. Вставки для флаконов х 10 мл, 100 шт. (STA Maxi Reducer)

• 15. Чашечки для реагентов Coasys, 100 шт. (Reagent containers 5 ml, 100 pcs.)

• 16. Мешалки магнитные белые (STA Neoplastin Plus), 10 шт. (Magnetic stir bars (10 pcs))

• 17. Мешалки магнитные (Fibrinogen), 10шт. (Magnetic stirrer (10 pcs))

• 18. Палочка для очистки измерительного блока (Clean Stick)

• 19. Раствор промывающий (STA washing solution)

• 20. Раствор очищающий (Clean-up Solution)

• 21. Сенсор контейнера для раствора очищающего (Sensor Clean solution container)

• 22. Контейнер для реагентов, 25 мм (Reagent container 25 mm)

• 23. Контейнер для реагентов, 30 мм (Reagent container 30 mm)

• 24. Контейнер для реагентов, 16 мм (Reagent container 16 mm)

• 25. Контейнер для раствора очищающего, 5 л (Cleaning solution container, 5l)

• 26. Кабель контейнера для раствора очищающего (Cable cleaning solution container)

• 27. Кабель (Cabel USB 1 m)

• 28. Кабель электрический (Cable line cord white)

• 29. Адаптер штатива для реагентов, 18/12 мм (Reagent rack adapter 18/12 mm)

• 30. Штатив для кювет (Cuvette rack)

• 31. Адаптер штатива для реагентов, 22/12.5 мм (Reagent rack adapter 22/12.5 mm)

• 32. Адаптер штатива для реагентов, 33/30мм    (Reagent rack adapter 33/30 mm)

• 33. Адаптер для реагентного блока, 12 мм Хит Микро (Reagent block adapter 12 mm Hit Micro)

• 34. Адаптер штатива для реагентов, 30/18.5 мм (Reagent block adapter 30/18.5 mm)

• 35. Адаптер штатива для реагентов, 22/16.5 мм (Reagent block adapter 22/16.5 mm)

• 36. Адаптер штатива для реагентов, 25/16 мм (Reagent block adapter 25/16 mm)

• 37. Адаптер штатива для реагентов, 16/12.5 мм (Reagent block adapter 16/12.5 mm)

• 38. Адаптер штатива для реагентов, 30/17 мм (Reagent block adapter 30/17 mm)

• 39. Адаптер штатива для реагентов, 22/18 мм (Reagent block adapter 22/18 mm)

• 40. Адаптер штатива для реагентов, 25/18 мм (Reagent block adapter 25/18 mm)

• 41. Адаптер для контрольной крови (Adapter QC cpl.)

• 42. Адаптер образцов для ротора А10 (Sample adapter for Rotor A10)

• 43. Адаптер для Eppendorf (Adapter Eppendorf)

• III. Руководство по эксплуатации на Коагулометр автоматический Coasys Plus C Методика поверки

Основные метрологические и технические характеристики коагулометра автоматического Coasys Plus C приведены в Таблице 1.

Таблица 1.
