Номер по Госреестру СИ: 48529-11
48529-11 Трансформаторы тока измерительные
(TI)
Назначение средства измерений:
Трансформаторы тока измерительные Т1 (в дальнейшем - TI) предназначены для масштабного преобразования тока и передачи сигнала измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации в электрических цепях переменного тока.
Внешний вид.
Трансформаторы тока измерительные

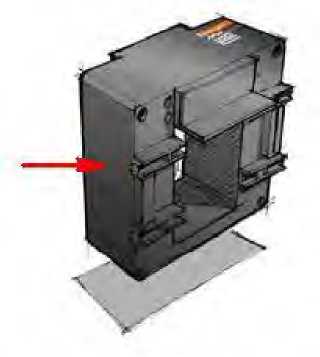

Рисунок № 1
Внешний вид.
Трансформаторы тока измерительные

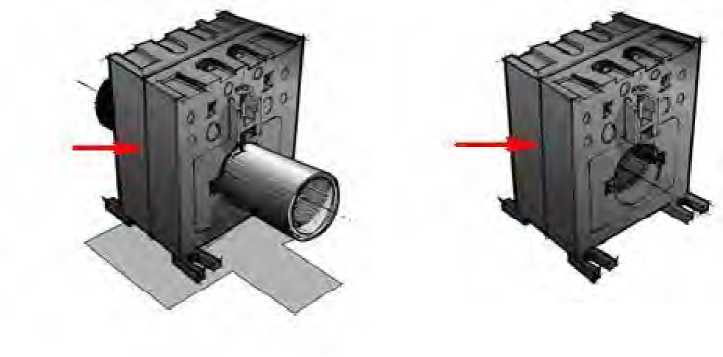

Рисунок № 2
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 15.12.2016
Номер записи - 137618
ID в реестре СИ - 360018
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Модификации СИ
нет модификаций, Нет модификации, нет данных , Без модификации, TI, Schneider electric TI,
Производитель
Изготовитель - Фирма "Schneider Electric Industries SAS"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
