Номер по Госреестру СИ: 49076-12
49076-12 Модули аналоговые
(TM5 SAI2L, TM5 SAI2H, TM5 SAI4L, TM5 SAI4H, TM5 SAI2PH, TM5 SAI2TH, TM5 SAI4PH, TM5 SAI6TH, TM5 SAO2L, TM5 SAO2H, TM5 SAO4L, TM5 SAO4H)
Назначение средства измерений:
Модули аналоговые TM5 SAI2L, TM5 SAI2H, TM5 SAI4L, TM5 SAI4H, TM5 SAI2PH, TM5 SAI2TH, TM5 SAI4PH, TM5 SAI6TH, TM5 SAO2L, TM5 SAO2H, TM5 SAO4L, TM5 SAO4H (далее модули аналоговые) предназначены для измерения напряжения, силы тока и сопротивления и дальнейшего преобразования измеряемых величин в цифровые коды.

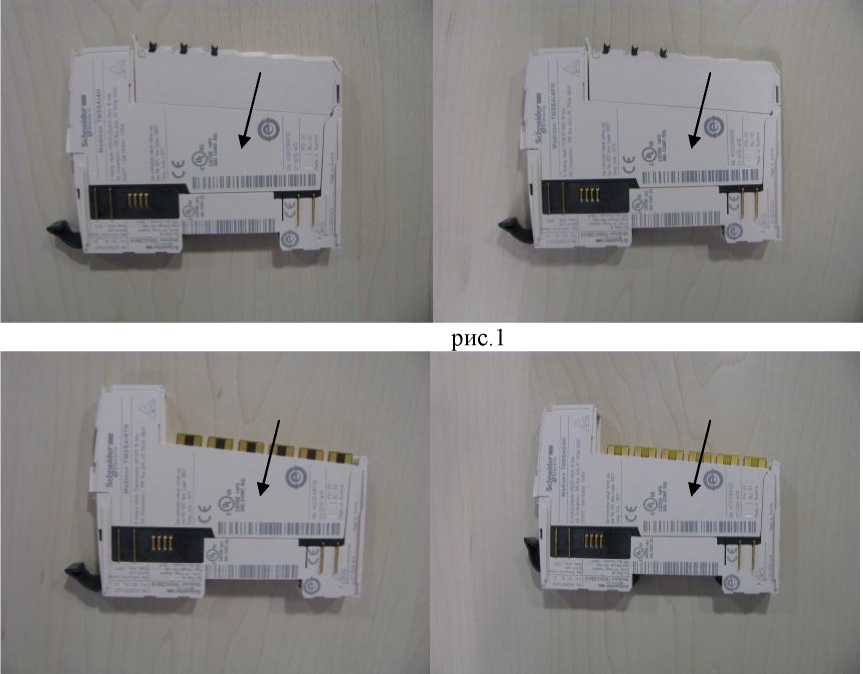

Внешний вид.
Модули аналоговые
Рисунок № 1
Общие сведения
Дата публикации - 10.11.2021
Срок свидетельства - 03.02.2027
Номер записи - 138261
ID в реестре СИ - 360661
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
TM5 SAI4PH, TM5 SAI4L, TM5 SAI4H, TM5 SAI2PH, BK-G4T,
Производитель
Изготовитель - Фирма "Schneider Electric Industries SAS"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "ET_3 Аттестованные эталоны единиц величин" состоит из 7 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Источником данных для построения отчета являются два реестра ФГИС АРШИН: реестр "Эталоны единиц величин" и реестр "Государственные первичные эталоны Российской Федерации
Отчет содержит как общую статистику по аттестованным эталонам единиц величин: кол-во эталонов, кол-во организаций-владельцев, среднее кол-во эталонов на организацию, кол-во частных и государственных эталонов, так и более сложную аналитику.
График "У кого сколько эталонов единиц величин" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
На графиках "Распределение эталонов по видам измерений и годам" приводятся столбчатые диаграммы распределения эталонов по видам измерений и годам (в штуках и процентном соотношении). Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Возраст парка эталонов единиц величин" представляет информацию по возрасту (дате производства) и количеству аттестованных эталонов единиц величин.
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Статистика
Кол-во поверок - 106
Выдано извещений - 0
Кол-во периодических поверок - 94
Кол-во средств измерений - 80
Кол-во владельцев - 5
Усредненный год выпуска СИ - 0
МПИ по поверкам - 2921 дн.
Приказы РСТ, где упоминается данный тип СИ
№201 от 2017.02.03 О продлении срока действия свидетельств об утверждении типа средств измерений
№2387 от 2021.10.26 О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ
№841 от 2022.04.04 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (3)
Наличие аналогов СИ: Модули аналоговые (TM5 SAI2L, TM5 SAI2H, TM5 SAI4L, TM5 SAI4H, TM5 SAI2PH, TM5 SAI2TH, TM5 SAI4PH, TM5 SAI6TH, TM5 SAO2L, TM5 SAO2H, TM5 SAO4L, TM5 SAO4H)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Schneider Electric Industries SAS"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
18649-07 01.08.2012 |
Контроллеры программируемые логические, PLC Modicon Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
5 лет | |
|
18649-09 04.12.2019 |
Контроллеры программируемые логические, PLC Modicon Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
5 лет |
|
25231-09 12.11.2019 |
Контроллеры программируемые (модули измерительные, аналоговые), TWIDO Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
3 года |
|
27062-04 01.06.2009 |
Трансформаторы тока низковольтные измерительные, TI серии Multi9 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
8 лет |
|
30055-05 01.10.2010 |
Амперметры щитовые со сменными шкалами, AMP Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
5 лет | |
|
30056-05 01.10.2010 |
Вольтметры щитовые, VLT Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
5 лет | |
|
30248-05 01.11.2010 |
Измерители мощности многофункциональные, PM Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
5 лет | |
|
32965-06 01.11.2011 |
Устройства измерения, защиты и управления, SEPAM 1000+ серий 20, 40, 80 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
5 лет | |
|
33131-06 01.12.2011 |
Модули аналоговые системы распределенного ввода-вывода, Advantys STB Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
5 лет | |
|
38403-08 01.09.2013 |
Контроллеры программируемые логические, Modicon M340 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
5 лет |
|
48529-11 15.12.2016 |
Трансформаторы тока измерительные, TI Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
8 лет |
|
49076-12 03.02.2027 |
Модули аналоговые, TM5 SAI2L, TM5 SAI2H, TM5 SAI4L, TM5 SAI4H, TM5 SAI2PH, TM5 SAI2TH, TM5 SAI4PH, TM5 SAI6TH, TM5 SAO2L, TM5 SAO2H, TM5 SAO4L, TM5 SAO4H Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
8 лет |
|
49662-12 20.04.2017 |
Модули аналоговые, BMXAMI0800, BMXAMI0810, BMXAMI0410, BMXAMI0410H, BMXART0414, BMXART0414H, BMXART0814, BMXART0814H, BMXAMO0210, BMXAMO0210H, BMXAMO0410, BMXAMO0802, BMXAMM0600, BMXAMM0600H, BMXEHC0200, BMXEHC0200H, BMXEHC0800, BMXEHC0800H Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
8 лет |
|
49736-12 10.04.2027 |
Амперметры щитовые аналоговые со сменными шкалами, AMP Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
5 лет |
|
49737-12 10.03.2027 |
Амперметры щитовые цифровые, AMP DIGITAL Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
5 лет |
|
49738-12 10.03.2027 |
Вольтметры щитовые цифровые, VLT DIGITAL Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
5 лет |
|
49739-12 10.04.2027 |
Вольтметры щитовые аналоговые, VLT Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
5 лет |
|
50245-12 25.06.2017 |
Измерители мощности многофункциональные, PM Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
8 лет |
|
50246-12 25.06.2017 |
Измерители мощности многофункциональные, PM9 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
8 лет |
|
50467-12 30.05.2027 |
Приборы многофункциональные цифровые измерительные, PowerLogic серии DM6000 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
5 лет |
|
51259-12 17.07.2027 |
Модули аналоговые, STBACI0320K, STBACI1225K, STBACI1230K, STBACI1400K, STBACI8320K, STBACO0120K, STBACO0220K, STBACO1210K, STBACO1225K, STBART0200, STBART0200K, STBAVI0300K, STBAVI1255K, STBAVI1270K, STBAVI1275K, STBAVI1400K, STBAVO0200K, STBAVO1250K, STBAVO1255K, STBAVO1265K, STBEHC3020KC Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
8 лет |
|
54943-13 23.09.2018 |
Контроллеры логические с модулями расширения, Modicon M168 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
8 лет |
|
55593-13 20.11.2018 |
Термометры телеметрические, Accutech мод. RT10, TC10 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
3 года |
|
57590-14 |
Счетчики электрической энергии многофункциональные, ION 8300, ION 8600 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
10 лет |
|
58364-14 29.08.2019 |
Датчики давления телеметрические, Accutech мод. GP10, AP10, DP20, SL10, GL10 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
64980-16 07.09.2021 |
Контроллеры , SCADAPack 530E и 535E Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
4 года |
|
66634-17 13.02.2027 |
Системы контроля сопротивления изоляции, Vigilohm IM10, IM20, IM10H, IM20H, IM400, XML308, XML316, XL308, XL316, XM300C Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
5 лет |
|
68971-17 23.10.2027 |
Контроллеры многофункциональные, VarPlus Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
8 лет |
|
69005-17 24.10.2027 |
Контроллеры модульные, MiCOM C264 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
8 лет |
|
70317-18 |
Контроллеры коэффициента мощности, VarPlus Logic Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
8 лет |
|
70850-18 16.04.2024 |
Модули аналоговые для программируемых логических контроллеров, Modicon M171/M172 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
71202-18 21.05.2024 |
Модули аналоговые для программируемых логических контроллеров, Modicon M221/M241/M251 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
71922-18 25.07.2024 |
Датчики температуры термисторного типа, STO, STP Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
75789-19 19.08.2024 |
Контроллеры модульные, Easergy T300 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
5 лет |
|
78534-20 29.06.2025 |
Трансформаторы тока, ARM3 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
8 лет |
|
78770-20 23.07.2025 |
Модули контроллеров программируемых логических, PLC Modicon Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
4 года |
Отчет позволяет наглядно в виде графа показать производителей средств измерений и организации, поверяющие их СИ. В качестве вершин графа выступают организации-поверители, линии связи формируются в случае, если количество поверок по выбранному производителю превышает параметр
В выпадающем списке представлены оргаизации-производители СИ, по которым в ФГИС АРШИН имеются поверки (не менее 100). Данные о производителях берутся из реестра утвержденных типов СИ ФГИС АРШИН. В качестве фильртров выступают такие параметры, как:
- MAX кол-во связей - максимально возможное для отображения количество ребер графа (для удобства отображения);
- MIN вес связи - позволяет отфильровать крупных поверителей от мелких или осноных подрядчиков по поверке СИ на производстве;
- год - период анализа данных в годах (от 2010 до н.д.).
Кто поверяет Модули аналоговые (TM5 SAI2L, TM5 SAI2H, TM5 SAI4L, TM5 SAI4H, TM5 SAI2PH, TM5 SAI2TH, TM5 SAI4PH, TM5 SAI6TH, TM5 SAO2L, TM5 SAO2H, TM5 SAO4L, TM5 SAO4H)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО ААК "ПРОГРЕСС" (1027) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 40 | 0 | 40 | 0 | 40 | 0 | 40 | ||
| ООО НПП "ГКС" (RA.RU.312000) | 12 | 12 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ПРИМОРСКИЙ ЦСМ" (RA.RU.311500) | РСТ | 36 | 0 | 36 | 0 | 36 | 0 | 36 | ||
| ПАО ААК "ПРОГРЕСС" (RA.RU.311248) | 15 | 0 | 15 | 0 | 15 | 0 | 15 | |||
| ООО "ГАЗБЫТСЕРВИС" (RA.RU.312898) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО ГК "СТАНДАРТ СЕРВИС" (RA.RU.312881) | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Модули аналоговые (TM5 SAI2L, TM5 SAI2H, TM5 SAI4L, TM5 SAI4H, TM5 SAI2PH, TM5 SAI2TH, TM5 SAI4PH, TM5 SAI6TH, TM5 SAO2L, TM5 SAO2H, TM5 SAO4L, TM5 SAO4H)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ООО "ИРИС" Пермский край |
1795 | 1795 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на шильдик модуля и на паспорт типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
отсутствуют
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к модулям аналоговым TM5 SAI2L, TM5 SAI2H, TM5 SAI4L, TM5 SAI4H, TM5 SAI2PH, TM5 SAI2TH, TM5 SAI4PH, TM5 SAI6TH, TM5 SAO2L, TM5 SAO2H, TM5 SAO4L, TM5 SAO4H
IEC 61131-2 (МЭК 61131-2-92) Программируемые контроллеры. Общие технические требования и методы испытаний;
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по методике поверки МП 2203-0229 2011 «Модули аналоговые TM5 SAI2L, TM5 SAI2H, TM5 SAI4L, TM5 SAI4H, TM5 SAI2PH, TM5 SAI2TH, TM5 SAI4PH, TM5 SAI6TH, TM5 SAO2L, TM5 SAO2H, TM5 SAO4L, TM5 SAO4H. Методика поверки», утвержденная ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в ноябре 2011 г.
Основные средства поверки:
Калибратор многофункциональный TRX-IIR, измерение: силы постоянного тока- (0-52) мА, напряжения постоянного тока- (0-100) мВ, (100-600) мВ, (0-6) В, (6-60) В.
Изготовитель
Фирма «Schneider Electric Industries SAS», Франция
Адрес: 35, Rue Joseph Monier
92500 Rueil-Malmaison, France
tel: (33) 141 29 85 01
fax: (33) 141 29 89 01
e-mail: www.schneider-electric.com
Заявитель
ЗАО «Шнейдер Электрик»
Адрес: 129281, г. Москва, Енисейская ул.,37, стр. 1
тел: (095) 797 40 00
факс: (095) 797 40 02
e-mail: ru.csc@ru.schneider-electric.com
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева», регистрационный номер № 30001-10
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
тел./факс 251-76-01/713-01-14
e-mail: info@vniim.ru
Принцип действия модулей аналоговых основан на преобразовании мгновенных значений сигналов измеряемых величин в цифровые коды и выдачу полученных кодов на внешнюю шину для дальнейшей обработки.
Модули аналоговые представляют собой аналогово-цифровые и цифро-аналоговые преобразователи нормированных электрических величин, предназначенные для работы с различными стандартными датчиками при управлении технологическими процессами в информационноизмерительных и управляющих системах различной конфигурации для технического и коммерческого учета энергоносителей.
Питание модулей осуществляется от источника постоянного напряжения 24 В посредством коммуникационного адаптера.
В сочетании с первичными преобразователями температуры , такими как: датчики темпера -туры Pt,термопары J, K, N, S, они обеспечивают преобразование в коды значения температуры соответствующих термопар.
Модули аналоговые предназначены для совместной работы по внешней шине с базовыми блоками контроллера Modicon M258.
Внешний вид модулей и место пломбирования после поверки представлен на рисунках 1 и 2
рис.2
Лист № 2 всего листов 4 Пломбирование модулей осуществляется в виде наклейки на стенку корпуса.
Основные технические и метрологические характеристики модулей аналоговых приведены в таблицах 2-3.
Таблица 2
|
Наименование ха рактеристики |
TM5 SAI2L |
TM5 SAI2H |
TM5 SAI4L |
TM5 SAI4H |
TM5 SAI2PH |
TM5 SAI2TH |
|
Число измерительных каналов |
2 |
2 |
4 |
4 |
2 |
2 |
|
Диапазон измерений напряжения постоянного тока, В |
±10 |
±10 |
±10 |
±10 | ||
|
Диапазон измерений силы постоянного тока, мА |
0 - 20 4 - 20 |
0 - 20 |
0 - 20 4 - 20 |
0 - 20 | ||
|
Диапазон измерений температуры, °С: датчик Pt термопара J; термопара K; термопара N; термопара S |
от -200 до 850 |
от - 210 до 1200 от - 270 до 1372 от - 270 до 1300 от- 50 до 1768 | ||||
|
Разрядность, бит (квант) |
12 (0-4096) |
15 (0-32768) |
12 (0-4096) |
15 (0-32768) |
16 (0-65536) |
16 (0-65536) |
|
Пределы основной приведенной погрешности измерений силы тока и напряжения, % при 25 °С |
±0,08 |
±0,08 |
±0,08 |
±0,08 |
- |
- |
|
Пределы абсолютной погрешности измерений температуры, °С |
- |
- |
- |
- |
0,037 |
±0,1 термД ±0,11терм.К ±0,11 терм^ ±0,17терм^ |
|
Пределы дополнительной приведенной погрешности измерений от температуры окружающего воздуха, %/°С |
напряж.- ±0,006 ток - ±0,009 |
напряж. -±0,01 |
напряж.- ±0,006 ток - ±0,009 |
- |
±0,004 |
0,01 |
|
Входное сопротивление, МОм |
> 20 |
> 20 |
> 20 |
> 20 | ||
|
Габаритные размеры мм, не более |
99x12,5 х75 |
99x12,5 х75 |
99x12,5 х75 |
99x12,5 х75 |
99x12,5 х75 |
99x12,5 x75 |
|
Масса, кг, не более |
0,025 |
0,025 |
0,025 |
0,025 |
0,025 |
0,025 |
Таблица 2
|
Наименование харак теристики |
TM5 SAI4PH |
TM5 SAI6TH |
TM5 SAO2L |
TM5 SAO2H |
TM5 SAO4L |
TM5 SAO4H |
|
Число измерительных каналов |
4 |
6 |
2 |
2 |
4 |
4 |
|
Диапазон измерений напряжения постоянного тока, В |
±10 |
±10 |
±10 |
±10 | ||
|
Диапазон измерений силы постоянного тока, мА |
0 - 20 |
0 - 20 |
0 - 20 |
0 - 20 | ||
|
Диапазон измерений температуры, °С: датчик Pt термопара J; термопара K; термопара N; термопара S |
от -200 до 850 |
от - 210 до 1200 от - 270 до 1372 от - 270 до 1300 от- 50 до 1768 | ||||
|
Разрядность, бит (квант) |
16 (0-65536) |
16 (0-65536) |
12 (0-4096) |
15 (0-32768) |
12 (0-4096) |
15 (0-32768) |
|
Пределы основной приведенной погрешности измерений силы тока и напряжения, % при 25 °С |
- |
- |
0,15 |
0,045 |
0,08 |
0,04 |
|
Пределы дополнительной приведенной погрешности измерений от температуры окружающего воздуха, %/°С |
0,004 |
0,01 |
0,02 |
0,015 |
0,015 |
0,01 |
|
Пределы абсолютной погрешности измерений температуры, °С |
-±0,037 |
±0,1 термД ±0,11терм.К ±0,11терм^ ±0,17терм^ |
- |
- |
- |
- |
|
Габаритные размеры мм, не более |
99x12,5 х75 |
99x12,5 х75 |
99x12,5 х75 |
99x12,5 х75 |
99x12,5 х75 |
99x12,5 x75 |
|
Масса, кг, не более |
0,025 |
0,025 |
0,025 |
0,025 |
0,025 |
0,025 |
Рабочие условия применения:
о диапазон температур окружающего воздуха, С относительная влажность воздуха, не более, %
от 0 до 50
до 95 при 25 оС (без образования конденсации)
от 70 до 106,7 (537-800)
диапазон атмосферного давления, кПа (мм рт. ст.)
