Номер по Госреестру СИ: 70317-18
70317-18 Контроллеры коэффициента мощности
(VarPlus Logic)
Назначение средства измерений:
Контроллеры коэффициента мощности VarPlus Logic (далее по тексту - контроллеры) предназначены для измерений напряжения и силы переменного тока, активной, реактивной и полной мощностей, коэффициента мощности, частоты переменного тока, коэффициента искажения синусоидальности кривой напряжения, коэффициента n-ой гармонической составляющей напряжения и температуры.

Внешний вид.
Контроллеры коэффициента мощности
Рисунок № 1

Внешний вид.
Контроллеры коэффициента мощности
Рисунок № 2
Программное обеспечение
Программное обеспечение (далее по тексту - ПО) контроллеров состоит 2 частей -встроенного ПО и внешнего ПО, устанавливаемого на персональный компьютер. Идентификационные данные встроенного ПО и внешнего ПО представлены в таблице 1.
Встроенное ПО является метрологически значимой частью ПО, оно устанавливается в энергозависимую память контроллеров в производственном цикле на заводе-изготовителе Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с Р 50.2.077-2014.
Внешнее ПО не является метрологически значимым и предназначено для конфигурирования контроллеров и просмотра текущих данных.
Таблица 1 - Идентификационные данные ПО контроллеров
Идентификационные данные (признаки) |
Значение | |
Встроенное ПО |
Внешнее ПО | |
Идентификационное наименование ПО |
VarPlus Logic |
Power Monitoring Expert |
Номер версии (идентификационный номер ПО) |
001.000.002 |
7.2.2 15238.02 |
Цифровой идентификатор ПО |
- |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к контроллерам коэффициента мощности VarPlus Logic
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу ИЦРМ-МП-180-17 «Контроллеры коэффициента мощности VarPlus Logic. Методика поверки», утвержденному ООО «ИЦРМ» 08.12.2017 г.
Основные средства поверки:
-
- установка поверочная универсальная УППУ-МЭ (регистрационный номер в Федеральном информационном фонде 57346-14);
-
- калибратор универсальный 9100 (регистрационный номер в Федеральном
информационном фонде 25985-09);
-
- термометр цифровой прецизионный DTI-1000 (регистрационный номер в Федеральном информационном фонде 15595-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт.
Изготовитель
Фирма «Schneider Electric Industries SAS», Франция Подразделение «BELUK GmbH», Германия
Адрес: Taubenstrasse 1, 86956 Schongau, Германия
Web-сайт: www.shneider-electric.com
Заявитель
Акционерное общество «Шнейдер Электрик» (АО «Шнейдер Электрик»)
ИНН 7712092928
Адрес: 127018, г. Москва, ул. Двинцев, д.12, корп.1 Телефон: +7 (495) 777-99-90
Факс: +7 (495) 777-99-92
Web-сайт: www.shneider-electric.ru
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»
Адрес: 142704, Московская область, Ленинский район, г. Видное, Промзона тер., корпус 526 Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия контроллеров основан на аналого-цифровом преобразовании входных сигналов напряжения и силы переменного тока в соответствующие цифровые коды. Из цифровых кодов в вычислительном блоке формируются массивы выборок для последующего вычисления значений измеряемых величин с использованием алгоритмов цифровой обработки сигналов.
Контроллеры представляют собой устройства, в корпусе которых размещена микропроцессорная плата, предназначенная для организации работы внешних интерфейсов, а также обработки и подготовки полученных данных для хранения их во внутренней памяти контроллеров и дальнейшей передачи на верхний (диспетчерский) уровень. Связь с внешней ЭВМ осуществляется по интерфейсу RS-485.
На передней панели контроллеров расположен жидкокристаллический дисплей и клавиши управления, на задней панели расположены разъёмы для подключения: к измерительным входам, к дискретным входам, к цифровому интерфейсу, к интерфейсу RS485.
Контроллеры предназначены для применения в однофазных и трехфазных сетях переменного тока.
Контроллеры изготавливаются в исполнении VPL12, имеющем 12 дискретных каналов.

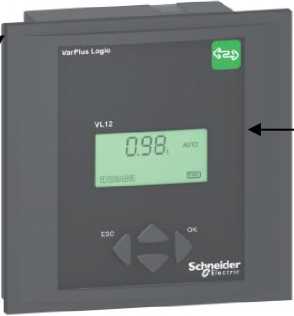

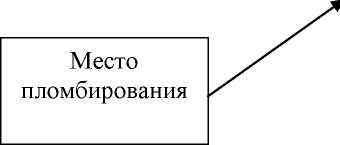

Общий вид, места пломбирования от несанкционированного доступа и нанесения знака поверки контроллеров представлены на рисунке 1.


Место нанесения знака поверки
Рисунок 1 - Общий вид, места пломбирования от несанкционированного доступа и нанесения
знака поверки контроллеров
Комплектность контроллеров представлена в таблице 3.
Таблица 3 - Комплектность контроллеров
Наименование |
Количество |
Контроллер коэффициента мощности VarPlus Logic |
40 шт. (Зав. №№ 031710031110, 031710031111, 031710031114, 031710031127, 031710031128, 031710031129, 031710031142, 031710031163, 031710031165, 031710031166, 031710031499, 081710033954, 081710033956, 081710034482, 081710034486, 101710035734, 101710035735, 141710037137, 141710037139, 141710037140, 141710037158, 141710037182, 141710037195, 141710038103, 141710038203, 141710038204, 141710038104, 181710034483, 341610021005, 341610021007, 411610024892, 411610024969, 431610025654, 431610025762, 481610028538, 491610029109, 491610029110, 491610029124, 491610029126, 491610029187) |
Паспорт |
40 экз. |
Методика поверки |
1 экз. на партию |
Основные метрологические и технические характеристики контроллеров приведены в таблице 2.
Таблица 2 - контроллеров
Наименование характеристики |
Значение |
Диапазон измерений напряжения переменного тока в диапазоне частот (U), В |
от 90 до 550 |
Пределы допускаемой относительной погрешности измерений напряжения переменного тока, % |
±1 |
Диапазон измерений силы переменного тока (I), А |
от 0,015 до 6 |
Пределы допускаемой относительной погрешности измерений силы переменного тока, % |
±1 |
Диапазон измерений частоты переменного тока f), Гц |
от 50 до 60 |
Пределы допускаемой относительной погрешности измерений частоты переменного тока, % |
±1 |
Диапазон измерений активной электрической мощности (P), Вт |
от 0 до 9999 |
Пределы допускаемой относительной погрешности измерений активной электрической мощности, % |
±2 |
Диапазон измерений реактивной электрической мощности (Q), вар |
от 0 до 9999 |
Пределы допускаемой относительной погрешности измерений реактивной электрической мощности, % |
±2 |
Диапазон измерений полной электрической мощности (S), А |
от 0 до 9999 |
Пределы допускаемой относительной погрешности измерений полной электрической мощности, % |
±2 |
Диапазон измерений коэффициента мощности (cosp) |
от -0,7 до +0,7 |
Пределы допускаемой относительной погрешности измерений коэффициента мощности, % |
±2 |
Диапазон измерений коэффициента искажения синусоидальности кривой напряжения (KU), % |
от 0 до 100 |
Пределы допускаемой относительной погрешности измерений коэффициента искажения синусоидальности кривой напряжения, % |
±2 |
Продолжение таблицы 2
Наименование характеристики |
Значение |
Диапазон измерений коэффициента n-ой гармонической составляющей напряжения Kun (n=3.. .19), % |
от 0 до 30 |
Пределы допускаемой относительной погрешности измерений коэффициента гармонических составляющих напряжения, % |
±3 |
Диапазон измерений температуры, °С |
от -20 до +60 |
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±3 |
Рабочие условия измерений:
|
от -20 до +60 95 |
Габаритные размеры (длинахвысотахширина), мм, не более |
144х144х58 |
Масса, кг, не более |
0,6 |
Средняя наработка на отказ, ч, не менее |
180 000 |
Средний срок службы, лет, не менее |
25 |
