Номер по Госреестру СИ: 49120-12
49120-12 Приборы для измерения параметров электродвигателей (генераторов)
(AnomAlert)
Назначение средства измерений:
Приборы для измерения параметров электродвигателей (генераторов) AnomAlert (далее приборы) предназначены для проведения одновременных измерений напряжения и силы переменного тока трехфазных электродвигателей или генераторов.
Общие сведения
Дата публикации - 03.02.2022
Срок свидетельства - 17.02.2027
Номер записи - 138320
ID в реестре СИ - 360720
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "Bently Nevada, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет собой выгрузку большого количества обработанных данных по поверкам за выбранный год. Данные выружаются в текстовый файл формата CSV в кодировке windows-1251 с разделителем ";"
Выгрузки могут иметь бльшой размер и включать до 1 миллиона строк.
Структура данных имеет следующий вид:
- Наименование организации-поверителя
- Номер аттестата аккредитации
- Номер типа СИ ФРШИН
- Наименование типа СИ
- Количество поверок
- Количество первичных поверок
- Количество периодических поверок
- Количество извещений о непригодности
- Количество поверок для юр. лиц
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№312 от 2017.02.17 О продлении срока действия свидетельств об утверждении типа средств измерений
№227 от 2022.02.01 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (14)
Наличие аналогов СИ: Приборы для измерения параметров электродвигателей (генераторов) (AnomAlert)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Bently Nevada, Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
15541-10 01.04.2015 |
Преобразователи виброскорости, BN-9200, BN-74712, BN-47533, BN-86205, BN-330505, BN-Velomitor Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
49120-12 17.02.2027 |
Приборы для измерения параметров электродвигателей (генераторов), AnomAlert Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
50992-12 20.07.2022 |
Тахометры, 3500/50 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
51466-12 24.08.2022 |
Виброанализаторы портативные, Scout 100 и Scout 140 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
51765-12 24.08.2022 |
Комплексы измерительно-вычислительные для мониторинга работающих механизмов, 3500/40, 3500/42М, 3500/44М, 3500/45, 3500/46М, 3500/50, 3500/53, 3500/60, 3500/61, 3500/62, 3500/63, 3500/64, 3500/65, 3500/70М, 3500/72М, 3500/77М, 1900/65А, ADRE 408 DSPi Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
54763-13 09.07.2024 |
Измерители воздушного зазора, 4000 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
56550-14 27.12.2024 |
Комплексы измерительно-вычислительные для мониторинга работающих механизмов, BN-Trendmaster DSM Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
56999-14 |
Преобразователи виброскорости, BN-330525-02 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
58021-14 13.05.2024 |
Преобразователи виброскорости, Velomitor CT 190501 мод. 177962 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
3 года | |
|
58585-14 25.09.2019 |
Калибраторы преобразователей перемещения токовихревых с микрометрической головкой, 3300XL Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
63470-16 |
Преобразователи перемещения токовихревые, 21000 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
63471-16 |
Преобразователи перемещения токовихревые, 32000 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
63692-16 |
Трансмиттеры, 991 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
63695-16 |
Трансмиттеры вибрационные, 990 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
64996-16 |
Преобразователи перемещения токовихревые, 21000 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
65086-16 09.09.2026 |
Преобразователи виброускорения , 330447 SEW Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
68084-17 |
Комплексы измерительно-вычислительные для мониторинга работающих механизмов, 1701 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
68109-17 |
Преобразователи частоты вращения токовихревые, BN-330105-02-12-05-02-05 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
68359-17 |
Усилители заряда модификации, BN-86517-01-01-01-02 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
68360-17 |
Преобразователи частоты вращения токовихревые, BN-330106-05-30-05-02-05 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
80246-20 |
Преобразователи перемещения токовихревые, BN3300XL Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
Отчет "Количество поверок средств измерений в ФГИС АРШИН по областям измерений" состоит из круговой и столбчатых диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок средств измеренйи по следующим областямизмерений:
- БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ
- ВИБРО АКУСТИЧЕСКИЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ ВРЕМЕНИ И ЧАСТОТЫ
- ИЗМЕРЕНИЯ ГЕОМЕТРИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ДАВЛЕНИЯ, ВАКУУМНЫЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ МЕХАНИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ПАРАМЕТРОВ ПОТОКА, РАСХОДА, УРОВНЯ, ОБЪЕМА ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ФИЗИКО-ХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ХАРАКТЕРИСТИК ИОНИЗИРУЮЩИХ ИЗЛУЧЕНИЙ И ЯДЕРНЫХ КОНСТАНТ
- ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН
- ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ (ИС) И ЭЛЕМЕНТЫ ИС
- ОПТИЧЕСКИЕ И ОПТИКО-ФИЗИЧЕСКИЕ ИЗМЕРЕНИЯ
- РАДИОЭЛЕКТРОННЫЕ ИЗМЕРЕНИЯ
- СИ БИОАНАЛИЗА
- СИ В СИСТЕМАХ СВЯЗИ
- СИ ДЛЯ НАНОИНДУСТРИИ
- СИ МЕДИЦИНСКОГО НАЗНАЧЕНИЯ
- СИ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ
- СИ ПАРАМЕТРОВ СОСТОЯНИЯ ЗЕМЛИ
- СИ СЛУЖБ ЭКОЛОГИИ
- СИ ХАРАКТЕРИСТИК СРЕДСТВ ТРАНСПОРТА
- СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
- ТЕПЛОФИЗИЧЕСКИЕ И ТЕМПЕРАТУРНЫЕ ИЗМЕРЕНИЯ
Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по областям измерений превышает объём поверок имеющихся в АРШИН. Это связано с тем, что некоторые типы СИ входят одновременно в несколько областей измерений.
Столбчатая диаграмма демонстрирует то же распределение поверок по областям измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Кто поверяет Приборы для измерения параметров электродвигателей (генераторов) (AnomAlert)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Приборы для измерения параметров электродвигателей (генераторов) (AnomAlert)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Внешнее программное обеспечение Anomalert Server, устанавливаемое на персональный компьютер, позволяет сконфигурировать прибор для проведения испытаний, регистрировать, и сохранять результаты измерений, составлять протоколы испытаний электродвигателя и является метрологически значимым.
Встроенное программное обеспечение Anomalert Client является метрологически значимым, поскольку обеспечивает математическую обработку, преобразование поступающих данных с последующим их отображением на экране прибора.
Уровень защиты от непреднамеренных и преднамеренных изменений - «С» в соответствии МИ 3286-2010.
Таблица 1 - Характеристики ПО
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора |
|
Anomalert Client |
AnomAlert.exe |
1.1.002 |
3F A1 93 5A |
CRC32 |
|
Anomalert Server |
AnomAlert Server.exe |
1.1.002 |
6E C9 26 D8 |
CRC32 |
Место пломбирования
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта типографским способом, а на прибор клеится наклейка с изображением знака утверждения типа.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика (методы) измерений приведены в руководстве по эксплуатации «Прибор для измерения параметров электродвигателей (генераторов) AnomAlert. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к приборам для измерения параметров электродвигателей (генераторов) AnomAlert
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
Техническая документация фирмы-изготовителя.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
Поверка
Поверкаосуществляется по документу МП 49120-12 «Приборы для измерения параметров электродвигателей (генераторов) AnomAlert. Методика поверки», утвержденным ФГУП «ВНИИМС» в июле 2011 г. Основные средства поверки:
-
- установка для поверки счетчиков электрической энергии УППУ-МЭ 3.1 (3= ±0,01 %);
-
- калибратор универсальный 9100 (3 = ±0,005 %).
Изготовитель
Bently Nevada, Inc., СШААдрес: 1631 Bently Parkway South Minden, Nevada 89423,USA.
Телефон: 1.775.782.3611, 1.800.227.5514. Факс: 1.775.215.2873.
Сайт: www.ge-mcs.com
Заявитель
ООО «ДжиИ РУС». Адрес: 123317, г. Москва, наб. Пресненская, д. 10,Тел. (495) 739-68-11, Факс (495) 793-68-01
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС». Номер аттестата аккредитации 30004-08 от 27.06.2008 г. Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Принцип действия прибора основан на измерении, обработке и последующем анализе сигналов напряжения и силы переменного тока в трехфазной системе электроснабжения электродвигателя или генератора. Измерения производятся тремя независимыми каналами - для каждой фазы тока и напряжения.
Прибор используется для мониторинга индукционных (асинхронных) и синхронных электродвигателей (генераторов) с переменной или фиксированной скоростью вращения, использующих трехфазный ток.

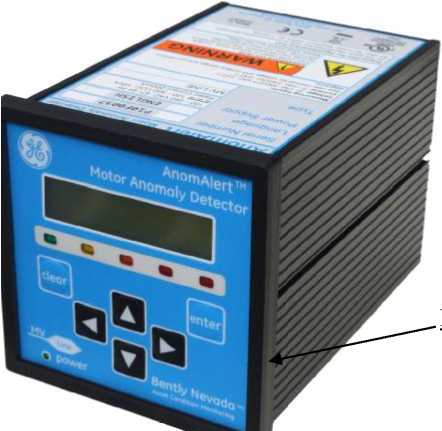

Прибор состоит из измерительного блока с ЖК дисплеем, который в составе с измерительными кабелями, конвертором и ПК, с установленным на нем программным обеспечением, образует измерительную систему.
Прибор относится к стационарным и, как правило, монтируется в блоке управления электродвигателя (генератора), с последующим пломбированием по месту установки.
Прибор функционирует в режиме реального времени с передачей информации посредством интерфейсов RS-485/RS-422, RS-232, сетевых протоколов TCP/IP и сети Ethernet.
Прибор выпускается в двух исполнениях:
-
- с линейным приводом для подключения к синхронному двигателю через трансформаторы тока с номинальным значением вторичных токов 1 или 5 А ;
-
- с инверторным приводом для подключения к индукционному (асинхронному) двигателю посредством датчиков тока c аналоговым выходом 50.. .400 мА.
Основные метрологические и технические характеристики прибора приведены в таблице 2. Таблица 2.
|
Наименование характеристики |
Значение | |
|
инверторный привод |
линейный привод | |
|
Номинальное напряжение переменного тока, В |
480/277 | |
|
Максимальное напряжение переменного тока, В |
520/300 | |
|
Пределы допускаемой относительной погрешности | ||
|
измерения фазного напряжения переменного тока в |
+ 2 | |
|
диапазоне от 0,04 ином до 1,08 ином, % | ||
|
Номинальные значения силы переменного тока, А |
0,05; 0,1; 0,2; 0,4 |
1; 5 |
|
Диапазон измерения силы переменного тока, А |
от 5 до 6000 | |
|
Пределы допускаемой относительной погрешности |
+ 2 | |
|
измерения силы переменного тока, А | ||
|
Номинальная частота сети, Гц |
50 (60) | |
|
Диапазон рабочих частот, Гц |
от 25 до 90 |
от 45 до 65 |
|
Пределы допускаемой относительной погрешности |
+ 2 | |
|
измерения частоты, % | ||
|
Потребляемая мощность, не более, В^А |
19 | |
|
Средняя наработка на отказ |
не менее |
6000 ч |
|
Средний срок службы |
не менее 10 лет | |
|
Климатическое исполнение и категория размещения |
УХЛ 4 1 | |
|
по ГОСТ 15150-69 | ||
|
Габаритные размеры (длинахширинахвысота), |
140x90x90 | |
|
не более, мм | ||
|
Масса, не более, кг |
0,98 |
1,17 |
Электропитание осуществляется от сети переменного тока напряжением от 100-240 В, частотой 50 (60) Гц, а также от источника постоянного тока (в исполнении с инверторным приводом) напряжением 120-300 В постоянного тока.
