Номер по Госреестру СИ: 65086-16
65086-16 Преобразователи виброускорения
(330447 SEW)
Назначение средства измерений:
Преобразователи виброускорения 330447 «SEW» (далее преобразователи) предназначены для измерения виброускорения лобовой части обмотки гидрогенераторов и преобразования его в пропорциональный электрический сигнал.
Внешний вид.
Преобразователи виброускорения
Рисунок № 1
Внешний вид.
Преобразователи виброускорения
Рисунок № 2
Внешний вид.
Преобразователи виброускорения
Рисунок № 3
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 09.09.2026
Номер записи - 156425
ID в реестре СИ - 378825
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
СВУ-25В, СВУ-15В Росконтроль, СВУ-15В, СВУ-15, СВУ, Росконтроль, нет, 330447-10-00, 330447 SEW,
Производитель
Изготовитель - Фирма "Bently Nevada, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник является модернизированной копией реестра "Утверждённые типы средств измерений" (https://fgis.gost.ru/fundmetrology/registry/4) и содержит сведения о типах СИ, применяемых в сфере обеспечения единства измерений.
В отличии от официального Реестра справочник имеет систему предварительных фильтров:
- по типу производства (серийное или единичное);
- по группам стран (отечественные, импортные или все типы СИ);
- по наличию поверок в ФГИС АРШИН;
- по областям измерений.
Данные выводятся одной таблицей без необходимости "проваливаться" в каждую из записей для уточнения сведений. При наличии ОТ и МП приводится ссылка на ФГИС АРШИН. В таблице реализована система поиска и сортировки по любому из полей.
Справочник содержит более 100 тыс. записей и актуализируется не реже 1 раза в месяц.
Бесплатный
Статистика
Кол-во поверок - 163
Выдано извещений - 0
Кол-во периодических поверок - 77
Кол-во средств измерений - 34
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 6130 дн.
Приказы РСТ, где упоминается данный тип СИ
№1285 от 2016.09.09 Об утверждении типов средств измерений
№1015 от 2021.06.11 О продлении срока действия утвержденного типа средств измерений
Наличие аналогов СИ: Преобразователи виброускорения (330447 SEW)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
65086-16 Преобразователи виброускорения (330447 SEW) Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
41153-09 Аппаратура виброконтроля (СВКА 1) Акционерное общество «НПО измерительной техники» (АО «НПО ИТ») (РОССИЯ Московская обл., г. Королев; ООО "НПФ "ВИБРОН", г.Москва (срок свидетельства: 29.08.2024 г.)) |
|
65086-16 Преобразователи виброускорения (330447 SEW) Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
78471-20 Датчики абсолютной вибрации ("ВИБРОБИТ AV100") Общество с ограниченной ответственностью Научно-производственное предприятие «ВИБРОБИТ» (ООО НПП «ВИБРОБИТ») (РОССИЯ г. Ростов-на-Дону) |
Все средства измерений Общество с ограниченной ответственностью Научно-производственное предприятие «ВИБРОБИТ» (ООО НПП «ВИБРОБИТ»)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
15541-10 01.04.2015 |
Преобразователи виброскорости, BN-9200, BN-74712, BN-47533, BN-86205, BN-330505, BN-Velomitor Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
49120-12 17.02.2027 |
Приборы для измерения параметров электродвигателей (генераторов), AnomAlert Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
50992-12 20.07.2022 |
Тахометры, 3500/50 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
51466-12 24.08.2022 |
Виброанализаторы портативные, Scout 100 и Scout 140 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
51765-12 24.08.2022 |
Комплексы измерительно-вычислительные для мониторинга работающих механизмов, 3500/40, 3500/42М, 3500/44М, 3500/45, 3500/46М, 3500/50, 3500/53, 3500/60, 3500/61, 3500/62, 3500/63, 3500/64, 3500/65, 3500/70М, 3500/72М, 3500/77М, 1900/65А, ADRE 408 DSPi Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
54763-13 09.07.2024 |
Измерители воздушного зазора, 4000 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
56550-14 27.12.2024 |
Комплексы измерительно-вычислительные для мониторинга работающих механизмов, BN-Trendmaster DSM Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
56999-14 |
Преобразователи виброскорости, BN-330525-02 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
58021-14 13.05.2024 |
Преобразователи виброскорости, Velomitor CT 190501 мод. 177962 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
3 года | |
|
58585-14 25.09.2019 |
Калибраторы преобразователей перемещения токовихревых с микрометрической головкой, 3300XL Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
63470-16 |
Преобразователи перемещения токовихревые, 21000 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
63471-16 |
Преобразователи перемещения токовихревые, 32000 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
63692-16 |
Трансмиттеры, 991 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
63695-16 |
Трансмиттеры вибрационные, 990 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
64996-16 |
Преобразователи перемещения токовихревые, 21000 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
65086-16 09.09.2026 |
Преобразователи виброускорения , 330447 SEW Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
68084-17 |
Комплексы измерительно-вычислительные для мониторинга работающих механизмов, 1701 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
68109-17 |
Преобразователи частоты вращения токовихревые, BN-330105-02-12-05-02-05 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
68359-17 |
Усилители заряда модификации, BN-86517-01-01-01-02 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
68360-17 |
Преобразователи частоты вращения токовихревые, BN-330106-05-30-05-02-05 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
80246-20 |
Преобразователи перемещения токовихревые, BN3300XL Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний, а оно в случае использования МИ 2803-2014, МИ 2314-2006, МИ 2314-2022 плохое. Практика показала, что существующие наименования типов СИ, представленные в ФГИС АРШИН не придерживаются рекомендаций МИ и хорошая сходимость наблюдается исключительно при ручном формировании массива словосочетаний (например раздел СЧЕТЧИКИ ВОДЫ ТУРБИННЫЕ и электросчетчики).
Отчет "Каталог типов СИ ФГИС АРШИН по разделам областей измерений" сортирует типы СИ в зависимости от выбранного раздела области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Кто поверяет Датчики абсолютной вибрации ("ВИБРОБИТ AV100")
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 26 | 26 | 0 | 0 | 26 | 26 | 0 | ||
| ФБУ «Омский ЦСМ» (RA.RU.311220) | РСТ | 59 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ЦЕНТР МЕТРОЛОГИИ" (RA.RU.320058) | 2 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "ВОДОМЕР СЕРВИС" (RA.RU.311194) | 7 | 0 | 7 | 0 | 0 | 0 | 0 | |||
| ИП Субоч А.М. (RA.RU.313429) | 7 | 0 | 7 | 0 | 0 | 0 | 0 | |||
| ООО "ЦЕНТР МЕТРОЛОГИИ+" (RA.RU.313620) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ООО "РЦСМ" (RA.RU.312866) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "АКВАТЕХНИКА" (RA.RU.312333) | 27 | 2 | 0 | 27 | 0 | 0 | 0 | 0 | ||
| ООО "МЕТРОЛОГИЯ" (RA.RU.312933) | 14 | 0 | 14 | 0 | 0 | 0 | 0 | |||
| ООО "ЦМС" (RA.RU.430291) | 8 | 0 | 8 | 0 | 0 | 0 | 0 | |||
| ООО "КАРЕЛЦИФРОТЕХ" (RA.RU.314507) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ИП КОЛБЕНЕВ МАКСИМ МИХАЙЛОВИЧ (RA.RU.320047) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ЖКХ-СЕРВИС" (RA.RU.313719) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "СЕРВИСПОС" (RA.RU.314409) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "ПРОМЕТР" (RA.RU.314482) | 3 | 3 | 0 | 3 | 0 | 0 | 0 | 0 |
Стоимость поверки Датчики абсолютной вибрации ("ВИБРОБИТ AV100")
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в паспорте на преобразователь.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям виброускорения 330447 «SEW»
Техническая документация фирмы «Bently Nevada, Inc.», США.
Поверка
Поверкаосуществляется в соответствии с ГОСТ Р 8.669-2009 «Виброметры с пьезоэлектрическими, индукционными и вихретоковыми вибропреобразователями. Методика поверки».
Основные средства поверки: поверочная вибрационная установка 1 разряда по ГОСТ Р 8.800-2012; мультиметр цифровой Agilent 34401А (г/р № 33921-07).
Знаки поверки (оттиск поверительного клейма и наклейка) наносятся на свидетельство о поверке.
Изготовитель
Фирма «Bently Nevada, Inc.», США
Адрес: 1631 Bently Parkway South Minden, Nevada 89423, США
Тел.: +1 775 782 3611
Факс: +1 775 215 2876
Web: www.ge-mcs. com/bently-nevada
Заявитель
Общество с ограниченной ответственностью «ДжиИ Рус» (ООО «ДжиИ Рус»)
Адрес: 123317 г. Москва, Краснопресненская наб., 10
ИНН 7705574092
Тел.: +7 (495) 937 11 11; Факс: +7 (495) 937 11 12
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46 Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Преобразователи виброускорения 330447 «SEW» являются преобразователями инерционного типа и построены с использованием чувствительного элемента виброускорения на основе микроэлектромеханических интегральных схем. Электрический заряд чувствительного элемента пропорционален ускорению, воздействующему на преобразователь.
Преобразователи виброускорения 330447 «SEW» состоят из акселерометра 330447 и усилителя 330446. Акселерометр измеряет виброускорение в двух взаимоперпендикулярных его оси направлениях (вдоль оси X и оси Y). Усилитель служит для преобразования и усиления сигнала от акселерометра и выполняет роль согласующего устройства при подключении к измерительным системам.

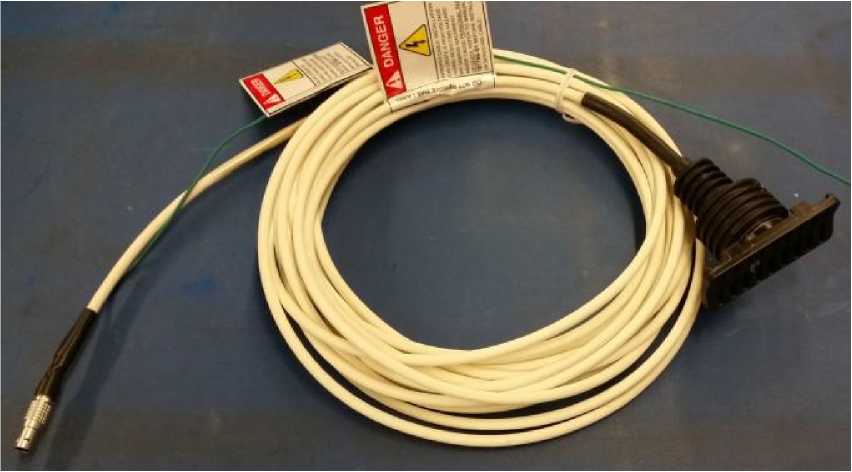

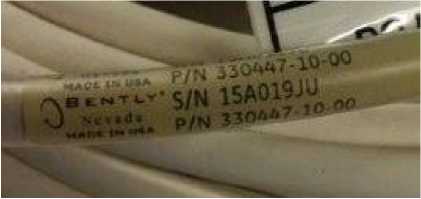

Внешний вид акселерометров 330447 и их маркировка приведены на рисунке 1.
Рисунок 1.

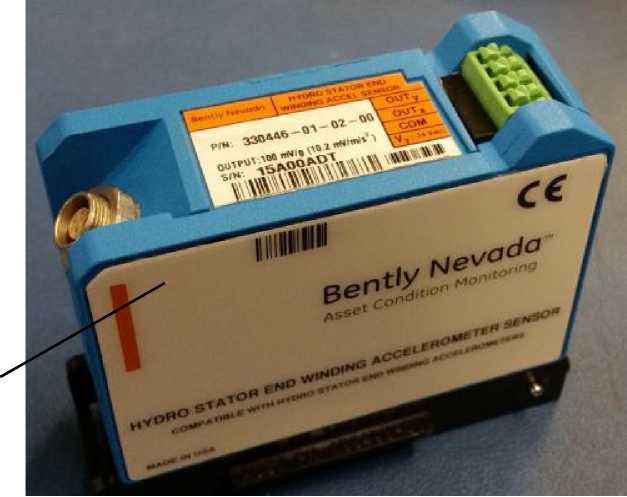

Внешний вид усилителей 330446 и их маркировка, приведены на рисунке 2.
Место нанесения знака об утверждении типа
Рисунок 2.
Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерения виброускорения, м/с2 |
от 0,01 до 343 |
|
Рабочий диапазон частот, Гц |
от 10 до 400 |
|
Номинальный коэффициент преобразования (на частоте 80 Гц), мВ/(м^с-2) |
10,2 |
|
Отклонение действительного значения коэффициента преобразования от номинального значения, %, не более |
±5 |
|
Нелинейность амплитудной характеристики, %, не более |
±2 |
|
Неравномерность частотной характеристики, %, не более |
±10 |
|
Относительный коэффициент поперечного преобразования, %, не более |
±7 |
|
Резонансная частота, кГц, не менее |
1 |
|
Нормальная область значений температур, °С |
20±5 |
|
Отклонение коэффициента преобразования от номинального значения, вызванное изменением температуры окружающего воздуха, %, не более |
±5 |
|
Рабочие условия эксплуатации: - диапазон температур, °С |
от - 15 до + 95 |
|
Масса:
|
100 800 |
|
Габаритные размеры:
|
34х75 85х65х70 |
