Номер по Госреестру СИ: 63471-16
63471-16 Преобразователи перемещения токовихревые
(32000)
Назначение средства измерений:
Преобразователи перемещения токовихревые 32000 (далее - преобразователи)
предназначены для преобразования осевого перемещения и виброперемещения в пропорциональный электрический сигнал, используемый в составе установки разделения воздуха PL4HN в г. Тольятти».
Внешний вид.
Преобразователи перемещения токовихревые
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства -
Номер записи - 154672
ID в реестре СИ - 377072
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "Bently Nevada, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по годам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за год
- среднее количество поверок в год
- период наполнения базы в месяцах и годах
- суммарное количество поверок в системе
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№346 от 2016.03.28 Об утверждении типов средств измерений
Наличие аналогов СИ: Преобразователи перемещения токовихревые (32000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Bently Nevada, Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
15541-10 01.04.2015 |
Преобразователи виброскорости, BN-9200, BN-74712, BN-47533, BN-86205, BN-330505, BN-Velomitor Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
49120-12 17.02.2027 |
Приборы для измерения параметров электродвигателей (генераторов), AnomAlert Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
50992-12 20.07.2022 |
Тахометры, 3500/50 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
51466-12 24.08.2022 |
Виброанализаторы портативные, Scout 100 и Scout 140 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
51765-12 24.08.2022 |
Комплексы измерительно-вычислительные для мониторинга работающих механизмов, 3500/40, 3500/42М, 3500/44М, 3500/45, 3500/46М, 3500/50, 3500/53, 3500/60, 3500/61, 3500/62, 3500/63, 3500/64, 3500/65, 3500/70М, 3500/72М, 3500/77М, 1900/65А, ADRE 408 DSPi Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
54763-13 09.07.2024 |
Измерители воздушного зазора, 4000 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
56550-14 27.12.2024 |
Комплексы измерительно-вычислительные для мониторинга работающих механизмов, BN-Trendmaster DSM Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
56999-14 |
Преобразователи виброскорости, BN-330525-02 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
58021-14 13.05.2024 |
Преобразователи виброскорости, Velomitor CT 190501 мод. 177962 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
3 года | |
|
58585-14 25.09.2019 |
Калибраторы преобразователей перемещения токовихревых с микрометрической головкой, 3300XL Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
63470-16 |
Преобразователи перемещения токовихревые, 21000 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
63471-16 |
Преобразователи перемещения токовихревые, 32000 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
63692-16 |
Трансмиттеры, 991 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
63695-16 |
Трансмиттеры вибрационные, 990 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
64996-16 |
Преобразователи перемещения токовихревые, 21000 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
65086-16 09.09.2026 |
Преобразователи виброускорения , 330447 SEW Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
68084-17 |
Комплексы измерительно-вычислительные для мониторинга работающих механизмов, 1701 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
68109-17 |
Преобразователи частоты вращения токовихревые, BN-330105-02-12-05-02-05 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
68359-17 |
Усилители заряда модификации, BN-86517-01-01-01-02 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
68360-17 |
Преобразователи частоты вращения токовихревые, BN-330106-05-30-05-02-05 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
80246-20 |
Преобразователи перемещения токовихревые, BN3300XL Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
Отчёт “Распределение средств измерений по краям, регионам, городам” состоит из трех круговых диаграмм, интерактивной карты и сводной таблицы. Круговые диаграммы являются интерактивными, имеют функции экспорта данных и масштабирования. Сводная таблица, представленная в конце отчёта имеет функции сортировки по любой из колонок, а также поиска по любому из полей. Кроме того, в отчете реализована функция экспорта сырых данные в формате CSV для самостоятельной обработки.
Представленные в отчёте круговые диаграммы отображают информацию о доли поверок, причитающихся на тот или иной административный субъект РФ (округ, регион, город): на первой диаграмме - это распределение поверок по федеральным округам, на второй - по регионам и областям, на третьей - по городам.
Интерактивная карта представляет собой карту России с нанесенными на её маркерами, обозначающими города. В качестве справочной информации по каждому городу отображаются данные о количестве поверок, приходящихся на выбранный город, долю рынка среди всех поверок страны и количество организаций, аккредитованных на поверку в выбранном городе.
Кто поверяет Преобразователи перемещения токовихревые (32000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Преобразователи перемещения токовихревые (32000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Поверка
Поверкаосуществляется в соответствии с документом МП 63471-16 «Преобразователи перемещения токовихревые 32000. Методика поверки», утвержденным ФГУП «ВНИИМС» 09.11.2015 г.
Основные средства поверки:
- эталон 2 разряда единиц длины, скорости и ускорения при колебательном движении твердого тела по МИ 2070-90.
Знак поверки (оттиск поверительного клейма) наносится на свидетельство о поверке.
Знак поверки (наклейка) наносится на боковую сторону преобразователя перемещения токовихревого 32000.
Изготовитель
Фирма «Bently Nevada, Inc.», США
Адрес: 1631 Bently Parkway South Minden, Nevada 89423, США
Тел.: +1 775 782 3611
Факс: +1 775 215 2876
Web: www.ge-mcs.com/bently-nevada
Заявитель
ООО «Праксайр Азот Тольятти», г. Тольятти
ИНН 7709930344
Адрес: 445007, РФ, г. Тольятти, ул. Новозаводская, д. 6
Тел: (495) 287-13-07, Факс: (495) 967-97-00
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77/437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия преобразователей основан на взаимодействии электромагнитного поля, создаваемого встроенным датчиком, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте измерения. Изменение расстояния в процессе перемещения контролируемого объекта приводит к пропорциональному изменению выходного напряжения или тока (в зависимости от комплектации).
Конструктивно преобразователи выполнены в виде разборного корпуса из литого термопластика - полифениленсульфида со встроенным датчиком.

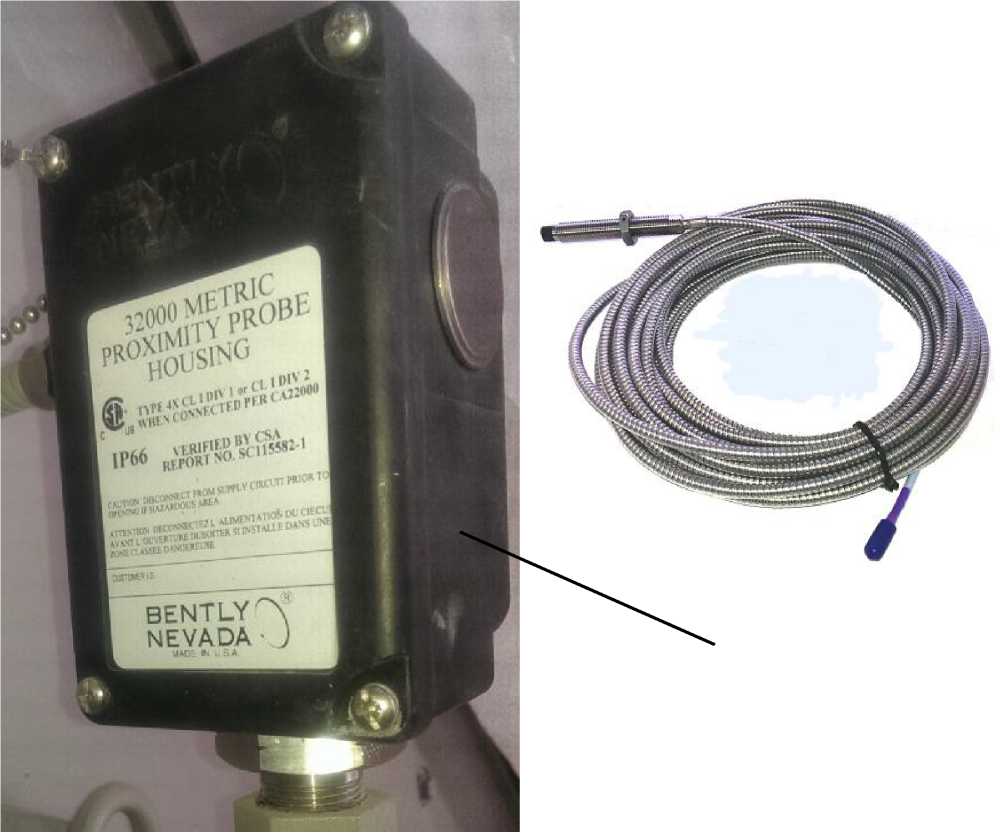

Внешний вид преобразователей показан на рисунке 1.
