Принцип действия контроллеров измерительных программируемых серии SICAM 1703 (далее - контроллеры) заключается в прямом аналого-цифровом преобразовании входных аналоговых сигналов силы и напряжения постоянного тока унифицированных диапазонов, а также сопротивления и в обратном цифро-аналоговом преобразовании цифровых кодов.

Контроллеры выпускаются в трех модификациях - ТМ 1703 ACP, TM 1703 mic и TM 1703 emic.

В состав контроллера модификации ТМ 1703 АСР входит:

• -  1 ведущий элемент управления CP-6014;

• -  до 4 шинных интерфейсов - CM-0842 (оптических), CM-0843 (электрических):

• -  до 16 периферийных модульных элементов ввода/вывода А1****/АО****.

Периферийные модульные элементы состоят из

• - 1 модуля источника питания :PS-6630, PS-6638;

• - 1 периферийного модуля управления: РЕ-6410, РЕ-6411, РЕ-6412;

• - до 8 четырёхканальных модулей ввода/вывода аналоговых сигналов AI****/AO****;

В состав контроллеров модификаций TM 1703 mic и ТМ 1703emic входит:

• - 1 периферийный модуль управления:

РЕ-6020, РЕ-6040 (ТМ 1703mic), РЕ-6010 (ТМ 1703emic);

• - модуль источника питания: PS-6630,PS-6638;

• -  до 8 модулей ввода/вывода А1****/АО****;

Конструктивно модули выполнены в компактных металлических корпусах и предназначены для установки на 35 мм DIN-рейке; модули снабжены светодиодными индикаторами для отображения рабочих состояний и состояний обработки информации.

Контроллеры модификации ТМ 1703 АСР для местной и удалённой связи могут использовать провода, оптоволокно, радиоканал, модемное подключение - GSM, GPRS, полевую шину.

Контроллеры ТМ 1703 mic имеют по 1 последовательному интерфейсу связи для обмена данными. Контроллеры ТМ 1703 emic имеют по 2 последовательных и 1 Ethernet коммуникационный интерфейс связи.

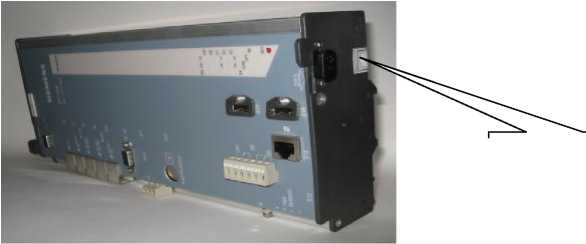

Рис. 1 Внешний вид ведущего элемента управления

Шильд-наклейка

Комплект поставки определяется заказом.

В комплект поставки входит:

• -     контроллер измерительный программируемый серии SICAM 1703 ; (модификация и конфигурация определяется заказом);

программа TOOLBOX II (на CD-диске);

• -      руководство по эксплуатации;

• -     методика поверки МП2064-0059-2011.

Таблица 2

Модули каналов ввода аналоговых сигналов.

Таблица 3

Модуль каналов вывода аналоговых сигналов.

Напряжение питания постоянного тока (от внешнего источника), В

- ведущий элемент управления ТМ 1703 АСР ........................................... от 18 до 78

• - периферийный модуль питания PS6630 .....................................................от 24 до 60

• - периферийный модуль питания PS6632 ................................................... от 110 до 220

Габаритные размеры элементов (длинах ширина х высота), мм, не более

• - ведущий элемент управления ТМ 1703 АСР ......

• - модуль интерфейса шин (оптический) СМ-0842 ...

• - модуль интерфейса шин (электрический) СМ0843

• - периферийные элементы управления РЕ-64хх .....

• - модули аналоговых входов AI-6300/6310 .............

• - периферийные модули питания PS6630/PS6632 ....

Масса элементов, г, не более:

• - ведущий элемент управления ТМ 1703 АСР

• - модуль интерфейса шин (оптический) СМ-0842

• - модуль интерфейса шин (электрический) СМ0843

• - периферийные элементы управления РЕ-64хх

• - модули аналоговых входов AI-6300/6310

• - периферийные модули питания РS6630/РS6632

Рабочие условия эксплуатации:

• -     диапазон температуры окружающей среды, ⁰С........................от минус 20 до 70

• -      относительная влажность, %, не более

• -      диапазон атмосферного давления, кПа.......................................от 84 до 106,7

Средний срок службы, лет , не менее

Средняя наработка на отказ, ч

Маркировка взрывозащиты.........................................................[Exia Da] IIIC
