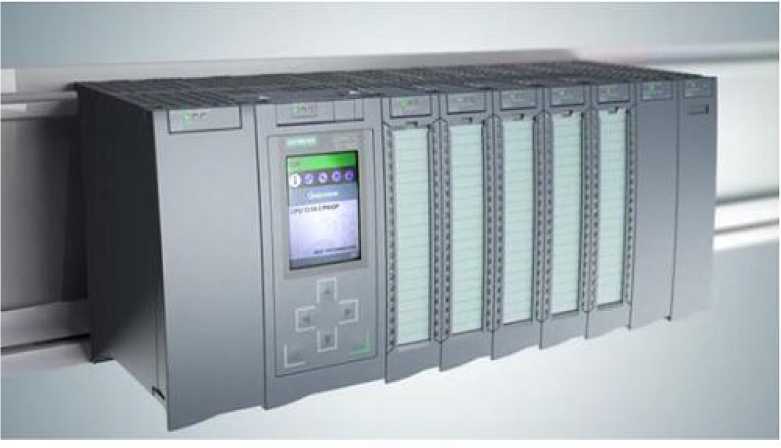

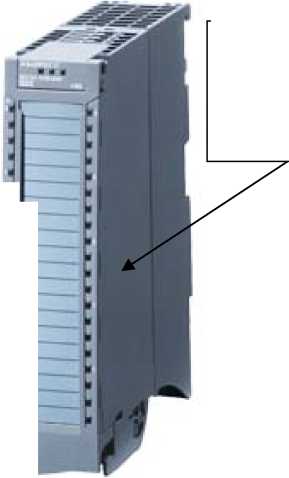

Измерительный модуль

Диапазоны входных сигналов/вх. сопр.

Диапазоны выходных сигналов

Пределы допуск. основной.

погрешности

Пределы допуск. погрешности в рабочих усл.

1

2

3

4

5

6ES7531-7NF1*-

*AB*

8 входов

от 1 до 5 В/50 кОм ±10 В/100 кОм ±5 В/50 кОм от 0 до 20 мА/41 Ом ±20 мА/41 Ом от 4 до 20 мА/41 Ом

16 бит, включая знак

±0,2 %

диапазона

±0,3 %

диапазона

6ES7531-7NF0*-

*AB*

8 входов

от 1 до 5 В/100 кОм ±10 В/100 кОм ±2,5 В/100 кОм ±5 В/100 кОм от 0 до 20 мА/25 Ом ±20 мА/25 Ом от 4 до 20 мА/25 Ом

16 бит, включая знак

±0,05% диапазона

±0,1 %

диапазона

6ES7531-7QF**-*AB*

8 входов

от 1 до 5 В/10 МОм ±1 В/10 МОм ±10 В/10 МОм ±5 В/10 МОм ±50 мВ/10 МОм ±500 мВ/10 МОм от 0 до 20 мА/25 Ом ±20 мА/25 Ом от 4 до 20 мА/25 Ом от 0 до 600 Ом/

10 МОм от 0 до 6000 Ом /10МОм

16 бит,

включая знак

±0,3 %

диапазона

±0,5 %

диапазона

Сигналы от термопреобразователей сопротивления Ni 100, Ni 1000 от -60 до +250 °С (ст., клим. исполнения)

Pt 100, Pt 1000: от -200 до +850 °С (ст., клим. исполнения

±0,5 К (ст., клим. исполнение)

±1,0 К (ст. исполнение) ±0,5 К (клим.испол-нение)

±0,8 К (ст., клим. исполнения)

±1,2 К (ст. исполнение) ±0,8 К (клим.испол-нение)

1

2

3

4

5

6ES7531-7KF**-

*AB*

8 входов

6ES7531-7QD**-

*AB*

4 входа

1 - 5 В/100 кОм

±1 В/10 МОм ±10 В/100 кОм ±2,5 В/10 МОм

±5 В/100 кОм

16 бит, включая знак

±0,1 % диапазона

±0,3 %

диапазона

±250 мВ/10 МОм

±50 мВ/10 МОм ±80 мВ/10 МОм

±500 мВ/10 МОм

от 0 до 20 мА/25 Ом ±20 мА/25 Ом

от 4 до 20 мА/25 Ом

6ES7531-7KF**-

*AB*

8 входов

6ES7531-7QD**-*AB*

4 входа

от 0 до 150 Ом от 0 до 300 Ом от 0 до 600 Ом от 0 до 6000 Ом

16 бит,

включая знак

±0,1 %

диапазона

±0,3 %

диапазона

Сигналы термопар*: В: от +600 до +1820 ^ОС

±1,7 К

±4,6 К

E: от -200 до +1000 ОС

±0,7 К

±1,5 К

N: от -200 до +1300 ос

±1,2 К

±2,9 К

J: от -210°C до +1200 ос

±0,8 К

±1,9 К

K: от -200 до +1372 ос

±1,2 К

±2,4 К

R: от 0 до +1769 ос

±1,9 К

±4,7 К

S: от 0 до +1769 ос

±1,9 К

±4,6 К

T: от -200 до +400 ос

±0,8 К

±2,4 К

Сигналы от термопреобразователей сопротивления Pt 100, Pt 200, Pt 500, Pt 1000: от -200 до +850 ос (ст.) от -120 до +130ОС (клим.)

±0,7 К

±0,2 К

±1,5 К

±0,5 К

Ni 100, Ni 1000 от -60 до +250 ос (ст.) от -60 до +130ОС (клим.)

±0,3 К

±0,15 К

±0,5 К

±0,3 К

1

2

3

4

5

6ES7531-7PF**-

*AB*

8 входов

±1 В/10 МОм

±25 мВ/10 МОм

±50 мВ/10 МОм

±80 мВ/10 МОм ±250 мВ/10 МОм ±500 мВ/10 МОм

от 0 до 150 Ом/10 МОм от 0 до 300 Ом/10 МОм от 0 до 600 Ом/10 МОм от 0 до 6000 Ом/10МОм

16 бит, включая знак для всех типов сигналов. Для сигналов от термопар и термопреобразователей сопротивления при использовании функции «Масштабируемый диапазон измерения температур»

21 бит

±0,05 % диапазона

±0,1 %

диапазона

Сигналы термопар*:

В: от +600 до +1820 ^ОС

±1,0 К

±2,0 К

E: от -200 до +1000 ОС

±0,5 К

±1,0 К

N: от -200 до +1300 ос

±1,0 К

±2,0 К

J: от -210 до +1200 ос

±0,5 К

±1,0 К

K: от -200 до +1372 ос

±1,0 К

±2,0 К

R: от 0 до +1768 ос

±1,0 К

±2,0 К

S: от 0 до +1768 ос

±1,0 К

±2,0 К

T: от -200 до +400 ос

±0,5 К

±1,0 К

L: от -200 до +800 ос

±0,5 К

±1,0 К

6ES7531-7PF**-*AB*

8 входов

сигналы от термопреобразователей сопротивления Pt 10, Pt 50, Pt 100, Pt 200, Pt 500, Pt 1000: от -200 до +850 ос (ст.) от -120 до +130ОС (клим.)

16 бит, включая знак для всех типов сигналов. Для сигналов от термопар и термопреобразователей сопротивления при использовании функции «Масштабируемый диапазон измерения температур»

21 бит

±0,5 К

±0,2 К

±1,0 К

±0,5 К

Ni 10, Ni 100, Ni 200, Ni 500, Ni 1000 от -60 до +250 ос (ст.) от -60 до +130 ос (клим.)

±0,3 К

±0,15 К

±0,5 К

±0,3 К

Cu 10, Cu 50, Cu 100 от -180 до +200 ос (ст.) от -50 до +150 оС (клим.)

±0,3 К

±0,2 К

±0,5 К

±0,5 К

1

2

3

4

5

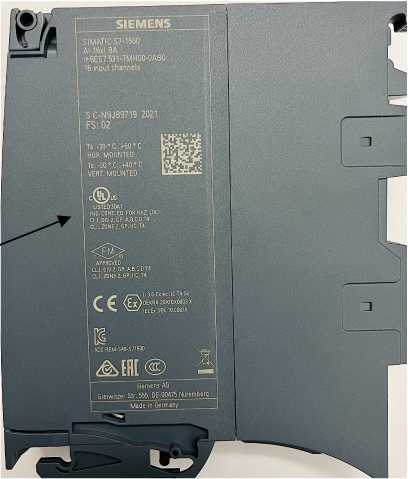

6ES7531-7MH**-

*AB*

16 входов

от 0 до 20 мА/25 Ом от -20 до +20 мА/25 Ом

от 4 до 20 мА/25 Ом

16 бит

±0,3 % от диапазона

±0,5 % от диапазона

6ES7531-7LH**-*AB*

16 входов

от 1 до 5 В/10 МОм от -1 до +1 В/10 МОм от -5 до +5 В/10 МОм от -10 до +10 В/10 МОм

16 бит

±0,3 % от диапазона

±0,5 % от диапазона

Примечания

• 1  Показания каналов измерения сигналов термопар и термопреобразователей сопротивления - в десятых градуса;

• 2 Погрешность каналов измерения сигналов термопар указана без учета погрешности канала компенсации температуры холодного спая.

• 3 Дополнительная погрешность при снижении времени интегрирования АЦП в составе модулей до 2,5 мсек: в диапазонах измерения напряжения ±250 мВ: ± 0,02%; ±80 мВ, ±50 мВ: ±0,05%; в диапазонах измерения сопротивления: ±0,02%; сигналов термопреобразователей сопротивления типа Pt100 (климат.): ±0,08 K, Ni100 (климат.): ±0,08K; сигналов термопар типов B, R, S: ± 3K, типов E, J, K, N, T: ±1K.

Измерительный модуль

Диапазоны входных сигналов

Диапазоны выходных сигналов

Пределы допуск. основной.

погрешности

Пределы допуск. погрешности в рабочих усл.

1

2

3

4

5

6ES7534-7QE**-

*AB*

4 входа/2 выхода

от 1 до 5 В/100 кОм ±1 В/10 МОм ±10 В/100 кОм ±2,5 В/10 МОм ±5 В/100 кОм ±250 мВ/10 МОм ±50 мВ/10 МОм ±80 мВ/10 МОм ±500 мВ/10 МОм

16 бит, включая знак

±0,1 % диапазона

±0,3 % диапазона

от 0 до 20 мА/25 Ом ±20 мА/25 Ом

от 4 до 20 мА/25 Ом

от 0 до 150 Ом от 0 до 300 Ом от 0 до 600 Ом от 0 до 6000 Ом

1

2

3

4

5

6ES7534-7QE**-*AB*

4 входа/2 выхода (продолжение)

Сигналы термопар*: В: от +600 до +1820 ^ОС

16 бит, включая знак

±1,7 К

±4,6 К

E: от -200 до +1000 ОС

±0,7 К

±1,5 К

N:от -200 до +1300 ос

±1,2 К

±2,9 К

J: от -210°C до +1200 ос

±0,8 К

±1,9 К

K:от -200 до +1372 ос

±1,2 К

±2,4 К

R: от 0 до +1768 ос

±1,9 К

±4,7 К

S: от 0 до +1768 ос

±1,9 К

±4,6 К

T: от -200 до +400 ос

±0,8 К

±2,4 К

Сигналы от термопреобразователей сопротивления Pt 100, Pt 200, Pt 500, Pt 1000: от -200 до +850 ос (ст.) от -120 до +130ОС (клим.)

±0,7 К

±0,2 К

±1,5 К

±0,5 К

Ni 100, Ni 1000 от -60 до +250 ос (ст.) от -60 до +130ОС (клим.)

±0,3 К

±0,15 К

±0,5 К

±0,3 К

16 бит, включая знак

от 0 до 10 В/1 кОм от 1 до 5 В/0,5 кОм ±10 В/1 кОм

±0,2 %

±0,3 %

от 0 до 20 мА/

750 Ом ±20 мА/750 Ом от 4 до 20 мА/

750 Ом

±0,2 %

±0,3 %

Примечания

• 1  Показания каналов измерения сигналов термопар и термопреобразователей сопротивления - в десятых градуса;

• 2 Погрешность каналов измерения сигналов термопар указана без учета погрешности канала компенсации температуры холодного спая.

• 3 Дополнительная погрешность при снижении времени интегрирования АЦП в составе модулей до 2,5 мсек: в диапазонах измерения напряжения ±250 мВ: ± 0,02%; ±80 мВ, ±50 мВ: ±0,05%; в диапазонах измерения сопротивления: ±0,02%; сигналов термопреобразователей сопротивления типа Pt100 (климат.): ±0,08 K, Ni100 (климат.): ±0,08K; сигналов термопар типов B, R, S: ± 3K, типов E, J, K, N, T: ±1K.

Измерительный модуль

Диапазоны выходных сигналов

Диапазоны выходных сигналов/вых. сопр.

Пределы допуск. основной привед. погрешности

Пределы допуск. погрешности в рабочих усл.

6ES7532-5HD**-

*AB*

4 выхода

16 бит, включая знак

от 0 до 10 В/1 кОм от 1 до 5 В/0,5 кОм ±10 В/1 кОм

±0,2 %

±0,3 %

от 0 до 20 мА/750 Ом ±20 мА/750 Ом от 4 до 20 мА/

750 Ом

±0,2 %

±0,3 %

6ES7532-5ND**-

*AB*

4 выхода

16 бит, включая знак

от 0 до 10 В/1 кОм от 1 до 5 В/0,5 кОм ±10 В/1 кОм

±0,06 %

±0,12 %

±0,1 %

±0,12 %

от 0 до 20 мА/750 Ом ±20 мА/750 Ом от 4 до 20 мА/

750 Ом

±0,1 %

±0,2 %

±0,2 % ±0,12 %

6ES7532-5HF**-*AB*

8 выходов

6ES7532-5NB**-*AB*

2 выхода

16 бит, включая знак

от 0 до 10 В/1 кОм от 1 до 5 В/1 кОм ±10 В/1 кОм

±0,2 %

±0,3 %

от 0 до 20 мА/500 Ом ±20 мА/500 Ом от 4 до 20 мА/ 500 Ом

±0,2 %

±0,3 %

Наименование характеристики

Значение

Параметры электрического питания: - напряжение постоянного тока, В

от 19 до 28

Потребляемая мощность модуля, В^А, не более

3,5

Рабочие условия измерений:

- температуры окружающей среды:

при горизонтальной установке, °С

от 0 до +60

при вертикальной установке, °С

от 0 до +40

- относительная влажность (без конденсации), %

от 10 до 95

- атмосферное давление, кПа

от 84,0 до 106,7

Нормальные условия измерений: - температуры окружающей среды, °С

+25

- относительная влажность (без конденсации), %

от 10 до 95

- атмосферное давление, кПа

от 84,0 до 106,7

Габаритные размеры модулей, мм, не более

35x147x129

Масса модуля, кг, не более:

6ES7531-7NF**-*AB*

0,2

6ES7531-7PF**-*AB*

0,29

6ES7531-7KF**-*AB*

0,31

6ES7531-7QD**-*AB*

0,21

6ES7531-7QF**-*AB*

0,29

6ES7532-5HD**-*AB*

0,31

6ES7532-5HF**-*AB*

0,325

6ES7532-5NB**-*AB*

0,2

6ES7532-5ND**-*AB*

0,3

6ES7534-7QE**-*AB*

0,25

6ES7531-7MH**-*AB*

0,25

6ES7531-7LH**-*AB*

0,25

Примечание:

для модуля 6ES7532-5ND**-*AB* нижнее значение температуры минус 25 °С; для модулей 6ES7531-7NF0*-*AB*, 6ES7531-7MH**-*AB*, 6ES7531-7LH**-*AB*

нижнее значение температуры минус 30 °С
