Конструктивно контроллер имеет модульное исполнение и содержит объединительную панель VIB340B, на которой устанавливаются модули расширения: модули контроля VIB310 (1 или 2 шт.), модули процессорные VIB320, VIB321 (от 1 до 6 шт.) и модуль анализа VIB330.

Контроллеры в зависимости от конфигурации оборудования обеспечивают два режима функционирования:

• - режим защитного контроля (без модуля анализа VIB330);

• - режим защитного контроля и анализа вибрации (с модулем анализа VIB330).

Принцип действия контроллеров в режиме защитного контроля основан на усилении входных электрических сигналов, поступающих от первичных измерительных преобразователей (ПИП), установленных на объектах контроля, преобразовании измерительных сигналов в цифровой код и обработке информации процессорными модулями, выдаче результатов измерений посредством внутренней системной шины на модули контроля, в которых в соответствии с определенными алгоритмами принимается решение о техническом состоянии объекта контроля и производится выдача установленных сигналов оповещения и/или управления в аналоговой или цифровой форме.

В режиме защитного контроля и анализа вибрации результаты измерений с процессорных модулей дополнительно поступают на модуль анализа VIB330, в котором производятся расчет диагностических параметров, предварительная обработка и передача информации посредством интерфейса Ethernet на внешний компьютер для дополнительного анализа и визуального отображения с использованием специального программного обеспечения (ПО).

Конкретная конфигурация контроллера (набор модулей расширения) выбирается потребителем исходя из общей измерительной задачи и параметров функционирования объекта контроля, необходимого числа контролируемых параметров и количества задействованных ПИП.

Конфигурация оборудования и обновление встроенного микропрограммного обеспечения производится с помощью внешнего компьютера с адаптером магистрали PROFIBUS-DP и специальным ПО «SIMATIC PDM». Посредством магистрали PROFIBUS-DP контроллеры могут быть интегрированы в информационно-управляющие системы более высоких уровней.

Модуль контроля VIB310 обеспечивает контроль параметров по отношению к предельным значениям, логическое сопряжение и вывод результатов контроля, предоставление аналоговых выходов, предоставление аналоговых выходов/реле, прием и ретрансляцию бинарной управляющей информации, соединение PROFIBUS с системами более высокого уровня.

Процессорный модуль VIB320 представляет собой устройство сопряжения контроллера с ПИП вибрации и обеспечивает питание ПИП, контроль состояния ПИП, преобразование сигналов с ПИП в цифровую форму, расчет параметров и обмен данными с

Лист № 2

Всего листов 5 модулями контроля и анализа. Процессорный модуль VIB321 дополнительно имеет 10 сигнальных токовых входов.

Модуль анализа VIB330 обеспечивает получение оцифрованных сигналов ПИП с процессорных модулей, создание и предоставление диагностических данных измерений, создание синхронных с ротором временных рядов, создание временных рядов со сниженной частотой выборки (субдискретизацию), получение параметров и информации о состоянии всех модулей и предоставление всех параметров и временных рядов для обработки на внешний компьютер. Анализ данных, поставляемых с находящегося под наблюдением оборудования, основывается на запроектированных ранее алгоритмах.

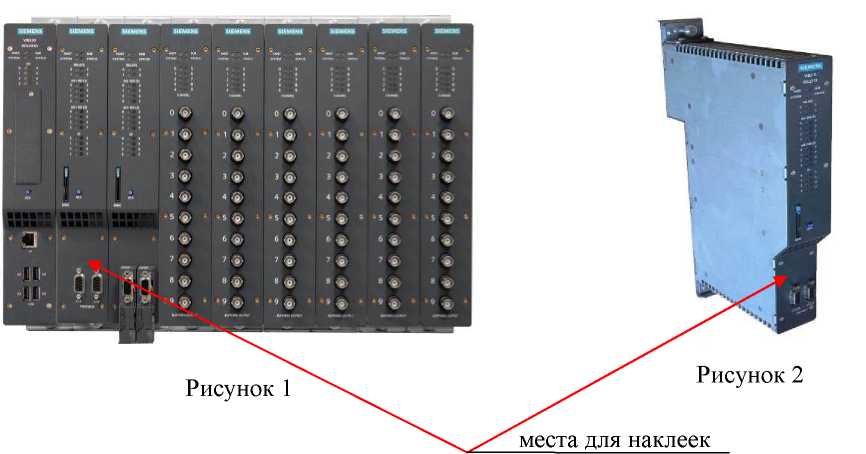

Внешний вид контроллера с модулем анализа VIB330, двумя модулями контроля VIB310, шестью процессорными модулями VIB320/321 и место для наклейки приведены на рисунке 1.

Внешний вид модуля контроля VIB310 и место для наклейки приведены на рисунке 2.

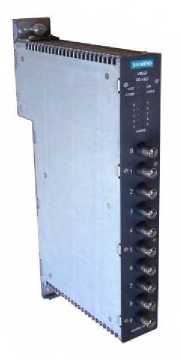

Внешний вид процессорных модулей VIB320 (VIB321) и место для наклейки приведены на рисунке 3.

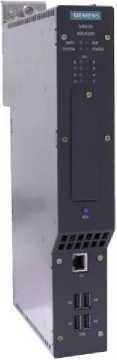

Внешний вид модуля анализа VIB330 приведен на рисунке 4.

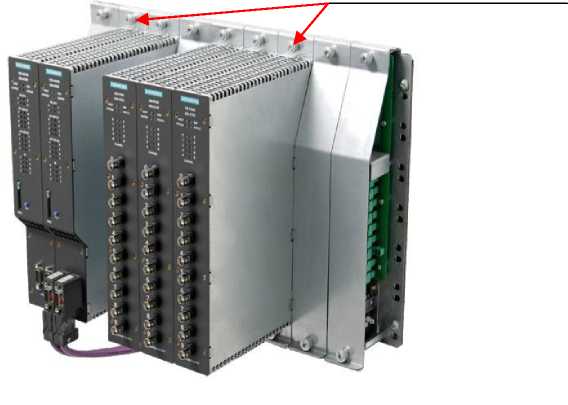

Внешний вид объединительной панели VIB340B с установленными модулями и места пломбировки от несанкционированного доступа приведены на рисунке 5. Пломбировка предусмотрена на болтах крепления модулей к объединительной панели.

Рисунок 3

Рисунок 4

места пломбировки

Рисунок 5

Комплект поставки включает:

• - объединительная панель VIB340B - 1 шт.;

• - процессорные модули VIB320 (VIB321) - от 1 до 6 шт.;

• - модули контроля VIB310 - от 1 до 2 шт.;

• - модуль анализа VIB330 (по требованию Заказчика) - 1 шт.;

• - специальное ПО SIMATIC PDM и СМ500 - 1 CD;

• - эксплуатационная документация - 1 к-т;

• - методика поверки - 1 шт.

..................................................................................................................................... от минус 2 до 22. Номинальная цена единицы младшего разряда, мкВ........................................................3.

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока U, В...................................................................................................................... ± (0,01-U+0,04).

Диапазоны измерений силы постоянного тока, мА.................................от минус 22 до 1;

.....................................................................................................................................от минус 1 до 22.

Номинальная цена единицы младшего разряда, мА.............................................7,9540^-6.

Пределы допускаемой абсолютной погрешности измерений силы постоянного

тока I, мА.......................................................................................................................± (0,01^1+0,04).

Диапазоны измерений напряжения переменного тока (амплитудных значений), В .............................................................................................................. от минус 22 до 2;

.................................................................................................................................... от минус 2 до 22.

Диапазон рабочих частот, Гц........................................................................от 0,1 до 5-10⁴.

Пределы допускаемой относительной погрешности измерений напряжения

переменного тока, %.................................................................................................................... ± 1,5.

Количество входных каналов ............................................................................... от 1 до 60.

Габаритные размеры (ширина x высота x длина), мм, не более:

модулей VIB310, VIB320, VIB321 и VIB330............................................................. 48 х 336 х 231;

панели VIB340B.......................................................................................................... 483 х 337 х 70.

Масса, кг, не более:

модулей VIB310, VIB320, VIB321 и VIB330

панели VIB340B

Напряжение электропитания постоянного тока, В...........................................от 18 до 36.

Потребляемая мощность, Вт, не более

Рабочие условия эксплуатации:

температура окружающего воздуха, °С..............................................................................от 10 до 30;

относительная влажность воздуха (при температуре 20 °С), %, не более

атмосферное давление, кПа................................................................................................от 96 до 104.
