Номер по Госреестру СИ: 50331-12
50331-12 Машины испытательные сервогидравлические
(MTS)
Назначение средства измерений:
Машины испытательные сервогидравлические MTS (далее по тексту - машины) предназначены для измерения силы и деформации при испытаниях материалов на растяжение, сжатие и изгиб в режиме статического или циклического нагружения.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
MTS
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 6 | 15 | 2,50 |
| ПАО "КОРПОРАЦИЯ ВСМПО-АВИСМА" | Юридические лица | 5 | 26 | 5,20 |
| ПАО "ОАК" | Юридические лица | 3 | 12 | 4,00 |
| ПАО КОМПАНИЯ СУХОЙ | Юридические лица | 3 | 6 | 2,00 |
| ФГУП "ВИАМ" | Юридические лица | 2 | 2 | 1,00 |
| Публичное акционерное общество "ОДК-САТУРН" | Юридические лица | 2 | 2 | 1,00 |
| ООО ИЛМиТ | Юридические лица | 2 | 2 | 1,00 |
| ООО "ИЛМИТ" | Юридические лица | 2 | 2 | 1,00 |
| АО "БелЗАН" | Юридические лица | 1 | 7 | 7,00 |
| АО "ОДК-Авиадвигатель" | Юридические лица | 1 | 5 | 5,00 |
| Акционерное общество НАУЧНО-ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ "БЕЛМАГ" | Юридические лица | 1 | 5 | 5,00 |
| ФГУП "НАМИ" | Юридические лица | 1 | 2 | 2,00 |
| АО "ВНИИНМ" | Юридические лица | 1 | 1 | 1,00 |
| АО НПО "БЕЛМАГ" | Юридические лица | 1 | 1 | 1,00 |
| ООО "НПО "Ростар" | Юридические лица | 1 | 1 | 1,00 |
| ООО НПО Ростар | Юридические лица | 1 | 1 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 9ab53415-ff6d-186c-fd80-48a5a23975a3 | 50331-12 | 2020-05-07 | — | актуальная |
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Дата публикации - 07.05.2020
Срок свидетельства - 29.06.2017
Номер записи - 139760
ID в реестре СИ - 362160
Тип производства - серийное
Описание типа
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
нет данных, MTS, MTS 370.10, 370.10, модификация 370.25, модификация 370.10, MTS Landmark model 370.10, мод. 370.10, модификация 370.50, MTS 815, мод. силовой рамы 370.10, MTS-5, MTS мод. 370.25, Машина испытательная сервогидравлическая MTS тип, МТS816RTS, Нет модификации, С43.504, MTS, мод. 370.10, MTS тип 333, 318.50
Изготовитель - Фирма "MTS Systems Corporation"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Кол-во поверок - 153
Выдано извещений - 0
Кол-во периодических поверок - 97
Кол-во средств измерений - 44
Кол-во владельцев - 18
Усредненный год выпуска СИ - 2013
МПИ по поверкам - 16292 дн.
№451 от 2018.03.12 О продлении срока действия свидетельств об утверждении типа средств измерений
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
15034-95 01.01.2001 |
Машины разрывные, G Фирма "MTS Systems Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
15035-95 01.01.2001 |
Машины разрывные, M Фирма "MTS Systems Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
15036-95 01.01.2001 |
Машины разрывные, S Фирма "MTS Systems Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
20880-01 01.03.2006 |
Машины универсальные испытательные, Alliance и Synergie Фирма "MTS Systems Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
20880-06 01.09.2011 |
Системы статических испытаний, MTS Insight Фирма "MTS Systems Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
36902-08 01.02.2013 |
Комплексы измерительно-вычислительные и управляющие, FlexTest и Aero ST Фирма "MTS Systems Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
36902-09 01.01.2015 |
Комплексы измерительно-вычислительные и управляющие, FlexTest Фирма "MTS Systems Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
50331-12 29.06.2017 |
Машины испытательные сервогидравлические, MTS Фирма "MTS Systems Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
52616-13 |
Датчики перемещений, Temposonics G-Series Model GH Фирма "MTS Systems Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
54992-13 30.09.2018 |
Датчики перемещений, Temposonics G-Series Model GH Фирма "MTS Systems Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
56714-14 04.03.2019 |
Датчики силоизмерительные тензорезисторные, 661 Фирма "MTS Systems Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
58782-14 20.10.2019 |
Измерители перемещений индуктивные, MTS LVDT Фирма "MTS Systems Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
61034-15 30.06.2021 |
Системы сбора данных, MTS FlexDAC 20 Фирма "MTS Systems Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
65946-16 14.12.2026 |
Комплексы измерительно-вычислительные и управляющие, FlexTest Фирма "MTS Systems Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
67001-17 |
Датчик перемещения (деформации), MTS632.03F-30 Фирма "MTS Systems Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
68589-17 12.09.2022 |
Машины универсальные испытательные сервогидравлические, MTS Фирма "MTS Systems Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
78045-20 |
Машины испытательные универсальные, MTS Insight Фирма "MTS Systems Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Ввиду большого размера таблиц БД, связанных с средствами поверки, отчет строится в 2 этапа.
На первом этапе выбирается год производства СО (он указывается поверителем при вводе данных о СО, как средстве поверки). Ввиду того, что при вводе данных поверители допускают огромное количество опечаток (присутствую СО с датой производства от 1000 до 3000 годов производства) ограничена возможность выбора года производства СО периодом с 2000 по текущий год.
После выбора года производства строится сводная таблица по СО, применяемым в качестве средства поверки. Отчет строится очень долго!!!! (при построении задействованы 2 таблицы с суммарным количеством записей на конец 2023 года 1.5млд строк, много полей текстовых)!!!! При формировании таблицы из нее исключаются СО для которых не был указан год производства и/или серийный номер.
Таблица содержит следующие сведения: наименование организации поверителя, номер ГСО, заводской номер ГСО, описание ГСО и кол-во поверок за выбранный год.
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 4 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 25 | 0 | 20 | 0 | 17 | 0 | 17 | |||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311482) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 5 | 0 | 5 | 0 | 4 | 0 | 4 | ||
| ПАО "КОРПОРАЦИЯ ВСМПО-АВИСМА" (RA.RU.311434) | 27 | 3 | 0 | 27 | 0 | 27 | 0 | 27 | ||
| ФГУП "ВИАМ" (РОСС СОБ 3.00226.2014) | 3 | 0 | 3 | 0 | 2 | 0 | 2 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 6 | 1 | 0 | 6 | 0 | 4 | 0 | 4 | |
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КОСТРОМСКОЙ ЦСМ" (RA.RU.311489) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 6 | 1 | 0 | 6 | 0 | 5 | 0 | 5 | |
| ФБУ «Пермский ЦСМ» (RA.RU.311363) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 6 | 1 | 0 | 6 | 0 | 5 | 0 | 5 | |
| ФБУ "МУРМАНСКИЙ ЦСМ" (RA.RU.311466) | РСТ | 3 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ОАО "Корпорация "ВСМПО-АВИСМА" (RA.RU.311434) | 13 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 4 | 0 | 4 | 0 | 3 | 0 | 3 | ||
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 8 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311251) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 7 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "МУРМАНСКИЙ ЦСМ" (RA.RU.311466) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Нижегородский ЦСМ» (RA.RU.311315) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Хабаровский ЦСМ» (RA.RU.311273) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Сергиево-Посадский филиал ФБУ «ЦСМ Московской области» (48) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "КВАЗАР" (RA.RU.310696) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| АО «БелЗАН» (RA.RU.312515) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Мурманский ЦСМ Мурманская область |
6459 | 7314 |
|
ФБУ Нижегородский ЦСМ Нижегородская область |
9908 | 7314 |
|
ФБУ Пермский ЦСМ Пермский край |
5884 | 7314 |
|
ФБУ ЦСМ им. А.М. Муратшина в Республике Башкортостан Республика Башкортостан |
8891 | 7314 |
|
ФБУ ЦСМ Татарстан Республика Татарстан |
7432 | 7314 |
Программное обеспечение предназначено для управления работой машины, обработки результатов измерений и подготовки отчетов об испытаниях образцов. Программное обеспечение автономное, устанавливается на компьютер с установочного диска.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
793.00 |
MTS Flex Test |
5.3A |
f3021e87df2e542d8f8 46e01fbd5ec80179e0 0e95980ae686221d8d e055947364b2b6a769 cd7a1390ca66e15d79 3a9447b5ab363ffbb11 d7f78e74c47e9592d8 |
SHA512 |
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений
- А по МИ 3286-2010.
Знак утверждения типа наносится на боковую поверхность корпуса машины в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений:
Методика измерений приведена в документе «Машины испытательные сервогидравлические MTS. Руководство по эксплуатации».
ГОСТ 28840-90 «Машины для испытаний материалов на растяжение, сжатие и изгиб. Общие технические требования».
Техническая документация MTS Systems Corporation (США).
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов установленным законодательством Российской Федерации обязательным требованиям.
Осуществляется по документу МП ТИнТ- 41-2012 «Машины испытательные сервогидравли-ческие MTS, Методика поверки», утверждённому ГЦИ СИ ООО «ТестИнТех» 28.05.2012.
Основное поверочное оборудование:
- рабочие эталоны (динамометры) 2-го разряда с 6=0,12 % в соответствии с ГОСТ Р 8.663-2009 «Государственная поверочная схема для средств измерений силы»;
- Штангенрейсмас ШРЦ-250-0,01 ГОСТ 164-90
- Индикатор ИЧ10 кл. 0 ГОСТ 577-68
- Термометр по ГОСТ 13646 с диапазоном измерения температур (0-50),°С, цена деления 1, °С
Принцип действия машин основан на преобразовании деформации испытуемого образца при его растяжении, сжатии или изгибе, вызванной приложенной силой, в электрический сигнал.
Машины состоят из силовой рамы, силового гидравлического привода, датчика силы, датчика перемещений, вспомогательных устройств для поддержки, фиксации или захвата испытуемых образцов, комплекса измерительно-вычислительного и управляющего (далее контроллер), гидравлической станции.
Силовая рама состоит из неподвижного основания с закрепленными на нем двумя или четырьмя стальными направляющими колоннами и поперечины. Поперечина может перемещаться на колоннах для изменения рабочего пространства между основанием и поперечиной с фиксацией в требуемом положении стопорами.
Силовой гидравлический привод монтируется на раме, и приводится в действие давлением, создаваемым гидравлической станцией.
Испытываемый образец устанавливается между подвижным элементом силового привода и неподвижными элементами рамы при помощи вспомогательных устройств. Сила, создаваемая силовым приводом и прикладываемая к испытываемому образцу, измеряется датчиком силы. Датчик перемещения, расположенный внутри привода, измеряет линейное перемещение подвижного элемента силового гидравлического привода. Сигналы от датчиков силы и перемещения поступают в контроллер.
Контроллер измеряет и регистрирует выходные электрические аналоговые сигналы датчиков силы и перемещения, обрабатывает и анализирует полученную информацию, и | формирует сигналы управления.
Машины испытательные сервогидравлические MTS выпускаются в 17 модификациях: 311, 316, 351 с силовыми рамами с четырьмя направляющими колоннами, 315, 318, 319, 322, 331, 333, 335, 349, 350, 359, 370.02, 370.10, 370.25, 370.50 с силовыми рамами с двумя направляющими колоннами.

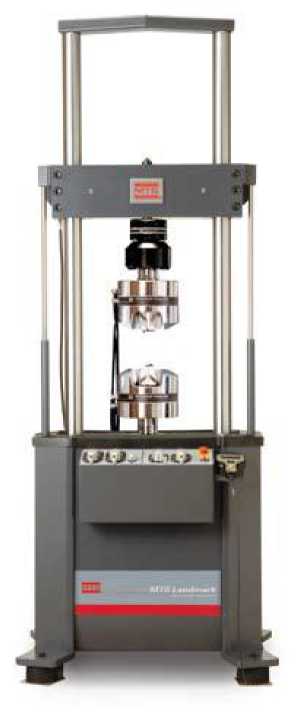

Общий вид машин представлен на рисунках 1 и 2.

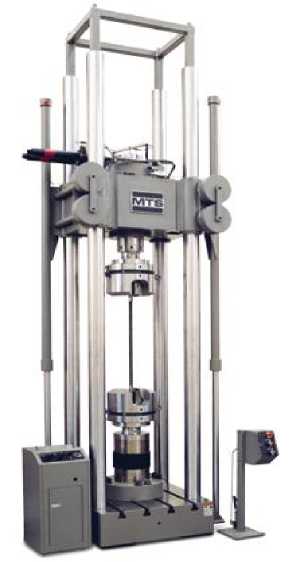

Рисунок 1. Общий вид машины испытательной сервогидравлической MTS с силовой рамой 370.25 с двумя колоннами.

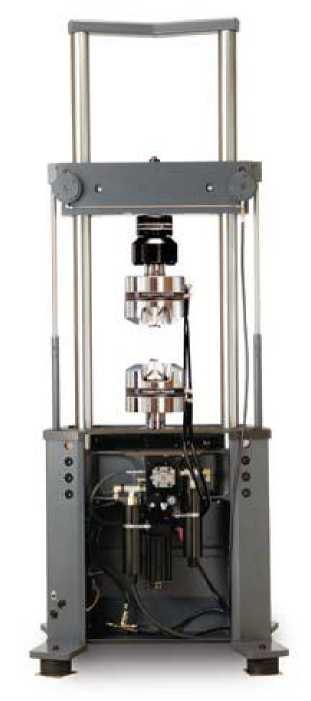

Рисунок 2. Общий вид машины испытательной сервогидравлической MTS с силовой рамой 311 с четырьмя колоннами.
|
Наименование |
Количество, шт. |
|
Силовая рама в сборе с силовым приводом |
1 |
|
Г идравлическая станция |
1 |
|
Датчик силы |
1 |
|
Вспомогательные устройства для поддержки, фиксации или захвата испытуемых образцов, комплект |
1 |
|
Контроллер |
1 |
|
Программное обеспечение 793.00 MTS FlexTest |
1 |
|
Комплект кабелей электрических |
1 |
|
Комплект шлангов гидравлических |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки |
1 |
Предел допускаемой относительной погрешности измерения нагрузки
Предел допускаемой основной относительной погрешности измерения
перемещений в диапазоне 0.1-1L (в % от измеряемого перемещения)
Предел допускаемой основной абсолютной погрешности измерения
перемещений в диапазоне 0-0.1L, мм
Технические характеристики приведены в Таблице 2 и 3. Таблица 2
|
Модификация силовой рамы |
Наибольшая предельная нагрузка, кН |
Полный диапазон измерений перемещений силового привода, L, мм |
|
311 |
100, 250, 500, 1000, 2000 |
100, 150, 250, 300 |
|
315 |
1600, 2700, 4600 |
25, 100, 150, 250 |
|
316 |
500, 1000, 1500, 2000 |
100, 150, 250 |
|
318 |
25, 50, 100, 250, 500, 1000 |
100, 150, 250 |
|
319 |
25, 50, 100, 250, 500, 1000 |
25, 100, 150, 250 |
|
322 |
25, 50, 68, 100, 250, 500 |
100, 150, 250 |
|
331 |
10, 50, 100 |
25, 100, 150 |
|
333 |
25 |
50 |
|
335 |
15 |
100, 150 |
|
349 |
15, 25 |
100, 150, 250 |
|
350 |
25, 50, 68, 100 |
100, 150, 250 |
|
351 |
50, 68, 100, 150, 250 |
100, 150, 250 |
|
359 |
5, 25 |
100, 150, 250 |
|
370.02 |
15, 25 |
100, 150, 250 |
|
370.10 |
15, 25, 50, 100 |
100, 150, 250 |
|
370.25 |
100, 250 |
100, 150, 250 |
|
370.50 |
250, 500 |
100, 150, 250 |
Таблица 3
|
Г абаритные размеры машины |
наименьшее значение |
наибольшее значение |
|
ширина, мм |
600 |
1600 |
|
глубина, мм |
550 |
1500 |
|
высота, мм |
1300 |
8938 |
|
масса машины, кг |
190 |
31500 |
|
Потребляемая мощность машины, кВт |
11 |
270 |
