Номер по Госреестру СИ: 68589-17
68589-17 Машины универсальные испытательные сервогидравлические
(MTS)
Назначение средства измерений:
Машины универсальные испытательные сервогидравлические MTS (далее по тексту -машины) предназначены для измерений силы, деформации и крутящего момента силы при испытаниях материалов, изделий и конструкций на растяжение, сжатие и изгиб.
Аналитический паспорт типа средства измерений
68589-17 — Машины универсальные испытательные сервогидравлические
MTS
Фирма "MTS Systems Corporation"
СОЕДИНЕННЫЕ ШТАТЫ
МПИ: 1 год
Действует
19
организаций11
владельцев1
версий67
Всего поверок
по агрегатам с 2010 года
3
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
19
Организаций-поверителей
эффективное число: 9.3
11
Владельцев СИ
эффективное число: 9
18
Экземпляров СИ
по агрегатам владельцев / организаций
88.1%
Периодические поверки
первичные: 4.5%
1.49%
Непригодность
1 извещений
44.8%
Поверки юрлиц
доля в общем объёме
4 319 ₽
Средневзвешенная цена
медиана: 4 502 ₽
100%
Покрытие ценами
расчётный известный объём: 38 796 ₽
2 011,3 лет
Средний возраст парка
взвешено по годовому объёму
364 дн.
Наблюдаемый МПИ
по фактическим интервалам
1 072
Концентрация поверителей
HHI; доля топ-5: 56.7%
1 111
Концентрация владельцев
HHI; доля топ-5: 66.7%
24
Модификаций
на графике — наиболее массовые
100%
Полнота данных
карточка, рынок, документы и связи
17
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 67 поверок; пик пришёлся на 2023 год (16).
- Последний завершённый год показал рост на 11.1% (2025 к 2024).
- Показатель 2026 года является неполным YTD и не сравнивается напрямую с полным предыдущим годом.
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет 22.3%.
- Рынок представлен 19 организациями; концентрация низкая (HHI 1072), доля топ-5 — 56.7%.
- В базе найдено 11 владельцев и 18 экземпляров СИ; доля пяти крупнейших владельцев — 66.7%.
- Средневзвешенная цена поверки — 4 319 руб.; ценами покрыто 100% годового объёма, расчётный известный объём услуг — 38 796 руб.
- Доля извещений о непригодности составляет 1.49% от всех поверок.
- Наблюдаемый средний интервал между поверками — около 364 дней; средний возраст парка по агрегатам организаций — 2 011,3 лет.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 100%.
Документы и быстрые переходы
Пик активности: 2023 — 16
Долгосрочный CAGR: 22.3%
Активных версий: 1
Ценовой диапазон: 3 928–4 502 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| ООО "ИЛМИТ" | Юридические лица | 3 | 6 | 2,00 |
| Юр. Лицо | Юридические лица | 3 | 5 | 1,67 |
| юридическое лицо | Юридические лица | 2 | 5 | 2,50 |
| ОАО "Концерн КЭМЗ" | Юридические лица | 2 | 4 | 2,00 |
| ФГУП "ВИАМ" | Юридические лица | 2 | 2 | 1,00 |
| ФГУП "ЦАГИ" | Юридические лица | 1 | 2 | 2,00 |
| АО «У-УАЗ» | Юридические лица | 1 | 2 | 2,00 |
| АО "У-УАЗ" | Юридические лица | 1 | 1 | 1,00 |
| ФГУП "СибНИА им. С.А.Чаплыгина" | Юридические лица | 1 | 1 | 1,00 |
| Акционерное общество "Улан-Удэнский авиационный завод" | Юридические лица | 1 | 1 | 1,00 |
| ООО "Улан-Удэнский авиационный завод" | Юридические лица | 1 | 1 | 1,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 9def24f5-d1b5-6fdf-4dd3-b386d6f10286 | 68589-17 | 2020-05-07 | — | актуальная |
Испытательная лаборатория
Испытания, сертификация и метрологическая экспертиза
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Лаборатория 705 / ИЛ ПО 705_1009lab.ru
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…

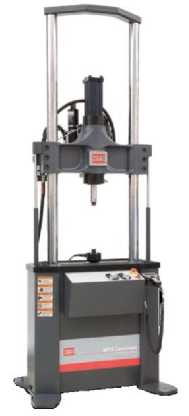

Внешний вид.
Машины универсальные испытательные сервогидравлические
Рисунок № 1

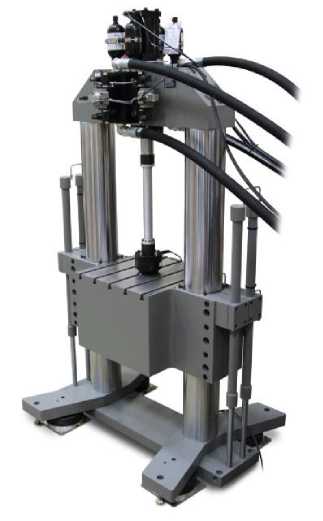

Внешний вид.
Машины универсальные испытательные сервогидравлические
Рисунок № 2
Внешний вид.
Машины универсальные испытательные сервогидравлические
Рисунок № 3
Внешний вид.
Машины универсальные испытательные сервогидравлические
Рисунок № 4
Внешний вид.
Машины универсальные испытательные сервогидравлические
Рисунок № 5
Внешний вид.
Машины универсальные испытательные сервогидравлические
Рисунок № 6
Внешний вид.
Машины универсальные испытательные сервогидравлические
Рисунок № 7
Внешний вид.
Машины универсальные испытательные сервогидравлические
Рисунок № 8
Внешний вид.
Машины универсальные испытательные сервогидравлические
Рисунок № 9
Внешний вид.
Машины универсальные испытательные сервогидравлические
Рисунок № 10
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 12.09.2022
Номер записи - 160258
ID в реестре СИ - 382658
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
MTS 370.10, 311.31, 370.25, модификация 370.25, модификация 370.10, MTS 311.31, MTS 322.21, MTS 370.25, МТS Landmark 370.10, 311.21, модификация 370.50, мод. MTS Е45.105, мод. MTS Е43.104, АСН, MTS, мод. 370.10, MTS L370.10, MTS E44.105, MTS E43.104, MTS 370.50, MTS (мод. 370.10)
Производитель
Изготовитель - Фирма "MTS Systems Corporation"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 67
Выдано извещений - 1
Кол-во периодических поверок - 59
Кол-во средств измерений - 29
Кол-во владельцев - 11
Усредненный год выпуска СИ - 2006
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1921 от 2017.09.12 Об утверждении типов средств измерений
Наличие аналогов СИ: Машины универсальные испытательные сервогидравлические (MTS)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
68589-17 Машины универсальные испытательные сервогидравлические (MTS) Фирма "MTS Systems Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
78901-20 Машины универсальные испытательные (УТС 115) Общество с ограниченной ответственностью «Тестсистемы» (ООО «Тестсистемы») (РОССИЯ г. Иваново) |
|
68589-17 Машины универсальные испытательные сервогидравлические (MTS) Фирма "MTS Systems Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) | 87140-22 Машины универсальные испытательные сервогидравлическиеФирма "MTS Systems Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
|
68589-17 Машины универсальные испытательные сервогидравлические (MTS) Фирма "MTS Systems Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
69898-17 Машины испытательные универсальные гидравлические (УИМ-Д) ООО "Метротест" (РОССИЯ г.Нефтекамск) |
Все средства измерений Фирма "MTS Systems Corporation"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
15034-95 01.01.2001 |
Машины разрывные, G Фирма "MTS Systems Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
15035-95 01.01.2001 |
Машины разрывные, M Фирма "MTS Systems Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
15036-95 01.01.2001 |
Машины разрывные, S Фирма "MTS Systems Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
20880-01 01.03.2006 |
Машины универсальные испытательные, Alliance и Synergie Фирма "MTS Systems Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
20880-06 01.09.2011 |
Системы статических испытаний, MTS Insight Фирма "MTS Systems Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
36902-08 01.02.2013 |
Комплексы измерительно-вычислительные и управляющие, FlexTest и Aero ST Фирма "MTS Systems Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
36902-09 01.01.2015 |
Комплексы измерительно-вычислительные и управляющие, FlexTest Фирма "MTS Systems Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
50331-12 29.06.2017 |
Машины испытательные сервогидравлические, MTS Фирма "MTS Systems Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
52616-13 |
Датчики перемещений, Temposonics G-Series Model GH Фирма "MTS Systems Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
54992-13 30.09.2018 |
Датчики перемещений, Temposonics G-Series Model GH Фирма "MTS Systems Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
56714-14 04.03.2019 |
Датчики силоизмерительные тензорезисторные, 661 Фирма "MTS Systems Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
58782-14 20.10.2019 |
Измерители перемещений индуктивные, MTS LVDT Фирма "MTS Systems Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
61034-15 30.06.2021 |
Системы сбора данных, MTS FlexDAC 20 Фирма "MTS Systems Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
65946-16 14.12.2026 |
Комплексы измерительно-вычислительные и управляющие, FlexTest Фирма "MTS Systems Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
67001-17 |
Датчик перемещения (деформации), MTS632.03F-30 Фирма "MTS Systems Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
68589-17 12.09.2022 |
Машины универсальные испытательные сервогидравлические, MTS Фирма "MTS Systems Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
78045-20 |
Машины испытательные универсальные, MTS Insight Фирма "MTS Systems Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Ввиду большого размера таблиц БД, связанных с средствами поверки, отчет строится в 2 этапа.
На первом этапе выбирается год производства СО (он указывается поверителем при вводе данных о СО, как средстве поверки). Ввиду того, что при вводе данных поверители допускают огромное количество опечаток (присутствую СО с датой производства от 1000 до 3000 годов производства) ограничена возможность выбора года производства СО периодом с 2000 по текущий год.
После выбора года производства строится сводная таблица по СО, применяемым в качестве средства поверки. Отчет строится очень долго!!!! (при построении задействованы 2 таблицы с суммарным количеством записей на конец 2023 года 1.5млд строк, много полей текстовых)!!!! При формировании таблицы из нее исключаются СО для которых не был указан год производства и/или серийный номер.
Таблица содержит следующие сведения: наименование организации поверителя, номер ГСО, заводской номер ГСО, описание ГСО и кол-во поверок за выбранный год.
Кто поверяет Машины универсальные испытательные сервогидравлические (MTS)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФГУП "ЦАГИ" (РОСС СОБ 3.00082.2013) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ВЕС" (RA.RU.311992) | 3 | 3 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВИАМ" (РОСС СОБ 3.00226.2014) | 4 | 0 | 4 | 0 | 2 | 0 | 2 | |||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФГУП "ЦАГИ" (РОСС СОБ 3.00082.2013) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "ДАГЕСТАНСКИЙ ЦСМ" (RA.RU.311505) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 4 | 0 | 4 | 0 | 2 | 0 | 2 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| НИЦ "КУРЧАТОВСКИЙ ИНСТИТУТ" - ВИАМ (RA.RU.312629) | 17 | 2 | 0 | 17 | 0 | 0 | 0 | 0 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ФАУ "ЦАГИ" (РОСС СОБ 3.00082.2013) | 3 | 0 | 3 | 0 | 0 | 0 | 0 | |||
| ООО "ФОРТОТЕСТ" (RA.RU.314530) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 5 | 1 | 0 | 5 | 1 | 0 | 0 | 0 | |
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Машины универсальные испытательные сервогидравлические (MTS)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение предназначено для управления работой машины, обработки результатов измерений и подготовки отчетов об испытаниях образцов. Программное обеспечение автономное, устанавливается на компьютер с установочного диска. Разработчиком произведено разделение программного обеспечения на метрологически значимую и незначимую части.
Таблица 1 - Идентификационные данные ПО
|
Идентификационное данные ПО |
Значения |
|
Идентификационное наименование ПО |
MTS Flex Test |
|
Номер версии ПО |
5.6 В(не ниже) |
|
Цифровой идентификатор ПО |
- |
Уровень защиты ПО - средний, в соответствии с Р 50.2.077 - 2014.
Испытания, сертификация и метрологическая экспертиза — Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Знак утверждения типа
Знак утверждения типананосится на боковую поверхность корпуса машины в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам
ГОСТ 28840-90 Машины для испытаний материалов на растяжение, сжатие и изгиб. Общие технические требования
ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм
Техническая документация фирмы MTS Systems Corporation., США
Поверка
Поверкаосуществляется по документу МП ТИнТ 207-2017 «Машины универсальные испытательные сервогидравлические MTS. Методика поверки», утверждённому ООО «ТестИнТех» 27.03.2017 г.
Основные средства поверки:
- динамометры 2-го разряда по ГОСТ 8.640-2014, основная погрешность ±0,12%;
- рабочие эталоны единицы массы 4-го разряда (гири) по ГОСТ 8.021-2015;
- система лазерная измерительная XL-80 (рег. №35362-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
MTS Systems Corporation, США
Адрес: 14000 Technology Drive, Eden Prairie, MN 55344
Заявитель
Общество с ограниченной ответственностью «СИНЕРКОН» (ООО «СИНЕРКОН»)
Адрес: 117105, Россия, г. Москва, Варшавское шоссе, д.32
Тел.: (495) 611-15-37; Факс: (495) 741-59-04
Испытательный центр
Общество с ограниченной ответственностью «ТестИнТех» (ООО «ТестИнТех»)
Адрес: 123308, Москва, ул. Мневники, д. 1
Тел.: (499) 944-40-40
Принцип действия машин основан на преобразовании деформации испытуемого образца при его растяжении, сжатии, или изгибе, вызванной приложенной силой, в электрический сигнал.
Машины состоят из силовой рамы, силового гидравлического привода, датчика силы, датчика перемещения, вспомогательных устройств для поддержки, фиксации или захвата испытуемых образцов, комплекса измерительно-вычислительного и управляющего (далее -контроллер), гидравлической станции. Силовая рама состоит из неподвижного основания с закрепленными на нем двумя или четырьмя стальными направляющими колоннами и поперечины. Поперечина может перемещаться по направляющим колоннам для изменения зоны рабочего пространства с фиксацией в требуемом положении стопорами, либо быть изготовлена неподвижной.
Силовой гидравлический привод монтируется на раме (на неподвижном основании или на поперечине, рис. 1) и приводится в действие давлением, создаваемым гидравлической станцией.
Испытываемый образец устанавливается между подвижным элементом силового привода и неподвижными элементами рамы при помощи вспомогательных устройств. Сила, создаваемая силовым приводом и прикладываемая к испытываемому образцу, измеряется датчиком силы. Датчик перемещения, расположенный внутри привода, измеряет линейное перемещение подвижного элемента силового гидравлического привода. Сигналы от датчиков силы и перемещения поступают в контроллер.
Контроллер измеряет и регистрирует выходные электрические аналоговые сигналы датчиков силы и перемещения, обрабатывает и анализирует полученную информацию, и формирует сигналы управления.
Машины могут оснащаться несколькими одновременно работающими датчиками силы (до 6-и шт., рис. 2) и сменными датчиками силы.
Машины выпускаются в 31 модификации: 311.11, 311.21, 311.21s, 311.31, 311.32, 311.41, 311.51, 316.01, 316.02, 316.03, 316.04 с силовыми рамами с четырьмя направляющими колоннами, 322.21, 322.31, 322.41, 370.02, 370.10, 370.25, 370.50, 831.50, 834.100, 835.15, 849.15, 849.25, 850.25, 850.50, 852.25, 852.25, 852.67, 852.110 315.01, 315.02 с силовыми рамами с двумя направляющими колоннами. Машины в модификациях 322.21, 322.31, 322.41 по желанию клиента могут оснащаться дополнительным гидравлическим приводом, датчиком силы и датчиком перемещения для приложения к образцу поперечной нагрузки.

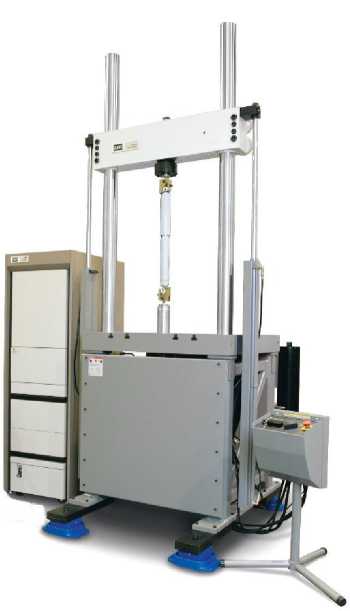

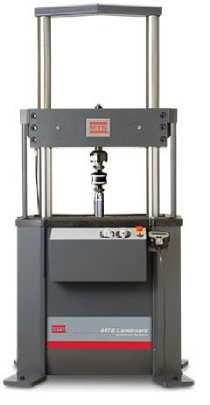

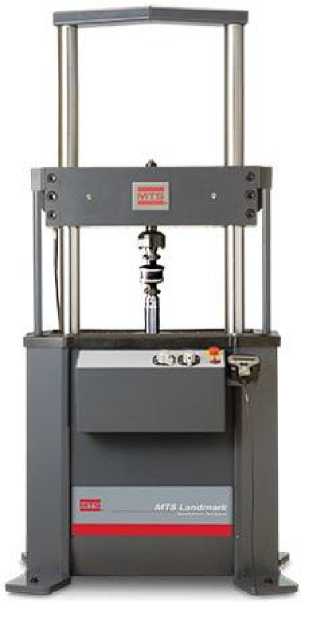

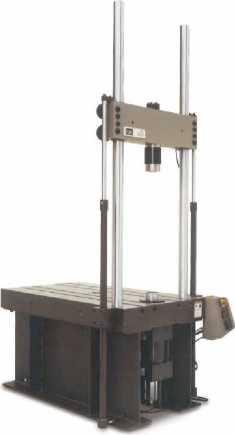

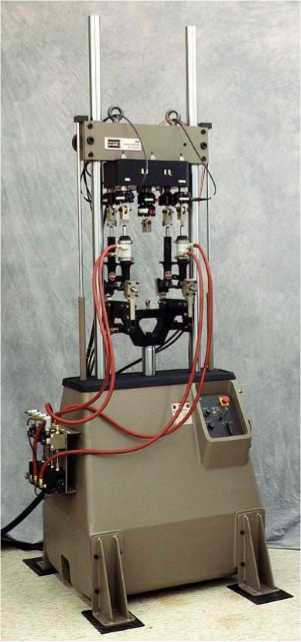

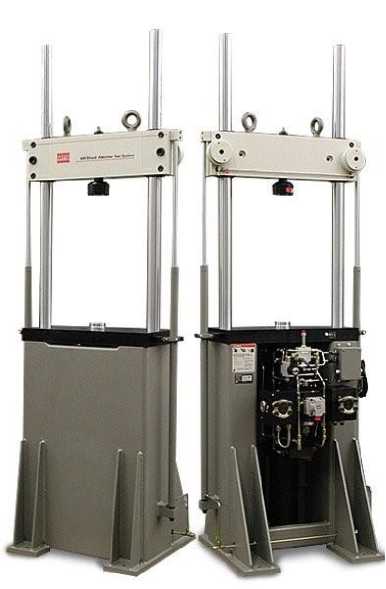

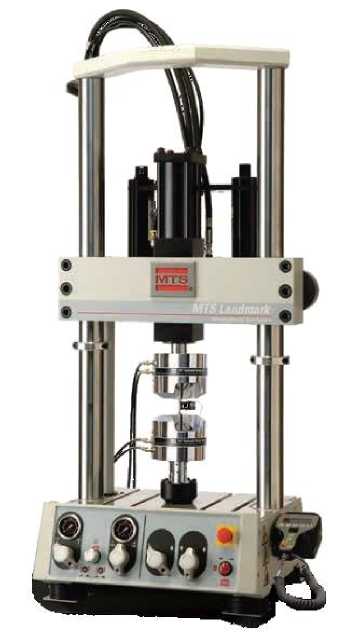

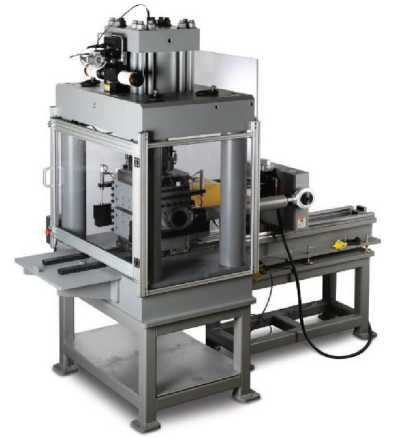

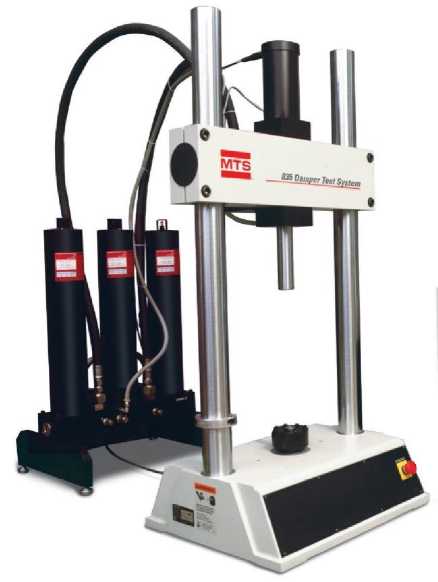

Общий вид машин представлен на рисунках 3 - 6.
а) б)

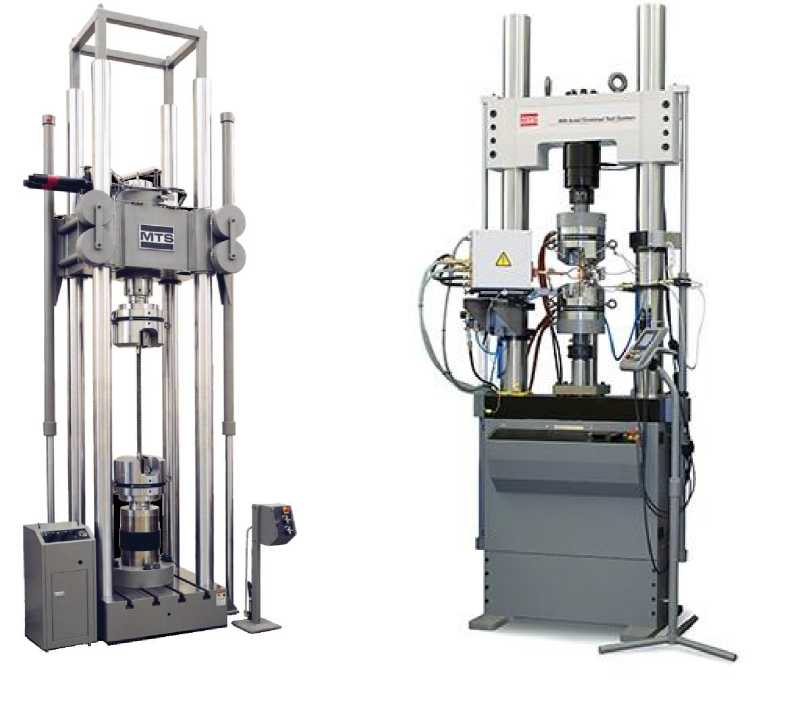

Рисунок 1 - Общий вид машин универсальных испытательных сервогидравлических а) с гидроцилиндром, расположенным на неподвижном основании б) с гидроцилиндром, расположенном на поперечине рамы

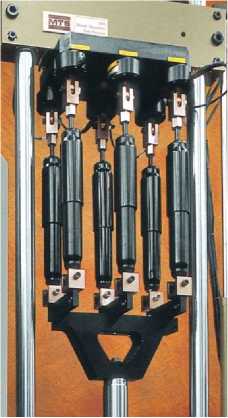

Рисунок 2 - Вид оснастки машины с 6-ю датчиками силы
в)
б)
в)
г)
а)
в)
б)
г)
а) б)

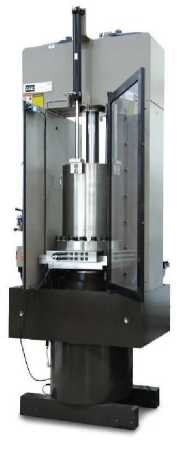

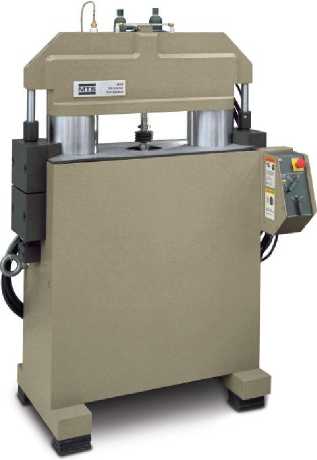

Рисунок 6 - Общий вид машин универсальных испытательных сервогидравлических MTS:
а) модификации 315.01, 315.02 б) модификации 316.01, 316.02, 316.03, 316.04 Пломбирование машин универсальных испытательных сервогидравлических MTS не
предусмотрено.
Таблица 4 -
|
Наименование |
Количество, шт |
|
Силовая рама в сборе с силовым приводом |
1 |
|
Комплект кабелей электрических (комплект) |
1 |
|
Комплект шлангов гидравлических (комплект) |
1 |
|
Г идравлическая насосная станция |
1 |
|
Программное обеспечение (комплект) |
1 |
|
Персональный компьютер |
1 |
|
Руководство по эксплуатации «Машины универсальные испытательные сервогидравлические MTS.Руководство по эксплуатации» |
1 |
|
Методика поверки МП ТИнТ 207-2017 «Машины универсальные испытательные сервогидравлические MTS. Методика поверки» |
1 |
|
Наименование |
Количество, шт |
|
Дополнительные датчики силы |
количество по заказу |
|
Дополнительный силовой привод |
количество по заказу |
|
Вспомогательные принадлежности (комплект, по заказу) |
1 |

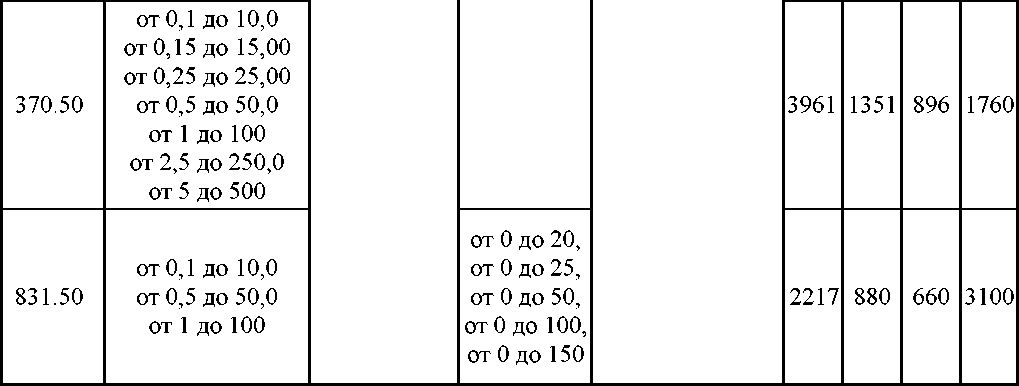

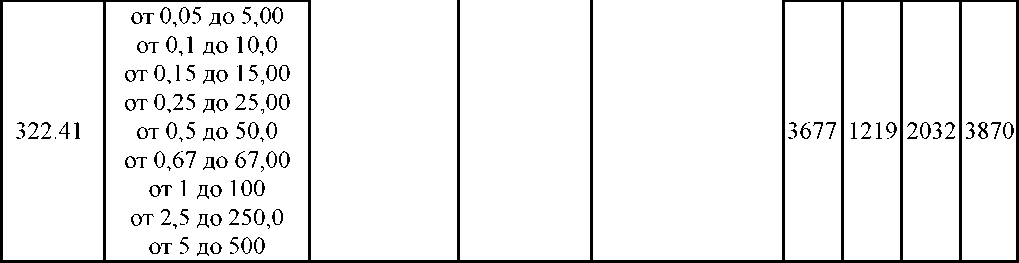

Таблица 2.1 - Основные метрологические и технические характеристики серий 311, 322, 370, 831, 834, 835, 849, 850, 852
|
Модификация |
Диапазоны измерений силы, кН |
Пределы допускаемой относительной погрешности измерений силы,% |
Диапазон измерений перемещения, мм |
Пределы допускаемой погрешности измерений перемещения |
Высота, мм, не более |
Ширина, мм, не более |
Глубина, мм, не более |
Масса, кг, не более |
|
311.11 |
от 0,025 до 2,500 от 0,05 до 5,00 от 0,1 до 10,0 от 0,15 до 15,00 от 0,25 до 25,00 от 0,5 до 50,0 от 1 до 100 от 2,5 до 250,0 |
±0,5 |
0 до 50, от 0 до 100, от 0 до 150, от 0 до 250, от 0 до 300 |
±50 мкм в диапазоне от 0 до 0,1 •L включ.; ±1 % в диапазоне св. 0,1 •L до верхнего предела измерений, где L- максимальное перемещение поршня, мм |
2555 |
943 |
711 |
900 |
|
311.21 |
от 0,05 до 5,00 от 0,1 до 10,0 от 0,15 до 15,00 от 0,25 до 25,00 от 0,5 до 50,0 от 1 до 100 от 2,5 до 250,0 от 5 до 500 |
3125 |
1060 |
944 |
2000 | |||
|
311.21s |
от 0,05 до 5,00 от 0,1 до 10,0 от 0,15 до 15,00 от 0,25 до 25,00 от 0,5 до 50,0 от 1 до 100 от 2,5 до 250,0 от 5 до 500 |
6400 |
1220 |
1061 |
3500 | |||
|
311.31 |
от 0,1 до 10,0 от 0,15 до 15,00 от 0,25 до 25,00 от 0,5 до 50,0 от 1 до 100 от 2,5 до 250,0 от 5 до 500 от 10 до 1000 |
5486 |
1219 |
1016 |
4100 | |||
|
311.32 |
от 0,1 до 10,0 от 0,15 до 15,00 от 0,25 до 25,00 от 0,5 до 50,0 от 1 до 100 от 2,5 до 250,0 от 5 до 500 |
5486 |
1219 |
1016 |
4100 |
Продолжение таблицы 2.1
|
Модификация |
Диапазоны измерений силы, кН |
Пределы допускаемой относительной погрешности измерений силы,% |
Диапазон измерений перемещения, мм |
Пределы допускаемой погрешности измерений перемещения |
Высота, мм, не более |
Ширина, мм, не более |
Глубина, мм, не более |
Масса, кг, не более |
|
311.41 |
от 0,25 до 25,00 от 0,5 до 50,0 от 1 до 100 от 2,5 до 250,0 от 5 до 500 от 10 до 1000 от 15 до 1500 от 25 до 2500 |
±0,5 |
от 0 до 50, от 0 до 100, от 0 до 150, от 0 до 250, от 0 до 300 |
±50 мкм в диапазоне от 0 до 0,1 •L включ.; ±1 % в диапазоне св. 0,1 •L до верхнего предела измерений, где L- максимальное перемещение поршня, мм |
6768 |
1496 |
1169 |
9525 |
|
311.51 |
от 0,5 до 50,0 от 1 до 100 от 2,5 до 250,0 от 5 до 500 от 10 до 1000 от 15 до 1500 от 25 до 2500 |
8584 |
1903 |
1397 |
2150 0 | |||
|
322.21 |
от 0,01 до 1,00 от 0,025 до 2,500 от 0,05 до 5,00 от 0,1 до 10,0 от 0,15 до 15,00 от 0,25 до 25,00 от 0,5 до 50,0 от 0,67 до 67,00 от 1 до 100 |
2489 |
864 |
2032 |
1370 | |||
|
322.31 |
от 0,025 до 2,500 от 0,05 до 5,00 от 0,1 до 10,0 от 0,15 до 15,00 от 0,25 до 25,00 от 0,5 до 50,0 от 0,67 до 67,00 от 1 до 100 от 2,5 до 250,0 |
3010 |
1016 |
2032 |
2050 |
Продолжение таблицы 2.1
|
Модификация |
Диапазоны измерений силы, кН |
Пределы допускаемой относительной погрешности измерений силы,% |
Диапазон измерений перемещения, мм |
Пределы допускаемой погрешности измерений перемещения |
Высота, мм, не более |
Ширина, мм, не более |
Глубина, мм, не более |
Масса, кг, не более |
|
370.02 |
от 0,0001 до 0,0100 от 0,001 до 0,100 от 0,0025 до 0,2500 от 0,005 до 0,500 от 0,01 до 1,00 от 0,025 до 2,500 от 0,05 до 5,00 от 0,1 до 10,0 от 0,15 до 15,00 от 0,25 до 25,00 |
±0,5 |
от 0 до 50, от 0 до 100, от 0 до 150, от 0 до 250, от 0 до 300 |
±50 мкм в диапазоне от 0 до 0,1 •L включ., ±1 % в диапазоне св. 0,1 •L до верхнего предела измерений, где L- максимальное перемещение поршня, мм |
2624 |
622 |
577 |
286 |
|
370.10 |
от 0,005 до 0,500 от 0,01 до 1,00 от 0,025 до 2,500 от 0,05 до 5,00 от 0,1 до 10,0 от 0,15 до 15,00 от 0,25 до 25,00 от 0,5 до 50,0 от 0,67 до 67,00 от 1 до 100 |
3498 |
1018 |
698 |
820 | |||
|
370.25 |
от 0,05 до 5,00 от 0,1 до 10,0 от 0,15 до 15,00 от 0,25 до 25,00 от 0,5 до 50,0 от 1 до 100 от 2,5 до 250,0 |
3998 |
1112 |
737 |
1095 |
Продолжение таблицы 2.1
|
Модификация |
Диапазоны измерений силы, кН |
Пределы допускаемой относительной погрешности измерений силы,% |
Диапазон измерений перемещения, мм |
Пределы допускаемой погрешности измерений перемещения |
Высота, мм, не более |
Ширина, мм, не более |
Глубина, мм, не более |
Масса, кг, не более |
|
834.100 |
от 0,25 до 25,00 от 0,5 до 50,0 от 0,68 до 68,00 от 1 до 100 |
±0,5 |
от 0 до 20, от 0 до 25, от 0 до 50, от 0 до 100, от 0 до 150 |
±50 мкм в диапазоне от 0 до 0,1 •L включ., ±1 % в диапазоне св. 0,1 •L до верхнего предела измерений, где L- максимальное перемещение поршня, мм |
2486 |
1397 |
1016 |
3400 |
|
835.15 |
от 0,07 до 7,00 от 0,15 до 15,00 |
от 0 до 100, от 0 до 150 |
2630 |
622 |
577 |
320 | ||
|
849.15 |
от 0,025 до 2,500 от 0,15 до 15,00 |
от 0 до 100, от 0 до 150, от 0 до 250 |
2642 |
940 |
648 |
500 | ||
|
849.25 |
от 0,025 до 2,500 от 0,15 до 15,00 от 0,25 до 25,00 |
3130 |
1345 |
1283 |
2813 | |||
|
850.25 |
от 0,25 до 25,00 |
от 0 до 100, от 0 до 150, от 0 до 250 |
3130 |
1345 |
1283 |
2813 | ||
|
850.50 |
от 0,25 до 25,00 от 0,5 до 50,0 от 0,68 до 68,00 от 1 до 100 |
3150 |
1067 |
1143 |
1700 | |||
|
852.25 |
от 0,25 до 25,00 |
от 0 до 100 от 0 до 150 от 0 до 250 |
2556 |
850 |
667 |
2813 | ||
|
852.50 |
от 0,5 до 50,0 |
3308 |
1414 |
1149 |
3100 | |||
|
852.67 |
от 0,67 до 67,00 |
3308 |
1414 |
1149 |
3100 | |||
|
852.110 |
от 1,1 до 110,0 |
3308 |
1414 |
1149 |
5000 |
Таблица 2.2 - Основные метрологические и технические характеристики серий 315, 316
|
Модификация |
Диапазоны измерений силы, на сжатие, кН |
Диапазоны измерений силы, на растяжение, кН |
Пределы допускаемой относительной погрешности измерений силы,% |
Диапазон измерений перемещения, мм |
Пределы допускаемой погрешности измерений перемещения |
Высота, мм, не более |
Ширина, мм, не более |
Глубина, мм, не более |
Масса, кг, не более |
|
315.01 |
от 16 до 1600 |
от 16 до 1050 |
±0,5 |
от 0 до 50, от 0 до 100, от 0 до 150, от 0 до 250 |
±50 мкм в диапазоне от 0 до 0,1 Ъ включ., ±1 % в диапазоне св. 0,1 Ъ до верхнего предела измерений, где L-максимальное перемещение поршня, мм |
2184 |
711 |
483 |
2359 |
|
315.02 |
от 27 до 2700 |
от 27 до 1350 |
2337 |
914 |
610 |
3855 | |||
|
316.01 |
от 5 до 500 |
от 5 до 290 |
2042 |
965 |
762 |
2512 | |||
|
316.02 |
от 10 до 1000 |
от 10 до 650 |
2263 |
1118 |
762 |
3266 | |||
|
316.03 |
от 15 до 1500 |
от 15 до 960 |
2324 |
1118 |
762 |
3400 | |||
|
316.04 |
от 20 до 2000 |
от 20 до 1330 |
2349 |
1118 |
762 |
3855 |
Таблица 3
|
Условия эксплуатации: | |
|
- температура, °С |
от +10 до +40 |
|
- относительная влажность, % |
от 5 до 85 |
