Сведения о средстве измерений: 52616-13 Датчики перемещений

Номер по Госреестру СИ: 52616-13
52616-13 Датчики перемещений
(Temposonics G-Series Model GH)

Назначение средства измерений:
Датчики перемещений Temposonics G-Series Model GH предназначены для измерения линейных перемещений при проведении статических и повторно-статических испытаний образцов и агрегатов.

сертификация программного обеспечения
Внешний вид. Датчики перемещений, http://oei-analitika.ru рисунок № 1
Внешний вид.
Датчики перемещений
Рисунок № 1

Общие сведения

Дата публикации - 07.05.2020
Срок свидетельства -
Номер записи - 142432
ID в реестре СИ - 364832
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да

Модификации СИ

Производитель

Изготовитель - Фирма "MTS Systems Corporation"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Казань — столица Республики Татарстан

Один из крупнейших экономических, научных и культурных центров России. Город, площадью около 412 кв. км, где проживает 1,2 млн. человек более 101 национальности, расположен на левом берегу Волги по обе стороны реки Казанки. В 2005 году Казань будет отмечать свое тысячелетие. Богатое прошлое города связано с древней цивилизацией казанских татар и их прямых предков - волжских булгар. Город, лежащий на границе Европы и Азии, был и остается связующим звеном между Западом и Востоком и хранит традиции двух великих культур.

Казань, с ее впечатляющим Кремлем, мечетями, церквями и богатыми музеями, является уникальной туристической достопримечательностью вдоль Волги и включена в список городов Всемирного наследия, награждена дипломами и медалью ЮНЕСКО. Это город театров, музеев, город музыки, международных фестивалей, богатейших библиотек, новейших технологий, деловых партнерств и богатого научного потенциала.

В городе два гиганта авиационной промышленности - ГУП "Казанское авиационное производственное объединение" и ОАО "Казанский вертолетный завод". Знаковым событием для города стало начало серийного производства самолета ТУ-214 на ГУП КАПО им. С.П. Горбунова. ОАО "КВЗ" стал широко известен как производитель вертолетов МИ-8, МИ-17, которые блестяще зарекомендовали себя в эксплуатации более чем в 50 странах мира.

В Казани расположено одно из крупнейших химических предприятий страны - ОАО "Казаньоргсинтез", ведущий производитель полиэтилена высокого и низкого давления, полиэтиленовых труб, синтетических теплоносителей, фенола, ацетона, химикатов для нефтедобычи и осушки природного газа.

Отчет "Анализ рынка поверки в Казани" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Казань.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Наличие аналогов СИ: Датчики перемещений (Temposonics G-Series Model GH)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "MTS Systems Corporation"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
15034-95
01.01.2001
Машины разрывные, G
Фирма "MTS Systems Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
2 года
15035-95
01.01.2001
Машины разрывные, M
Фирма "MTS Systems Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
2 года
15036-95
01.01.2001
Машины разрывные, S
Фирма "MTS Systems Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
2 года
20880-01
01.03.2006
Машины универсальные испытательные, Alliance и Synergie
Фирма "MTS Systems Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
20880-06
01.09.2011
Системы статических испытаний, MTS Insight
Фирма "MTS Systems Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
36902-08
01.02.2013
Комплексы измерительно-вычислительные и управляющие, FlexTest и Aero ST
Фирма "MTS Systems Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
36902-09
01.01.2015
Комплексы измерительно-вычислительные и управляющие, FlexTest
Фирма "MTS Systems Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
50331-12
29.06.2017
Машины испытательные сервогидравлические, MTS
Фирма "MTS Systems Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
52616-13

Датчики перемещений, Temposonics G-Series Model GH
Фирма "MTS Systems Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
54992-13
30.09.2018
Датчики перемещений, Temposonics G-Series Model GH
Фирма "MTS Systems Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
56714-14
04.03.2019
Датчики силоизмерительные тензорезисторные, 661
Фирма "MTS Systems Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
58782-14
20.10.2019
Измерители перемещений индуктивные, MTS LVDT
Фирма "MTS Systems Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
61034-15
30.06.2021
Системы сбора данных, MTS FlexDAC 20
Фирма "MTS Systems Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
65946-16
14.12.2026
Комплексы измерительно-вычислительные и управляющие, FlexTest
Фирма "MTS Systems Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
67001-17

Датчик перемещения (деформации), MTS632.03F-30
Фирма "MTS Systems Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
68589-17
12.09.2022
Машины универсальные испытательные сервогидравлические, MTS
Фирма "MTS Systems Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
78045-20

Машины испытательные универсальные, MTS Insight
Фирма "MTS Systems Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год

Кто поверяет Датчики перемещений (Temposonics G-Series Model GH)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Датчики перемещений (Temposonics G-Series Model GH)

Организация, регион Стоимость, руб Средняя стоимость
ФБУ НИЦ ПМ-Ростест
Москва
15300 13890
ФБУ НИЦ ПМ-Ростест
Москва
12480 13890

Знак утверждения типа

Знак утверждения типа

Знак утверждения типа СИ наносится на титульный лист Руководства по эксплуатации в верхнем левом углу типографским способом и на боковую поверхность защитной муфты гид -роцилиндра в виде наклейки.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

Метод измерений изложен в документе «Датчики перемещений Temposonics G-Series Model GH. Руководство по эксплуатации».


Нормативные и технические документы

Нормативные и технические документы
  • 1. МИ 2060-90 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1*10-6 ... 50 м и длин волн в диапазоне 0,2 ... 50 мкм.

  • 2. Техническая документация фирмы «MTS Systems Corporation» (США).

Поверка

Поверка

Поверка осуществляется в соответствие с документом МП РТ 1770-2012 «Датчики перемещений Temposonics G-Series Model GH. Методика поверки», утвержденном в ФБУ «Рос-тест - Москва» «17» июля 2012 г.

Основными средствами поверки являются:

- Система лазерная измерительная XL-80, ПГ=1 мкм/м.


Изготовитель


Фирма «MTS Systems Corporation», США 3001 Sheldon Drive Сагу, NC 27513.

Заявитель


ОАО «ОКБ СУХОГО»
Россия, 125284, Москва, ул. Поликарпова, д. 23а, Тел.: 8 (495) 941-76-25 Факс: 8 (495) 945-66-06

Испытательный центр


ГЦИ СИ ФБУ «Ростест - Москва», регистрационный номер аттестата аккредитации № 30010-10.
117418, г. Москва, Нахимовский проспект д.31
Тел.: +7(495)544-00-00, +7(499)129-19-11
Факс: +7(499)124-99-96
E-mail: info@rostest.ru

Принцип действия датчиков линейных перемещений основан на проявлении магнитострикционной чувствительности к местоположению магнита в течение времени. Внутри датчика находится элемент, в котором звуковой импульс индуцируется в специальном устройстве в магнитострикционный волновод через кратковременное взаимодействие двух магнитных полей. Одно поле создается съемным постоянным магнитом, находящимся снаружи датчика. Другое поле создается из импульса тока «запроса» вдоль волновода. В результате, звуковой импульс перемешается со сверхзвуковой скоростью по волноводу и обнаруживается головкой элемента датчика.

Положение магнита определяется путем точного измерения времени между посылкой импульса запроса и регистрацией результирующего импульса, с использованием счетчика больших скоростей. Использование промежутка времени для определения расположения постоянного магнита обеспечивает измерение абсолютного положения при отсутствии необходимости в перекалибровке или возврате на ноль после выключения Бесконтактный способ исключает износ датчика и гарантирует долговечность и повторяемость измерений.

Датчики установлены в корпус гидроцилиндра, что ограничивает к ним доступ.

Датчики перемещений выпускаются в 4-х модификациях, отличающихся диапазоном измерения перемещений.

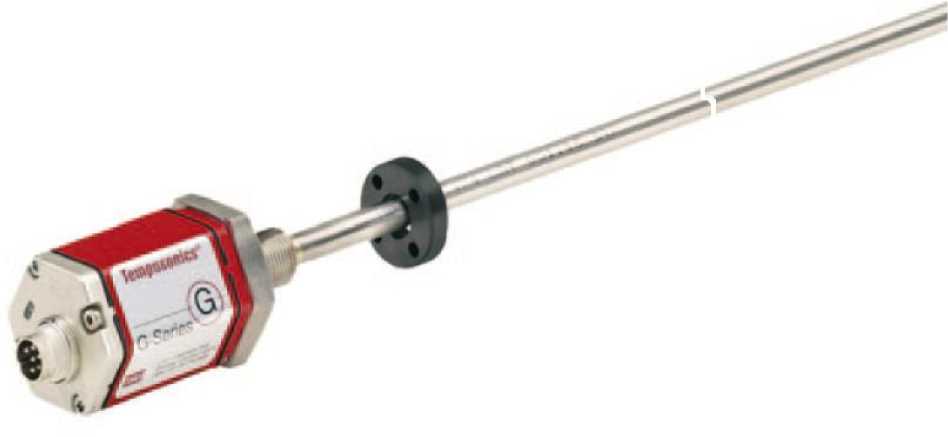

Внешний вид датчиков показан на рисунке 1.
