Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ) и весоизмерительного прибора (терминала). Весы с действительной ценой деления до 1 мг включительно оснащаются ветрозащитной витриной.

Внешний вид весов показан на рисунке 1.

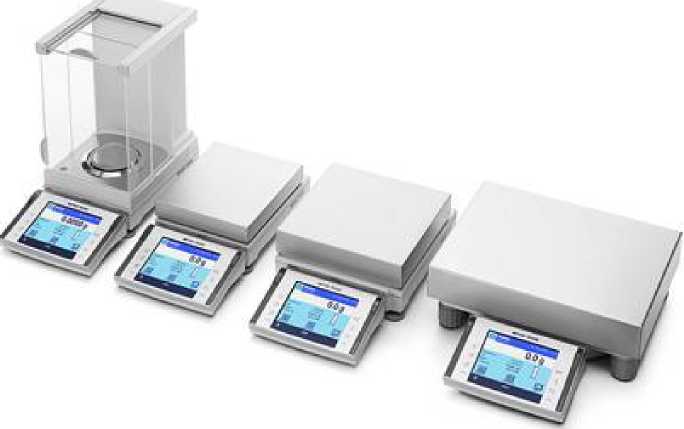

Рисунок 1 - Общий вид весов неавтоматического действия XP.

Принцип действия весов основан на компенсации массы взвешиваемого груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза, преобразуется в цифровой код и результаты взвешивания выводятся на дисплей.

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ Р 53228-2008):

• - устройство установки по уровню (Т.2.7.1) с индикатором уровня (3.9.1.1);

• - устройство первоначальной установки нуля (Т.2.7.2.4);

• - устройство слежения за нулем (Т.2.7.3);

• - устройство установки нуля и уравновешивания тары (4.6.9);

• - устройство взвешивания тары - устройство выборки массы тары (Т.2.7.4);

• - устройство предварительного задания массы тары (T.2.7.5);

• - полуавтоматическое устройство юстировки чувствительности (4.1.2.5);

• - обнаружение промахов (5.2);

• - цифровое показывающее устройство с отличающимся делением (3.4.1).

• - взвешивание в различных единицах измерения массы - килограмм, грамм, миллиграмм, карат (2.1).

Модификации весов изготавливают с различными вариантами интерфейсов и комбинаций из них (RS232C, Bluetooth, PS/2, Ethernet, e-Link и т.д. - все варианты интерфейсов соответствуют требованиям п.п. 5.3.6.1 ГОСТ Р 53228-2008 и не требуют защиты).

Весы имеют следующие режимы работы (4.20):

• - счетный режим;

• - суммирование;

• - статистическая обработка;

• - вычисление процентных соотношений.

Весы выпускаются в следующих модификациях: XP204S, XP404S, XP404SDR, XP203S,

XP603S, XP603SDR, XP1203S, XP2003SDR, XP5003SDR, XP802S, XP1202S, XP2002S, XP4002S, XP6002S, XP6002SDR, XP10002S, XP10002SDR, XP2001S, XP4001S, XP6001S, XP8001S, XP10001S, XP8001L, XP16001L, XP32001L, XP32001LDR, XP64001L, XP16000L, XP32000L, XP64000L, отличающихся исполнением корпуса и грузоприемной платформы, а так же метрологическими характеристиками.

Обозначение модификаций имеет вид XP[X1][X2][X3][DR], где:

X1 - условное обозначение максимальной нагрузки (Max) - от 2 до 4 цифр;

Х₂ - условное обозначение действительной цены деления шкалы (d) - 1 цифра;

X3 - L или S условное обозначение габаритных размеров;

DR - если присутствует, означает, что действительная цена деления шкалы (d) имеет два значения.

Знак поверки в виде наклейки наносится на корпус весов с лицевой стороны.

На маркировочной табличке указаны:

• - торговая марка изготовителя;

• - модификация весов;

• - серийный номер;

• - класс точности;

• - максимальная нагрузка (Max);

• - минимальная нагрузка (Min);

• - поверочное деление (e);

• - действительная цена деления шкалы (d);

• - диапазон температур.

Схема пломбировки весов от несанкционированного доступа приведена на рисунке 2.

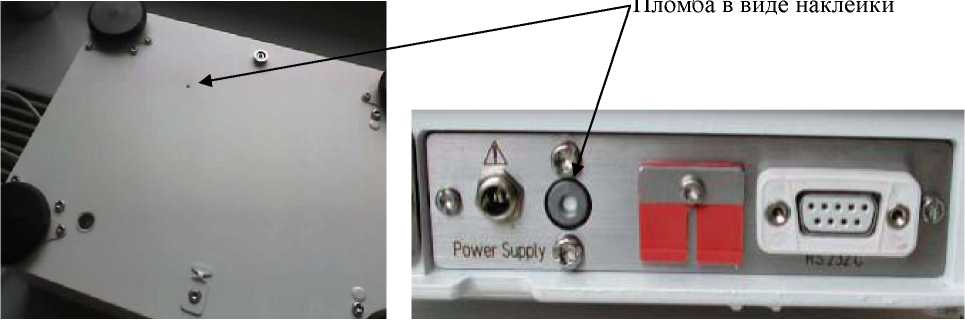

Рисунок 2 - Схема пломбировки от несанкционированного доступа.

• 1. Весы ................................................................................................................................1 шт.

• 2. Адаптер сетевого питания ............................................................................................1 шт.

• 3. Соединительный кабель для подключения терминала .............................................1 шт.

• 4. Руководство по эксплуатации .....................................................................................1 экз.

Таблица 2

Масса и габаритные размеры весов приведены в таблице 3.

Таблица 3
