Принцип измерения количества выделенной или поглощенной образцом теплоты для приборов модификаций DSC x/x+, HP DSC x+, TGA/DSC x/x+ основан на интегрировании во времени сигнала датчика, измеряющего разность тепловых потоков между двумя тиглями, один из которых заполнен образцом. Оба тигля одновременно нагревают (имеется возможность регулирования скорости нагрева) в печи до заданной температуры, контролируемой датчиком с термопарами.

Приборы модификаций DSC x/x+, HP DSC x+ представляют собой единый настольный модуль, содержащий печь и электронный блок управления и измерения, а также систему охлаждения. В базовой комплекции приборов модификаций DSC x/x+ используется воздушное охлаждение печи, модификаций HP DSC x+ - водяное. В приборах DSC x/x+ предусмотрено два варианта исполнения встроенного нагревательного элемента печи, обеспечивающего значения максимальной температуры нагрева до плюс 500 и плюс 700°С соответственно. Рабочий диапазон приборов DSC x/x+ может быть расширен в область низких температур при использовании внешнего холодильного корпуса (криостата) или системы охлаждения жидким азотом. В приборе модификации HP DSC х+ имеется возможность проводить измерения под давлением до 10 МПа.

Обозначения x или x+ в приборах модификаций DSC x/x+, HP DSC x+ - это символ, принимающий значения от 1 до 5 (приборы для заводских лабораторий) или от 1+ до 5+ (приборы для научно-исследовательских лабораторий), условно-количественно характеризующий тип нагревательного элемента, который определяет температурный диапазон измерений прибора и/или тип весовой ячейки.

Принцип измерения приборами температуры фазовых переходов приборами основан на определении по кривой «тепловой поток - температура» точки начала отклонения от монотонности, определяемой пересечением экстраполяции низкотемпературной ветви пика кривой с базовой линией.

Приборы модификаций TGA/DSC x/x+, TGA x представляют собой измерительный комплекс, в котором объединены функции дифференциальной сканирующей калориметрии (только для TGA/DSC x/x+) и высокочувствительных аналитических весов.

Приборы модификаций TGA/DSC x/x+, TGA x выполнены в виде единого настольного измерительного модуля, состоящего из температурного блока с водяным охлаждением или с возможностью охлаждения газообразным гелием (далее печь) горизонтально расположенного относительно блока измерителя изменения массы (далее весы), калориметрического датчика-держателя образцов на один или два образца (только для приборов TGA/DSC х/х+), размещенного внутри печи с регулируемой температурой и скоростью нагрева, электронного блока управления и измерения.

Модификации печей (SF/1100, LF/1100 - для приборов TGA/DSC х/х+, TGA х; HT/1600 -только для приборов TGA/DSC х/х+) различаются верхним пределом температуры и объемом печи. Модификации весов отличаются диапазоном и дискретностью показаний.

Через дополнительно поставляемый специальный интерфейс приборы TGA/DSC x/x+, TGA х могут быть объединены с другими аналитическими приборами, например, инфракрасными Фурье-спектрометрами или хроматомасс-, масс-спектрометрами для анализа газообразных продуктов, выделяющихся при разложении образца в процессе нагрева, а также использоваться в комбинации с генераторами влажности для изучения процессов влагопоглощения.

Обозначения x или x+ в приборах модификаций TGA/DSC x/x+, TGA x - это символ, принимающий значения от 1 до 5 (приборы для заводских лабораторий) или от 1+ до 5+ (приборы для научно-исследовательских лабораторий), условно-количественно характеризующий тип нагревательного элемента, который определяет температурный диапазон измерений прибора и/или тип весовой ячейки.

Приборы TMA/SDTA x/x+ представляют собой измерительный комплекс, в котором объединены функции термомеханического и дифференциального термического анализов. Это конструктивное решение позволяет одновременно в одном измерении на одном образце производить измерения изменений линейных приращений исследуемого образца и его температуры при различных термодинамических переходах (если таковые имеются).

Приборы TMA/SDTA x/x+ выполнены в виде единого настольного измерительного модуля, состоящего из печи вертикально расположенной относительно блока измерителя изменения линейных приращений, представляющего собой преобразователь смещения высокого разрешения с измерительным зондом, термопарой образца и держателем образца, размещенных в печи с регулируемой температурой и скоростью нагрева, электронного блока управления и измерения.

В приборах TMA/SDTA x/x+ для определения температуры образца используются термопары типа K и R. Измерительный узел - преобразователь смещения высокого разрешения термостатируется с помощью внешнего циркуляционного термостата.

Модификации печей (LF/1100, HT/1600, IC/600, LN/600) различаются верхним и нижним пределами температуры.

Через дополнительно поставляемый специальный интерфейс приборы TMA/SDTA х/х+ могут быть объединены с другими аналитическими приборами, например, инфракрасными Фурье-спектрометрами или хроматомасс-, масс-спектрометрами для анализа газообразных продуктов, выделяющихся при разложении образца в процессе нагрева, а также использоваться в комбинации с генераторами влажности для изучения процессов влагопоглощения.

Обозначения x или x+ в приборах модификаций TMA/SDTA x/x+ - это символ, принимающий значения от 1 до 5 (приборы для заводских лабораторий) или от 1+ до 5+ (приборы для    научно-исследовательских лабораторий), условно-количественно

характеризующий тип нагревательного элемента, который определяет температурный диапазон измерений прибора и/или тип весовой ячейки.

Приборы DMA x, DMA/SDTA x представляют собой измерительный комплекс, в котором объединены функции динамического механического и дифференциального термического анализов. Это конструктивное решение позволяет производить одновременно в одном измерении, на одном образце измерения изменений температуры и вязкоупругих свойств (модуль упругости, тангенс угла механических потерь и т.д.) исследуемого образца.

Приборы DMA x и DMA/SDTA x выполнены в виде единого настольного измерительного модуля, состоящего из печи, блока регистрации изменения вязкоупругих характеристик, представляющего собой преобразователь смещения высокого разрешения, держатель образца и термопару образца, размещенных в печи с регулируемой температурой и скоростью нагрева, электронного блока управления и измерения.

В приборах DMA x для определения температуры образца используется датчик - Pt100, в DMA/SDTA x - термопара типа K.

Модификации печей различаются верхним и нижним пределами температуры.

Через дополнительно поставляемый специальный интерфейс приборы DMA x могут быть объединены с другими аналитическими приборами, например, в комбинации с генераторами влажности для изучения процессов влагопоглощения, погружной ванной для исследования изменения вязкоупругих свойств образца, погруженного в жидкость.

Обозначения x или x+ в приборах модификаций DMA x и DMA/SDTA x - это символ, принимающий значения 861 или от 1 до 5 (приборы для заводских лабораторий), условноколичественно характеризующий тип нагревательного элемента, который определяет температурный диапазон измерений прибора и/или тип весовой ячейки.

Общий вид приборов приведен на рисунках 1 - 4. Пломбирование приборов не

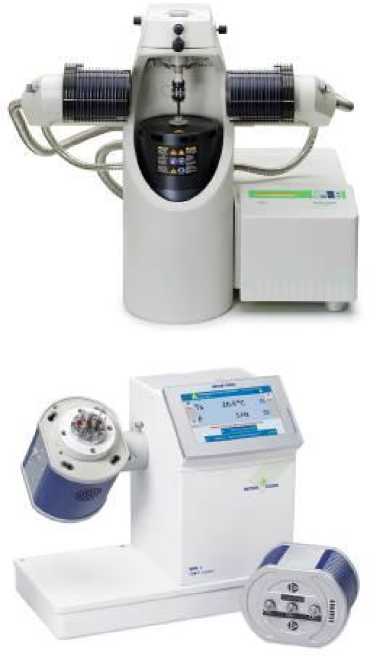

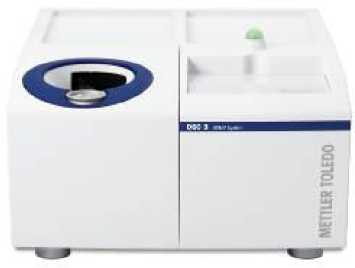

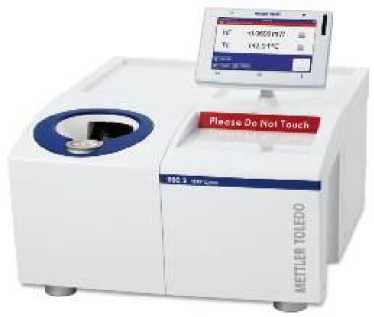

Рисунок 1 - Внешний вид приборов DSC x/x+, DMA/SDTA x, DMA x

г*  COW» mW

ГС мммяс

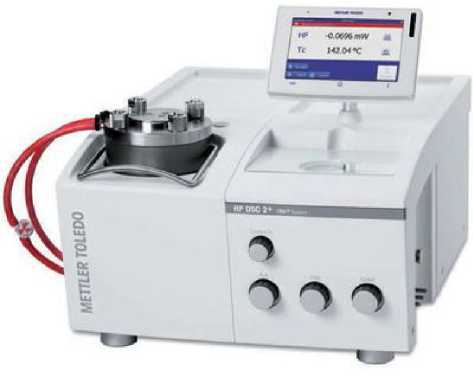

Рисунок 2 - Внешний вид приборов HP DSC х+

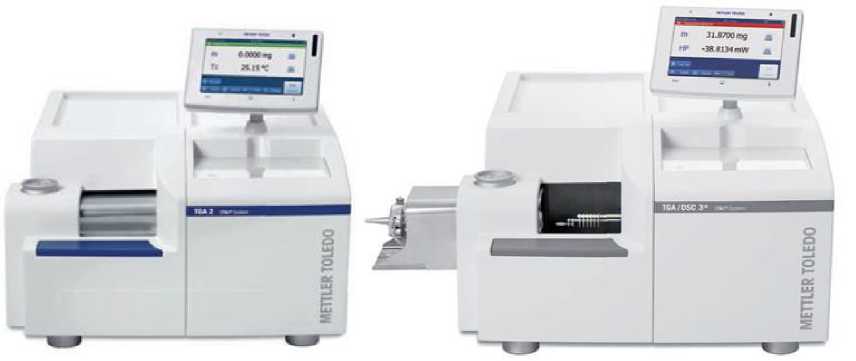

Рисунок 3 - Внешний вид приборов TGA х, TGA/DSC х / х+

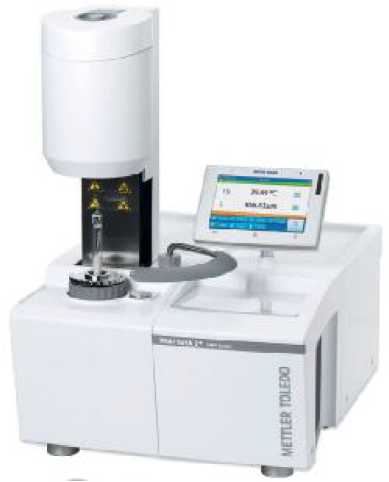

Рисунок 4 - Внешний вид приборов TMA/SDTA х / х+

Таблице 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Таблица 4 - Основные технические характеристики модификаций встроенных весов приборов

TGA/DSC x/x+ и TGA x
