В анализаторе влажности используется термогравиметрический принцип измерения, т.е. содержание влаги определяется путем измерения потери массы образца за счет высушивания при нагревании.

Анализаторы влажности конструктивно выполнены в виде настольного прибора и состоят:

• - модификации HB43-S и MJ33 - из блока весоизмерительного, блока нагрева, расположенного в крышке анализатора над блоком весоизмерительным, электронного блока управления и индикации;

• - модификации HX204, HS153 - из модуля сушки (включающего блок весоизмерительный) и терминала, соединенного с модулем сушки кабелем.

Юстировка (регулировка чувствительности) блока весоизмерительного осуществляется с использованием внешней гири: массой 100 г F₁ для модификаций HХ204 и HS153; 20 г F1 - для модификаций HB43-S и MJ33. В модификации HX204 имеются встроенные грузы для внутренней юстировки. Блок нагрева настраивается с помощью специального набора HX/HS для настройки HX204, HS153 и комплекта HA-TC (НА-ТСС) для HB43-S и MJ33.

Анализатор влажности во время высушивания образца непрерывно измеряет его массу и выполняет соответствующие вычисления испаренной влаги, при этом текущий и конечный результат отображается на дисплее в цифровом виде: содержание влаги "МС" или сухого остатка "DC" в образце в % от исходной массы образца, а также масса образца в г.

В блоке весоизмерительном предусмотрено устройство выборки массы тары в пределах измерительного диапазона. При этом суммарная масса тары и образца не должна превышать максимальной нагрузки (Max).

Анализатор влажности имеет функции:

• -  ввод и хранение значений времени и даты;

• -  защиту параметров анализа от несанкционированного доступа;

• -  установку параметров интерфейса передачи данных;

• -  выбор языка диалога (до 8 языков, включая русский).

• -  память параметров анализа (до 9999 методов, в зависимости от модификации)

Условия анализа конкретного образца устанавливаются оператором: температура сушки, вид нагрева (до 4 вариантов), критерий автоматической остановки анализа (до 8 вариантов), форма представления результата и др.

Анализаторы влажности выпускаются следующих модификаций: HX204, HS153, HB43-S, MJ33, отличающихся температурным диапазоном, поддерживаемым нагревательным элементом, максимальной массой анализируемого образца, дискретностью отсчета значения влажности и дискретностью блока весоизмерительного, пределами допускаемой абсолютной погрешности измерения влажности, набором возможных режимов работы и объёмом памяти методов анализа.

Лист № 2 Всего листов 6 Анализатор влажности HX204 имеет 2 значения дискретности отсчета значения влажности и дискретности блока весоизмерительного: стандартное и высокое; крышка анализатора открывается автоматически.

Анализаторы влажности HX204 и HS153 имеют сенсорный экран.

В качестве нагревателя в анализаторах влажности HX204, HS153 и HB43-S приме -няется галогенная лампа, в MJ33 - металлический инфракрасный (ИК) излучающий нагревательный элемент.

При эксплуатации анализаторов влажности НХ204, HS153, HB43-S рекомендуется использовать сетевой фильтр для подключения приборов к сети питания.

Внешний вид анализаторов влажности приведен на рисунках 1, 2.

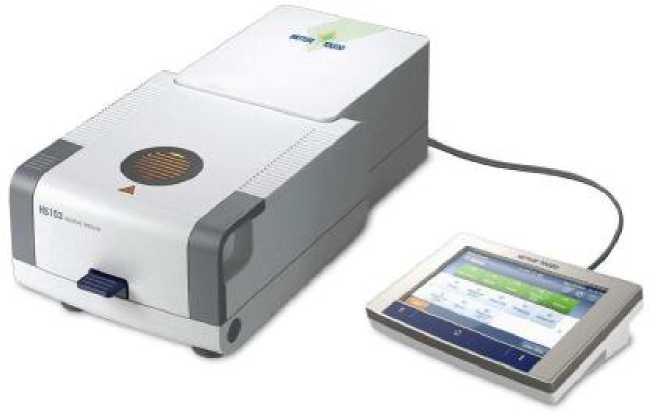

Рисунок 1 - Общий вид анализаторов влажности HX204, HS153

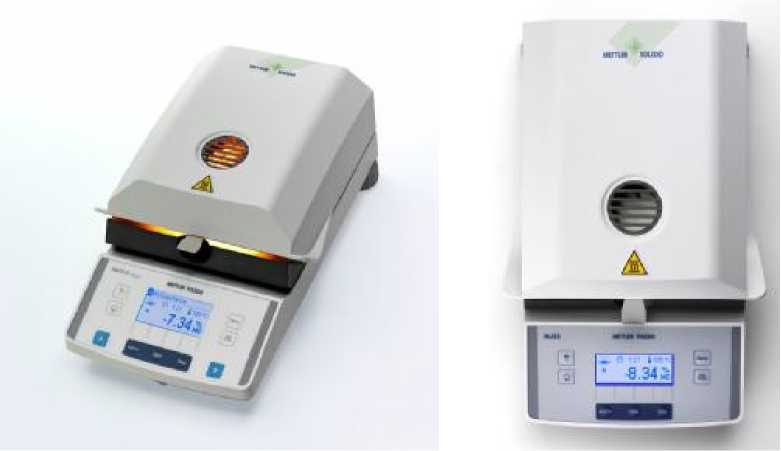

Рисунок 2 - Общий вид анализаторов влажности НВ43^, MJ33

Лист № 3 Всего листов 6

Калибровочная гиря массой 100 г F1; калибровочная гиря массой 20 г F1; набор для настройки блока нагрева НА-ТС (HA-TCC) для анализаторов HB/MJ, набор для настройки блока нагрева HX/HS; стенд для терминала HX/HS; интерфейсный кабель 11101051; принтер RS-P26, RS-P28, RS-P25, RS-P42; стекловолоконные диски для образцов HA-F1; многоразовый контейнер для образца НА-DRi; захват для чашки НА-РН, держатель чашки HX/HS; бумага и красящая лента для принтера (артикулы 00072456 и 00065975 соответственно); стандартная чашка для образца НА^90; чашка для объемных образцов HA-CAGE; блок нагрева 230 В-НА-НМ230, прижимной держатель фильтров 00214758, футляры для транспортировки измерителей 11113855 и 30020836, защитные чехлы 11113363 и 30003957, пылезащитное устройство 11113882, пылезащитные фильтры 11113883 и 30020838, компакт-диск с программным обеспечением LabX Moisture (версии Direct, Light или Pro) для связи измерителя с компьютером, противоугонное устройство, термогигрометр 30020850, вещество для проверки работы анализаторов влажности Smart-Cal.

Таблица 2

Продолжение таблицы 2
