Принцип действия электрокардиографов SCHILLER CARDIOVIT AT-101 tele основан на измерении напряжения биоэлектрических потенциалов сердца, снятых с помощью электродов, расположенных на теле пациента. Биоэлектрические потенциалы сердца через кабель пациента поступают на входы изолированного усилителя биопотенциалов. После соответствующей обработки электрические сигналы преобразуются в электрокардиограммы отведений, которые выводятся на дисплей монитора и на бумагу при помощи термопечатающего механизма в различных комбинациях.

Электрокардиографы SCHILLER CARDIOVIT AT-101 tele имеют автоматический и ручной режимы работы. В автоматическом режиме производится синхронная регистрация 12 кардиографических отведений.

Конструктивно электрокардиограф SCHILLER CARDIOVIT AT-101 tele состоит из усилительно-регистрирующего блока со встроенным термопринтером, кабеля пациента с электродами.

В электрокардиографе имеется звуковая сигнализация сердечного ритма и аварийных ситуаций.

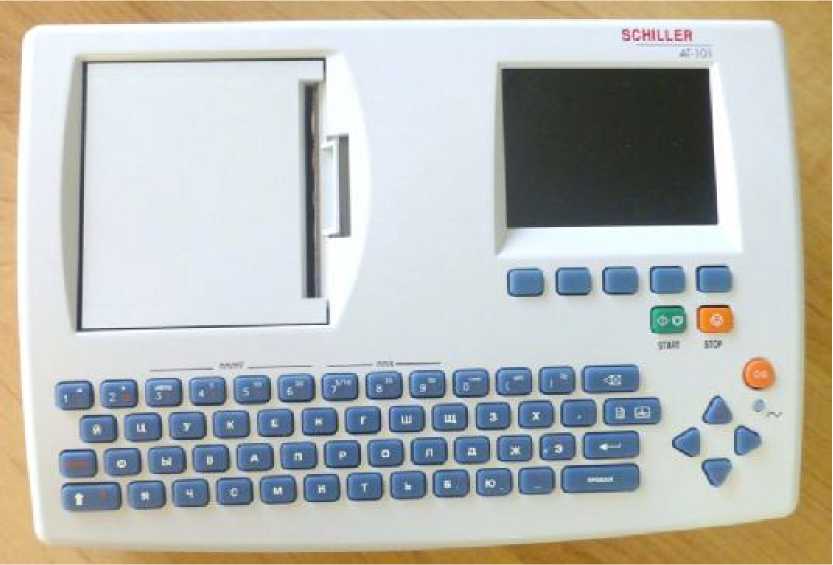

Общий вид электрокардиографа SCHILLER CARDIOVIT AT-101 tele представлен на Рисунке 1.

Рисунок 1 - Общий вид электрокардиографа SCHILLER CARDIOVIT AT-101 tele.

В комплект поставки входят:

• I Электрокардиограф SCHILLER CARDIOVIT AT-101 tele.

II Принадлежности:

• 1 Программное обеспечение EXEC plus.

• 2 Пациентные кабели 3-х жильный, 5- ти жильный.

• 3 Пациентный кабель 10- ти жильный с отсоединяемыми электродами.

• 4 ЭКГ электроды для взрослых : грудные (6 шт.), для конечностей (4 шт.)

• 5 ЭКГ электроды для детей : грудные (6 шт.), для конечностей (4 шт.)

Диапазон измерений входных напряжений, мВ...................................................± 10,0

Пределы допускаемой погрешности измерения напряжений:

• - абсолютной в диапазоне ± 0,5 мВ, мкВ

• - относительной в диапазоне от минус 10,0 до минус 0,5 мВ и от 0,5 до 10,0 мВ, %.......±

Чувствительность, мм/мВ...........................................................................5, 10; 20

Скорость движения носителя записи, мм/с.............................................................25, 50

Пределы допускаемой погрешности измерения интервалов времени:

• - абсолютной в диапазоне от 0,02 до 0,2с, мс

• - относительной в диапазоне от 0,2 до 10,0 с, %

Диапазон измерений частоты сердечных сокращений (ЧСС), мин^-1.................от 25 до 250

Пределы допускаемой абсолютной погрешности измерения ЧСС, мин^-1

Неравномерность амплитудно-частотной характеристики (АЧХ)

в диапазоне частот от 0,05 до 150 Гц, дБ

Входной импеданс, МОм, не менее

Постоянная времени, с, не менее

Электропитание:

• - от сети переменного тока с частотой 50 Гц напряжением, В.........................220±22

• - от встроенного аккумулятора с номинальным напряжением, В

Потребляемая мощность, В^А, не более

Габаритные размеры, мм, не более.........................................................290x198x76

Масса, кг, не более

Условия эксплуатации:

температура окружающей среды, °C..............................................от 10 до 40

относительная влажность (без конденсации), %................................от 25 до 95

атмосферное давление, гПа.....................................................от 700 до 1060

Условия хранения:

температура окружающей среды, °C......................................от минус 10 до 50

относительная влажность (без конденсации), %................................от 25 до 95

атмосферное давление, гПа.....................................................от 700 до 1060
