Номер по Госреестру СИ: 53443-13
53443-13 Модули измерительные
(KAM/TCG/102)
Назначение средства измерений:
Модули измерительные KAM/TCG/102 (далее - модули) предназначены для синхронизации шкалы времени системы со шкалой времени внешнего источника.
Внешний вид.
Модули измерительные
Рисунок № 1
Внешний вид.
Модули измерительные
Рисунок № 2
Общие сведения
Дата публикации - 06.12.2020
Срок свидетельства - 14.05.2018
Номер записи - 143365
ID в реестре СИ - 365765
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Модуль измерительный KAM/TCG/102, Super z,, KAM/TCG/102,
Производитель
Изготовитель - Фирма "ACRA Control, Ltd."
Страна - ИРЛАНДИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
График "У кого сколько эталонов (СИ)" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
Графики "Возраст парка эталонов" представляют информацию по возрасту (дате производства) и количеству СИ, применяемых в качестве эталонов. Для удобства визуального восприятия временная шкала разбита на 2 интервала (до 1992 года и от 1992 года до н.в.).
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваивались в зависимости от ГЭП к которому прослеживается каждое конкретное СИ, применяемое в качестве эталона.
Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 3
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2142 от 2018.10.12 О продлении срока действия свидетельств об утверждении типа средств измерений
№3431 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Дорожный транспорт" (ТК 056)
Наличие аналогов СИ: Модули измерительные (KAM/TCG/102)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "ACRA Control, Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
52595-13 18.12.2022 |
Модули измерительные, KAD/ADC/112 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
53110-13 26.02.2023 |
Модули измерительные, KAD/ADC/008, KAM/ADC/008 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
53111-13 02.04.2018 |
Модули измерительные, KAD/ADC/011, KAM/ADC/011 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
53112-13 26.02.2023 |
Модули измерительные, KAD/ADC/114, KAM/ADC/114 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
53179-13 26.02.2023 |
Блоки базовые, KAM/CHS/03U, KAM/CHS/06U, KAM/CHS/09U, KAM/CHS/13U Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
5 лет |
|
53180-13 26.02.2023 |
Модули измерительные, KAD/ADC/116, KAM/ADC/116 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
53241-13 06.03.2023 |
Модули измерительные, KAD/CDC/002, KAM/CDC/002 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
53242-13 07.03.2023 |
Модули синхронизации (управляющие модули), KAD/BCU/140 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
53409-13 11.04.2024 |
Модули измерительные, KAD/ADC/113, KAM/ADC/113 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
53443-13 14.05.2018 |
Модули измерительные, KAM/TCG/102 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
53444-13 30.03.2024 |
Модули измерительные, KAD/DSI/102 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
53483-13 11.04.2024 |
Модули измерительные с блоком компенсации температуры холодного спая, KAD/TDC/107 (модули) ACD/CJB/002 (блок) Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
53659-13 06.06.2018 |
Модули измерительные, KAD/ADC/012, KAM/ADC/012 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
54051-13 02.07.2018 |
Модули измерительные, KAD/ADC/014, KAM/ADC/ 014 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
54052-13 28.05.2024 |
Модули измерительные, KAD/ADC/117 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
54053-13 02.07.2018 |
Модули синхронизации (управляющие модули), KAD/BCU/105 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
54071-13 28.05.2024 |
Модули измерительные, KAD/ADC/118, KAM/ADC/118 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
54072-13 28.05.2024 |
Модули измерительные, KAD/ADC/120, KAM/ADC/120 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
54333-13 28.05.2024 |
Модули измерительные, KAD/ADC/129/S1, KAM/ ADC/129/S1, KAD/ADC/129/S2 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
54334-13 07.06.2024 |
Модули синхронизации (управляющие модули), KAD/BCU/101/D, KAM/BCU/101/D Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
54851-13 17.07.2024 |
Модули измерительные, KAD/ADC/109/C/S1, KAM/ADC/109/C/S1, KAD/ADC/109/C/S2, KAM/ADC/109/C/S2, KAD/ADC/109/C/QB120, KAD/ADC/109/C/QB350, KAM/ADC/109/C/QB350 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
54978-13 21.08.2024 |
Модули измерительные с блоком компенсации температуры холодного спая, KAD/TDC/102/B (модули) ACD/CJB/003 (блок компенсации) Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
55191-13 21.08.2024 |
Модули измерительные, KAD/ADC/106/C, KAM/ADC/106/C Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
55344-13 21.08.2024 |
Модули измерительные, KAD/SDC/001, KAM/SDC/001 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
55406-13 13.09.2024 |
Модули измерительные, KAD/ADC/126/B, KAM/ADC/126/B Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
55407-13 13.09.2024 |
Модули измерительные, KAD/MDC/103, KAM/MDC/103 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
55408-13 13.09.2024 |
Модули измерительные, KAD/RDC/101/B Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
55431-13 13.09.2024 |
Модули измерительные, KAD/DSI/003/B, KAM/DSI/003/B Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
55592-13 20.11.2018 |
Модули измерительные, KAD/TDC/002/D, KAD/TDC/002/D/10M Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
55594-13 13.09.2024 |
Модули измерительные, KAD/TDC/005 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
56777-14 13.09.2024 |
Модули измерительные, KAD/ADC/135/E12 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
36186-07 01.12.2012 |
Системы измерительные, КАМ-500 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
1 год |
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за весь период ее работы на рынке. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Кто поверяет Модули измерительные (KAM/TCG/102)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Модули измерительные (KAM/TCG/102)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Иркутский ЦСМ Иркутская область |
4410 | 4410 |
Программное обеспечение
Программное обеспечение (далее - ПО) состоит из программы управления и настройки KSM-500, устанавливаемой на внешнюю ПЭВМ и встроенного ПО модуля.
ПО KSM-500 предназначено для управления работой модуля, и системы в целом, и отображения измерительной информации.
ПО KSM-500 идентифицируется на экране внешней ПЭВМ при установке модуля в шасси, включении питания и запуске приложения kWorkbench.
Встроенное ПО идентифицируется при установке модуля в шасси, включении питания и запуске приложения kDiscover. Наименование модуля включает информацию о версии прошивки.
Производителем не предусмотрен иной способ идентификации встроенного ПО.
Метрологически значимая часть ПО KSM-500 и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений.
Метрологически значимая часть встроенного ПО записана на микросхемах, которые конструктивно защищены от несанкционированного доступа.
Идентификационные данные (признаки) метрологически значимой части ПО
приведены в таблице 1.
Таблица 1
|
Наименование ПО |
Идентификаци онное наименование ПО |
Номер версии (идентификац ионный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатор а ПО |
|
Программа управления и настройки |
KSM-500 |
KSM-500.1.14 и выше |
68719c9bef8a17d 3f95021373da375 d507f2edf9 |
SHA1 |
|
Встроенное ПО модуля |
TCG/102 |
TIC/X/017 |
- |
- |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится в верхнем левом углу Руководства по эксплуатации типографским или компьютерным способом, на плату модуля в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Модули измерительные KAM/TCG/102. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к модулям измерительным KAM/TCG/102
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 53443-13 «Инструкция. Модули измерительные KAM/TCG/102. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в марте 2013 г.
Основные средства поверки:
-
- источник питания постоянного тока Б5-75 (рег. № 21569-01), диапазон
стабилизированного напряжения на выходе от 0 до 50 В, пределы допускаемой относительной погрешности установки напряжения на выходе ± 0,05 %;
-
- частотомер универсальный CNT-90 (рег. № 41567-09), диапазон измерений частоты от 0,001 Гц до 300 МГц, пределы допускаемой погрешности измерений частоты ± 1П0-6.
Изготовитель
Фирма «ACRA CONTROL LTD», Ирландия.
Landscape House, Landscape Road, Dublin 14, Ireland
Заявитель
Общество с ограниченной ответственностью «Елена Мур Трейдинг»
Юридический адрес: 125190, г.Москва, Ленинградский проспект, д. 80, корп. Г, офис 801
Тел./Факс: (495) 229-02-45
E-mail: emt@emtltd.com
Испытательный центр
Государственный центр испытаний средств измерений Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское поселение Менделеево, Главный лабораторный корпус
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон: (495) 744-81-12, факс: (495) 744-81-12
E-mail: office@vniiftri.ru
Конструктивно модуль представляет собой печатную плату, с установленными на ней радиоэлектронными компонентами.
На модуле установлено два разъема. На верхней панели модуля установлен разъем для подключения внешних датчиков, на противоположной стороне модуля установлен разъем для подключения модуля к блоку базовому KAM/CHS.
На верхней панели модуля нанесено наименование модуля, на нижней панели модуля нанесено наименование и заводской номер модуля в виде наклейки.
Принцип действия основан на синхронизации с выбранным источником времени (внутренний GPS-приёмник или по IRIG-протоколу). Если синхронизация с внешнего источника отсутствует - таймер ведёт отчет времени с нуля пока подано питание
Модули применяются совместно с блоком KAM/CHS и управляющим модулем KAD/BCU.
Управление режимами работы, а также отображение информации осуществляется с помощью программного обеспечения «KSM-500», устанавливаемого на внешнюю ПЭВМ.
Модули применяются в составе систем сбора и обработки данных КАМ-500 для измерений параметров силового, вспомогательного и специального оборудования летательных аппаратов в процессе их испытаний.
Модули выпускаются в бескорпусном варианте исполнения.
Внешний вид модулей, с указанием мест нанесения знака утверждения типа и пломбировки, приведены на рисунке 1.

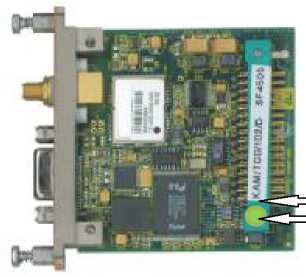

Рисунок 1 - Внешний вид модуля KAM/TCG/102 установленного в шасси KAM/CHS/13U
место нанесения знака
утверждения типа
место пломбировки
Комплект поставки модулей включает:
-
- модуль KAM/TCG/102 - 1 шт.;
-
- руководство по эксплуатации - 1 шт.;
-
- ПО пользователя KSM-500 (по заказу) - 1 шт.;
-
- методика поверки - 1 шт.
для каждой модификации модулей
приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
Предел допускаемой погрешности (по уровню доверительной вероятности 0,67) синхронизации шкалы времени с внешним источником шкалы времени, мкс |
10 |
|
Потребляемая мощность, Вт, не более |
2,24 |
|
Масса, г, не более |
68 |
|
Габаритные размеры (длина х высота х глубина), мм, не более |
82х80х13,8 |
Условия эксплуатации модулей приведены в таблице 3.
Таблица 3
|
Влияющая величина |
Значение влияющей величины |
|
Температура окружающего воздуха, °C:
|
от минус 40 до 85 от минус 55 до 105 |
|
Относительная влажность воздуха при значениях температуры до 60 °C, % |
от 0 до 95 |
|
Гармоническая вибрация:
|
от 10 до 2000 98 (10) |
|
Влияющая величина |
Значение влияющей величины |
|
Широкополосная вибрация:
|
60 от 0,04 до 0,2 от 15 до 2000 |
|
Широкополосная вибрация:
|
10 от 0,04 до 0,83 от 15 до 2000 |
|
Механические удары многократного действия:
|
12 980 (100) |
|
Механические удары многократного действия:
|
12 2450 (250) |
|
Ускорение в течение 1 минуты в каждом направлении по 3-м взаимно-перпендикулярным осям, м/с2 (g), не более |
161,7 (16,5) |
|
Давление, кПа |
от 3,6 до 115 |
|
Атмосферные выпадающие осадки (дождь): - верхнее значение интенсивности осадков, мм/мин |
4,6 |
