Номер по Госреестру СИ: 54851-13
54851-13 Модули измерительные
(KAD/ADC/109/C/S1, KAM/ADC/109/C/S1, KAD/ADC/109/C/S2, KAM/ADC/109/C/S2, KAD/ADC/109/C/QB120, KAD/ADC/109/C/QB350, KAM/ADC/109/C/QB350)
Назначение средства измерений:
Модули измерительные KAD/ADC/109/C/S1, KAM/ADC/109/C/S1,
KAD/ADC/109/C/S2, KAM/ADC/109/C/S2, KAD/ADC/109/C/QB120,
KAD/ADC/109/C/QB350, KAM/ADC/109/C/QB350 (далее - модули) предназначены для измерений напряжения постоянного тока, воспроизведения напряжения постоянного тока и воспроизведения силы постоянного тока.

Внешний вид.
Модули измерительные
Рисунок № 1

Внешний вид.
Модули измерительные
Рисунок № 2
Программное обеспечение
Программное обеспечение (далее - ПО) состоит из программы управления и настройки KSM-500, устанавливаемой на внешнюю ПЭВМ и встроенного ПО модуля.
ПО KSM-500 предназначено для управления работой модуля, и системы в целом, и отображения измерительной информации.
ПО KSM-500 идентифицируется на экране внешней ПЭВМ при установке модуля в блок базовый, включении питания и запуске приложения kWorkbench.
Встроенное ПО идентифицируется при установке модуля в блок базовый, включении питания и запуске приложения kDiscover. Наименование модуля включает информацию о версии прошивки.
Производителем не предусмотрен иной способ идентификации встроенного ПО.
Метрологически значимая часть ПО KSM-500 и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений.
Метрологически значимая часть встроенного ПО записана на микросхемах, которые конструктивно защищены от несанкционированного доступа.
Идентификационные данные (признаки) метрологически значимой части ПО
приведены в таблице 1.
Таблица 1
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
Программа управления и настройки |
KSM-500 |
KSM-500.1.14 и выше |
68719c9bef8a17d 3f95021373da375 d507f2edf9 |
SHA1 |
Встроенное ПО модуля |
ADC/109/C/XX |
TIC/T/025 |
- |
- |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится в верхнем левом углу Руководства по эксплуатации типографским или компьютерным способом, на плату модуля в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМодули измерительные KAD/ADC/109/C/S1, KAM/ADC/109/C/S1,
KAD/ADC/109/C/S2, KAM/ADC/109/C/S2, KAD/ADC/109/C/QB120,
KAD/ADC/109/C/QB350, KAM/ADC/109/C/QB350. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к модулям измерительным KAD/ADC/109/C/S1, KAM/ADC/109/C/S1, KAD/ADC/109/C/S2,
KAM/ADC/109/C/S2, KAD/ADC/109/C/QB120, KAD/ADC/109/C/QB350,
KAM/ADC/109/C/QB350
Техническая документация фирмы-изготовителя.
Поверка
Поверка осуществляется по документу 651-13-30 МП «Инструкция. Модули измерительные KAD/ADC/109/C/S1, KAM/ADC/109/C/S1, KAD/ADC/109/C/S2, KAM/ADC/109/C/S2, KAD/ADC/109/C/QB120, KAD/ADC/109/C/QB350, KAM/ADC/109/C/QB350. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в августе 2013 г.Основные средства поверки:
-
- источник питания постоянного тока Б5-75 (рег. № 21569-01), диапазон
стабилизированного напряжения на выходе от 0 до 50 В, пределы допускаемой относительной погрешности установки напряжения на выходе ± 0,05 %;
-
- калибратор универсальный 9100 (рег. № 25985-09), диапазон воспроизведения напряжения постоянного тока от 0 до 320 В, пределы относительной погрешности воспроизведения напряжения постоянного тока ± 0,08 %.
-
- мультиметр цифровой Fluke 8846A (рег. № 36395-07), диапазон измерений напряжения постоянного тока от 0,1 до 100 В; пределы допускаемой основной относительной погрешности измерений напряжения постоянного тока ± (0,0038 % • Uu + 0,0006 % • Un), где Uu - измеренное значение напряжения постоянного тока, ипп - значение поддиапазона измерений напряжения постоянного тока; верхний предел диапазона измерений силы постоянного тока от 10040-3 мА; пределы допускаемой основной относительной погрешности измерений силы постоянного тока ± (0,05 % • 1и + 0,005 % • 1пп), где 1и - измеренное значение силы постоянного тока, 1пп - значение поддиапазона измерений силы постоянного тока; диапазон измерений электрического сопротивления постоянному току от 10 до 1409 Ом, пределы допускаемой основной относительной погрешности измерений электрического сопротивления постоянному току ± (2,00 % • Ru + 0,010 % • Rm), где Ru - измеренное значение электрического сопротивления постоянному току, RIHi - значение поддиапазона измерений электрического сопротивления постоянному току постоянного тока.
- магазин сопротивления Р4831-М1 (рег. № 48930-12), диапазон воспроизведения сопротивления постоянному току от 0 до 99999,9 Ом, класс точности 0,1/540-6.
Заявитель
Общество с ограниченной ответственностью «Елена Мур Трейдинг»Юридический адрес: 125190, г.Москва, Ленинградский проспект, д. 80, корп. Г, офис 801
Тел./Факс: (495) 229-02-45
E-mail: emt@emtltd.com
Испытательный центр
Государственный центр испытаний средств измерений Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»)Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское поселение Менделеево, Главный лабораторный корпус
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон: (495) 526-63-00, факс: (495) 526-63-00
E-mail: office@vniiftri.ru
Конструктивно модули представляют собой печатную плату, с установленными на ней радиоэлектронными компонентами.
На модулях установлено два разъема. На верхней панели модулей установлен разъем для подключения внешних датчиков, на противоположной стороне модулей установлен разъем для подключения модуля к блоку базовому.
На верхней панели модулей нанесено наименование модуля, на нижней панели модулей нанесено наименование и заводской номер модуля в виде наклейки.
Модули KAD/ADC/109/C/S1, KAM/ADC/109/C/S1, KAD/ADC/109/C/S2,
KAM/ADC/109/C/S2 имеют 8 измерительных каналов, которые предназначены для измерений напряжения постоянного тока дифференциальным методом, 8 каналов воспроизведения напряжения постоянного тока и 8 каналов воспроизведения силы постоянного тока.
Модули KAD/ADC/109/C/QB120, KAD/ADC/109/C/QB350, KAM/ADC/109/C/QB350 имеют 8 измерительных каналов, которые предназначены для измерений напряжения постоянного тока и 8 каналов воспроизведения силы постоянного тока.
Модули KAD/ADC/109/C/S1, KAM/ADC/109/C/S1, KAD/ADC/109/C/S2,
KAM/ADC/109/C/S2 предназначены для работы с тензометрическими датчиками сопротивлением 350 Ом, включаемыми по мостовой схеме. В модулях KAD/ADC/109/C/S1, KAM/ADC/109/C/S1, KAD/ADC/109/C/S2, KAM/ADC/109/C/S2
предусмотрена подача на тензометрический датчик программируемого стабилизированного напряжения питания, а также предусмотрен программируемый источник постоянного тока, предназначенный для балансировки моста.
Принцип действия измерительного канала модулей KAD/ADC/109/C/S1, KAM/ADC/109/C/S1, KAD/ADC/109/C/S2, KAM/ADC/109/C/S2 основан на фильтрации входного сигнала при помощи фильтра низкой частоты, усилении сигнала при помощи дифференциального усилителя с программируемым коэффициентом усиления, фильтрации сигнала на выходе усилителя при помощи аналогового фильтра, преобразовании мгновенных значений измеряемого напряжения постоянного тока в цифровой код при помощи быстродействующего 16-разрядного АЦП с максимальной частотой преобразования 24 кГц и фильтрации сигнала с выхода АЦП при помощи цифрового фильтра с установленной пользователем частотой среза. Каждый канал воспроизведения напряжения постоянного тока формирует симметричные напряжения постоянного тока при помощи ЦАП и четырех операционных усилителей. Каждый канал воспроизведения силы постоянного тока модулей с помощью ЦАП формирует ток балансировки для измерительных каналов и внешних измерительных схем. Установка значений выходных параметров каналов воспроизведения напряжения постоянного тока и силы постоянного тока производится для каждого канала.
Модули KAD/ADC/109/C/S1 и KAM/ADC/109/C/S1, KAD/ADC/109/C/S2 и KAM/ADC/109/C/S2 отличаются типом входного разъема.
Модули KAD/ADC/109/C/S1 и KAM/ADC/109/C/S1 отличаются от модулей KAD/ADC/109/C/S2 и KAM/ADC/109/C/S2 способом выполнения соединений канала воспроизведения силы постоянного тока с соответствующим инвертирующим входом измерительного канала, а также наличием у модулей KAD/ADC/109/C/S2 и KAM/ADC/109/C/S2 дополнительной линии считывания для каждого канала воспроизведения напряжения постоянного тока, соединенной с соответствующим инвертирующим входом дифференциального усилителя, установленного на выходе канала воспроизведения напряжения постоянного тока. Каждый канал воспроизведения силы постоянного тока модулей KAD/ADC/109/S2 внутренне соединен с соответствующим инвертирующим входом измерительного канала, каждый канал воспроизведения силы постоянного тока модулей KAD/ADC/109/C/S1 и KAM/ADC/109/C/S1 имеет отдельный выход и дополнительное внешнее соединение с соответствующим инвертирующим входом измерительного канала, используемое также для подстройки внешних измерительных схем.
Модули KAD/ADC/109/C/QB120, KAD/ADC/109/C/QB350, KAM/ADC/109/C/QB350 предназначены для работы с тензометрическими датчиками сопротивлением 120 Ом и 350 Ом соответственно, включаемыми по четвертьмостовой схеме. В модулях KAD/ADC/109/C/QB120, KAD/ADC/109/C/QB350, KAM/ADC/109/C/QB350 для питания тензометрического датчика используется программируемый пользователем стабилизированный источник постоянного тока.
Принцип действия измерительного канала модулей KAD/ADC/109/C/QB120, KAD/ADC/109/C/QB350, KAM/ADC/109/C/QB350 основан усилении входного сигнала поступающего на вход дифференциального усилителя с программируемым коэффициентом усиления, фильтрации сигнала на выходе усилителя при помощи аналогового фильтра, преобразовании мгновенных значений измеряемого напряжения постоянного тока в цифровой код при помощи быстродействующего 16-разрядного АЦП с максимальной частотой преобразования 24 кГц и фильтрации сигнала с выхода АЦП при помощи цифрового фильтра с установленной пользователем частотой среза. Каждый канал воспроизведения силы постоянного тока модулей с помощью ЦАП и двух операционных усилителей формирует ток возбуждения для измерительных каналов и внешних измерительных схем. Установка значений выходных параметров каналов воспроизведения силы постоянного тока производится для каждого канала.
Модули KAD/ADC/109/C/QB350 и KAM/ADC/109/C/QB350 отличаются типом входного разъема.
Модули KAD/ADC/109/C/QB120 и KAD/ADC/109/C/QB350,
KAM/ADC/109/C/QB350 отличаются величиной сопротивления тензорезистора у подключаемого датчика.
Модули применяются совместно с блоком базовым KAM/CHS и управляющим модулем KAD/BCU.
Управление режимами работы, а также отображение информации осуществляется с помощью программного обеспечения «KSM-500», устанавливаемого на внешнюю ПЭВМ.
Модули применяются в составе систем сбора и обработки данных КАМ-500 для измерений параметров силового, вспомогательного и специального оборудования летательных аппаратов в процессе их испытаний.

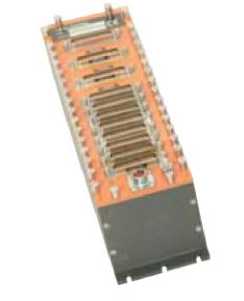

Модули выпускаются в безкорпусном варианте исполнения (рисунки 1 и 2).
место нанесения знака утверждения типа
место пломбировки

Рисунок 1 - Внешний вид модуля KAD/ADC/109/C/S2, модуля KAD/ADC/109/C/S2, модуля KAD/ADC/109/C/S1 и модуля KAM/ADC/109/C/S1, установленного в блок базовый KAM/CHS/13U
место нанесения знака
ут-
верждения типа
место пломбировки

Рисунок 2 - Внешний вид модуля KAD/ADC/109/C/QB350, модуля KAD/ADC/109/C/QB350 и KAD/ADC/109/C/QB120, установленного в блок базовый KAM/CHS/13U
Комплект поставки модулей включает:
-
- модуль KAD/ADC/109/C/S1, или KAM/ADC/109/C/S1, или KAD/ADC/109/C/S2, или KAM/ADC/109/C/S2, или KAD/ADC/109/C/QB120, или KAD/ADC/109/C/QB350 или KAM/ADC/109/C/QB350 (по заказу) - 1 шт.;
-
- руководство по эксплуатации - 1 шт.;
-
- ПО пользователя KSM-500 (по заказу) - 1 шт.;
-
- методика поверки - 1 шт.
модулей KAD/ADC/109/C/S1, KAM/ADC/109/C/S1, KAD/ADC/109/C/S2, KAM/ADC/109/C/S2 приведены в таблице 2.
Таблица 2
Наименование характеристики |
Значение характеристики | |
Модификации модулей | ||
KAD/ADC/109/C/S1, KAM/ADC/109/C/S1 |
KAD/ADC/109/C/S2, KAM/ADC/109/C/S2 | |
Число измерительных каналов |
8 | |
Диапазон измеряемых значений напряжения постоянного тока, В
|
от минус 10 до 10 от минус 1 до 1 от минус 100 • 10-3 до 100 • 10-3 от минус 10 • 10-3 до 10 • 10-3 от минус 5 до 5 от минус 0,5 до 0,5 от минус 50 • 10-3 до 50 • 10-3 от минус 5 • 10-3 до 5 • 10-3 от минус 2,5 до 2,5 от минус 0,25 до 0,25 от минус 25 • 10-3 до 25 • 10-3 от минус 2,5 • 10-3 до 2,5 • 10-3 от минус 1,25 до 1,25 от минус 0,125 до 0,125 от минус 12,5 • 10-3 до 12,5 • 10-3 |
Наименование характеристики |
Значение характеристики | |
Модификации модулей | ||
KAD/ADC/109/C/S1, KAM/ADC/109/C/S1 |
KAD/ADC/109/C/S2, KAM/ADC/109/C/S2 | |
Пределы допускаемой приведенной погрешности измерений напряжения постоянного тока, % - при значениях коэффициентов усиления 1, 10, 100 |
± 0,08 | |
- при значениях коэффициентов усиления 2, 20, 200 |
± 0,14 | |
- при значениях коэффициентов усиления 4, 40, 400 |
± 0,25 | |
- при значениях коэффициентов усиления 8, 80, 800 |
± 0,44 | |
- при значении коэффициента усиления 1000 |
± 0,3 | |
- при значении коэффициента усиления 2000 |
± 0,6 | |
- при значении коэффициента усиления 4000 |
± 1,2 | |
Число каналов воспроизведения напряжения постоянного тока |
8 | |
Диапазон воспроизводимых значений напряжения постоянного тока, В |
от 0 до 10,2 | |
Пределы допускаемой приведенной* погрешности воспроизведения напряжения постоянного тока при значении сопротивления нагрузки 350 Ом, % |
± 0,3 | |
Число каналов воспроизведения силы постоянного тока |
8 | |
Диапазон воспроизводимых значений силы постоянного тока, мкА |
от минус 71 до 71 | |
Пределы допускаемой приведенной* погрешности воспроизведения силы постоянного тока при значении сопротивления нагрузки 350 Ом, % |
± 2 | |
Входное сопротивление при отсутствии питания, Ом, не менее: - между входом «+» каждого канала и клеммой заземления |
10406 | |
- между входом «-» каждого канала и клеммой заземления |
10406 | |
- между дифференциальными входами каждого канала |
10406 |
10406 |
Входное сопротивление, Ом, не менее: - между входом «+» каждого канала и клеммой заземления |
10406 | |
- между входом «-» каждого канала и клеммой заземления |
10406 | |
- между дифференциальными входами каждого канала |
10406 |
10406 |
Потребляемая мощность, Вт, не более |
3,35 | |
Масса, г, не более |
102 |
Наименование характеристики |
Значение характеристики | |
Модификации модулей | ||
KAD/ADC/109/C/S1, KAM/ADC/109/C/S1 |
KAD/ADC/109/C/S2, KAM/ADC/109/C/S2 | |
Габаритные размеры (длина х высота х глубина), мм, не более |
82х80х13,8 | |
* погрешности нормированы как приведенные к диапазону измерений (воспроизведения) |
модулей KAD/ADC/109/C/QB120, KAD/ADC/109/C/QB350, KAM/ADC/109/C/QB350 приведены в таблице 3.
Таблица 3
Наименование характеристики |
Значение характеристики | |
Модификации модулей | ||
KAD/ADC/109/C/QB120 |
KAD/ADC/109/C/QB350, KAM/ADC/109/C/QB350 | |
Число измерительных каналов |
8 | |
Диапазон измеряемых значений напряжения постоянного тока, В - при значении коэффициента усиления 1 |
от минус 10 до 10 | |
- при значении коэффициента усиления 10 |
от минус 1 до 1 | |
- при значении коэффициента усиления 100 |
от минус 100 • 10-3 до 100 • 10-3 | |
- при значении коэффициента усиления 1000 |
от минус 10 • 10-3 до 10 • 10-3 | |
- при значении коэффициента усиления 2 |
от минус 5 до 5 | |
- при значении коэффициента усиления 20 |
от минус 0,5 до 0,5 | |
- при значении коэффициента усиления 200 |
от минус 50 • 10-3 до 50 • 10-3 | |
- при значении коэффициента усиления 2000 |
от минус 5 • 10-3 до 5 • 10-3 | |
- при значении коэффициента усиления 4 |
от минус 2,5 до 2,5 | |
- при значении коэффициента усиления 40 |
от минус 0,25 до 0,25 | |
- при значении коэффициента усиления 400 |
от минус 25 • 10-3 до 25 • 10-3 | |
- при значении коэффициента усиления 4000 |
от минус 2,5 • 10-3 до 2,5 • 10-3 | |
- при значении коэффициента усиления 8 |
от минус 1,25 до 1,25 | |
- при значении коэффициента усиления 80 |
от минус 0,125 до 0,125 | |
- при значении коэффициента усиления 800 |
от минус 12,5 • |
10-3 до 12,5 • 10-3 |
Наименование характеристики |
Значение характеристики | |
Модификации модулей | ||
KAD/ADC/109/C/QB120 KAD/ADC/109/C/QB3 5 0, KAM/ADC/109/C/QB350 | ||
Пределы допускаемой приведенной погрешности измерений напряжения постоянного тока, %
|
± 0,08 ± 0,14 ± 0,25 ± 0,44 ± 0,3 ± 0,6 ± 1,2 | |
Число каналов воспроизведения силы постоянного тока |
8 | |
Диапазон воспроизводимых значений силы постоянного тока, мА |
от 0 до 25 |
от 0 до 14,5 |
Пределы допускаемой приведенной* погрешности воспроизведения силы постоянного тока при значении сопротивления нагрузки 120 Ом, % |
± 0,3 |
_ |
Пределы допускаемой приведенной* погрешности воспроизведения силы постоянного тока при значении сопротивления нагрузки 350 Ом, % |
_ |
± 0,3 |
Входное сопротивление при отсутствии питания, Ом, не менее: - между входом каждого измерительного канала и клеммой заземления |
10406 | |
Входное сопротивление, Ом, не менее: - между входом каждого измерительного канала и клеммой заземления |
10406 | |
Потребляемая мощность, Вт, не более |
3,38 | |
Масса, г, не более |
98 | |
Габаритные размеры (длина х высота х глубина), мм, не более |
82х80х13,8 | |
* погрешности нормированы как приведенные к диапазону измерений (воспроизведения) |
Условия эксплуатации модулей приведены в таблице 4.
Таблица 4
Влияющая величина |
Значение влияющей величины |
Температура окружающего воздуха, °C: - рабочие условия |
от минус 40 до 85 |
- предельные условия хранения |
от минус 55 до 105 |
Относительная влажность воздуха при значениях температуры до 60 °C, % |
от 0 до 95 |
Гармоническая вибрация: - диапазон частот, Гц |
от 10 до 2000 |
- амплитуда ускорения, м/с2 (g), не более |
98 (10) |
Широкополосная вибрация: - время воздействия в направлении каждой из координатных осей, минут, не более |
60 |
- спектральная плотность виброускорения, д2/Гц |
от 0,04 до 0,2 |
- диапазон частот, Гц |
от 15 до 2000 |
Широкополосная вибрация: - время воздействия в направлении каждой из координатных осей, минут, не более |
10 |
- спектральная плотность виброускорения, д2/Гц |
от 0,04 до 0,83 |
- диапазон частот, Гц |
от 15 до 2000 |
Механические удары многократного действия: - число ударов за 11 мс (по пилообразному закону) в направлении 3-х координатных осей, не более |
12 |
- максимальное ускорение, м/с2 (g) |
980 (100) |
Механические удары многократного действия: - число ударов за 6 мс (по пилообразному закону) в направлении 3-х координатных осей, не более |
12 |
- максимальное ускорение, м/с2 (g) |
2450 (250) |
Ускорение в течение 1 минуты в каждом направлении по 3-м взаимно-перпендикулярным осям, м/с2 (g), не более |
161,7 (16,5) |
Давление, кПа |
от 3,6 до 115 |
Атмосферные выпадающие осадки (дождь): - верхнее значение интенсивности осадков, мм/мин |
4,6 |
