Номер по Госреестру СИ: 54053-13
54053-13 Модули синхронизации (управляющие модули)
(KAD/BCU/105)
Назначение средства измерений:
Модули синхронизации (управляющие модули) KAD/BCU/105 (далее - модули) предназначены для осуществления синхронизации по времени всех модулей блока базового KAM/CHS с внешним устройством, сбора измерительной информации со всех измерительных модулей, установленных в блоке базовом KAM/CHS, и передачи измерительной информации для дальнейшей записи и/или обработки.
Внешний вид.
Модули синхронизации (управляющие модули)
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 02.07.2018
Номер записи - 144067
ID в реестре СИ - 366467
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Фирма "ACRA Control, Ltd."
Страна - ИРЛАНДИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "V_22. Поверка по организации в динамике по годам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по годам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Модули синхронизации (управляющие модули) (KAD/BCU/105)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "ACRA Control, Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
52595-13 18.12.2022 |
Модули измерительные, KAD/ADC/112 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
53110-13 26.02.2023 |
Модули измерительные, KAD/ADC/008, KAM/ADC/008 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
53111-13 02.04.2018 |
Модули измерительные, KAD/ADC/011, KAM/ADC/011 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
53112-13 26.02.2023 |
Модули измерительные, KAD/ADC/114, KAM/ADC/114 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
53179-13 26.02.2023 |
Блоки базовые, KAM/CHS/03U, KAM/CHS/06U, KAM/CHS/09U, KAM/CHS/13U Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
5 лет |
|
53180-13 26.02.2023 |
Модули измерительные, KAD/ADC/116, KAM/ADC/116 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
53241-13 06.03.2023 |
Модули измерительные, KAD/CDC/002, KAM/CDC/002 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
53242-13 07.03.2023 |
Модули синхронизации (управляющие модули), KAD/BCU/140 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
53409-13 11.04.2024 |
Модули измерительные, KAD/ADC/113, KAM/ADC/113 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
53443-13 14.05.2018 |
Модули измерительные, KAM/TCG/102 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
53444-13 30.03.2024 |
Модули измерительные, KAD/DSI/102 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
53483-13 11.04.2024 |
Модули измерительные с блоком компенсации температуры холодного спая, KAD/TDC/107 (модули) ACD/CJB/002 (блок) Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
53659-13 06.06.2018 |
Модули измерительные, KAD/ADC/012, KAM/ADC/012 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
54051-13 02.07.2018 |
Модули измерительные, KAD/ADC/014, KAM/ADC/ 014 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
54052-13 28.05.2024 |
Модули измерительные, KAD/ADC/117 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
54053-13 02.07.2018 |
Модули синхронизации (управляющие модули), KAD/BCU/105 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
54071-13 28.05.2024 |
Модули измерительные, KAD/ADC/118, KAM/ADC/118 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
54072-13 28.05.2024 |
Модули измерительные, KAD/ADC/120, KAM/ADC/120 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
54333-13 28.05.2024 |
Модули измерительные, KAD/ADC/129/S1, KAM/ ADC/129/S1, KAD/ADC/129/S2 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
54334-13 07.06.2024 |
Модули синхронизации (управляющие модули), KAD/BCU/101/D, KAM/BCU/101/D Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
54851-13 17.07.2024 |
Модули измерительные, KAD/ADC/109/C/S1, KAM/ADC/109/C/S1, KAD/ADC/109/C/S2, KAM/ADC/109/C/S2, KAD/ADC/109/C/QB120, KAD/ADC/109/C/QB350, KAM/ADC/109/C/QB350 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
54978-13 21.08.2024 |
Модули измерительные с блоком компенсации температуры холодного спая, KAD/TDC/102/B (модули) ACD/CJB/003 (блок компенсации) Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
55191-13 21.08.2024 |
Модули измерительные, KAD/ADC/106/C, KAM/ADC/106/C Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
55344-13 21.08.2024 |
Модули измерительные, KAD/SDC/001, KAM/SDC/001 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
55406-13 13.09.2024 |
Модули измерительные, KAD/ADC/126/B, KAM/ADC/126/B Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
55407-13 13.09.2024 |
Модули измерительные, KAD/MDC/103, KAM/MDC/103 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
55408-13 13.09.2024 |
Модули измерительные, KAD/RDC/101/B Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
55431-13 13.09.2024 |
Модули измерительные, KAD/DSI/003/B, KAM/DSI/003/B Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
55592-13 20.11.2018 |
Модули измерительные, KAD/TDC/002/D, KAD/TDC/002/D/10M Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
55594-13 13.09.2024 |
Модули измерительные, KAD/TDC/005 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
56777-14 13.09.2024 |
Модули измерительные, KAD/ADC/135/E12 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
36186-07 01.12.2012 |
Системы измерительные, КАМ-500 Фирма "ACRA Control, Ltd." (ИРЛАНДИЯ ) |
1 год |
Отчет. Количество средств измерений собственника по группам измерений и производителям
Цель отчета:Формирование сводной информации о количестве средств измерений (СИ) собственников, распределенных по группам измерений и производителям, с возможностью анализа структуры парка СИ, определения доли производителей.
Первый этап – выбор данных для анализа
На этом этапе пользователю предлагается выбрать группы средств измерений и категорию масштаба владельцев СИ
Группа средств измерений
Пользователь выбирает одну или несколько групп из доступного списка (более 10 000 групп). Реализована функция мультиселекта, позволяющая одновременно выбирать несколько групп.
Категория или крупность владельцев СИ
Поле выбора (Select) позволяет указать собственника СИ и задать минимальное количество СИ, находящихся у него на балансе.
Второй этап – детализация выбора и группировка данных
После заполнения формы пользователь может выбрать конкретных собственников СИ или объединить их в группы (например, Газпром, Транснефть и др.). Для удобства выбора каждая запись о собственнике сопровождается информацией о количестве уникальных типов СИ и общем количестве СИ, находящихся у него на балансе.
Результаты формирования отчета
Отчет отображает итоговую таблицу с данными о средствах измерений, структурированными по следующим параметрам: производители средств измерений, количество поверок, общее количество средств измерений, количество действующих средств измерений (уникальность определяется по типу СИ, заводскому номеру). Доля данного производителя в общем парке СИ выбранной группы владельцев.
Кто поверяет Модули синхронизации (управляющие модули) (KAD/BCU/105)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Модули синхронизации (управляющие модули) (KAD/BCU/105)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) состоит из программы управления и настройки KSM-500, устанавливаемой на внешнюю ПЭВМ и встроенного ПО модуля.
ПО KSM-500 предназначено для управления работой модуля, и системы в целом, и отображения измерительной информации.
ПО KSM-500 идентифицируется на экране внешней ПЭВМ при установке модуля в шасси, включении питания и запуске приложения kDiscover.
Встроенное ПО идентифицируется при установке модуля в шасси, включении питания и запуске приложения kDiscover. Наименование модуля включает информацию о версии прошивки.
Производителем не предусмотрен иной способ идентификации встроенного ПО.
Метрологически значимая часть ПО KSM-500 и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений.
Метрологически значимая часть встроенного ПО записана на микросхемах, которые конструктивно защищены от несанкционированного доступа.
Идентификационные данные (признаки) метрологически значимой части ПО
приведены в таблице 1. Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификаци онный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Программа управления и настройки |
KSM-500 |
KSM-500.1.14 и выше |
68719c9bef8a17d 3f95021373da375 d507f2edf9 |
SHA1 |
|
Встроенное ПО модуля |
BCU/105/D |
FWA/X/004 |
- |
- |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится в верхнем левом углу Руководства по эксплуатации типографским или компьютерным способом, на плату модуля в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМодули синхронизации (управляющие модули) KAD/BCU/105. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к модулям синхронизации (управляющим модулям) KAD/BCU/105Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу 651-13-15 МП «Инструкция. Модули синхронизации (управляющие модули) KAD/BCU/105. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в феврале 2013 г.
Основные средства поверки:
-
- источник питания постоянного тока Б5-75 (рег. № 21569-01), диапазон
стабилизированного напряжения на выходе от 0 до 50 В, пределы допускаемой относительной погрешности установки напряжения на выходе ± 0,05 %;
-
- частотомер электронно-счетный CNT-90 (регистрационный № 41567-09), диапазон измеряемых частот от 0,1 до 225 МГц, пределы допускаемой относительной погрешности по частоте внутреннего опорного генератора на интервале 1 год ± 1x10-7);
-
- мультиметр цифровой Fluke 8846A (рег. № 36395-07), диапазон измерений
напряжения постоянного тока от 0,1 до 100 В; пределы допускаемой основной
относительной погрешности измерений напряжения постоянного тока ± (0,0038 % • ии + 0,0006 % • ипп), где Uu - измеренное значение напряжения постоянного тока, ипп -значение поддиапазона измерений напряжения постоянного тока.
Заявитель
Общество с ограниченной ответственностью «Елена Мур Трейдинг»Юридический адрес: 125190, г.Москва, Ленинградский проспект, д. 80, корп. Г, офис 801
Тел./Факс: (495) 229-02-45
E-mail: emt@emtltd.com
Испытательный центр
Государственный центр испытаний средств измерений Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»)Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское поселение Менделеево, Главный лабораторный корпус
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон: (495) 744-81-12, факс: (495) 744-81-12
E-mail: office@vniiftri.ru
Конструктивно модуль представляет собой печатную плату, с установленными на ней радиоэлектронными компонентами.
На модуле установлено два разъема. На верхней панели модуля установлен разъем для подключения внешних устройств, на противоположной стороне модуля установлен разъем для подключения модуля к блоку базовому.
На верхней панели модуля нанесено наименование модуля, на нижней панели модуля нанесено наименование и заводской номер модуля в виде наклейки.
Принцип действия основан на синхронизации передающих модулей BCU/105 с синхронизируемым устройством по протоколам PTP (precision time protocol) и последующей передаче измерительной информации по протоколу ethernet и UDP.
В качестве синхронизируемого устройства могут выступать аналогичные модули BCU, а также коммутатор сетевой NET/SWI/003.
Модули применяются совместно с блоком базовым KAM/CHS.
Управление режимами работы, а также отображение информации осуществляется с помощью программного обеспечения «KSM-500», устанавливаемого на внешнюю ПЭВМ.
Модули применяются в составе систем сбора и обработки данных КАМ-500 для сбора, регистрации и передачи измерительной информации с измерительных модулей системы KAM-500, вспомогательного и специального оборудования летательных аппаратов в процессе их испытаний.
Модули выпускаются в бескорпусном варианте исполнения.

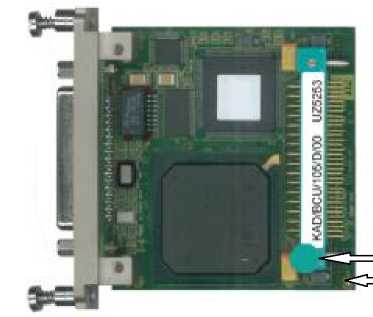

Внешний вид модулей, с указанием мест нанесения знака утверждения типа и пломбировки, приведены на рисунке 1.
