Номер по Госреестру СИ: 56691-14
56691-14 Преобразователи измерительные
(E9321A, E9322A, E9323A, E9325A, E9326A, E9327A)
Назначение средства измерений:
Преобразователи измерительные E9321A, E9322A, E9323A, E9325A, E9326A, E9327A (далее - преобразователи измерительные) предназначены для измерений пикового и среднего значений мощности ВЧ и СВЧ колебаний в коаксиальных трактах в комплекте с блоками измерительными ваттметров.
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
E9321A, E9322A, E9323A, E9325A, E9326A, E9327A
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 49 | 74 | 1,51 |
| АО "Навигатор" | Юридические лица | 11 | 14 | 1,27 |
| АО "ЗАСЛОН" | Юридические лица | 10 | 17 | 1,70 |
| АО "НПП "Исток" им. Шокина" | Юридические лица | 10 | 11 | 1,10 |
| АО "НПП"Исток" им. Шокина" | Юридические лица | 10 | 10 | 1,00 |
| АО "Корпорация "Комета" | Юридические лица | 6 | 6 | 1,00 |
| АО БЕТА ИР | Юридические лица | 4 | 4 | 1,00 |
| АО "ГРПЗ" | Юридические лица | 3 | 3 | 1,00 |
| АО "БЭМЗ" | Юридические лица | 3 | 3 | 1,00 |
| АО"Навигатор" | Юридические лица | 3 | 3 | 1,00 |
| ЮЛ | Юридические лица | 2 | 7 | 3,50 |
| Юр. Лицо | Юридические лица | 2 | 3 | 1,50 |
| АО "БЕТА ИР" | Юридические лица | 2 | 2 | 1,00 |
| ООО "Профигрупп" | Юридические лица | 2 | 2 | 1,00 |
| ООО"Профигрупп" | Юридические лица | 2 | 2 | 1,00 |
| ООО "АВИАОК" | Юридические лица | 2 | 2 | 1,00 |
| ООО "ЕС ЭЛЕКТРОН" | Юридические лица | 1 | 1 | 1,00 |
| АО Концерн Радиостроения ВЕГА | Юридические лица | 1 | 1 | 1,00 |
| АО "КОНЦЕРН "МАНС" | Юридические лица | 1 | 1 | 1,00 |
| АО «БЕТА ИР" | Юридические лица | 1 | 1 | 1,00 |
| ООО "ТЕХНОЗАЛ" | Юридические лица | 1 | 1 | 1,00 |
| ПАО "ЦНПО "Ленинец" | Юридические лица | 1 | 1 | 1,00 |
| АО МНИИ "АГАТ" | Юридические лица | 1 | 1 | 1,00 |
| ОАО "ВНИИР-Прогресс" | Юридические лица | 1 | 1 | 1,00 |
| ПАО "ИЛ" | Юридические лица | 1 | 1 | 1,00 |
| АО "Концерн "Вега" | Юридические лица | 1 | 1 | 1,00 |
| ООО "Кейсайт Текнолоджиз" | Юридические лица | 1 | 1 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 07e86514-3020-6b89-6295-9e1ac38fba59 | 56691-14 | 2022-11-09 | — | актуальная |
| e8926627-0949-e700-a803-c6cbc7d4e545 | 56691-14 | 2020-05-07 | 2022-11-09 | архивная |
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.

Знак утверждения типа наносится в верхнем левом углу Руководства по эксплуатации преобразователей измерительных типографским или компьютерным способом и на корпус преобразователя измерительного в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Преобразователи измерительные E9321A, E9322A, E9323A, E9325A, E9326A, E9327A. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным E9321A, E9322A, E9323A, E9325A, E9326A, E9327A
ГОСТ 13317 - 89 Элементы соединения СВЧ трактов электронных измерительных приборов. Присоединительные размеры.
Техническая документация фирмы - изготовителя.
осуществляется по документу 651-13-65 МП «Инструкция. Преобразователи измерительные E9321A, E9322A, E9323A, E9325A, E9326A, E9327A. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» в январе 2014 г.
Основные средства поверки:
- анализатор цепей векторный E5071C с опцией 2К5 (Госреестр № 45992-10): диапазон рабочих частот от 0,3 МГц до 20 ГГц, пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения в диапазоне частот до 2 ГГц ± (0,008 + 0,018^ |г| ), в диапазоне частот до 6 ГГц ± (0,013 + 0,032^ |г| ), в диапазоне частот до 20 ГГц ± (0,017 + 0,613^ |г| ), где |г| - измеряемый модуль коэффициента отражения;
- переход коаксиальный измерительный с соединителя типа IX (тракт 3,5 мм), (розетка) на соединитель N-типа (розетка);
- набор мер коэффициентов передачи и отражения 85054B (Госреестр № 53566-13): пределы допускаемой абсолютной погрешности измерений глубины погружения контакта соединителей вилка и розетка ± 0,00127 мм, пределы допускаемой погрешности определения действительных значений модуля коэффициента отражения от ± 0,8 до ± 1,4 %, пределы допускаемой погрешности определения фазы коэффициента отражения от 0,5 до 1,5°, пределы допускаемой погрешности определения коэффициента передачи от ± 0,03 до ± 0,1 дБ, пределы допускаемой погрешности определения фазы коэффициента передачи от ± 0,3 до ± 2°;
- ваттметр поглощаемой мощности М3-54 (Госреестр № 7058-79), с
преобразователями измерительными аттестованными в качестве рабочего эталона в диапазоне частот от 0 до 18 ГГц с погрешностью аттестации по коэффициенту калибровки не более 2 %;
- генератор сигналов E8257D с опцией 520 (Госреестр № 53941-13): диапазон частот от 250 кГц до 20 ГГц, пределы допускаемой относительной погрешности частоты опорного генератора (за 1 год): ± 3 • 10-8, шаг установки частоты 0,001 Гц, пределы установки мощности выходного сигнала от минус 135 до 19 дБ исх. 1 мВт, пределы абсолютной погрешности установки мощности выходного сигнала ± 0,8 дБ при мощностях выходного сигнала более 16 Дб исх. 1 мВт;
- блок измерительный ваттметра поглощаемой мощности E4417A;
- аттенюатор 8496B (Госреестр № 37204-08): диапазон частот от 0,001 до 17,44 ГГц, диапазон установки ослабления от 0 до 110 дБ, погрешность установки ослабления не более ± 1,5 дБ;
- делитель мощности 11667А: рабочий диапазон частот от 0 до 18 ГГц, вносимое ослабление 7 дБ, пределы допускаемой погрешности деления входного сигнала не более ± 0,25 дБ.
Принцип действия преобразователя измерительного основан на преобразовании электромагнитных колебаний ВЧ и СВЧ сигналов в напряжение постоянного тока диодной сборкой из двух встречно включенных СВЧ диодов, подключенных к нагрузочному СВЧ резистору. С выхода диодов сигнал поступает на фильтр низких частот (далее - ФНЧ) с переключаемой («Low», «Medium», «High» и «Off») полосой пропускания. Каждый преобразователь измерительный состоит из двух измерительных частей. Одна часть предназначена для измерений средних значений мощности немодулированных колебаний (режим измерений «Усреднение»), вторая - для измерений пиковых значений мощности (режим измерений «Нормальный»).
В режиме измерений «Усреднение» сигнал с выхода ФНЧ поступает на вход усилителя-модулятора, где преобразуется в меандр и поступает на усилитель с переключаемым коэффициентом усиления. Значения коэффициента усиления определяет поддиапазон измеряемой мощности. Амплитуда напряжения пропорциональна мощности, поступающей на вход преобразователя. По кабелю соединительному сигнал поступает на вход измерительного блока ваттметра.
В режиме измерений «Нормальный» сигнал с выхода ФНЧ поступает на вход дифференциального усилителя. Далее по кабелю соединительному сигнал поступает на вход измерительного блока ваттметра.
Блок измерительный ваттметра производит вычисление и отображение результатов измерений мощности с использованием значений калибровочных коэффициентов преобразователя, поправок на нелинейность, температурных поправок и поправок на ширину полосы пропускания фильтров, хранящихся во встроенном ППЗУ преобразователя. Поправочные коэффициенты автоматически считываются при подключении преобразователя блоками измерительными.
Значения ширины полосы пропускания ФНЧ преобразователей измерительных приведены в таблице 1.
Таблица 1 - Значения ширины полосы пропускания ФНЧ преобразователей измерительных
|
Модификация преобразователя измерительного |
Полоса пропускания | |||
|
«Off» |
«High» |
«Medium» |
«Low» | |
|
E9321A или E9325A |
300 кГц |
300 кГц |
100 кГц |
30 кГц |
|
E9322A или E9326A |
1,5 МГц |
1,5 МГц |
300 кГц |
100 кГц |
|
E9323A или E9327A |
5 МГц |
5 МГц |
1,5 МГц |
300 кГц |
Конструктивно преобразователи измерительные представляют собой моноблоки продолговатой формы без органов управления и дисплея. На передней стенке корпуса измерительного преобразователя расположен коаксиальный соединитель, на задней стенке -специализированный разъем для подключения кабеля обмена измерительной информацией с блоком измерительным. Внутри корпуса установлен модуль с установленными в нем диодным детектором, усилителем-модулятором и ППЗУ.
Преобразователи измерительные E9321A, E9322A, E9323A, E9325A, E9326A, E9327A отличаются диапазоном рабочих частот СВЧ модуля, диапазоном измеряемых значений мощности, шириной полосы пропускания ФНЧ и коэффициентом усиления дифференциального усилителя.
Внешний вид преобразователей измерительных, место нанесения обозначения типа, место пломбировки от несанкционированного доступа и место нанесения знака приведены на рисунке 1.

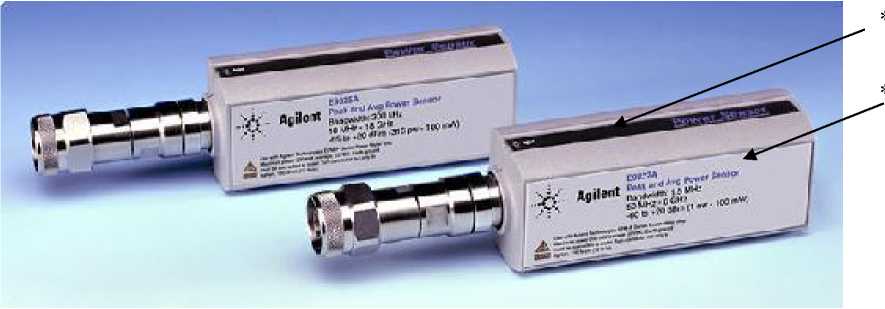

Рисунок 1 - Внешний вид преобразователей измерительных E9321A, E9322A, E9323A,
E9325A, E9326A, E9327A
* - место пломбировки;
** - место нанесения знака об утверждении типа.
Преобразователи измерительные E9321A, E9322A, E9323A, E9325A, E9326A, E9327A совместимы с блоками измерительными ваттметров E4416A, E4417A (с кабелем E9288), N1911A, N1912A.
Комплект поставки включает:
- преобразователь измерительный E9321A, или E9322A, или E9323A, или E9325A, или E9326A или E9327A (по заказу) - 1 шт.;
- комплект эксплуатационных документов изготовителя - 1 шт.;
- кабель для подключения к блоку измерительному ваттметра (по заказу) - 1 шт.;
- методика поверки 651-13-65 МП - 1 шт.
преобразователей измерительных приведены в таблицах 2 - 6.
Таблица 2 - Диапазон рабочих частот и диапазон измеряемых значений мощности
|
Тип преобразователя измерительного |
Тип коаксиального соединителя по ГОСТ 13317 - 89 |
Диапазон рабочих частот |
Диапазон измеряемых значений мощности | |
|
в режиме работы «Усреднение» |
в режиме работы «Нормальный» | |||
|
E9321A |
N тип |
от 50 МГц до 6 ГГц |
от минус 65 до 20 дБ исх. 1 мВт |
от минус 50 до 20 дБ исх. 1 мВт |
|
E9325A |
от 50 МГц до 18 ГГц | |||
|
E9322A |
от 50 МГц до 6 ГГц |
от минус 60 до 20 дБ исх. 1 мВт |
от минус 45 до 20 дБ исх. 1 мВт | |
|
E9326A |
от 50 МГц до 18 ГГц | |||
|
E9323A |
от 50 МГц до 6 ГГц |
от минус 40 до 20 дБ исх. 1 мВт | ||
|
E9327A |
от 50 МГц до 18 ГГц | |||
Таблица 3 - Коэффициент стоячей волны по напряжению (КСВН) входа преобразователя
|
Тип преобразователя измерительного |
Диапазон частот |
КСВН входа преобразователя*, не более |
|
от 50 МГц до 2 ГГц |
1,12 | |
|
E9321A, E9325A |
от 2 до 10 ГГц |
1,16 |
|
от 10 до 16 ГГц |
1,23 | |
|
от 16 до 18 ГГц |
1,28 | |
|
от 50 МГц до 2 ГГц |
1,12 | |
|
E9322A, E9326A |
от 2 до 12 ГГц |
1,18 |
|
от 12 до 16 ГГц |
1,21 | |
|
от 16 до 18 ГГц |
1,27 | |
|
E9323A, E9327A |
от 50 МГц до 2 ГГц |
1,14 |
|
от 2 до 16 ГГц |
1,22 | |
|
от 16 до 18 ГГц |
1,26 | |
|
*при уровне мощности не более 0 дБ исх. 1 мВт | ||
Таблица 4 - Границы нелинейности амплитудной характеристики
|
Тип преобразователя измерительного |
в режиме работы «Усреднение» |
в режиме работы «Нормальный» | ||
|
В нормальных условиях эксплуатации |
В рабочих условиях эксплуатации |
В нормальных условиях эксплуатации |
В рабочих условиях эксплуатации | |
|
E9321A, E9325A |
± 3,7 % |
± 4,5 % |
± 4,2 % |
± 5,0 % |
|
E9322A, E9326A |
± 3,7 % |
± 4,5 % |
± 4,2 % |
± 5,0 % |
|
E9323A, E9327A |
± 3,7 % |
± 5,0 % |
± 4,2 % |
± 5,5 % |
Таблица 5 - Пределы допускаемой относительной погрешности* коэффициента калибровки преобразователей измерительных E9321A, E9322A, E9323A, E9325A, E9326A, E9327A
|
Значение частоты |
В нормальных условиях эксплуатации |
В рабочих условиях эксплуатации |
Значение частоты |
В нормальных условиях эксплуатации |
В рабочих условиях эксплуатации |
|
50 МГц |
опорный уровень |
опорный уровень |
7,0 ГГц |
± 2,3 % |
± 2,5 % |
|
100 МГц |
± 1,8 % |
± 2,0 % |
8,0 ГГц |
± 2,3 % |
± 2,5 % |
|
300 МГц |
± 1,8 % |
± 2,0 % |
9,0 ГГц |
± 2,3 % |
± 2,5 % |
|
500 МГц |
± 1,8 % |
± 2,0 % |
10,0 ГГц |
± 2,3 % |
± 2,5 % |
|
800 МГц |
± 1,8 % |
± 2,0 % |
11,0 ГГц |
± 2,3 % |
± 2,5 % |
|
1,0 ГГц |
± 2,1 % |
± 2,3 % |
12,0 ГГц |
± 2,3 % |
± 2,5 % |
|
1,2 ГГц |
± 2,1 % |
± 2,3 % |
12,4 ГГц |
± 2,3 % |
± 2,5 % |
|
1,5 ГГц |
± 2,1 % |
± 2,3 % |
13,0 ГГц |
± 2,3 % |
± 2,5 % |
|
2,0 ГГц |
± 2,1 % |
± 2,3 % |
14,0 ГГц |
± 2,3 % |
± 2,5 % |
|
3,0 ГГц |
± 2,1 % |
± 2,3 % |
15,0 ГГц |
± 2,5 % |
± 2,8 % |
|
4,0 ГГц |
± 2,1 % |
± 2,3 % |
16,0 ГГц |
± 2,5 % |
± 2,8 % |
|
5,0 ГГц |
± 2,1 % |
± 2,3 % |
17,0 ГГц |
± 2,5 % |
± 2,8 % |
|
6,0 ГГц |
± 2,1 % |
± 2,3 % |
18,0 ГГц |
± 2,5 % |
± 2,8 % |
|
* Пределы допускаемой относительной погрешности нормированы при доверительной вероятности Р=0,95 | |||||
Таблица 6 - Технические характеристики преобразователей измерительных E9321A, E9322A, E9323A, E9325A, E9326A, E9327A
|
Г абаритные размеры (ширина, высота, глубина), мм |
150, 38, 30 |
|
Масса, кг |
0,2 |
Условия эксплуатации преобразователей измерительных приведены в таблице 6.
Таблица 6 - Условия эксплуатации преобразователей измерительных E9321A, E9322A, E9323A, E9325A, E9326A, E9327A
|
Нормальные условия эксплуатации |
Температура: (23 ± 5) °С; Относительная влажность воздуха от 15 до 95 %; |
|
Рабочие условия эксплуатации |
Температура: от 0 до 55 °С; Относительная влажность воздуха не более 95 % при 40 °С |
