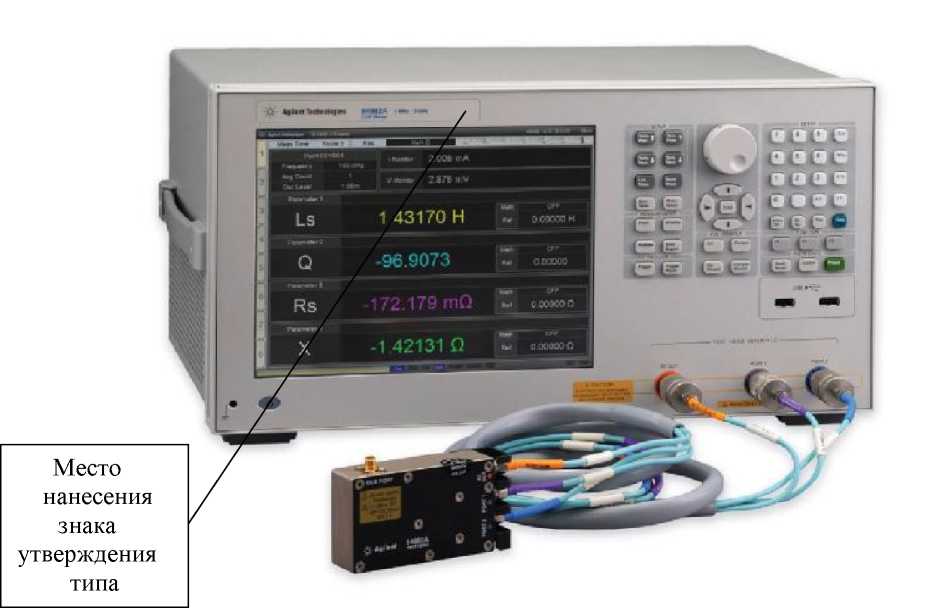

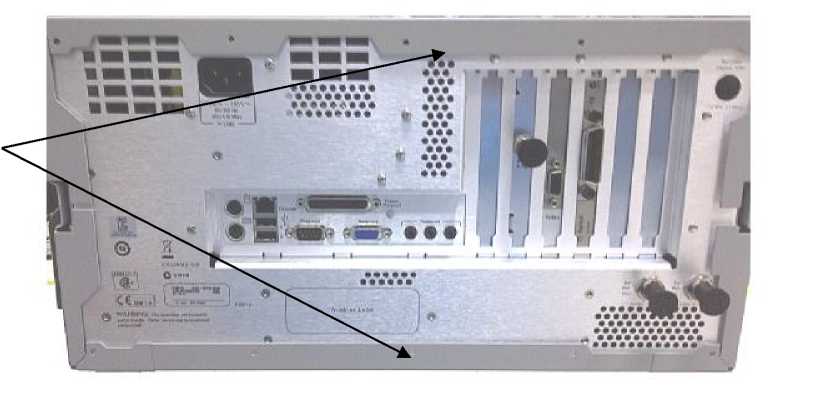

Обозначение

Назначение опции

E4982A-030

RLC метр с диапазоном частот от 1 МГц до 300 МГц

E4982A-050

RLC метр с диапазоном частот от 1 МГц до 500 МГц

E4982A-100

RLC метр с диапазоном частот от 1 МГц до 1 ГГц

E4982A-300

RLC метр с диапазоном частот от 1 МГц до 3 ГГц

E4982AU-101

Модернизация частотного диапазона с 500 МГц до 1 ГГц

E4982AU-100

Модернизация частотного диапазона с 300 МГц до 1 ГГц

E4982AU-302

Модернизация частотного диапазона с 1 ГГц до 3 ГГц

E4982AU-301

Модернизация частотного диапазона с 500 МГц до 3 ГГц

E4982AU-300

Модернизация частотного диапазона с 300 МГц до 3 ГГц

E4982AU-050

Модернизация частотного диапазона с 300 МГц до 500 МГц

E4982A-1CM

Набор для монтажа в стойку

E4982A-1CN

Ручки на передней панели

E4982A-1CP

Набор для монтажа в стойку и ручки на передней панели

Наименование характеристики

Значение характеристики

Характеристики источника сигнала

Диапазон установки частоты измерительного сигнала, МГц:

опция 030 (только E4982A)

опция 050

опция 100

опция 300

от 1 до 300 от 1 до 500 от 1 до 1000 от 1 до 3000

Пределы допускаемой относительной погрешности установки частоты измерительного сигнала:

• - без опции 1 Е5

• - с опцией 1Е5

±140"⁵

±140"⁶

Разрешающая способность установки частоты, мГц

1

Диапазон установки уровня выходного сигнала (при длине кабеля 1 м)

Диапазон установки выходного уровня мощности измерительного сигнала P1 (при длине кабеля 1 м), (в режиме 50 Q нагрузки на тестовом порту), дБм (дБ относительно мВт)

от минус 40 до 1

Диапазон установки выходного уровня мощности измерительного сигнала P1 (в режиме 50 Q нагрузки на тестовом порту) (при длине кабеля 2 м с установленной опцией 002) только E4982A, дБм

P2 = Р1-0,42^ДГГц]

Диапазон установки среднеквадратического значения (СКЗ) силы тока (в режиме короткого замыкания на тестовом порту), мА

от 0,0894 до 10

Диапазон установки СКЗ выходного напряжения (в режиме холостого хода на тестовом порту), мВ

от 4,47 до 502

Разрешающая способность установки уровня выходного сигнала, дБ

0,1 (в случае установки напряжения или тока величина округляется до 0,1 дБ)

Наименование характеристики

Значение характеристики

Пределы допускаемой погрешности установки выходного уровня мощности (в режиме 50 О нагрузки на тестовом порту), дБ

• - частота не более 1 ГГц

• - частота более 1 ГГц

С опцией 010 (только Е4991В):

• - частота не более 1 ГГц

• - частота более 1 ГГц

± 2

± 3

от минус 3 до 2 от минус 6 до 5

Установка смещения (опция 001) только Е4991В

Диапазон установки напряжения постоянного тока смещения, В

± 40

Разрешающая способность установки напряжения смещения, мВ

1

Пределы допускаемой погрешность установки смещения напряжения постоянного тока (при температуре окружающей среды от 18 °С до 28 °С):

± [0,05% + 5 мВ + 20 О х |Мс|[мА]] [мВ] где Idc - ток смещения, считываемое значение

Диапазон установки силы постоянного тока смещения, мА

от 1 до 100

Разрешающая способность установки силы тока смещения, мкА

2

Пределы допускаемой погрешности установки силы постоянного тока смещения (при температуре окружающей среды от 18 °С до 28 °С )

± [0,2% + 20 мкА + |Udc|[B]) / 10 кО] [мА] где Udc - напряжение смещения, считываемое значение

Измеряемые величины

Z: модуль полного сопротивления (импеданса)

Y: модуль полной проводимости (адмитанса)

R: активное сопротивление

G: активная проводимость

С: ёмкость

Cp: электрическая емкость при параллельной схеме замещения

Cs: электрическая емкость при последовательной схеме замещения L: индуктивность

Lp: индуктивность при параллельной схеме замещения

Ls: индуктивность при последовательной схеме замещения

9: фазовый угол

Х: реактивное сопротивление

В: реактивная проводимость

D: тангенс угла потерь

Q: добротность

G: активная проводимость

Rp: активное сопротивление при параллельной схеме замещения

Наименование характеристики

Значение характеристики

Rs: активное сопротивление при последовательной схеме замещения Rdc: сопротивление постоянного тока

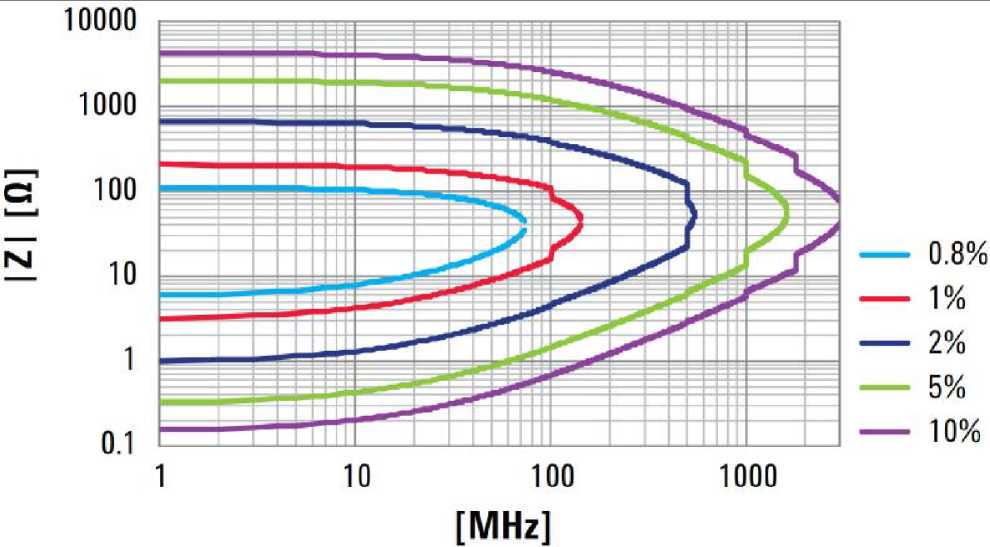

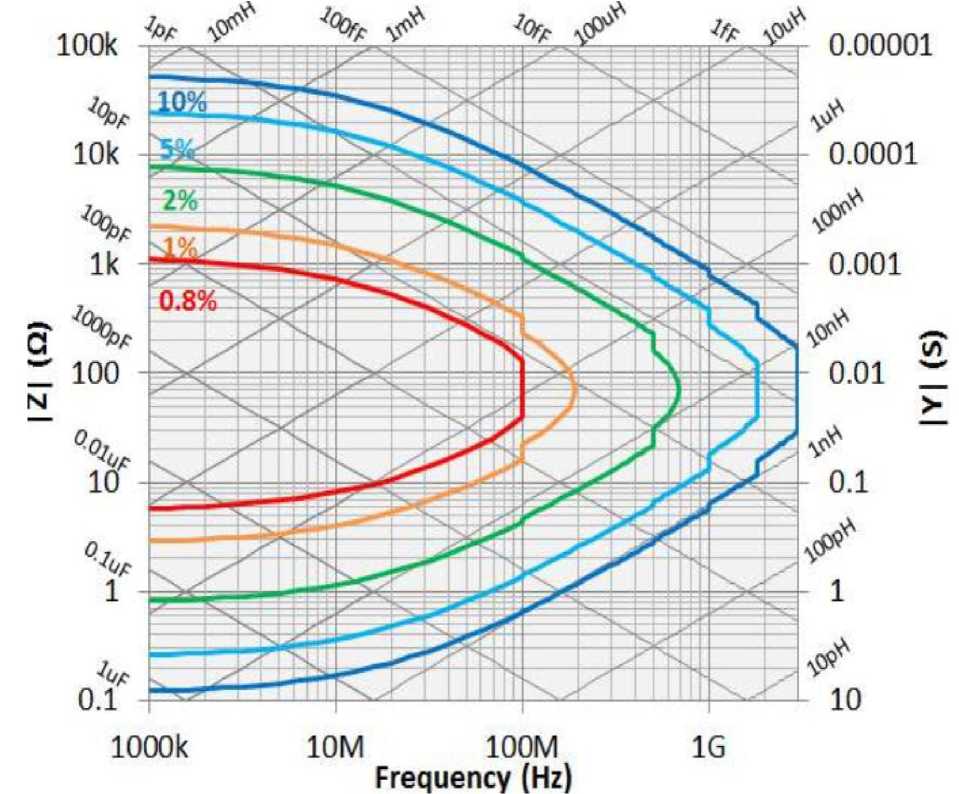

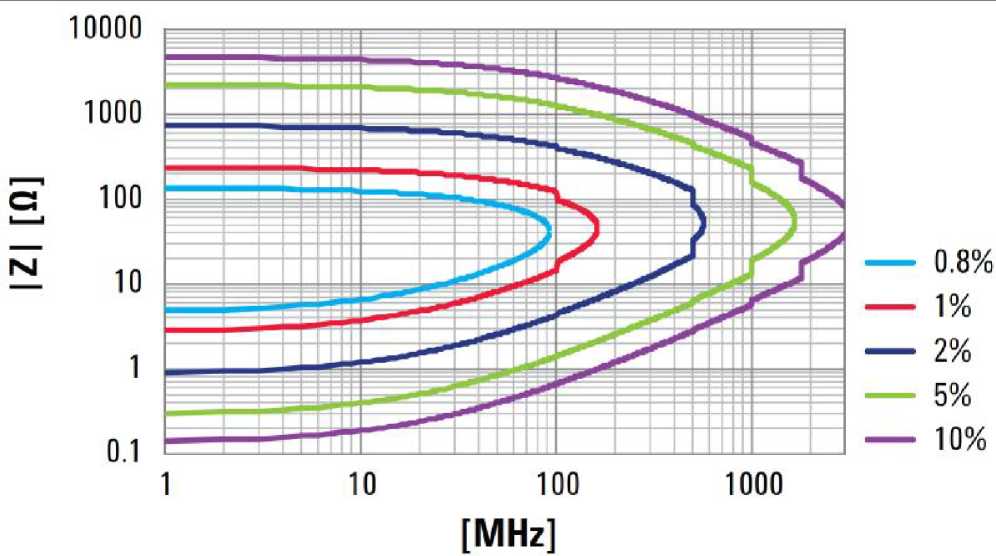

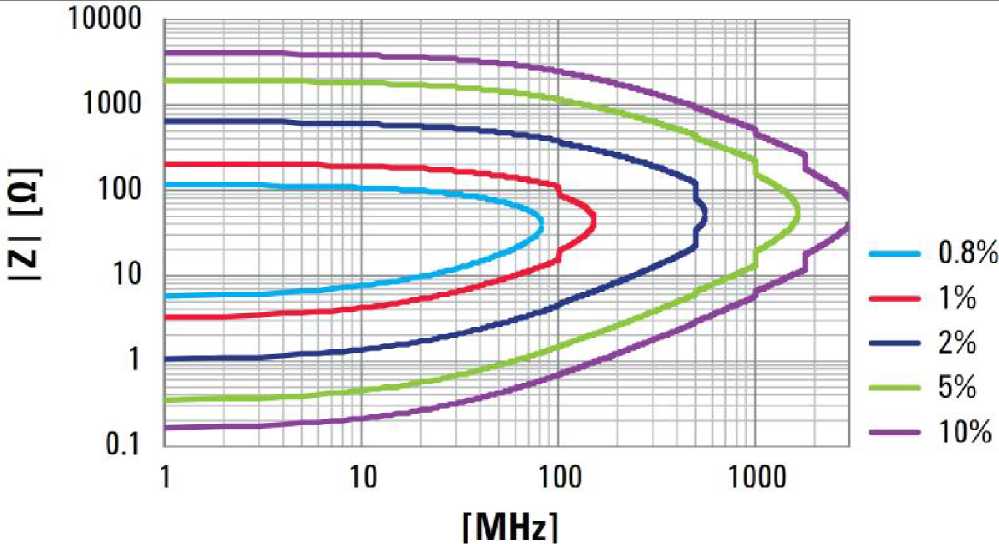

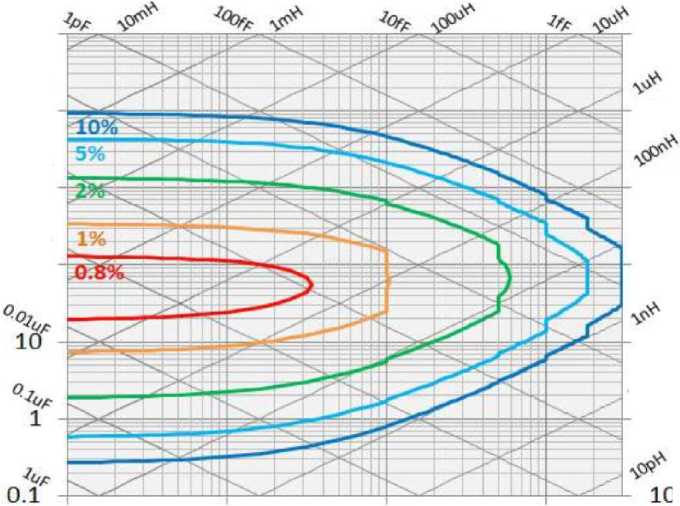

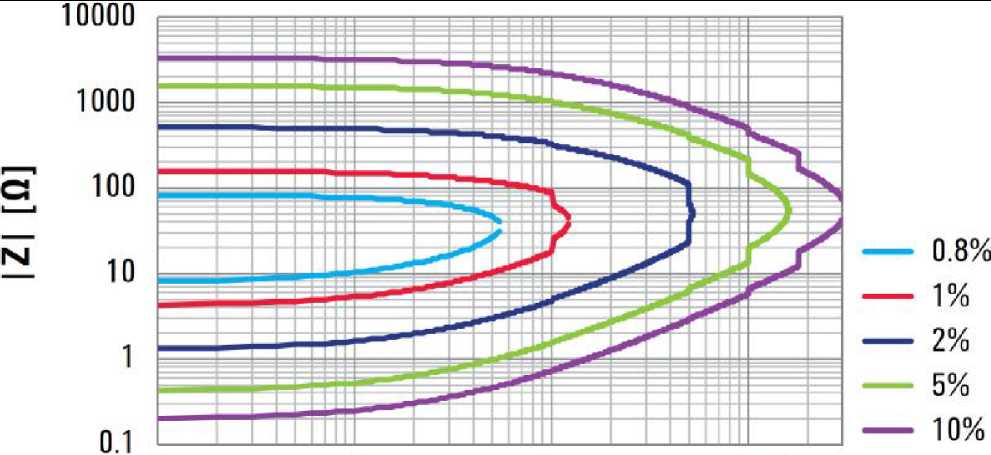

Погрешности измеряемых величин при измерении с тестовым адаптером 7 мм

Погрешности измеряемых величин при измерении при использовании для калибровки мер ХХ, КЗ и согласованной нагрузки и температуре окружающей среды (23±5) °С

Измеряемая величина

Пределы допускаемой относительной погрешности измерений

|Z|,|Y|

± (Ea + Eb) [%]

е

± (Еа + ЕЬ)/100 [рад]

L, C, X, B:

±(Еа + ЕЬ) х^1+^в*^г[%1

R, G

±(Еа + ЕЬ) х7* + <?И%]

D:

при |Dxxtg((Ea + Eb)/100)|< 1

при Dx < 0,1

\            iDD ^z

^—~’    Ла+Вй,

± i±c««_e( _ldd }

± (Ea + Eb)/100

Q:

при |Qxxtg((Ea + Eb)/100)|<1

при 10/(Ea + Eb) > Qx > 10

,£а+£й.,

±             _LDD J

± —----,Е_Д+ВЬ,

± Qx²(Ea + Eb)/100

При использовании для калибровки мер ХХ, КЗ , согласованной нагрузки и меры ёмкости с низкими потерями

|Z|,|Y|

± (Ea + Eb) [%]

е

± Ес/100 [рад]

L, C, X, B:

±(Ea + Eb) xVl+ Dx²[%]

R, G

± (Ea + Eb) x^/1 Q_x 2[%]

D:

при |Dxxtg((Ea + Eb)/100)|< 1

при Dx < 0,1

. „IV. _,Ea+Et>.,

± ■.               ■. _LCD .■

± —---^Ea+BK

± (Ea + Eb)/100

Q:

при |Qxxtg((Ea + Eb)/100)|<1

при 10/(Ea + Eb) > Qx > 10

_L *   Х_Л J if \       /

± -------Jn+fL

± Qx²(Ea + Eb)/100

Eb

± (Zs / |Zx| + Yo x |Zx|) x 100 [%], где |Zx| - абсолютная величина импеданса

Ес

± (0,06 + 0,08xf [МГц]\1000) [%]

Rdc

± (1 + (0,05/Rdut + Rdut/10000) x 100) [%], где Rdut-измеренная величина сопротивления постоянного тока

Измеряемая величина

Пределы допускаемой относительной погрешности измерений

«Режим 1»

Еа (при выходном уровне генератора 1 дБм), % от 1 до 100 МГц

± 0,54

от 100 до 500 МГц

± 0,62

от 500 МГц до 1 ГГц

± 0,92

от 1 до 1,8 ГГц

± 2,05

от 1,8 до 3 ГГц

± 4,42

Еа (при выходном уровне генератора от минус 20 до 1 дБм), %

от 1 до 100 МГц

± 0,66

от 100 до 500 МГц

± 0,74

от 500 МГц до 1 ГГц

± 1,11

от 1 до 1,8 ГГц

± 2,36

от 1,8 до 3 ГГц

± 4,81

Еа (при выходном уровне генератора от минус 33 до минс 20 дБм), %

от 1 до 100 МГц

± 1,13

от 100 до 500 МГц

± 1,22

от 500 МГц до 1 ГГц

± 1,84

от 1 до 1,8 ГГц

± 3,54

от 1,8 до 3 ГГц

± 6,35

Еа (при выходном уровне генератора меньше минус

33 дБм), % от 1 до 100 МГц

± 2,08

от 100 до 500 МГц

± 2,26

от 500 МГц до 1 ГГц

± 2,27

от 1 до 1,8 ГГц

± 4,34

от 1,8 до 3 ГГц

± 7,60

«Режим 2»

Еа (при выходном уровне генератора 1 дБм), % от 1 до 100 МГц

± 0,52

от 100 до 500 МГц

± 0,59

от 500 МГц до 1 ГГц

± 0,89

от 1 до 1,8 ГГц

± 1,99

от 1,8 до 3 ГГц

± 4,34

Еа (при выходном уровне генератора от минус 20 до 1 дБм), %

от 1 до 100 МГц

± 0,58

от 100 до 500 МГц

± 0,66

от 500 МГц до 1 ГГц

± 0,98

от 1 до 1,8 ГГц

± 2,14

от 1,8 до 3 ГГц

± 4,54

Измеряемая величина

Пределы допускаемой относительной погрешности измерений

Еа (при выходном уровне генератора от минус 33 до минус 20 дБм), %

от 1 до 100 МГц

± 0,81

от 100 до 500 МГц

± 0,90

от 500 МГц до 1 ГГц

± 1,35

от 1 до 1,8 ГГц

± 2,74

от 1,8 до 3 ГГц

± 5,31

Еа (при выходном уровне генератора меньше минус

33 дБм), %

от 1 до 100 МГц

± 1,30

от 100 до 500 МГц

± 1,44

от 500 МГц до 1 ГГц

± 1,44

от 1 до 1,8 ГГц

± 2,92

от 1,8 до 3 ГГц

± 5,59

«Режим 3»

Еа (при выходном уровне генератора 1 дБм), % от 1 до 100 МГц

± 0,51

от 100 до 500 МГц

± 0,59

от 500 МГц до 1 ГГц

± 0,87

от 1 до 1,8 ГГц

± 1,97

от 1,8 до 3 ГГц

± 4,32

Еа (при выходном уровне генератора от минус 20 до 1 дБм), %

от 1 до 100 МГц

± 0,55

от 100 до 500 МГц

± 0,63

от 500 МГц до 1 ГГц

± 0,94

от 1 до 1,8 ГГц

± 2,08

от 1,8 до 3 ГГц

± 4,46

Еа (при выходном уровне генератора от минус 33 до минус 20 дБм), %

от 1 до 100 МГц

± 0,65

от 100 до 500 МГц

± 0,80

от 500 МГц до 1 ГГц

± 1,20

от 1 до 1,8 ГГц

± 2,50

от 1,8 до 3 ГГц

± 5,00

Еа (при выходном уровне генератора меньше минус

33 дБм), %

от 1 до 100 МГц

± 1,00

от 100 до 500 МГц

± 1,20

от 500 МГц до 1 ГГц

± 1,20

от 1 до 1,8 ГГц

± 2,50

от 1,8 до 3 ГГц

± 5,00

«Режим 1»

Zs (при выходном уровне генератора 1 дБм), мОм

Количество точек усреднения - не менее 8

± (14 + 0,5 х ДМГц])

Количество точек усреднения - менее 8

± (19 + 0,5 х ДМГц])

Измеряемая величина

Пределы допускаемой относительной погрешности измерений

Zs (при выходном уровне генератора от минус 20 до 1 дБм), мОм

Количество точек усреднения - не менее 8 Количество точек усреднения - менее 8

± (20 + 0,5 х ЦМГц])

± (37 + 0,5 х ЦМГц])

Zs (при выходном уровне генератора от минус 33 до минус 20 дБм), мОм

Количество точек усреднения - не менее 8

Количество точек усреднения - менее 8

± (36 + 0,5 х ЦМГц]) ± (110 + 0,5 х ЦМГц])

Zs (при выходном уровне генератора менее минус

33 дБм), мОм

± (248 + 0,5 х ЦМГц])

«Режим 2»

Zs (при выходном уровне генератора 1 дБм), мОм

Количество точек усреднения - не менее 8

Количество точек усреднения - менее 8

± (13 + 0,5 х ЦМГц]) ± (15 + 0,5 х АМГц])

Zs (при выходном уровне генератора от минус 20 до 1 дБм), мОм

Количество точек усреднения - не менее 8

Количество точек усреднения - менее 8

± (16 + 0,5 х ЦМГц])

± (26 + 0,5 х ЦМГц])

Zs (при выходном уровне генератора от минус 33 до минус 20 дБм), мОм

Количество точек усреднения - не менее 8

Количество точек усреднения - менее 8

± (24 + 0,5 х ЦМГц]) ± (64 + 0,5 х АМГц])

Zs (при выходном уровне генератора менее минус

33 дБм), мОм

± (133 + 0,5 х АМГц])

«Режим 3»

Zs (при выходном уровне генератора 1 дБм), мОм

Количество точек усреднения - не менее 8

Количество точек усреднения - менее 8

± (12 + 0,5 х ЦМГц])

± (14 + 0,5 х ЦМГц])

Zs (при выходном уровне генератора от минус 20 до 1 дБм), мОм

Количество точек усреднения - не менее 8

Количество точек усреднения - менее 8

± (15 + 0,5 х ЦМГц]) ± (20 + 0,5 х ЦМГц])

Zs (при выходном уровне генератора от минус 33 до минус 20 дБм), мОм

Количество точек усреднения - не менее 8

Количество точек усреднения - менее 8

± (20 + 0,5 х ЦМГц])

± (50 + 0,5 х ЦМГц])

Zs (при выходном уровне генератора менее минус

33 дБм), мОм

± (100 + 0,5 х ЦМГц])

«Режим 1»

Yo (при выходном уровне генератора 1 дБм), мкСм

Количество точек усреднения - не менее 8

Количество точек усреднения - менее 8

± (22 + 0,15 х АМГц])

± (10 + 0,15 х АМГц])

Измеряемая величина

Пределы допускаемой относительной погрешности измерений

Yo (при выходном уровне генератора от минус 20 до 1 дБм), мкСм

Количество точек усреднения - не менее 8 Количество точек усреднения - менее 8

± (24 + 0,15 х ЦМГц])

± (35 + 0,15 х ЦМГц])

Yo (при выходном уровне генератора от минус 33 до минус 20 дБм), мкСм

Количество точек усреднения - не менее 8

Количество точек усреднения - менее 8

± (52 + 0,15 х ЦМГц]) ± (110 + 0,15 х АМГц])

Yo (при выходном уровне генератора менее минус

33 дБм), мкСм

± (247 + 0,15 х АМГц])

«Режим 2»

Yo (при выходном уровне генератора 1 дБм), мкСм

Количество точек усреднения - не менее 8

Количество точек усреднения - менее 8

± (20 + 0,15 х АМГц])

± (23 + 0,15 х АМГц])

Yo (при выходном уровне генератора от минус 20 до 1 дБм), мкСм

Количество точек усреднения - не менее 8

Количество точек усреднения - менее 8

± (24 + 0,15 х ЦМГц])

± (35 + 0,15 х ЦМГц])

Yo (при выходном уровне генератора от минус 33 до минус 20 дБм), мкСм

Количество точек усреднения - не менее 8

Количество точек усреднения - менее 8

± (35 + 0,15 х ЦМГц])

± (63 + 0,15 х ЦМГц])

Yo (при выходном уровне генератора менее минус

33 дБм), мкСм

± (133 + 0,15 х АМГц])

«Режим 3»

Yo (при выходном уровне генератора 1 дБм), мкСм

Количество точек усреднения - не менее 8

Количество точек усреднения - менее 8

± (19 + 0,15 х АМГц])

± (22 + 0,15 х АМГц])

Yo (при выходном уровне генератора от минус 20 до 1 дБм), мкСм

Количество точек усреднения - не менее 8

Количество точек усреднения - менее 8

± (22 + 0,15 х ЦМГц])

± (30 + 0,15 х ЦМГц])

Yo (при выходном уровне генератора от минус 33 до минус 20 дБм), мкСм

Количество точек усреднения - не менее 8

Количество точек усреднения - менее 8

± (30 + 0,15 х ЦМГц])

± (50 + 0,15 х ЦМГц])

Yo (при выходном уровне генератора менее минус

33 дБм), мкСм

± (100 + 0,15 х АМГц])

Погрешности измеряемых величин при измерении с тестовым адаптером 7 мм

При использовании для калибровки мер ХХ, КЗ и согласованной нагрузки (температура окружающей среды 23 °С ±5 °С ).

Величина

Пределы допускаемой относительной погрешности измерений (E)

|Z|,|Y|

± (Ea + Eb) [%]

е

± (Еа + ЕЬ)/100 [рад]

L, C, X, B:

±(Еа + ЕЬ) х71 + Ох^г[о/₀]

R, G

±(Ea + Eb) xV¹ + <3*^г[%1

D:

при |DxMg((Ea + Eb)/100)|< 1

где Dx- измеренная величина D (тангенс угла потерь)

при |Dx| < 0,1

X     Л > » ■ _iDD •'

± 7=7----.Ха+ЕЪ'

1 +DsXtg\ , ее—} ± (Ea + Eb)/100

Q:

при |Qx¹xtg((Ea + Eb)/100)|<1

Qx- измеренная величина Q (добротность)

при 10/(Ea + Eb) > |Qx| > 10

_L               1DD ⁷

± 7=7----Jfc+®4

¹⁺Q*x t_fl(     )

± Qx²(Ea + Eb)/100

При использовании для калибровки мер ХХ, КЗ, согласованной нагрузки и меры ёмкости с низкими потерями (температура окружающей среды 23 °С ± 5 °С ). Количество точек усреднения - не менее 32 Выходной уровень генератора от минус 23 до 1 дБм

|Z|,|Y|

± (Ea + Eb) [%]

е

± (Ea + Eb)/100 [рад]

L, C, X, B:

±V(Ea + Eby +(£cZ>jc)²_[o_/o1

R, G

±V(^Ea + ЕЬ)^г + (FcQx)^z|-o/_o]

D:

при |Dxxtg(Ec/100)|< 1

где Dx- измеренная величина D (тангенс угла потерь)

при |Dx| < 0,1

3

± ~---E“

± Ec/100

Q:

при |Qx¹*tg(Ec/100)|<1

Qx- измеренная величина Q (добротность)

при 10/Ec > |Qx| > 10

(i+          3

± ~----Uf

1+Q^x t_fl(—J ± Qx²(E^100)

Eb = ± (Zs / |Zx| + Yo x |Zx|) [%]

где |Zx| - измеренная абсолютная величина импеданса

Величина

Пределы допускаемой относительной погрешности измерений (E)

Еа (при выходном уровне генератора от минус 23 до 1 дБм), %

от 1 до 100 МГц от 100 до 500 МГц от 500 МГц до 1 ГГц от 1 до 1,8 ГГц

от 1,8 до 3 ГГц

± 0,6

± 0,7

± 1,0

± 2,0

± 4,0

Еа (при выходном уровне генератора от минус 33 до минус 23 дБм), %

от 1 до 100 МГц от 100 до 500 МГц

от 500 МГц до 1 ГГц

от 1 до 1,8 ГГц

от 1,8 до 3 ГГц

± 0,65

± 0,75

± 1,05

± 2,05

± 4,05

Еа (при выходном уровне генератора от минус 40 до минус 33 дБм), %

от 1 до 100 МГц

от 100 до 500 МГц

от 500 МГц до 1 ГГц

от 1 до 1,8 ГГц

от 1,8 до 3 ГГц

± 0,8

± 0,9

± 1,2

± 2,2

± 4,2

Ес (при частоте от 1 до 10 МГц), % при |Zx| < 1 Ом

при 1 Ом < |Zx| < 1,8 кОм при |Zx| > 1,8 кОм

(0,03 + 0,08 х Р[МГц]/'1000 + 0,03/|Zx|) [%]

(0,06 + 0,08 х F| МГц |/1000) [%]

(0,03 + 0,08 х б[мГц]/1000 + |Zx|/ 6х10⁴) [%]

Ес (при частоте от 10 до 100 МГц), % при |Zx| < 3 Ом

при 3 Ом < |Zx| < 600 Ом

при |Zx| > 600 Ом

(0,05 + 0,08 х Г|МГц|/1000 + 0,03/|Zx|) [%]

(0,06 + 0,08 х Г|МГц|/1000) [%]

(0,05 + 0,08 х б[мГц]/1000 + |Zx|/ 6х10⁴) [%]

Ес (при частоте от 100 МГц до 3 ГГц), % при |Zx| < 1 Ом

при 1 Ом < |Zx| < 1,8 кОм

при |Zx| > 1,8 кОм

(0,03 + 0,08 х Г|МГц|/1000 + 0,03/|Zx|) [%]

(0,06 + 0,08 х Г|МГц|/1000) [%]

(0,03 + 0,08 х б[мГц]/1000 + |Zx|/ 6х10⁴) [%]

Zs¹(при выходном уровне генератора минус 3 или минус 13 дБм)

Количество точек усреднения - не менее 8

Количество точек усреднения - не более 7

± (11 + 0,5 х Б[МГц]) [мОм] ± (12 + 0,5 х Б[МГц]) [мОм]

Zs¹(при выходном уровне генератора минус 23 дБм)

Количество точек усреднения - не менее 8

Количество точек усреднения - не более 7

± (12 + 0,5 х Б[МГц]) [мОм] ± (16 + 0,5 х Б[МГц]) [мОм]

Величина

Пределы допускаемой относительной погрешности измерений (E)

Zs¹(npu выходном уровне генератора от минус 23 до 1 дБм)

Количество точек усреднения - не менее 8

Количество точек усреднения - не более 7

± (17 + 0,5 х Б[МГц]) [мОм]

± (21 + 0,5 х Б[МГц]) [мОм]

Zs¹(nри выходном уровне генератора от минус 33 до минус 23 дБм)

Количество точек усреднения - не менее 8

Количество точек усреднения - не более 7

± (25 + 0,5 х Б[МГц]) [мОм] ± (50 + 0,5 х 1^;|МГц|) [мОм]

Zs¹(при выходном уровне генератора от минус 40 до минус 33 дБм)

Количество точек усреднения - не менее 8

Количество точек усреднения - не более 7

± (50 + 0,5 х F[M^]) [мОм] ± (100 + 0,5 х Б[МГц]) [мОм]

Yo (при выходном уровне генератора от минус 17 до 1 дБм)

Количество точек усреднения - не менее 8

Количество точек усреднения - не более 7

± (1,7 + 0,1 х Б[МГц]) [мкСм]

± (4,0 + 0,1 х F[M^]) [мкСм]

Yo (при выходном уровне генератора от минус 23 до минус 17 дБм)

Количество точек усреднения - не менее 8

Количество точек усреднения - не более 7

± (4,0 + 0,1 х F[M^]) [мкСм]

± (8,0 + 0,1 х Б[МГц]) [мкСм]

Yo (при выходном уровне генератора от минус 33 до минус 23 дБм)

Количество точек усреднения - не менее 8

Количество точек усреднения - не более 7

± (10 + 0,1 х F[M^]) [мкСм]

± (30 + 0,1 х Б[МГц]) [мкСм]

Yo (при выходном уровне генератора от минус 40 до минус 33 дБм)

Количество точек усреднения - не менее 8

Количество точек усреднения - не более 7

± (20 + 0,1 х Б[МГц]) [мкСм] ± (60 + 0,1 х ГМГц]) [мкСм]

¹- величина нормируется при не менее 8 точках усреднения, выполнении 2-х типов калибровок и не менее 8-ми измерений

Погрешности измеряемых величин при измерении с опцией 007 Температура окружающей среды 23 °С ± 5 °С.

Относительная погрешность установки выходного уровня мощности, дБ

- частота не более 1 ГГц

- частота более 1 ГГц

от минус 4 до 2

от минус 5 до 3

|Z|,|Y|

± (Ea + Eb) [%]

e

± (Ea + Eb)/100 [рад]

Ea (при выходном уровне генератора от минус 23 до 1 дБм), % от 1 до 100 МГц

± 0,7

от 100 до 500 МГц

± 0,8

от 500 МГц до 1 ГГц

± 1,1

от 1 до 1,8 ГГц

± 2,1

от 1,8 до 3 ГГц

± 4,1

Величина

Пределы допускаемой относительной погрешности измерений (E)

Еа (при выходном уровне генератора от минус 33 до минус 23 дБм), % от 1 до 100 МГц

от 100 до 500 МГц от 500 МГц до 1 ГГц

от 1 до 1,8 ГГц

от 1,8 до 3 ГГц

± 0,75

± 0,85

± 1,15

± 2,15

± 4,15

Еа (при выходном уровне генератора от минус 40 до минус 33 дБм), %

от 1 до 100 МГц от 100 до 500 МГц

от 500 МГц до 1 ГГц

от 1 до 1,8 ГГц

от 1,8 до 3 ГГц

± 0,9

± 1,0

± 1,3

± 2,3

± 4,3

Eb = ± (Zs / |Zx| + Yo х |Zx|) [%]

где |Zx| - измеренная абсолютная величина импеданса

Zs(при выходном уровне генератора минус 3 или минус 13 дБм)

Количество точек усреднения - не менее 8

Количество точек усреднения - не более 7

± (23 + 0,5 х Б[МГц]) [мОм]

± (24 + 0,5 х Б[МГц]) [мОм]

Zs(при выходном уровне генератора минус 23 дБм)

Количество точек усреднения - не менее 8

Количество точек усреднения - не более 7

± (24 + 0,5 х Б[МГц]) [мОм]

± (28 + 0,5 х Б[МГц]) [мОм]

Zs(при выходном уровне генератора от минус 23 до 1 дБм)

Количество точек усреднения - не менее 8

Количество точек усреднения - не более 7

± (29 + 0,5 х Б[МГц]) [мОм]

± (36 + 0,5 х б[мГц]) [мОм]

Zs(при выходном уровне генератора от минус 33 до минус 23 дБм)

Количество точек усреднения - не менее 8

Количество точек усреднения - не более 7

± (35 + 0,5 х Б[МГц]) [мОм]

± (70 + 0,5 х б[мГц]) [мОм]

Zs(при выходном уровне генератора от минус 40 до минус 33 дБм)

Количество точек усреднения - не менее 8

Количество точек усреднения - не более 7

± (50 + 0,5 х Б[МГц]) [мОм] ± (150 + 0,5 х Б[МГц]) [мОм]

Yo (при выходном уровне генератора от минус 17 до 1 дБм)

Количество точек усреднения - не менее 8

Количество точек усреднения - не более 7

± (8 + 0,1 х Б[МГц]) [мкСм] ± (10 + 0,1 х Б[МГц]) [мкСм]

Yo (при выходном уровне генератора от минус 23 до минус 17 дБм)

Количество точек усреднения - не менее 8

Количество точек усреднения - не более 7

± (10 + 0,1 х Б[МГц]) [мкСм]

± (14 + 0,1 х Б[МГц]) [мкСм]

Величина

Пределы допускаемой относительной погрешности измерений (E)

Yo (при выходном уровне генератора от минус 33 до минус 23 дБм)

Количество точек усреднения - не менее 8

Количество точек усреднения - не более 7

± (15 + 0,1 х 1^;|МГц|) [мкСм]

± (40 + 0,1 х 1^;|МГц|) [мкСм]

Yo (при выходном уровне генератора от минус 40 до минус 33 дБм)

Количество точек усреднения - не менее 8

Количество точек усреднения - не более 7

± (35 + 0,1 х F[M^]) [мкСм]

± (80 + 0,1 х f[m^]) [мкСм]

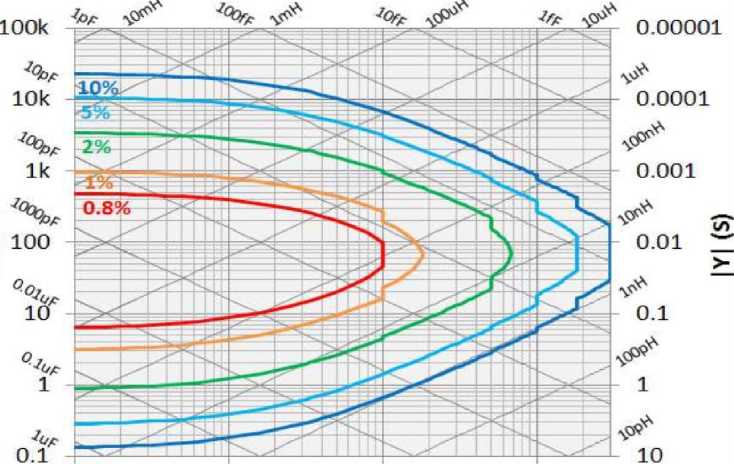

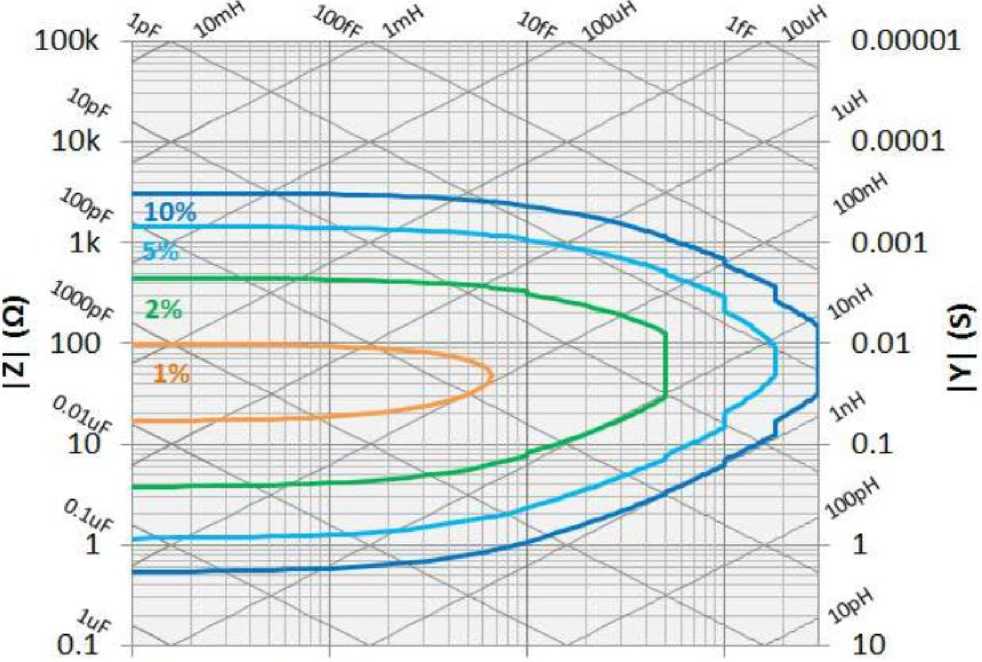

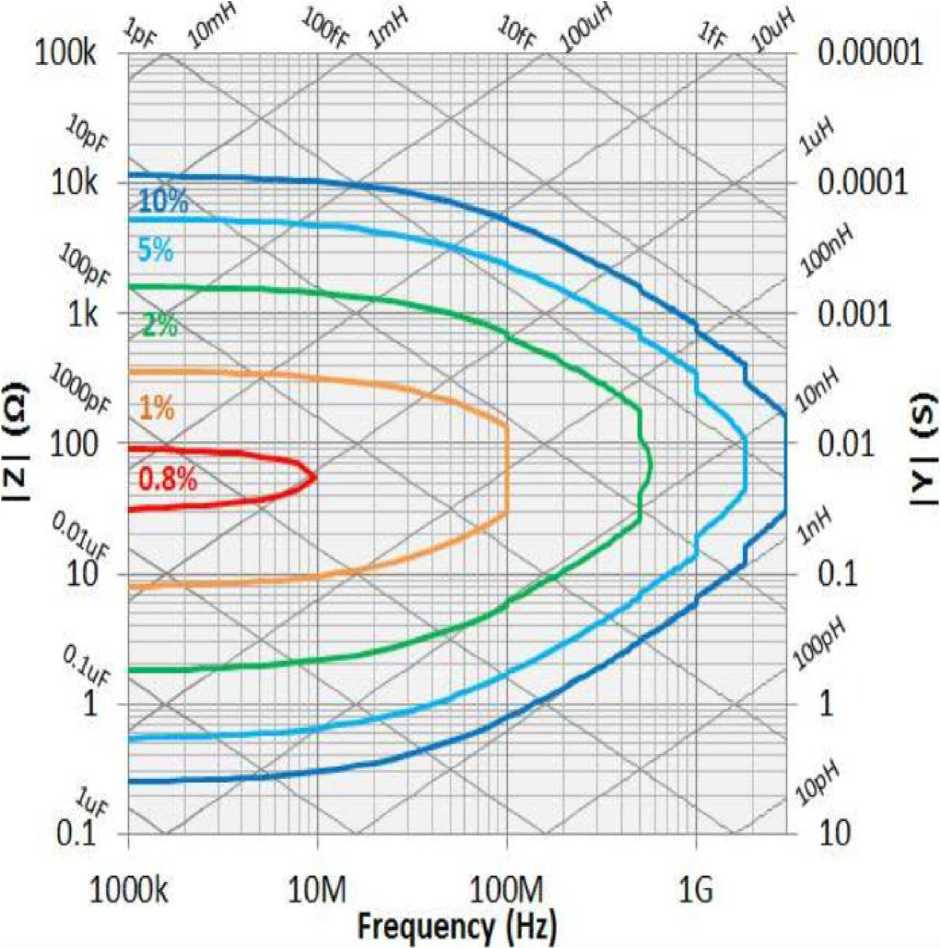

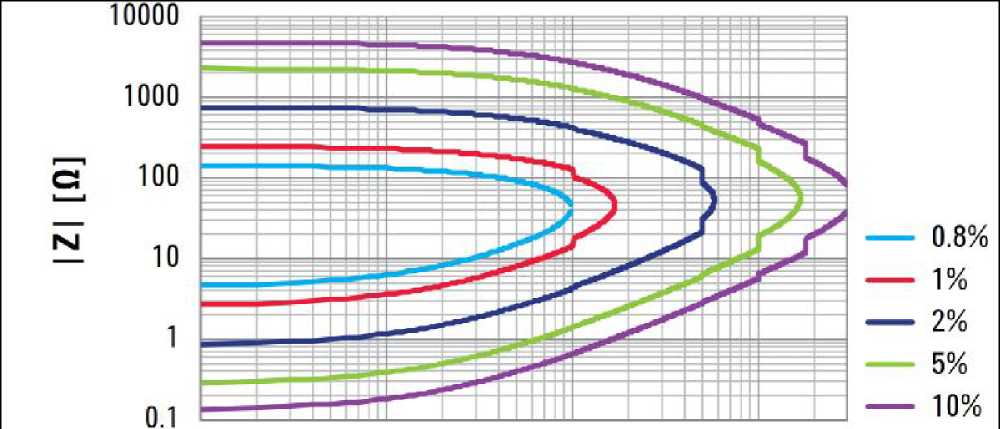

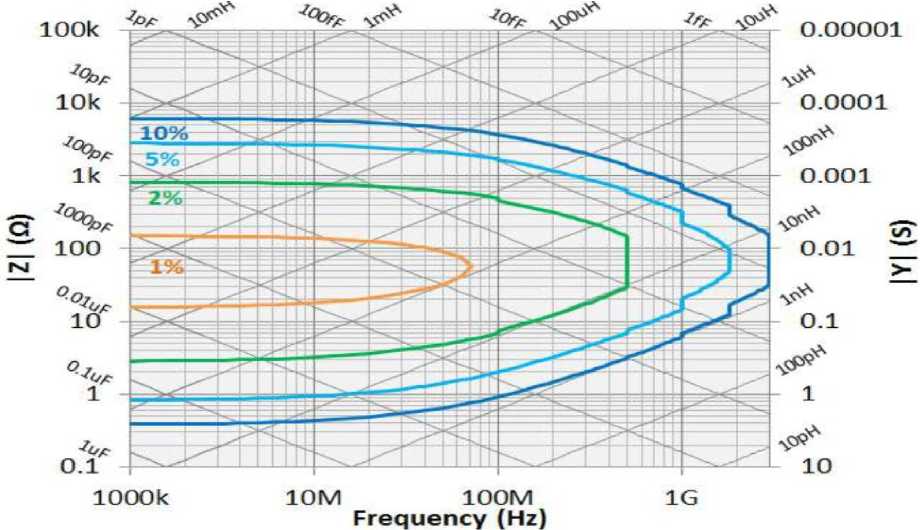

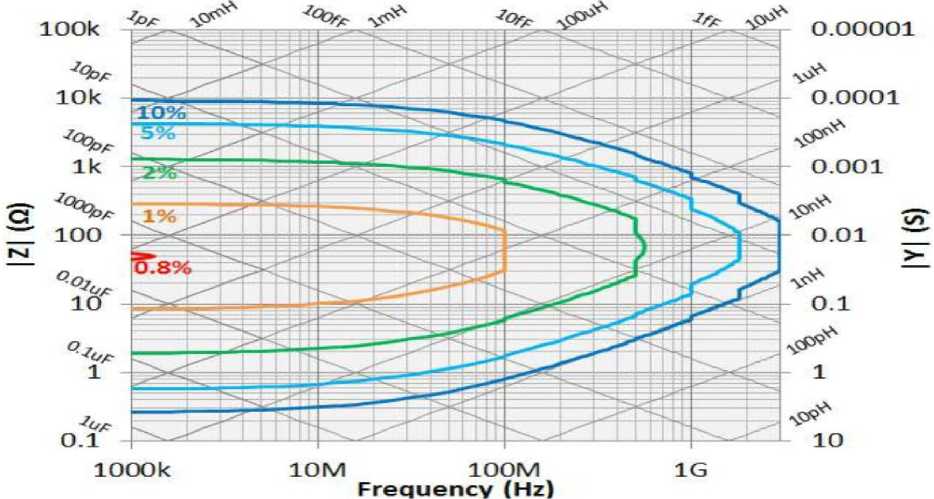

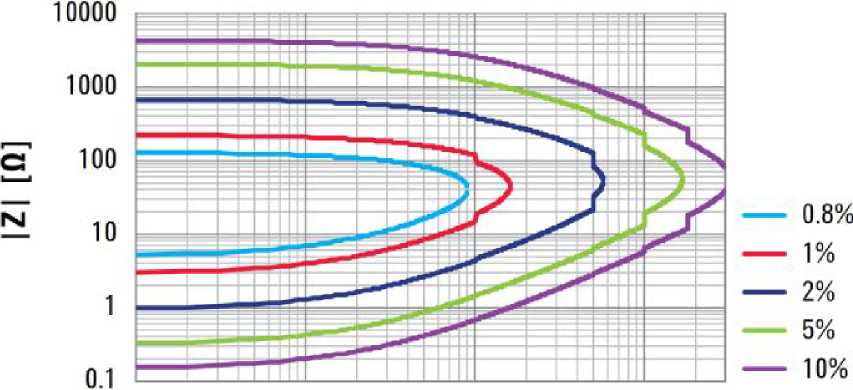

График погрешности измерения |Z|,|Y| после калибровки ХХ, КЗ и согласованная нагрузка.При выходном уровене генератора минус 13 дБм и минус 3 дБм. Количество

Наименование характеристики

Значение характеристики

Рабочие условия эксплуатации: температура окружающей среды, °С

23 ± 5

относительная влажность воздуха, %

от 29 до 80

атмосферное давление, кПа

от 96 до 104

Г абаритные размеры (длинах высотахширина), мм, не более

426x222x277

432 х 222 х 289

Масса, кг, не более

13

14

Напряжение питания, В

198-264

90-264

Частота Гц

47-63

47-63

Потребляемая мощность, В^А, не более

300
