Наименование

Количество

Примечание

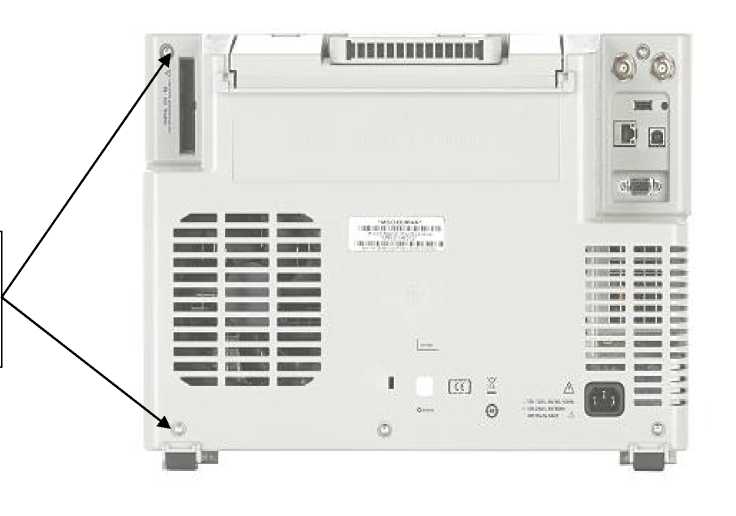

Осциллограф цифровой DSO9064A или MSO9064A, или DSO9104A, или MSO9104A, илиDSO9254A, или MSO9254A, или DSO9404A, или MSO9404A

1 шт.

Модель по заказу

кабель питания

1 шт.

пробник (по числу каналов)

до 4 шт.

пробник цифровой (для модификаций MSOX)

1 шт.

по заказу

компакт-диск с документацией

1 шт.

Руководство по эксплуатации

1 шт.

Методика поверки. 651-15-44 МП

1 шт.

Наименование характеристики

Значение характеристики

Число аналоговых входов

4

Число   логических   цифровых

входов (только для серии MSO)

16

Полоса пропускания по уровню минус 3 дБ на входе 50 Ом, не менее

MSO/DSO9064А

600 МГц

MSO/DSO9104А

1 ГГц

MSO/DSO9254А

2,5 ГГц

MSO/DSO9404А

4 ГГц

Полоса пропускания по уровню минус 3 дБ на входе 1 МОм, не менее

500 МГц

Время спада/нарастания сигнала по уровням 10-90 % на входе 50 Ом, пс, не более

MSO/DSO9064А

540

MSO/DSO9104А

253

MSO/DSO9254А

142

MSO/DSO9404А

85

Время спада/нарастания сигнала по уровням 20-80 % на входе 50 Ом, пс, не более

MSO/DSO9064А

360

MSO/DSO9104А

174

MSO/DSO9254А

98

MSO/DSO9404А

59

Канал вертикального отклонения

Входной импеданс

1 МОм ± 1 %/; 50 Ом ± 2,5 %

Диапазон               установки

коэффициентов отклонения на входе 1 МОм (КОТКЛ)

от 1 мВ/дел до 5 В/дел

Наименование характеристики

Значение характеристики

Диапазон               установки

коэффициентов отклонения на входе 50 Ом (КОТКЛ)

от 1 мВ/дел до 1 В/дел

Диапазон напряжения смещения на входе 1 МОм (исмЕщ), В

± 2 для диапазона КОТКЛ от 1 мВ/дел до 10 мВ/дел

± В для диапазона   КОТКЛ от 10 мВ/дел до

20 мВ/дел

± 10 для диапазона   КОТКЛ от 20 мВ/дел до

100 мВ/дел

± 20 для диапазона КОТКЛ от 100 мВ/дел до

1 В/дел

± 100 для диапазона К_откл от 1 В/дел до 5 В/дел

Диапазон напряжения смещения на входе 50 Ом (исмЕщ)

± 12 делений

Пределы допускаемой относительной погрешности коэффициента отклонения на постоянном токе, В (нормируется для значений КОТКЛ от 5 мВ/дел до 5 В/дел)

± (0,02 • К_ш • К_откл), где К_Ш - коэффициент шкалы, равный 8

Предел допускаемой абсолютной погрешности установки напряжения смещения Ди_сМЕщ, В (нормируется для значений КОТКЛ от 5 мВ/дел до 5 В/дел на входе 1 МОм и от 5 мВ/дел до 1 В/дел на входе 50 Ом)

± (0,0125 • исмЕщ + • Кш + 1 мВ)

Пределы допускаемой абсолютной погрешности измерения напряжения одним маркером, В

± (0,02 • Кш • Коткл + ДисмЕЩ + 0,0002 • Кш • Коткл) для значения вертикального разрешения, равного 8 бит;

± (0,02 • Кш • Коткл + ДисмЕЩ + 0,00012 • Кш • КОТКл) для значения вертикального разрешения, равного 12 бит

Пределы допускаемой абсолютной погрешности измерения напряжения двумя маркерами, В

± (0,02 • Кш • Коткл + 0,0004 • Кш • Коткл) для значения вертикального разрешения, равного 8 бит;

± (0,02 • Кш • Коткл + 0,00024 • Кш • Коткл) для значения вертикального разрешения, равного 12 бит

Канал горизонтального отклонения

Диапазон               установки

коэффициентов развёртки (Тр)

от 5 пс/дел до 20 с/дел

Пределы            допускаемой

относительной       погрешности

установки         коэффициентов

развёртки, %

± (0,9 • 10^-6)

Синхронизация

Виды запуска

автоматический, ждущий, однократный, принудительный

Источники синхросигнала

любой из входных каналов, сеть, внешний

Наименование характеристики

Значение характеристики

Диапазон уровня входного сигнала внутренней синхронизации, делений

± 4

Минимальный уровень входного сигнала внешней синхронизации, делений шкалы

для входа 1 МОм: от 0 до 500 МГц для входа 50 Ом: от 0 до 2 ГГц от 2 до 4 ГГц

0,6

0,5

1,0

Логический анализатор

Число     цифровых     входов

логического анализатора

16 (модификации MSOX)

Входной импеданс на наконечнике пробника, кОм

100 кОм ± 2 %/8 пФ

Разрешение по вертикали

1 бит

Пороговые уровни срабатывания

TTL (+ 1,4 В); CMOS (+5,0 В; + 3,3 В; + 2,5 В);

ESL (- 1,3 В) PECL (+ 3,7 В)

Пределы    установки    уровня

срабатывания, В

± 8 с шагом 100 мВ

Пределы допускаемой абсолютной погрешности установки уровня срабатывания, В

± (0,03 •Un + 100 мВ),

где U_n - установленный уровень срабатывания

Максимальное           входное

напряжение, В

± 40 (пиковое)

Общие технические характеристики

Напряжение   и   частота   сети

электропитания, В

от 100 до 240 при частоте 50/60 Гц; от 100 до 132 при частоте 50/60/400 Гц

Мощность, потребляемая от сети питания, В^А, не более

375

Г абаритные размеры (длина х ширина х высота), мм, не более

230x430x330

Масса, кг

11,8

Рабочие условия применения:

• -   температура    окружающего

воздуха, °С

• - относительная влажность воздуха, %

от 15 до 25

до 85
