Приборы являются модулями весов и весоизмерительных устройств и используются в качестве индикаторов (Т.2.2.2 ГОСТ OIML R 76-1—2011) или терминалов (Т.2.2.5 ГОСТ OIML R 76-1—2011).

Конструктивно приборы представляют собой электронное устройство, включающее в себя аналогово-цифровой преобразователь (далее — АЦП) выходных электрических сигналов (далее — сигналов) аналоговых весоизмерительных датчиков (далее — датчиков), цифровой интерфейс для подключения взвешивающего модуля или устройства обработки аналоговых данных, микропроцессор, дисплей, клавиатуру, а также интерфейсы для подключения периферийных устройств (например, внешнего запоминающего устройства, печатающего устройства), запоминающее устройство.

Принцип действия приборов при работе в качестве индикатора заключается в аналогово-цифровом преобразовании сигналов датчиков, их обработке и отображении измеренного значения массы на дисплее и/или передаче через цифровые интерфейсы связи.

Принцип действия приборов при работе в качестве терминала заключается в отображении на дисплее измеренного значения массы, переданного через цифровой интерфейс взвешивающего модуля или устройства обработки аналоговых данных.

Приборы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1—2011):

• - устройство первоначальной установки на нуль (T.2.7.2.4);

• - устройство слежения за нулем (T.2.7.3);

• - полуавтоматическое устройство уравновешивания тары — устройство выборки массы тары (T.2.7.4.1);

• - устройство предварительного задания массы тары — кроме весов для использования при прямой продаже населению (Т.2.7.5);

• - показывающее устройство с расширением — кроме весов для использования при прямой продаже населению (Т.2.6);

• - полуавтоматическое устройство установки на нуль (T.2.7.2.2);

• - автоматическое устройство установки на нуль (T.2.7.2.3);

• - устройство переключения грузоприемных и весоизмерительных устройств (Т.2.7.8);

• - устройство долговременного хранения измерительной информации (Т.2.8.5);

• - процедура просмотра всех соответствующих символов индикации в активном и неактивном состояниях (5.3.1);

• - многоцелевое использование показывающих устройств (4.4.4);

• - устройство индикации отклонения от нуля (4.5.5);

• - устройство для отображения отрицательных значений массы брутто;

• - отключение устройства тарирования;

• - режим работы в качестве многоинтервальных весов (до трех поддиапазонов измерений);

• - режим работы в качестве многодиапазонных весов (до трех диапазонов измерений);

• - устройство выбора диапазона измерений многодиапазонных весов.

Состав активированных или отключенных функций настраивается при изготовлении весов (весоизмерительных устройств), в которых используются приборы.

Исполнения приборов отличаются материалами и формой корпуса и набором функций, не влияющих на метрологические характеристики приборов.

Общий вид приборов представлен на рисунке 1.

i 20

i 30

i 35

i 40-SS

i 40-PS

i 40-DR

I 200 M S

I 200 B-S

I 300, I 300 D

I 300 S

I 400 D, I 400 D-M

I 400 D-S, I 400 D-MS

I 410 D-AT

I 410 D-NS

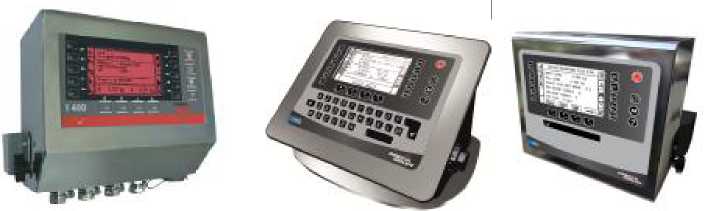

Рисунок 1 — Общий вид приборов

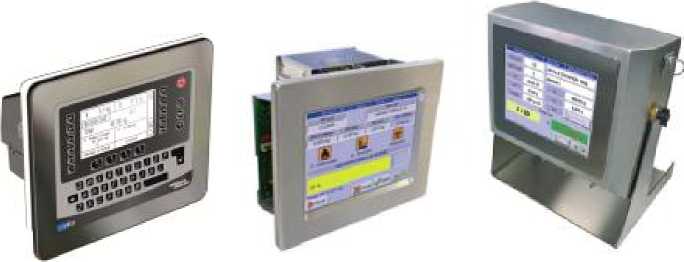

I 410 D-Q            I 700-C             I 700-S

Приборы i 20, i 30, i 35, i 40-SS, I 200 M S, I 200 B S, I 300 S, I 400 D-S, I 400 TB-S, I 400 D-MS, I 700-S — в корпусе из нержавеющей стали. Приборы i 40-PS, I 410 D-NS и I 700-C — для панельного монтажа. Приборы i 40-DR и I 410 D-Q — для монтажа на рейку.

Знак поверки в виде наклейки наносится на лицевую панель прибора. Примеры схем пломбировки от несанкционированного доступа клемм подсоединений сигнальных кабелей датчиков, расположенных внутри корпуса индикатора приведены на рисунках 2 — 7.

пломбировка корпуса разрушаемыми наклейками

пломбировка винта крепления крышки мастичной пломбой

пломбировка свинцовой пломбой

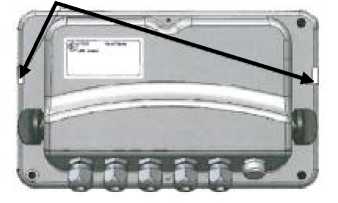

Рисунок 2 — Схема пломбировки приборов i 20, i 30, i 35, i 40-SS

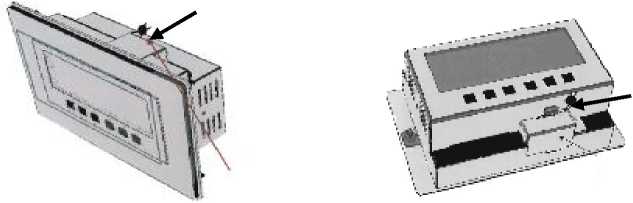

Рисунок 3 — Схема пломбировки свинцовой пломбой приборов i 40-PS (слева), i 40-DR (справа). Расположение пломбы обозначено стрелками

разъем датчика

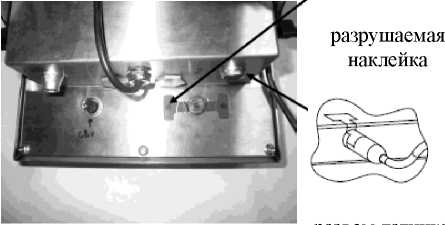

Рисунок 5 — Схема пломбировки приборов I 300

Пломбировка разъема датчика

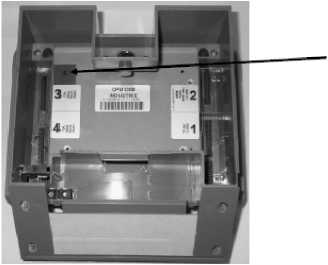

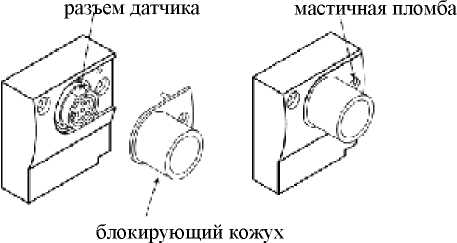

Рисунок 4 — Схема пломбировки приборов I 200

разрушаемая наклейка

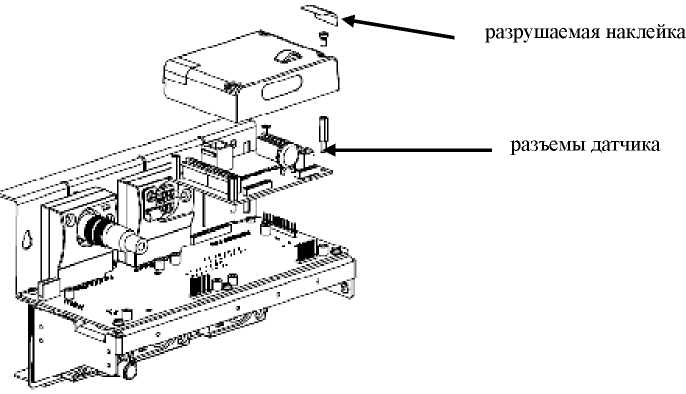

Рисунок 6 — Схема пломбировки приборов I 400

Лист № 5 Всего листов 8

Прибор весоизмерительный................................................................................................1 шт.

Руководство по эксплуатации.............................................................................................1 шт.

Паспорт.................................................................................................................................1 экз.

Методика поверки ...............................................................................................................1 экз.

Таблица 2

Лист № 7

Всего листов 8

Таблица 3-Габаритные размеры и масса приборов
