Конструктивно весы состоят из грузоприемного устройства и электронного весоизмерительного устройства.

Грузоприемное устройство (далее - ГПУ) состоит из нескольких платформ (от 2 до 5), каждая из которых опирается на четыре весоизмерительных тензорезисторных датчика (далее -датчик). При этом соседние секции имеют две общие точки опоры (датчика). ГПУ выпускаются в нескольких исполнениях, отличающихся материалом платформы и рассчитанными на разные максимальные нагрузки.

Принцип действия весов основан на преобразовании деформации упругих элементов датчиков, возникающей под действием взвешиваемого груза в аналоговый электрический сигнал, пропорциональный его массе. Далее этот сигнал преобразуется в цифровой код и обрабатывается. Измеренное значение массы выводится на дисплей индикатора.

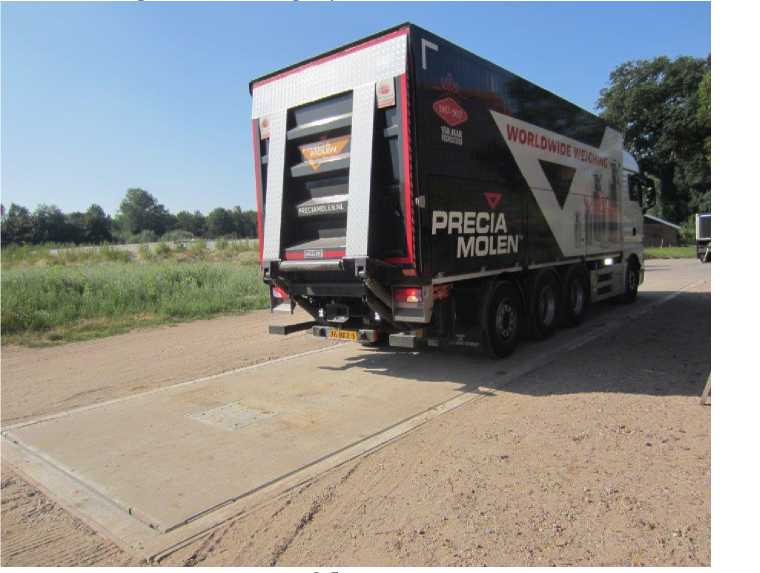

Общий вид ГПУ весов представлен на рисунке 1.

В весах используются датчики весоизмерительные тензорезисторные CDL, изготовитель - фирма «PRECIA SA», Франция (регистрационный номер в Федеральном информационном фонде 71534-18); в качестве индикаторов используются приборы весоизмерительные i20, i30, i35, i40, I200, I300, I400 (I410), I700, модификации i30, i35, I200, I400 (I410), изготовители -фирма «PRECIA SA», Франция, и фирма «PRECIA-MOLEN», Нидерланды (регистрационный номер в Федеральном информационном фонде 58867-14).

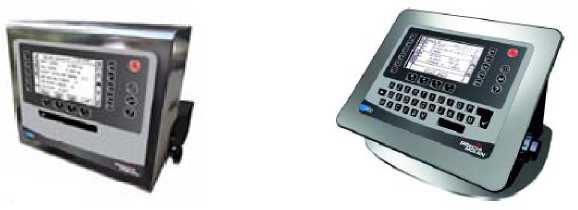

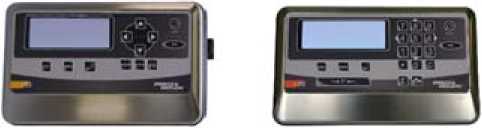

Сигнальные кабели датчиков напрямую подключаются к весоизмерительному прибору (индикатор по ГОСТ OIML R 76-1-2011), который представляет результаты взвешивания в единицах массы. Общий вид индикаторов представлен на рисунке 2.

i 30

I 200 M

I 200 B

I 200 M S

i 35

I 400 D, I 400 D-M

I 400 D-S, I 400 D-MS

I 200 B-S

I 410 D-NS

I 410 D-Q

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

• - устройство первоначальной установки нуля (T.2.7.2.4);

• - устройство слежения за нулем (T.2.7.3);

• - устройство уравновешивания тары — устройство выборки массы тары (T.2.7.4.1);

• - полуавтоматическое устройство установки нуля (T.2.7.2.2);

• - устройство установки по уровню (Т.2.7.1);

• - процедура просмотра всех соответствующих символов индикации в активном и неактивном состояниях (5.3.1).

Модификации весов отличаются материалом, габаритными размерами и вариантом монтажа ГПУ, исполнением индикатора, максимальной нагрузкой (Мах), значением поверочного интервала и имеют обозначение вида:

VS XXX - YY(/P) - LL.WW - MAX.D - CDL - IIII - VN, где:

XXX - обозначение модификации весов

• 110;

• •  125;

• • 200;

• 600;

• • 9125 (ROC);

• • 9200 (TSE);

• • 9950 (7-ELEM);

• • 9985 (C85);

YY(P) - материал платформы весов и вариант монтажа ГПУ весов:

• • С     - материал - бетон, монтаж - на поверхности;

• • С/Р   - материал - бетон, монтаж - в приямок;

• • CS    - материал - сталь и бетон, монтаж - на поверхности;

• • CS/Р  - материал - сталь и бетон, монтаж - в приямок;

• • S     - материал - сталь, монтаж - на поверхности;

• • S/Р   - материал - сталь, монтаж - в приямок;

LL - длина грузоприемной платформы;

WW - ширина грузоприемной платформы;

MAX - максимальная нагрузка (Max) весов (т);

D     - поверочный интервал (е) весов (кг);

CDL - тип используемых весоизмерительных тензорезисторных датчиков; IIII   - модель весоизмерительного прибора;

VN   - индекс исполнения весов.

Обозначение класса точности, значения Max, Min, e, диапазона уравновешивания тары,

WB/S0119300/-

.3-60.20-CDL30

Знак поверки в виде наклейки наносится на лицевую панель прибора весоизмерительного. Примеры схем пломбировки от несанкционированного доступа клемм подсоединений сигнальных кабелей датчиков, расположенных внутри корпуса индикатора приведены на рисунках 3 — 5.

пломбировка винта крепления крышки мастичной пломбой

пломбировка

пломбировка корпуса разрушаемыми наклейками свинцовой пломбой

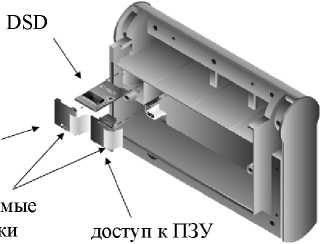

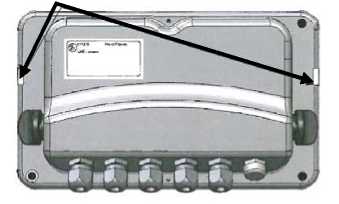

Рисунок 3 — Схема пломбировки приборов весоизмерительных i 30, i 35

DSD

доступ к ПЗУ

Пломбировка запоминающих устройств

разъем датчика

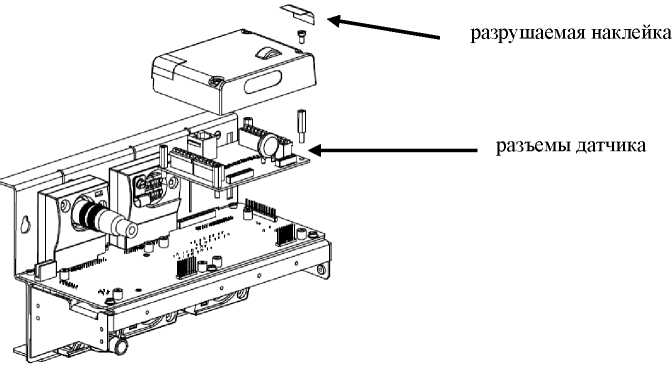

Рисунок 4 — Схема приборов весоизмерительных I 200

Рисунок 5 — Схема пломбировки приборов весоизмерительных I 400

Таблица 5 -

Основные метрологические характеристики весов (класс точности по ГОСТ OIML R 76-1-2011, максимальная нагрузка (Max), поверочный интервал e, действительная цена деления шкалы d, число поверочных интервалов (n), диапазон уравновешивания тары) приведены в таблицах 2 и 3, а основные технические характеристики - в таблице 4.

Таблица 2 - Основные метрологические характеристики весов модификаций VS200, VS110, VS125

Таблица 3 - Основные метрологические характеристики весов модификаций 9125 (ROC), 9200 (TSE), 9950 (7-ELEM), 9985 (C85), VS600

Таблица 4 - Основные технические характеристики весов
