Номер по Госреестру СИ: 71534-18
71534-18 Датчики весоизмерительные тензорезисторные
(CDL)
Назначение средства измерений:
Датчики весоизмерительные тензорезисторные CDL (далее - датчики) предназначены для преобразования силы в измеряемую физическую величину (цифровой электрический сигнал), и применяются для измерений массы взвешиваемого объекта с учетом влияния силы тяжести и выталкивающей силы воздуха в месте измерения.
Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 1
Общие сведения
Дата публикации - 26.08.2018
Срок свидетельства - 15.06.2024
Номер записи - 167610
ID в реестре СИ - 396494
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "PRECIA SA"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за весь период ее работы на рынке. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1211 от 2018.06.15 Об утверждении типов средств измерений
№791 от 2021.05.19 О внесении изменений в описание типа СИ Весы автомобильные Талант
№2702 от 2022.10.27 ПРИКАЗ_Об утверждении типов средств измерений (17)
№1302 от 2024.05.28 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (9)
№544 от 2025.03.20 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (3)
Наличие аналогов СИ: Датчики весоизмерительные тензорезисторные (CDL)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
71534-18 Датчики весоизмерительные тензорезисторные (CDL) Фирма "PRECIA SA" (ФРАНЦИЯ ) |
66556-17 Датчики весоизмерительные тензорезисторные (ТЕМ-251) ООО "Инженерный центр "АСИ" (РОССИЯ г.Кемерово) |
Все средства измерений ООО "Инженерный центр "АСИ"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
44069-10 01.04.2015 |
Весы вагонные, WS Фирма "PRECIA SA" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
44071-10 01.04.2015 |
Весы универсальные, WS Фирма "PRECIA SA" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
45150-10 01.08.2015 |
Комплексы весоизмерительные, I 400 Фирма "PRECIA SA" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
58867-14 29.08.2029 |
Приборы весоизмерительные, i20, i30, i35, i40, I200, I300, I400 (I410), I700 Фирма "PRECIA SA" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
58868-14 04.09.2024 |
Весы неавтоматического действия, PS Фирма "PRECIA SA" (ФРАНЦИЯ ) |
1 год | |
|
71534-18 15.06.2024 |
Датчики весоизмерительные тензорезисторные, CDL Фирма "PRECIA SA" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
73060-18 07.11.2024 |
Весы неавтоматического действия автомобильные, VS Фирма "PRECIA SA" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
Кто поверяет Датчики весоизмерительные тензорезисторные (ТЕМ-251)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Датчики весоизмерительные тензорезисторные (ТЕМ-251)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, расположенную на корпусе датчика, а также типографским способом на титульные листы эксплуатационной документации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийГОСТ 8.631-2013 (OIML R 60:2000) «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам весоизмерительным тензорезисторным CDL
ГОСТ 8.631-2013 (OIML R 60:2000) «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы».
Техническая документация изготовителя.
Поверка
Поверкаосуществляется в соответствии с приложением ДА «Методика поверки» ГОСТ 8.631-2013 (OIML R 60:2000) «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
Основные средства поверки: рабочие эталоны 1-ого разряда по ГОСТ 8.640-2014 с пределами допускаемых значений доверительных границ относительной погрешности 6 от 0,01 % до 0,15 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого датчика с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или паспорт.
Изготовитель
«PRECIA S.A.», ФранцияАдрес: BP 106 07001 Privas cedex-France
Тел.: +49 4 75 66 46 40
Web-сайт: www.preciamolen.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, 46
Тел./факс: (495) 437-55-77/ 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Конструкция датчиков включает в себя следующие основные части, упругий элемент и наклеенные на него тензорезисторы, соединенные по мостовой схеме. Датчики оснащены аналого-цифровым преобразователем и являются весоизмерительными датчиками с электроникой (п. 2.1.3 по ГОСТ 8.631-2013 (OIML R 60:2000)). Упругий элемент датчиков выполнен из нержавеющей стали. Вид нагрузки, прикладываемой к датчикам - сжатие.
Общий вид датчиков показан на рисунке 1.

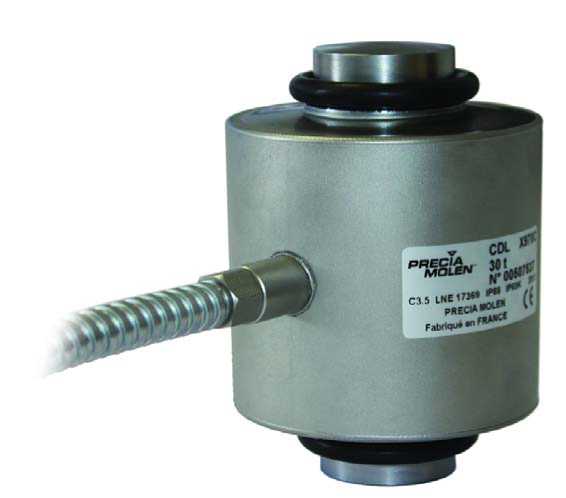

Рисунок 1 - Общий вид датчиков весоизмерительных тензорезисторных CDL
Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, вызванном деформацией под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает появление в диагонали моста электрического сигнала напряжения, изменяющегося пропорционально нагрузке. Далее этот сигнал преобразуется в цифровой.
Обозначение модификаций датчиков имеет вид CDL X970-C Х1Х2Х3, где:
X1 - условное обозначение класса точности;
X2 - условное обозначение максимального числа поверочных интервалов (nmax);
X3 - условное обозначение максимальной нагрузки (Emax) в тоннах (t):
Таблица 1 - датчиков
|
Характеристика |
Значение | |
|
Класс точности по ГОСТ 8.631-2013 (OIML R 60:2000) |
С |
C |
|
Максимальное число поверочных интервалов (/7max) |
3500 |
3500 |
|
Максимальная нагрузка (Emax), т |
30 |
50 |
|
Минимальный поверочный интервал (vmin) |
Emax / 7500 |
Emax / 6977 |
|
Невозврат выходного сигнала при возврате к минимальной нагрузке, выраженный через относительный параметр Z |
5000 |
5000 |
|
Минимальная статическая нагрузка (Emin), % от Emax |
0 | |
|
Предел допустимой нагрузки (Elim), % от Emax |
150 | |
|
Доля от пределов допускаемой погрешности весов (/^i.C) |
0,8 | |
|
Напряжение питания, В |
от 8 до 28 | |
|
Предельные значения температуры, °С |
от -40 до +40 | |
|
Классификация по влажности |
CH | |
Габаритные размеры датчиков приведены в таблице 2.
Таблица 2 - Габаритные размеры датчиков
|
Emax, т |
Габаритные размеры, мм, не более: | |
|
высота |
диаметр | |
|
30 |
125 |
89 |
|
50 |
153 |
89 |
