Номер по Госреестру СИ: 59771-15
59771-15 Ротаметры
(D10A3225)
Назначение средства измерений:
Ротаметры D10A3225 предназначены для измерений объемного расхода азота в составе установок разделения воздуха 2хТ1300, производства ООО «Праксэа Рус», расположенных на территории промышленной площадки ОАО «Евраз Нижнетагильский металлургический комбинат», г. Нижний Тагил.

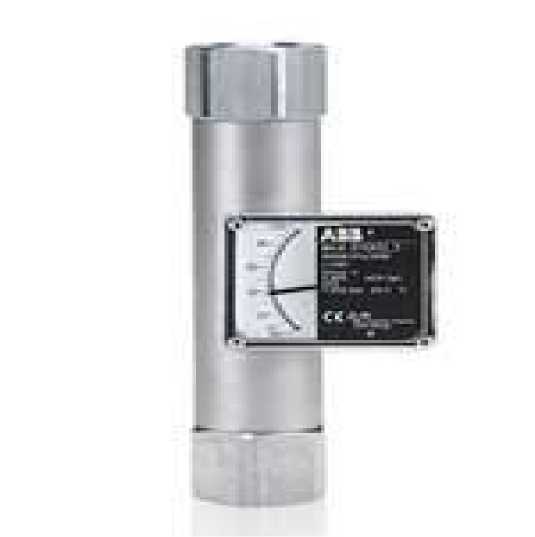

Внешний вид.
Ротаметры
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 150579
ID в реестре СИ - 372979
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "ABB Automation Products GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет MI_4 состоит из одной диаграммы и таблицы. Диаграмма является интерактивной, обладает свойством масштабирования и опцией выгрузки данных в эксель. Таблица оснащена поиском и функцией сортировки по любой из колонок.
Пузырьковая диаграмма "Области и разделы областей измерений" наглядно показывает разделы областей измерений в части количества типов СИ. Из диаграммы можно сделать выводы о величине областей изерений, количестве и размерах, входящих в них разделов СИ.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№148 от 2015.02.06 Об утверждении типов средств измерений
Наличие аналогов СИ: Ротаметры (D10A3225)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "ABB Automation Products GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
14826-08 01.08.2013 |
Расходомеры массовые кориолисовые, FCM2000 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
14828-05 01.05.2010 |
Расходомеры электромагнитные, FES 7000, FXP 4000 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
4 года | |
|
14829-05 01.05.2010 |
Расходомеры электромагнитные, FXM 2000, FXE 4000, FXF 4000, FXT 4000 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
4 года | |
|
14830-05 01.05.2010 |
Ротаметры, FAM 5400 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
4 года | |
|
14831-05 01.05.2010 |
Расходомеры вихревые, FS 4000 мод. ST, SM, SR Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
4 года | |
|
14832-05 01.05.2010 |
Расходомеры вихревые, FV 4000 мод. VT, VM, VR Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
4 года | |
|
17417-05 01.05.2010 |
Ротаметры, FAM3200 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
4 года | |
|
18338-04 01.09.2009 |
Преобразователи измерительные, Contrans E Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
18339-04 01.12.2014 |
Преобразователи измерительные, CONTRANS E-SU Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
18406-04 01.11.2009 |
Преобразователи термоэлектрические, MI Т Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
1 год - класс 1; 2 года - класс 2 | |
|
18407-04 01.11.2009 |
Преобразователи термоэлектрические, SТ B Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
1 год - класс 1; 2 года - класс 2 | |
|
18407-09 01.11.2014 |
Преобразователи термоэлектрические, SensyTemp мод. ST B Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
18409-04 01.11.2009 |
Преобразователи термоэлектрические, SТ P Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
1 год - класс 1; 2 года - класс 2 | |
|
18409-09 01.11.2014 |
Преобразователи термоэлектрические, SensyTemp мод. ST P Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год - класс 1; 2 года - классы 2 и 3 |
|
18411-04 01.11.2009 |
Термопреобразователи сопротивления платиновые, MI R Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
18426-05 01.03.2010 |
Преобразователи измерительные электропневматические, ТЕIР 11 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
18427-05 01.03.2010 |
Преобразователи измерительные пневматические, TZID, TZID-C Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
18436-05 01.05.2010 |
Расходомеры газа тепловые, FMT мод. iG, iG-Ex, VT-S, VT-CS, D Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
4 года | |
|
18527-04 01.12.2009 |
Преобразователи измерительные, TH02, TH102, TH202 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
18527-09 01.11.2014 |
Преобразователи измерительные, TH Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
18529-04 01.11.2009 |
Преобразователи измерительные, TR04-Eco, TR104 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
18529-09 01.11.2014 |
Преобразователи измерительные, TR Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
18545-04 01.09.2009 |
Комплексы измерительные, вычислительные и управляющие, Freelance 800F (старое обозначение Freelance 2000) Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
22193-01 |
Приборы аналоговые показывающие, Indicomp 2-Ex Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
24118-02 |
Преобразователи давления измерительные, 2010TD Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
25932-03 01.12.2008 |
Преобразователи давления измерительные, 2600T мод. 265, 267, 269 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
25932-05 24.01.2017 |
Преобразователи давления измерительные, 2600Т Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
25932-05 01.11.2010 |
Преобразователи давления измерительные, 2600Т Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
27466-04 01.08.2009 |
Газоанализаторы, EL 6010 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
27467-04 01.08.2009 |
Газоанализаторы многоканальные, AO2000 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
28976-05 01.05.2010 |
Расходомеры-счётчики электромагнитные, FSM 4000, FXL 4000, FXL 5000 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
4 года | |
|
30924-05 01.01.2011 |
Преобразователи измерительные, TF12, TF212 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
31785-06 01.06.2011 |
Термопреобразователи сопротивления платиновые, UT R Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
32160-06 |
Преобразователи измерительные, CONTRANS E-SU Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
33533-06 |
Термопреобразователи сопротивления платиновые, SensyTemp WT R Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
36246-07 |
Термопреобразователи сопротивления платиновые, SensyTemp BA Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
36247-07 |
Термопреобразователи сопротивления платиновые, SensyTemp BA R-900 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
36398-07 |
Преобразователи давления измерительные, 2020TG Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
39759-08 01.01.2014 |
Датчики температуры, SensyTemp серии TSP Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
39760-08 01.01.2014 |
Термометры сопротивления платиновые, SensyTemp TSA101 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
39761-08 01.01.2014 |
Преобразователи термоэлектрические, SensyTemp TSA101 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
41834-09 01.12.2014 |
Ротаметры, FAM540 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
41983-09 01.01.2015 |
Счетчики жидкости электромагнитные, FEP и FEH (мод. FEP311, FEP321, FEP381, FEH311, FEH321, FEH381) Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
41984-09 01.01.2015 |
Расходомеры-счетчики массовые, FCM2000 (мод. MC2 и MS2) Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
41988-09 01.01.2015 |
Расходомеры-счетчики вихревые, FV4000 (мод. FV4000-VR4, FV4000-VT4, FS4000-SR4, FS4000-ST4) Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
42425-09 01.01.2015 |
Преобразователи термоэлектрические, Sensy Temp TSA 101, TSH 210, TSH 220, TSH 250 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
42426-09 01.01.2015 |
Преобразователи температурные измерительные для монтажа в головку датчика, TTH 300 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
42427-09 01.01.2015 |
Преобразователи температурные измерительные для полевого монтажа, TTF мод. TTF300, TTF350 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
44532-10 01.08.2015 |
Счетчики жидкости электромагнитные, FEP3 ProcessMaster и FEH3 HygienicMaster Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
50030-12 01.06.2017 |
Преобразователи термоэлектрические, SensyTemp TSA101 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
50031-12 01.06.2017 |
Термопреобразователи сопротивления платиновые, SensyTemp TSA101 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года; 4 года - для ТС класса допуска "В", без измерительного преобразователя и с верхним пределом рабочего диапазона измеряемых температур не более +180 °С |
|
50032-12 01.06.2017 |
Датчики температуры, SensyTemp серии TSP Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года; 4 года - для датчиков с ТС класса допуска "В", без измерительного преобразователя и с верхним пределом рабочего диапазона измеряемых температур не более +180 °С |
|
50033-12 01.06.2017 |
Преобразователи измерительные, TR, TTF, TTH, TTR Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
52931-13 12.03.2018 |
Вычислители, SensyCal W, SensyCal S, SensyCal G Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
58101-14 08.08.2019 |
Расходомеры газа тепловые, Sensyflow FMT400-VTS, Sensyflow FMT500-IG Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
59770-15 |
Ротаметры, D10A3220 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
59771-15 |
Ротаметры, D10A3225 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
67816-17 19.06.2022 |
Расходомеры-счётчики электромагнитные, ProcessMaster/HygienicMaster Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
69117-17 31.10.2022 |
Преобразователи измерительные, TTF, TTH, TTR Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
69118-17 31.10.2022 |
Преобразователи термоэлектрические, SensyTemp серий TSA, TSC, TSP, TSH Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года; 5 лет - для ТП с НСХ типов К, J с верхним пределом диапазона измерений +600 °С, для ТП с НСХ типа N с верхним пределом диапазона измерений +800 °С; 1 год - для ТП с НСХ типов R, S, В с верхним пределом диапазона измерений св. +1100 °С |
|
69141-17 01.11.2022 |
Преобразователи давления измерительные, 2600Т мод. 261, 266 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
|
69355-17 20.11.2022 |
Термопреобразователи сопротивления платиновые, SensyTemp серий TSA, TSC, TSP Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года; 5 лет - для ТС классов А, В с диапазоном измерений -50 … +300 °С; 3 года - для ТС классов А, В с нижним пределом диапазона измерений -196 … -50 °С (не вкл.) и верхним пределом св.+300 °С |
|
70863-18 16.04.2024 |
Расходомеры-счетчики вихревые, FSV Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
71023-18 11.05.2024 |
Расходомеры-счетчики вихревые, FSS Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
71094-18 11.05.2024 |
Расходомеры-счётчики электромагнитные, FSM4000 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
79057-20 |
Преобразователи давления измерительные, 2600Т мод. 267CR Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
|
80888-20 |
Преобразователи измерительные, ТТН200 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
81830-21 |
Термопреобразователи сопротивления, TTE100-C161B Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
Исследование "Анализ рынка поверки Сибирского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в сибирской части Российской Федерации.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Ротаметры (D10A3225)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Ротаметры (D10A3225)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ ЦСМ Татарстан Республика Татарстан |
4271 | 4271 |
Знак утверждения типа
Знак утверждения типананосится на корпус ротаметра в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в паспорте.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к ротаметрам D10A3225-
1. ГОСТ 8.618-2006 «ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа».
-
2. Техническая документация ABB Automation Products GmbH.
лист № 3 всего листов 3
Поверка
Поверкаосуществляется в соответствии с ГОСТ 8.122-99 «ГСИ. Ротаметры. Методика поверки».
Основное средство поверки: установка поверочная УПСТГ (Госреестр № 34118-07), диапазон воспроизводимых расходов от 0,05 до 1600 м3/ч, пределы допускаемой относительной погрешности измерений объемного расхода не более ±0,5 %.
Изготовитель
ABB Automation Products GmbH Dransfelder Str. 2, D-37079 GoettingenTel.: +49 (0) 5 519 05 0 Fax: +49 (0) 5 519 05 777 http://www.abb.com/automation
Заявитель
ООО «Праксэа Рус»
Адрес: 105064, г. Москва, ул. Земляной вал, д. 9 Тел: (495) 788-34-50
Факс: (495) 788-34-51
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ) «РОСИСПЫТАНИЯ», г. Москва
Адрес: 103001, г. Москва, Гранатный пер., 4
Тел: (495) 781-48-99
Принцип действия ротаметров основан на перемещении поплавка, находящегося в конической ротаметрической трубке, под действием динамического напора потока азота, проходящего через ротаметр снизу вверх. При подъеме поплавка зазор между наибольшим диаметром конической части поплавка и внутренним диаметром конической трубки увеличивается, а перепад давления на поплавке уменьшается. Равновесие поплавка наступает, когда перепад давления становится равным силе веса поплавка, на единицу площади его поперечного сечения.
Магнит через конусную трубку из немагнитного материала взаимодействует с магнитом отсчетного стрелочного устройства, которое преобразует линейное перемещение поплавка в угловое. Шкала и аналоговый преобразователь градуируются в условных и поименованных единицах или процентах.
Корпус выполнен из алюминия, клапан и поплавок - из нержавеющей стали, уплотнительные кольца из фторэластомера Viton. Ротаметры присоединяются к трубопроводу при помощи резьбы на нижнем и верхнем концах.
Общий вид ротаметра D10A3225 показан на рисунке 1.
Рисунок 1 - Общий вид (фото) ротаметра D10A3225
Основные метрологические и технические характеристики приведены в таблице 1.
Таблица 1.
|
Наименование характеристики |
Значение параметра |
|
Диапазон измерений объемного расхода газа, м3/ч |
от 19,5 до 1495 |
|
Тип резьбового соединения с трубопроводом |
коническая резьба |
|
Пределы допускаемой приведенной погрешности от верхнего предела измерений расхода, % |
±2,5 |
|
Вариация показаний, %, не более |
2,5 |
|
Максимальное избыточное давление в трубопроводе, МПа (бар) |
10 (100) |
|
Рабочие условия эксплуатации:
|
от минус 20 до плюс 45 от 5 до 95 от 84 до 106,7 |
|
Степень защиты от внешних воздействий по ГОСТ 14254-96 |
IP65 |
|
Г абаритные размеры, мм, не более |
320x120x105 |
|
Масса, кг, не более |
4,5 |
|
Среднее время наработки на отказ, ч, не менее |
30 000 |
|
Средний срок службы, лет, не менее |
10 |
