Принцип действия твердомеров основан:

• - для шкал Роквелла - на статическом вдавливании алмазного конусного или шарикового наконечников с последующим измерением глубины внедрения наконечника;

• - для шкал Виккерса - на статическом вдавливании наконечника - алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка;

• - для шкал Бринелля - на статическом вдавливании твёрдосплавного шарикового наконечника с последующим измерением диаметра окружности отпечатка.

Твердомеры представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного блока.

Твердомеры применяются для измерения твердости крупногабаритных деталей. Возможно крепление к потолку на цеховой кран или на специализированный кронштейн с перемещением по трем осям. Твердомеры оснащены цифровой системой измерения отпечатков, гидравлическим приводом измерительной головки, интегрированной видеосистемой, большим контрастным LCD дисплеем. Твердомеры KB 3000 Mammut BV используются для измерения твердости по шкалам Бринелля и Виккерса.

Доступ к метрологически значимой части ограничен конструкцией твердомеров.

Внешний вид твердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунках 1 и 2.

знака утвержде типа

место нанесени

расположен

пломбы

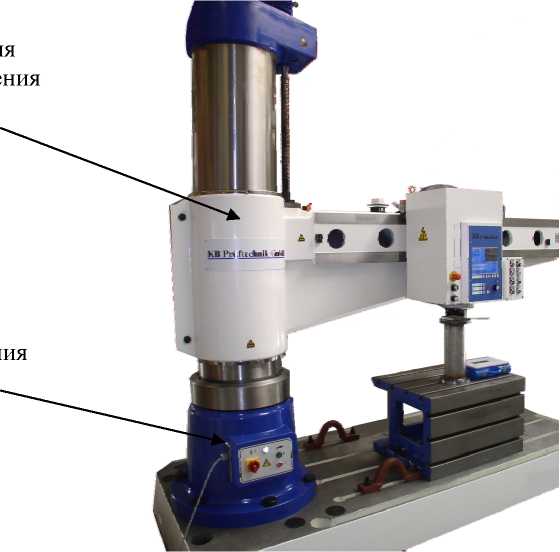

Рисунок 1 - Внешний вид твердомеров

место расположения пломбы

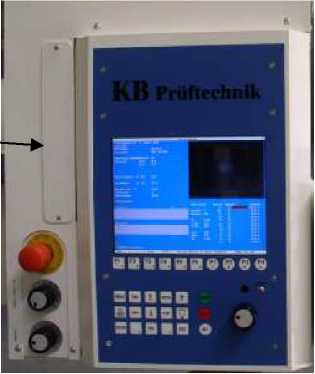

Рисунок 2 - Внешний вид измерительной головки

В комплект поставки входят:

твердомер KB 3000 Mammut или KB 3000 Mammut BV (по заказу)........................1 шт.;

камера CCD.....................................................................................................................1 шт.;

вспомогательные принадлежности ....................................................................1 комплект;

руководство по эксплуатации KB 3000 Mammut - 01 РЭ...........................................1 шт.

Испытательные нагрузки для шкал Роквелла, а также пределы допускаемой относительной погрешности нагрузки приведены в таблице 2 (для твердомеров KB 3000 Mammut).

Таблица 2

Диапазоны измерений твердости по шкалам Роквелла и соответствующие им пределы допускаемых абсолютных погрешностей твердомеров приведены в таблице 3.

Таблица 3

Испытательные нагрузки по шкалам Виккерса, Н................................. 294,2; 490,3; 980,7.

Пределы допускаемой относительной погрешности нагрузки, %................................± 1,0.

Диапазоны измерений твердости по шкалам Виккерса и соответствующие им пределы

допускаемых абсолютных погрешностей твердомеров приведены в таблице 4. Таблица 4

Испытательные нагрузки и диапазоны измерений твердости по шкалам Бринелля , HBW:

• - HBW 2,5/62,5 (нагрузка 613 Н);......................................................................................от 32 до 218;

• - HBW 2,5/187,5 (нагрузка 1839 Н)...................................................................................от 95 до 650;

• - HBW 5/250 (нагрузка 2452 Н);........................................................................................от 32 до 218;

• - HBW 5/750 (нагрузка 7355 Н).........................................................................................от 95 до 650;

• - HBW 10/1000 (нагрузка 9807 Н).....................................................................................от 32 до 218;

-- HBW 10/1500 (нагрузка 14710 Н)..................................................................................от 48 до 220;

-- HBW 10/3000 (нагрузка 29420 Н)..................................................................................от 95 до 650.

Пределы допускаемой относительной погрешности нагрузки, %.................................± 1,0.

Пределы допускаемых абсолютных погрешностей твердомеров по шкалам Бринелля приведены в таблице 5.

Таблица 5

Рабочие условия применения:

• - температура окружающего воздуха, ^оС...............................................................от 10 до 35;

• - относительная влажность окружающего воздуха, %....................................... от 20 до 90.

Напряжение питания от сети переменного тока частотой (50±1) Гц, В .................380±38.

Габаритные размеры, мм, не более:

• -   длина

• -   ширина

• -   высота

Масса, кг, не более ...........................................................................................................11000.
