Приборы представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного блока.

Принцип действия приборов основан на статическом вдавливании алмазного или шарикового наконечников с последующим измерением глубины внедрения наконечника.

При измерениях по методу Роквелла система приложения нагрузки обеспечивает приложение предварительной нагрузки в 98,1 H и трёх основных нагрузок.

При измерениях по методу Супер-Роквелла система приложения нагрузки обеспечивает приложение предварительной нагрузки в 29,42 H и трёх основных нагрузок.

Приборы имеют оригинальный механизм приложения предварительной и основной нагрузок, который обеспечивает стабильную скорость подвода наконечника к образцу и отсутствие тангенсальных составляющих прикладываемой нагрузки.

Для ввода параметров измерений и отображения результатов приборы имеют два исполнения: в одном для вывода результатов используется встроенный сенсорный монитор, в другом вынесенный персональный компьютер. Внешний вид твердомеров приведён на рисунке 1.

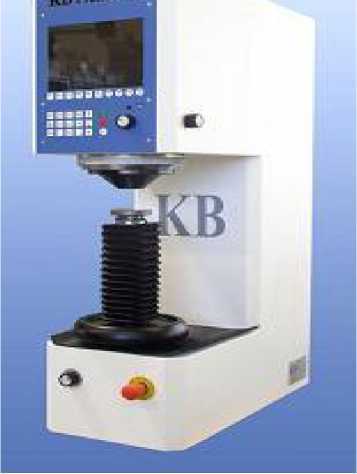

Рисунок 1 - Внешний вид твердомеров.

Место нанесения знака утверждения типа

Рисунок 2 - Места расположения пломб и место нанесения знака утверждения типа.

Места расположения пломб

Твердомер Роквелла и Супер-Роквелла KB 150..................................................................-1 шт.

Наконечник с алмазной пирамидой Роквелла ......................................................................-1 шт.

Наконечник с шариком 01,588 мм........................................................................................-1 шт.

Плоский рабочий столик 080 мм...........................................................................................-1 шт.

Руководство по эксплуатации KB_150 - 01РЭ.....................................................................-1 экз.

Испытательные нагрузки для шкал Роквелла, Н

предварительная ........................................................................................................................98,1;

основные.............................................................................................................588,4; 980,7; 1471.

Испытательные нагрузки для шкал Супер-Роквелла, Н

предварительная ......................................................................................................................29,42;

основные............................................................................................................147,1; 294,8; 411,9.

Диапазоны измерений твердости по шкалам Роквелла:

HRA ................................................................................................................................ от 20 до 88;

HRB ............................................................................................................................... от 20 до100;

HRC................................................................................................................................. от 20 до 70.

Диапазоны измерений твердости по шкалам Супер-Роквелла:

HR15N ............................................................................................................................ от 70 до 94;

HR30N .............................................................................................................................от 40 до86;

HR45N.............................................................................................................................от 20 до 78;

HR15N ............................................................................................................................от 62 до 93;

HR30T ............................................................................................................................от 15 до 82;

HR45T............................................................................................................................. от 10 до 72.

Пределы допускаемой абсолютной погрешности измерений твёрдости:

по шкалам Роквелла:

от 20 до 75   HRA.................................................................................................................± 2.0;

от 75 до 88    HRA.................................................................................................................± 1,5;

от 20 до 80    HRB.................................................................................................................± 3,0;

от 80 до 100   HRB.................................................................................................................± 2,0;

от 20 до 35   HRC.................................................................................................................± 2,0;

от 35 до 55   HRC.................................................................................................................± 1,5;

от 55 до 70    HRC.................................................................................................................± 1,0.

по шкалам Супер-Роквелла:

HR15N, HR30N, HR45N...........................................................................................................± 2.0;

HR15T, HR30T, HR45T............................................................................................................± 3,0.

Рабочие условия применения:

температура воздуха ,°С................................................................................................от 10 до 35;

относительная влажность воздуха, %.......................................................................... от 20 до 90.

Питание:

напряжение, В .......................................................................................................................230±10;

частота, Гц ..................................................................................................................... от 50 до 60;

потребляемый ток, А

Рабочее пространство по вертикали, мм

Глубина рабочего пространства, мм

Габаритные размеры:

(длинахширинахвысота), мм, не более:.................................................................725x230x1200.

Масса, кг, не более
