Номер по Госреестру СИ: 60985-15
60985-15 Машина испытательная
(HM-S)
Назначение средства измерений:
Машина испытательная HM-S (далее - машина) предназначена для измерений силы и деформации образцов при механических испытаниях различных материалов на растяжение.

Внешний вид.
Машина испытательная
Рисунок № 1
Программное обеспечение
Программное обеспечение (ПО) машины предназначено для управления режимами работы, обработки, хранения, отображения и передачи измерений силы и деформации на внешние устройства. Идентификационные данные (признаки) ПО приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение | |
Электронный блок управления |
Персональный компьютер | |
Идентификационной наименование ПО |
KB Prueftechnik GmbH |
KBMatWin |
Номер версии (идентификационный номер ПО) |
Х-1.7.55 |
1.1.76.(70) |
Цифровой идентификатор ПО |
- |
- |
Другие идентификационные данные |
- |
- |
Уровень защиты ПО HM-S от непреднамеренных и преднамеренных изменений соответствует уровню «высокий » по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на лицевую сторону рамы в виде наклейки и на титульный лист паспорта в левой верхней части листа типографским или иным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодика измерений представлена в паспорте машины.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинеГОСТ Р 8.663-2009 ГСИ. Государственная поверочная схема для средств измерений силы.
ГОСТ 28840-90 Машины для испытаний материалов на растяжение, сжатие и изгиб. Общие технические требования.
Техническая документация KB PRUEFTECHNIK GmbH, Германия
Поверка
Поверкаосуществляется по документу МП 100-261-2014 «ГСИ. Машина испытательная HM-S. Методика поверки», утвержденному ФГУП «УНИИМ» 09 апреля 2015 г.
Эталоны, применяемые при поверке:
- динамометр электронный переносной, диапазон измерений (20 - 200) кН, пределы допускаемой относительной погрешности ± 0,24 %;
- штангенциркуль ШЦ -I-125-0,01; диапазон измерений (0 - 125) мм, ПГ ± 0,03 мм;
- штангенциркуль ШЦ -II-250-0,05; диапазон измерений (0 - 250) мм, ПГ ± 0,05 мм;
-
- штангенциркуль ШЦ-III, диапазон измерений (250 - 630) мм, ПГ ± 0,10 мм;
-
- тензокалибратор универсальный ТКУ-25М, диапазон измерений (0 - 25) мм, в диапазоне до 3 мм ПГ ± 1,5 мкм, в диапазоне (3 - 25) мм ПГ ± 0,5 %.
Изготовитель
KB PRUEFTECHNIK GmbH, ГерманияIm Weichlingsgarten 10b
67126 Hochdorf-Assenheim
Germany
Phone: +49 (0) 6231 / 93 99 2 - 0
Fax: +49 (0) 6231 / 93 99 2 - 69
info@kbprueftechnik. de
Заявитель
Danieli & C. Officine Meccaniche S.p.A., ИталияЮридический и почтовый адрес: Via Nazionale 41 - 33042 Buttrio (UD), Italy
Банковские реквизиты: «UNICREDIT S.p.A» - Foreign Trade Office - Via prefettura 9 - 33 100 Udine (UD) - Italy
IBAN: IT 46B 02008 12028 000000691801
SWIFT Code: UNCRITMM - счет № 691801
Телефон: +39(0432) 195 88 25, факс: 195 14 96, r.leita@danieli.it
Испытательный центр
Государственный центр испытаний средств измеренийФГУП «Уральский научно-исследовательский институт метрологии»
(ГЦИ СИ «ФГУП «УНИИМ»)
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4
Тел.: (343) 350-26-18 Факс: (343) 350-20-39
E-mail: uniim@uniim.ru
Принцип действия машины заключается в измерении силы при деформации закрепленного в зажиме образца, возникающей при перемещении подвижной траверсы с заданной скоростью.
Машина состоит из основания, на котором закреплены нагружающая рама и направляющие колонны с подвижной и неподвижной траверсами, захватами образца на траверсах, привода подвижной траверсы, датчики силы, датчика перемещения подвижной траверсы, электронного блока управления.
Испытуемый образец закрепляется в захватах подвижной и неподвижной траверсы, скорость перемещения подвижной траверсы задается электронным блоком управления.
Нагрузка, прикладываемая к испытываемому образцу, измеряется тензорезисторным датчиком силы, размещенным на траверсе. Датчик перемещения связан с подвижной траверсой и измеряет перемещение траверсы. Значение силы и перемещения отображаются на дисплее персонального компьютера.
Измерение деформации осуществляется с помощью выносного экстензометра, входящего в комплектность машины. Значения измерений также отображаются на дисплее
персонального компьютера.

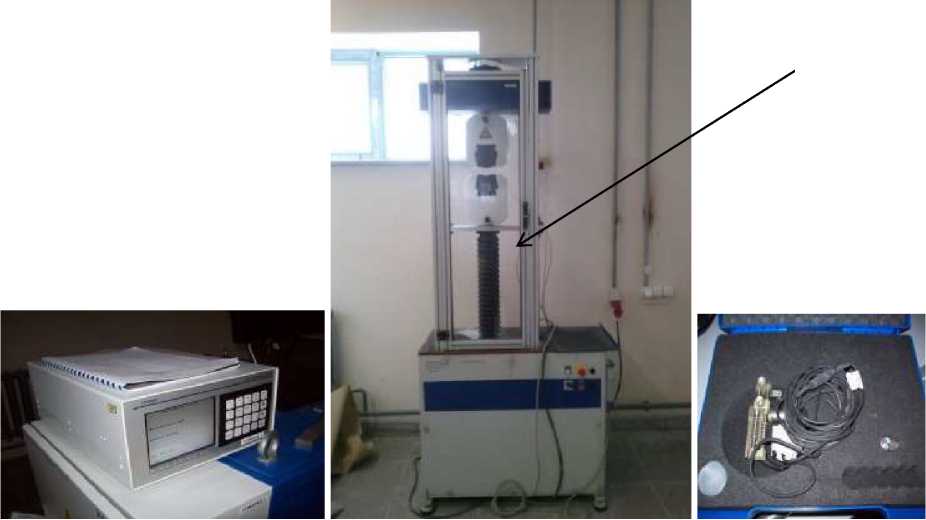

Внешний вид машины, электронного блока и экстензометра приведены рисунке
Место нанесения знака поверки и утверждения типа

Электронный блок управления Машина Экстензометр
Рисунок 1 - Внешний вид машины, электронного блока и экстензометра
Наибольшая предельная нагрузка, кН................................................................................200
Пределы допускаемой относительной погрешности при измерении силы, %............................± 1,0
Максимальная скорость перемещения подвижной траверсы, мм/мин..............................150 ± 1
Пределы допускаемой абсолютной погрешности при измерении
перемещения подвижной траверсы в диапазоне от 0 до 100 мм включ., мм......................± 0,10
Пределы допускаемой относительной погрешности при измерении
перемещения подвижной траверсы в диапазоне св. 100 до 600 мм, %.......................................± 1,0
Диапазон измерений деформации образцов (экстензометр), мм.....................................от 0 до 2
Пределы допускаемой абсолютной погрешности при измерении деформации образцов (экстензометр), мм.........................................................................................................................± 0,010
Габаритные размеры (ширина х глубина х высота), мм, не более............................1000x580x2250
Масса, кг, не более...................................................................................................4100
Условия эксплуатации:
-
- температура окружающей среды, °С........................................................................20 ± 5
-
- относительная влажность воздуха, %,...................................................................................60 ± 15
Параметры электрического питания:
-
- напряжение, В............................................................................................................................380 ± 38
-
- частота, Гц......................................................................................................50 ± 1
Потребляемая мощность, В^А.........................................................................................500
Срок службы, лет, не менее.........................................................................................15
