Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Сигнал преобразуется аналого-цифровым преобразователем (АЦП) весового терминала (далее - терминал) в цифровой код и выводится на дисплей терминала как результат взвешивания.

Конструктивно весы состоят из грузоприёмного устройства (ГПУ) со встроенными весоизмерительными датчиками и терминала, соединённых между собой кабелем.

Весы выпускаются в модификациях, отличающихся пределами взвешивания, габаритными размерами и конструктивным исполнением грузоприемной платформы, материалом изготовления и при заказе имеют следующее обозначение:

Р X1 (X2)(X3 X4 X5)(X6)-(X7),

где X1 - конструктивное исполнения весов:

• - «B» - настольные либо напольные весы с винтовыми регулируемыми ножками

(опорами);

• - «F» - напольные весы;

• - «CC», «CS» - низкопрофильные весы;

• - «T» - передвижные (могут оснащаться колесиками);

• - «G», «GV» - грузоприемная платформа имеет встроенное демпфирующее уст

ройство;

X2 (необязательный параметр) - тип электрического сигнала датчика, передаваемого от ГПУ к терминалу:

• - A или не указано особо - аналоговый датчик, установленный в ГПУ;

• - D - цифровой сигнал от аналогового датчика и платы АЦП, установленных в ГПУ;

X3 (необязательный параметр) - символ от 0 до 9, условно-количественно характеризующий долговечность, прочность и коррозионную стойкость материалов, которые применены для изготовления частей ГПУ (таких как рама, корпус, грузоприёмная платформа): пластик, алюминиевые сплавы, различные марки сталей, различные виды окраски, нанесения защитных покрытий или полировки; чем выше цифра - тем выше качество конструкционных материалов, выше стойкость ГПУ к различным воздействиям;

X4 (необязательный параметр) - символ от 0 до 9, условно-количественно характеризующий область применения и особенности использования весов; чем выше цифра - тем универсальнее весы, с точки зрения использования в разных отраслях промышленности;

X5 (необязательный параметр) - символ от 0 до 9, условно-количественно характеризующий коррозионную стойкость материалов ГПУ и датчиков, а также их стойкость к воздействию сред с повышенной влажностью, к проникновению пыли и жидкостей внутрь корпуса и/или датчиков, которое может нарушить работу весов; чем выше цифра - тем весы устойчивее к высокой влажности, воздействию или проникновению жидкостей и пыли;

X6, X7 (необязательный параметр, если присутствует, применяется вместо параметра X3, X4, X5) - буквенно-числовое обозначение MAX весов, размера грузоприёмной платформы и типа терминала.

Возможные значения MAX, кг: 3; 6; 15; 30; 60; 150; 300; 600; 1000; 1500; 3000; 6000; 15000; 30000.

Возможные буквенные обозначения размеров ГПУ, мм: А - (240 х 300); ВВ - (300 х 400); В - (400 х 500); ВС - (500 х 650); СС - (600 х 800); DS - (1000 x 1000); ЕЕ - (1250 x 1250); ES - (1500 x 1500); QA - (229 x 229); QB - (305 x 305); QC - (457 х 457); QD - (610 х 610).

Возможные цифровые обозначения размеров ГПУ, мм: 100100 - (1000 х 1000); 125125 - (1250 х 1250); 125150 - (125 х 1500); 150150 - (1500 х 1500); 150200 - (1500 х 2000); 200200 - (2000 x 2000); 840 - (только для модели PTA);

или

0808 - (800 х 800); 1010 - (1000 х 1000); 1212 - (1200 х 1200); 1215 - (1200 х 1500); 1515 - (1500 х 1500); 1820 - (1800 x 2000); 1825 - (1800 x 2500); 1830 - (1800 х 3000); 1840 - (1800 х 4000); 1850 - (1800 х 5000).

Пример обозначения:

PCC1,5-0808-236 - низкопрофильные весы, Мах 1500 кг, размер ГПУ (800х800) мм, окрашенная сталь, терминал IND236.

Весы могут быть укомплектованы в соответствии с Руководством по эксплуатации рольгангами, стойками крепления терминала, тележками для транспортировки и взвешивания в зависимости от выбранного способа монтажа.

Электропитание весов осуществляется от сети переменного тока или встраиваемой перезаряжаемой аккумуляторной батареи.

Весы могут быть укомплектованы следующими терминалами МЕТТЛЕР ТОЛЕДО: IND131/331, IND231/236, IND690, IND560, IND570, IND780, IND890, ICS.

В терминалы возможна установка различных интерфейсов передачи данных - RS232, RS422/485, CL20mA, Ethernet, USB-Slave, Bluetooth, WLAN, Analog Output, Allen-Bradley RIO, Profibus DP, ControlNet, Ethernet/IP, Modbus Plus, DeviceNet и подключение периферийных устройств - принтеров, вторичных дисплеев, сканеров считывания штрих-кода, программируемых логических контроллеров, компьютеров. Терминалы также различаются материалами корпуса и уровнем его защиты от проникновения жидкости, водяного пара и пыли. Терминалы имеют следующие категории пылевлагозащиты:

- IND131; IND 331 - IP20/IP69k/IP65/IP66;

- IND231; ND236 - IP54/IP65/IP67;

- IND560; IND570; IND690; IND780; IND890; ICS469 - IP69k.

В весах предусмотрены следующие устройства и функции:

• - устройство индикации отклонения от нуля (ГОСТ OIML R 76-1-2011. п. 4.5.5);

• - устройство первоначальной установки нуля (ГОСТ OIML R 76-1-2011, Т.2.7.2.4);

• - полуавтоматическое устройство установки нуля (ГОСТ OIML R 76-1-2011, Т.2.7.2.2);

• - устройство слежения за нулем (ГОСТ OIML R 76-1-2011, Т.2.7.3);

• - устройство предварительного задания значения массы тары (ГОСТ OIML R 76-1-2011, T.2.7.5);

• - устройство тарирования (выборки массы тары) (ГОСТ OIML R 76-1-2011, Т.2.7.4);

Общий вид ГПУ и терминалов показан на рисунках 1 - 3, соответственно.

PFA220                      PBA220; PBA226; PBA426; PBA429

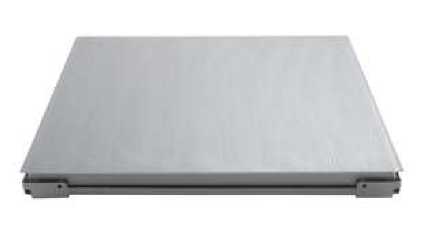

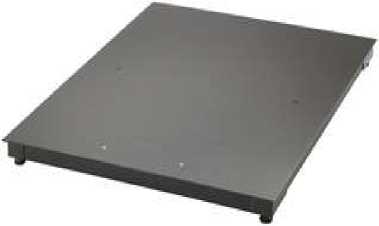

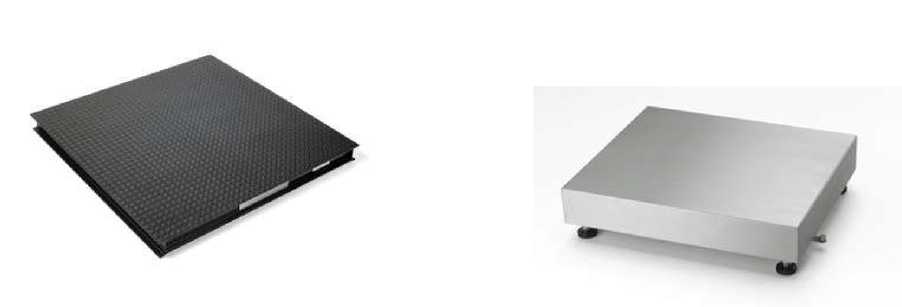

Рисунок 1 - Внешний вид ГПУ исполнений PFA220; PBA220;

PBA226; PBA426; PBA429

PFA774C; PFA779C

PFA574C

PCC

PGV

PTA221

PTA226

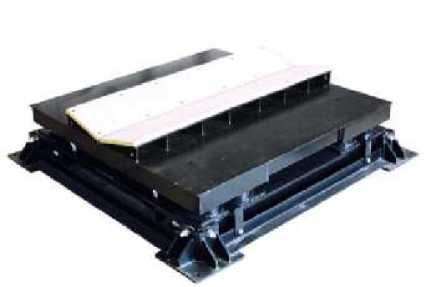

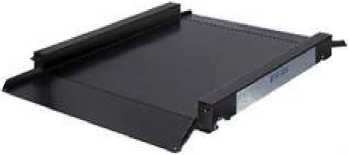

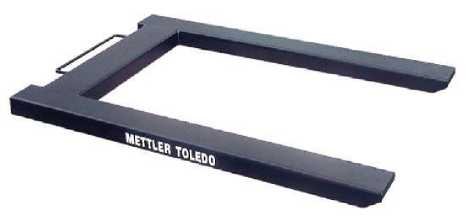

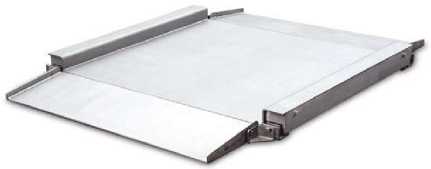

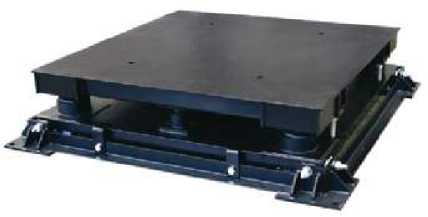

Рисунок 2 - Внешний вид ГПУ исполнений PFA574C; PFA774C; PFA779C; PCC; PCS; PG; PGV; PTA221 и PTA226

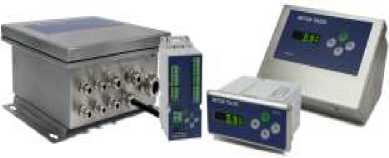

IND131; IND331

IND690

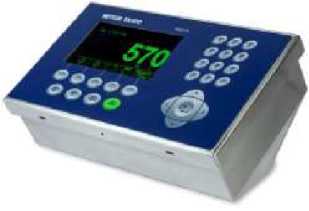

IND570

IND780

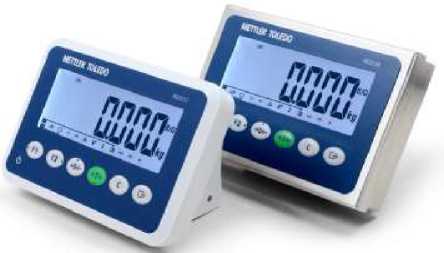

IND231; IND236

ICS469

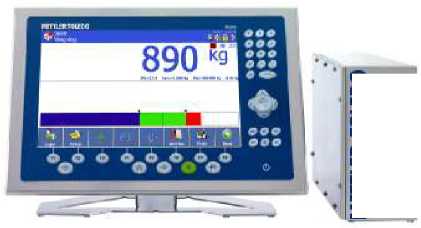

IND890

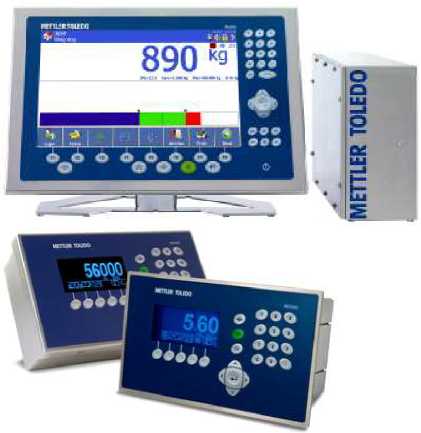

Рисунок 3 - Общий вид весовых терминалов

Места пломбировки терминалов и ГПУ, исключающие несанкционированный настройки и вмешательства, которые смогут привести к искажению результатов измерений весов, показаны на рисунках 4 и 5.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая находится на нижней или на боковой поверхности терминала в зависимости от модификации, как показано на рисунке 3, а место нанесения пломбы (наклейки) - на рисунке 5.

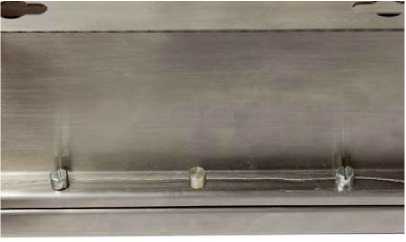

Рисунок 4 - Места пломбирования корпуса терминалов

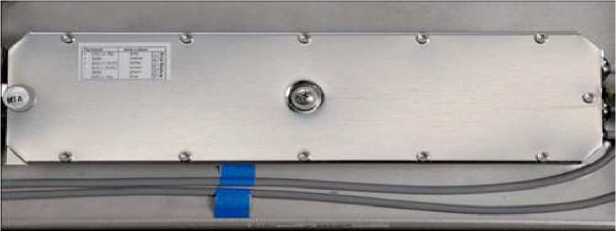

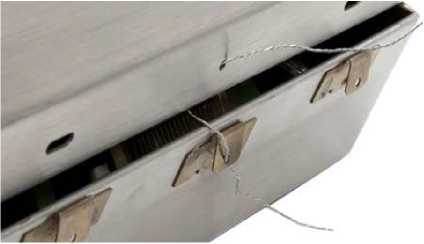

Рисунок 5 - Место пломбирования ГПУ

• 1. Весы (исполнение и модификация по заказу)................................................1 шт.

• 2. Адаптер сетевого питания................................................................................1 шт.

• 3. Соединительный кабель для подключения терминала .................................1 шт.

• 4. Руководство по эксплуатации..........................................................................1 экз.

Класс точности весов по ГОСТ OIML R 76-1-2011........................................................ средний (III).

Значения (Мах) и минимальной нагрузки (Min), действительной цены деления (d), поверочного интервала (е), числа поверочных интервалов (n), интервала взвешивания и пределов допускаемой погрешности при первичной поверке (mpe) приведены в таблице 2.

Таблица 2

Продолжение таблицы 2

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при первичной поверке (mpe).

Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы брутто.

Пределы допускаемой погрешности устройства установки на нуль ...................................±0,25е.

Показания индикации массы, кг, не более .......................................................................... Мах + 9е.

Диапазон установки на нуль и слежения за нулём (суммарный), не более, % от Max................4.

Диапазон первоначальной установки нуля, не более, % от Max..................................................20.

Диапазон выборки массы тары (Т), % от Max..................................................от 0 до 100.

Диапазон рабочих температур, °С............................................................... от минус 10 до плюс 40.

Относительная влажность, не более ..................................................85 %, при температуре 40 °С.

Электрическое питание:

• - от сети переменного тока:

• - напряжением, В ............................................................................................. от 187 до 242;

• - частотой, Гц........................................................................................................ от 49 до 51;

• - от встраиваемой аккумуляторной батареи, В ................................................................ от 9 до 28.

Время непрерывной работы от полностью заряженной

аккумуляторной батареи, ч, не более

Потребляемая мощность, В-А, не более

Средний срок службы, лет

Габаритные размеры и масса ГПУ в зависимости от Мах весов приведены в таблице 3.

Таблица 3
