Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного датчика, возникающей под действием силы тяжести груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Аналоговые электрические сигналы с датчиков поступают в индикатор, содержащий аналоговоцифровой преобразователь, где сигналы преобразуется в цифровой код. Результаты взвешивания, информация о цене единицы взвешиваемого груза и стоимости отображаются в визуальной форме на индикаторе, а также печатаются на этикетке.

Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ) и весоизмерительного устройства, включающего в себя корпус, весоизмерительный тензорезисторный датчик (далее - датчик) и индикатор. В корпусе весоизмерительного устройства встроен принтер для печати этикеток.

Весы имеют интерфейсы передачи измерительной информации в виде цифрового электрического сигнала, а также могут содержать дополнительный дисплей отображения результатов измерений.

Весы выпускаются в следующих конструктивных исполнениях:

• - в корпусе объединены ГПУ, электронное устройство и печатающее устройство. Сенсорный дисплей (10 дюймов) прикреплен к корпусу, а дополнительный дисплей (7 дюймов) закреплен на стойке (индекс T2);

• - в корпусе объединены ГПУ, электронное устройство и печатающее устройство. Сенсорный дисплей (10 дюймов) и дополнительный дисплей (7 дюймов) прикреплены к корпусу (индекс С2);

• - в корпусе объединены ГПУ, электронное устройство и печатающее устройство. Сенсорный дисплей (10 дюймов) и дополнительный дисплей (7 дюймов) прикреплены к стойке (индекс U2);

• - в корпусе объединены ГПУ, электронное устройство и печатающее устройство. Сенсорный дисплей (10 дюймов) для самообслуживания прикреплен к стойке (индекс U3).

В весах предусмотрены следующие устройства и функции:

• - полуавтоматическое устройство установки нуля (ГОСТ OIML R 76-1-2011, Т.2.7.2.2);

• - устройство первоначальной установки нуля (ГОСТ OIML R 76-1-2011, Т.2.7.2.4);

• - устройство слежения за нулем (ГОСТ OIML R 76-1-2011, Т.2.7.3);

• - устройство тарирования (выборки массы тары) (ГОСТ OIML R 76-1-2011 Т.2.7.4).

На корпусе весоизмерительного устройства и индикаторе прикрепляются таблички, разрушающиеся при удалении, содержащие следующую информацию:

• - наименование и обозначение весов;

• - товарный знак предприятия-изготовителя;

• - обозначение класса точности весов по ГОСТ OIML R 76-1-2011;

• - знак утверждения средства измерений;

• - значение максимальной нагрузки (Max);

• - значение минимальной нагрузки (Min);

• - значение поверочного деления (e);

• - значение максимальной выборки массы тары (Т^-);

• - диапазон рабочих температур;

- номер весов по системе нумерации предприятия-изготовителя ;

- параметры электрического питания.

Весы изготавливаются однодиапазонными и двухинтервальными.

Весы выпускаются в следующих модификациях FreshBase-T2, FreshBase-C2, FreshBase-U2, FreshBase-U3, отличающихся конструктивным исполнением и метрологическими характеристиками.

Обозначение весов для заказа имеет вид: FreshBase-[1][2][3]-[4][5][6][7]-[8][9][10][11], где [1][2] - индекс конструктивного исполнения: T2, C2, U2, U3.

• [3] - тип клавиатуры: M - мембранная; L - чувствительная; R - экранная резистивная; C - экранная емкостная.

• [4] - тип дисплея оператора: A - сегментный; B - с матричной строкой; C - 5.7 дюйма; D - 7 дюймов тач-скрин; E - с матричной строкой и белым свечением; F - 10 дюймов тачскрин.

• [5] - тип дисплея покупателя: A - сегментный; B - с матричной строкой; C - 5.7 дюйма; D -7 дюймов; E - с матричной строкой белого свечения.

• [6] - НПВ: 06 - 6 кг; 15 - 15 кг; 30 - 30 кг.

• [7] - значения поверочного интервала (e) весов, г:

• - 2, 5, или 10 - для однодиапазонных весов;

• - 1/2, 2/5 или 5/10 - для двухинтервальных весов.

• [8] - опции: O - нет; R - RFID (с радиочастотным идентификатором).

• [9] - обозначение интерфейса связи: E - Ethernet; W - Wireless; G - GPRS.

• [10] - тип принтера (необязательный параметр): 0 - 2 дюйма (по умолчанию); 1 - 2 дюйма без подложки; 2 - 3 дюйма без подложки; D - сдвоенный принтер (с печатью как чека, так и этикетки).

• [11] - число разъемов USB (необязательный параметр): 0 - нет; 1- 1 USB; 2 - 2 USB; 3 - 3 USB.

Пример записи весов при заказе:

FreshBase-U2C-FD152/5-ОW02 RU

Весы торговые с печатью этикеток FreshBase, в корпусе объединены ГПУ, электронное устройство и печатающее устройство. Сенсорный дисплей (10 дюймов) с экранной емкостной клавиатурой и дополнительный дисплей покупателя (7 дюймов) прикреплены к стойке. Двух-интервальные с НПВ 15 кг, интерфейсом связи Wireless, 2 дюймовым принтером, 2 разъемами USB.

Внешний вид весов представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлена на рисунке 2.

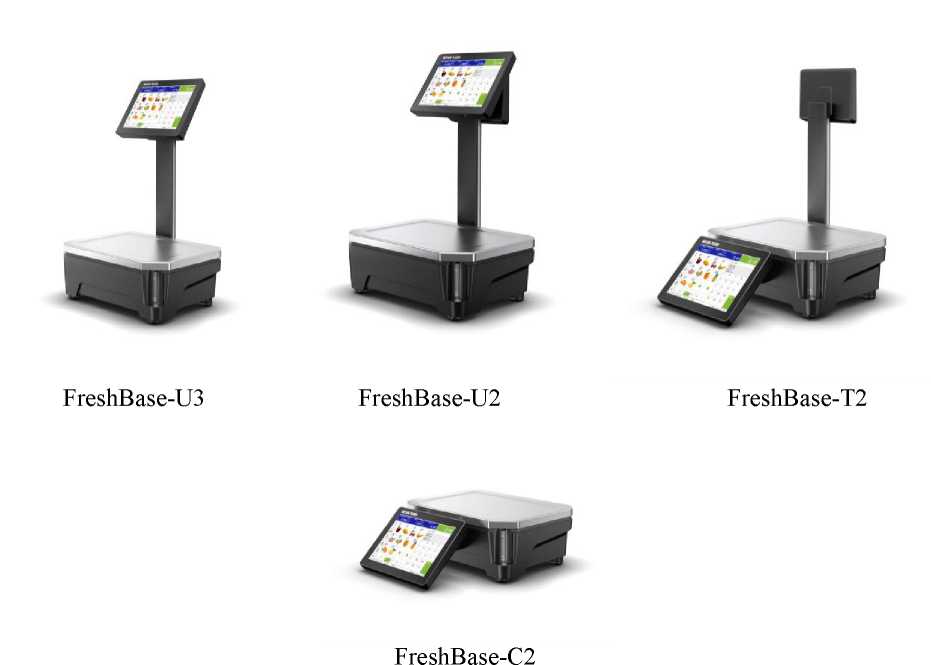

Рисунок 1 - Внешний вид весов

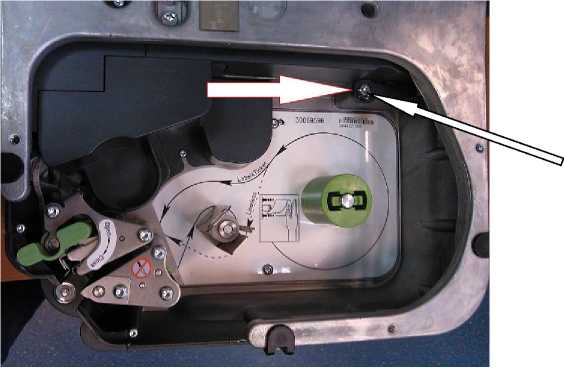

Крышка, закрывающая доступ к кнопке калибровки с креплением на винт и пломбируемая разрушаемой наклейкой или мастичной пломбой

Рисунок 2 - Схема пломбировки от несанкционированного доступа весов

Таблица 5 -

Значения (Min), (Max), (e), действительной цены деления (d), пределов допускаемой погрешности при поверке (mpe) в соответствующих интервалах нагрузки (m) и диапазона выборки массы тары весов (Т^-) для однодиапазонных модификаций весов приведены в таблице 2, а для двухин-тервальных в таблице 3.

Таблица 2 - Метрологические характеристики однодиапазонных весов

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при поверке (mpe).

Таблица 3 - Метрологические характеристики двухинтервальных весов

Продолжение таблицы 3

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при поверке (mpe).

Таблица 4 - Основные технические характеристики
