Номер по Госреестру СИ: 61859-15
61859-15 Термометры электроконтактные автономные
(ТКП-100БП/М1, ТКП-100БП/М3)
Назначение средства измерений:
Термометры электроконтактные автономные ТКП-100БП/М1, ТКП-100БП/М3 (далее по тексту - ТКП-100БП или прибор) предназначены для измерений и контроля температуры твердых, жидких, газообразных и сыпучих сред.
Внешний вид.
Термометры электроконтактные автономные
Рисунок № 1
Внешний вид.
Термометры электроконтактные автономные
Рисунок № 2

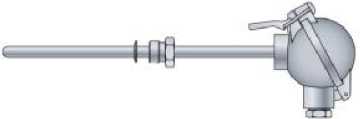

Внешний вид.
Термометры электроконтактные автономные
Рисунок № 3

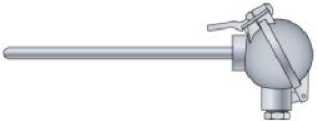

Внешний вид.
Термометры электроконтактные автономные
Рисунок № 4

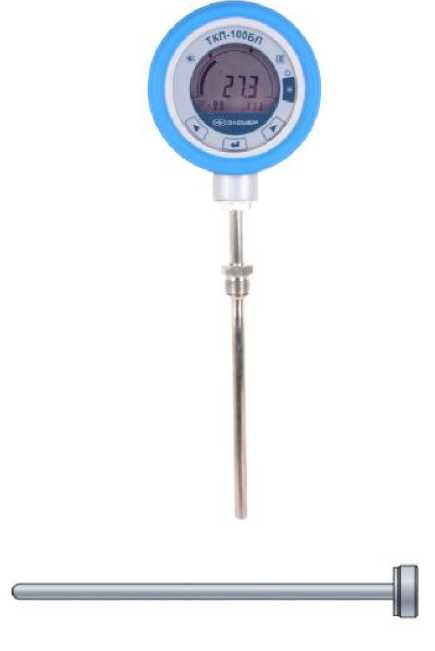

Внешний вид.
Термометры электроконтактные автономные
Рисунок № 5

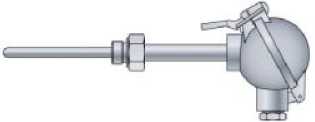

Внешний вид.
Термометры электроконтактные автономные
Рисунок № 6

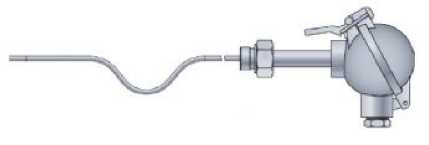

Внешний вид.
Термометры электроконтактные автономные
Рисунок № 7

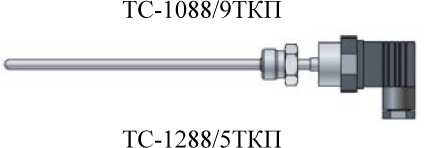

Внешний вид.
Термометры электроконтактные автономные
Рисунок № 8

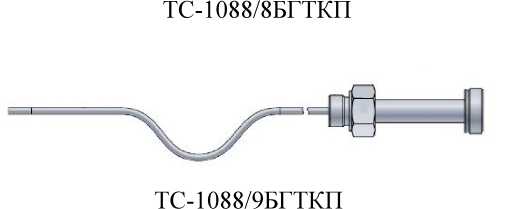

Внешний вид.
Термометры электроконтактные автономные
Рисунок № 9
Общие сведения
Дата публикации - 06.09.2024
Срок свидетельства - 02.10.2021
Номер записи -
ID в реестре СИ - 375298
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года; 4 года - для термометров с верхним пределом диапазона измерений +400 °С
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТКП-100БП/М1, ТКП-100БП совместно с ТС-1088/2 БП ТКП №51801226933, ТКП-100БП совместно с ТС-1088/2 БП ТКП №51801226932, ТКП-100БП совмесно с ТС-1088В/8 №10130116, ТКП-100БП совмесно с ТС-1088В/8 №10130115, ТКП-100БП А/М1, ТКП-100БП, ТКП-100Б/М3, ТКП-100А, ТКП-100/М4, ТКП-100/М3, ТКП-100 БП/М1, ТКП-100, ТКП- 100БП/М3, ТКП 100БП/М3, ТКП 100БП/М1 совмесно с ТС-1288В/5 № 10130121, ТКП 100/М1, ТКП 100 БП/М3 совместно с ТС-1088/8 БГ №50407210909, модификация ТКП-100БП/М3, Без модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»)
Страна - РОССИЯ
Населенный пункт - г. Москва, г. Зеленоград
Уведомление о начале осуществления предпринимательской деятельности -
В зависимости от выбранного года в отчете выводится информация по наименованиям и межповерочным интервалам (МПИ) типов СИ, поверяемых в указанный период, а также, кол-ву выполненных по ним поверок. На круговые диаграммы не выводятся данные по МПИ с количеством поверок менее 100 и количеством типов СИ менее 10 (с целью сохранения читаемости диаграмм).
Отчет содержит 2 интерактивных графика (круговую диаграммы) и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых числах и процентах.
Внимание! Отчет строится не быстро.
Бесплатный
Статистика
Кол-во поверок - 190
Выдано извещений - 0
Кол-во периодических поверок - 29
Кол-во средств измерений - 149
Кол-во владельцев - 26
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 1077 дн.
Приказы РСТ, где упоминается данный тип СИ
№1164 от 2015.10.02 Об утверждении типов средств измерений
№1941 от 2020.12.02 О продлении срока действия утвержденных типов средств измерений
№1192 от 2022.05.16 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1875 от 2024.08.14 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (14)
Наличие аналогов СИ: Термометры электроконтактные автономные (ТКП-100БП/М1, ТКП-100БП/М3)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
19973-06 09.02.2027 |
Системы поверки термопреобразователей автоматизированные, АСПТ Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
27728-09 06.09.2029 |
Преобразователи температуры и влажности измерительные, РОСА-10 Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
2 года |
|
32777-06 03.02.2027 |
Термометры сопротивления платиновые вибропрочные эталонные, ПТСВ Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год, при измерении максимальной температуры - 1000 часов |
|
35062-07 20.04.2027 |
Калибраторы-измерители унифицированных сигналов эталонные, ИКСУ-260 Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
43466-15 02.12.2030 |
Комплексы измерительно-вычислительные на базе модулей, ЭЛЕМЕР-EL-4000 Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
45007-10 12.11.2030 |
Калибраторы температуры эталонные, "ЭЛЕМЕР-КТ-500" Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
1 год |
|
45032-10 12.11.2030 |
Калибраторы температуры эталонные, "ЭЛЕМЕР-КТ-650" Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
1 год |
|
45368-10 30.07.2030 |
Комплекты термометров сопротивления платиновых, КТСП Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
4 года |
|
56318-14 07.12.2028 |
Калибраторы-измерители унифицированных сигналов прецизионные, "ЭЛЕМЕР-ИКСУ-2012" Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
57933-14 17.06.2029 |
Термопреобразователи универсальные, ТПУ 0304/М1-СВ, ТПУ 0304/М2-СВ Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
4 года |
|
57945-14 17.06.2029 |
Регистраторы технологические, КС-1Е, КС-2Е Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
3 года - для КС-1Е, КС-2Е, КС-1ЕА, КС-2ЕА (с индексом заказа А); 4 года - для КС-1Е, КС-2Е (с индексом заказа В); 5 лет - для КС-1ЕА, КС-2ЕА (с индексом заказа В) |
|
57946-14 17.06.2029 |
Регистраторы технологические, КП-1Е, КП-140Е Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
3 года - для КП-1Е, КП-140Е, КП-1ЕА, КП-140ЕА (с индексом заказа А); 4 года - для КП-1Е, КП-140Е (с индексом заказа В); 5 лет - для КП-1ЕА, КП-140ЕА (с индексом заказа В) |
|
58668-14 15.07.2029 |
Преобразователи давления эталонные, ПДЭ-020, ПДЭ-020И Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года - для преобразователей с погрешностью ±0,1 %; 1 год - для остальных преобразователей |
|
58808-14 06.09.2029 |
Термопреобразователи сопротивления из платины и меди и их чувствительные элементы, ТС и ЧЭ Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года; для диапазона температур -50…350 °С - 4 года |
|
61077-15 14.07.2030 |
Преобразователи термоэлектрические многозонные, ТП-0199 Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
|
61352-15 02.12.2030 |
Термопреобразователи сопротивления из платины и меди, ТС-1388/1М, ТС-1388/1-1М, ТС-1388/2-1М, ТС-1388/2-3М, ТС-1388/13М Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
|
61447-15 02.12.2030 |
Термометры электроконтактные, ТКП-150, ТКП-100/М3, ТКП-100/М4 Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
4 года; 2 года - для термометров электроконтактных ТКП-150, ТКП-100/М3, ТКП-100/М4 с верхним пределом диапазона измерений +500 °С |
|
61859-15 02.10.2021 |
Термометры электроконтактные автономные, ТКП-100БП/М1, ТКП-100БП/М3 Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года; 4 года - для термометров с верхним пределом диапазона измерений +400 °С |
|
61994-15 30.10.2030 |
Измерители технологические цифровые, ИТЦ 420/М3-5 Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
3 года - для индекса заказа А; 5 лет - для индекса заказа В |
|
62812-15 12.10.2030 |
Калибраторы давления малогабаритные, "ЭЛЕМЕР-КДМ-020" Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
64273-16 24.06.2026 |
Калибраторы давления автоматические, "ЭЛЕМЕР-АКД-12К", "ЭЛЕМЕР-АКД-12КИ" Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
64695-16 12.08.2026 |
Калибраторы давления малогабаритные, "ЭЛЕМЕР-КДМ-030" Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
65317-16 26.09.2026 |
Преобразователи измерительные (барьеры искрозащиты), "ЭЛЕМЕР-БРИЗ 420-Ех", "ЭЛЕМЕР-БРИЗ 420Р-Ех", "ЭЛЕМЕР-БРИЗ ТМ1-Ех" Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
5 лет; 2 года - для преобразователей с индексом заказа А |
|
67944-17 07.07.2027 |
Измерители технологические цифровые, ИТЦ 420 Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
68355-17 15.08.2027 |
Термометры цифровые малогабаритные, ТЦМ 9410 Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года; 6 месяцев - для термометров с ТТЦ в диапазоне температур св. +1100 °С |
|
68475-17 30.08.2027 |
Термометры электроконтактные, ТКП-100 Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
4 года; 2 года - для термометров с верхним пределом диапазона измерений +500 °С |
|
70286-18 26.01.2028 |
Преобразователи давления измерительные, АИР-10U, АИР-10Р Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
3 года; 5 лет - для преобразователей с пределами допуск. привед. погрешности ±0,5 % |
|
73741-18 29.12.2028 |
Уровнемеры поплавковые потенциометрические, "ЭЛЕМЕР-УПП-11" Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года - для индекса заказа А; 4 года - для индекса заказа В |
|
73672-18 29.12.2029 |
Термометры сопротивления платиновые эталонные, ЭТС-1С, ЭТС-1К, ЭТС-2С, ЭТС-2К, ЭТС-3М Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
73585-18 21.12.2028 |
Уровнемеры радарные, "ЭЛЕМЕР-УР-31" Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
73547-18 21.12.2029 |
Манометры цифровые эталонные, "ЭЛЕМЕР-МЦЭ-040" Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
75073-19 24.05.2029 |
Калибраторы температуры, "ЭЛЕМЕР-КТ-900К", "ЭЛЕМЕР-КТ-1100К" Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год - для калибраторов с индексом заказа А; 2 года - для калибраторов с индексом заказа В |
|
76704-19 29.11.2029 |
Преобразователи измерительные (барьеры искрозащиты), "ЭЛЕМЕР-БРИЗ ТМ2-Ех" Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
5 лет; 2 года - для преобразователей с индексом заказа А |
|
77963-20 24.03.2030 |
Термопреобразователи прецизионные, ПТ 0304-ВТ Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года; 5 лет - для термопреобразователей с НСХ ПП классов В, С |
|
77865-20 17.03.2030 |
Регистраторы многоканальные технологические, РМТ 79 Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года - для индекса заказа А; 4 года - для индекса заказа В |
|
78676-20 29.06.2030 |
Калибраторы температуры жидкостные, "ЭЛЕМЕР-ТК-М", "ЭЛЕМЕР-Т" Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год; для калибраторов с индексом заказа В - 2 года |
|
78838-20 23.07.2030 |
Термопреобразователи с унифицированным выходным сигналом , ТПУ-205 Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года; 6 месяцев - для ТПУ-205 с ТП с верхним пределом диапазона измерений св. 1100 °C |
|
31654-19 25.03.2029 |
Преобразователи давления измерительные, АИР-10 Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
3 года – для преобразователей с пределами допускаемой основной приведенной погрешности ±0,1 и ±0,2 %; 5 лет – для преобразователей с пределами допускаемой основной приведенной погрешности ±0,25, ±0,4, ±0,5 и ±0,6 % |
|
79250-20 11.09.2025 |
Расходомеры-счетчики вихревые, ЭЛЕМЕР-РВ Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
4 года |
|
29934-15 24.09.2030 |
Регистраторы многоканальные технологические, РМТ59, РМТ69 Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
3 года |
|
80413-20 29.12.2030 |
Преобразователи термоэлектрические, ТП Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
Отчёт «MM_4. Статистика по разработчикам МВИ ФГИС «Аршин»» фокусируется на деятельности отдельного разработчика с 2020 года. После выбора разработчика в выпадающем списке рассчитываются ключевые показатели: первая и последняя публикации, общее число МВИ, доля статуса «Действует», количество задействованных аттестующих организаций и средний лаг от даты свидетельства до публикации.
Блок графиков отражает динамику: помесячные публикации и кумулятив, распределение по статусам (stacked), топ-аттестующие организации и «виды измерений» для выбранного разработчика. Отдельно оценивается качество данных — заполненность полей (величина, пределы, погрешность) и доля карточек с контактами, что помогает выявлять пробелы в оформлении и поддержке.
Для оперативного контроля темпов добавлены сравнения YTD/LYTD по ISO-неделям, тепловая карта год×месяц, а также сезонность и топ назначений методик. Наводите курсор для подсказок, используйте меню графиков для выгрузки данных/изображений и сопоставляйте метрики, чтобы вовремя замечать пики активности, снижение темпа или узкие места, связанные с задержками публикаций и качеством карточек.
Кто поверяет Термометры электроконтактные автономные (ТКП-100БП/М1, ТКП-100БП/М3)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО НПП "ЭЛЕМЕР" (1491) | 10 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 10 | 1 | 0 | 10 | 0 | 10 | 0 | 10 | |
| ООО "ПРИБОРАВТОМАТИКА" (1780) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО НПП "ЭЛЕМЕР" (RA.RU.311317) | 140 | 4 | 115 | 1 | 0 | 54 | 45 | 1 | ||
| ООО НПП "ЭЛEMEP" (RA.RU.311317) | 12 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "МУРМАНСКИЙ ЦСМ" (RA.RU.311466) | РСТ | 6 | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Термометры электроконтактные автономные (ТКП-100БП/М1, ТКП-100БП/М3)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
2700 | 2700 |
Программное обеспечение
Программное обеспечение (ПО) ТКП-100БП состоит только из встроенной в микропроцессорный модуль метрологически значимой части ПО. ПО ТКП-100БП является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе, что соответствует уровню защиты «высокий» (в соответствии с рекомендацией по метрологии Р 50.2.077-2014). Метрологические характеристики ТКП-100БП оценены с учетом влияния на них встроенного ПО.
Лист № 3 Всего листов 5 Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
TKP-ВР PIC18F26K20 V 34.hex |
|
Номер версии (идентификационный номер) ПО ( ) |
34 |
|
Цифровой идентификатор программного обеспечения |
по номеру версии |
|
Примечание: () - и более поздние версии. | |
|
наносится на переднюю панель ТКП-100БП/М1, ТКП-100БП/М3 термотрансферным способом, на руководство по эксплуатации НКГЖ.405591.027РЭ и паспорт НКГЖ.405591.027ПС - типографским способом. содержатся в руководстве по эксплуатации НКГЖ.405591.027РЭ. ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний. ГОСТ 23125-95 Сигнализаторы температуры. Общие технические условия. ТУ 4211-137-13282997-2015 Термометры электроконтактные автономные ТКП-100БП/М1, ТКП-100БП/М3. Технические условия. ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
осуществляется по документу НКГЖ.405591.027МП «Термометры электроконтактные автономные ТКП-100БП/М1, ТКП-100БП/М3. Методика поверки», утвержденному ФГУП «ВНИИМС» 21.07.2015 г. Основные средства поверки: -калибратор температуры «ЭЛЕМЕР-КТ-150К»: диапазон воспроизведения температур минус 45.150 °С, нестабильность: ±0,01 °С, ПГ: ±(0,02+0,0002-|t|) °С; - калибратор температуры эталонный «ЭЛЕМЕР-КТ-500»: диапазон воспроизведения температур: минус 50.500 °С, нестабильность: ±(0,00021) °С, ПГ: ±(0,04+0,00031) °С; - термостат переливной прецизионный ТПП-1,2: диапазон воспроизведения температур: 35 .300 °С (минус 60.100) °С, нестабильность поддержания температуры для диапазона рабочих температур: минус 60. 35 °С - ±0,01 °С, 35.80 °С - ±(0,0025+0,000051) °С, 80.300 °С - ±(0,005+0,000051) °С; - термометр сопротивления платиновый эталонный ПТСВ-3: диапазон измерений от минус 50 до 500 °С, основная погрешность: ±(0,03.0,07) °С. - установка для проверки электрической безопасности GPI-745A: напряжение 1500 В, диапазон выходных напряжений от 100 до 5000 В; - мегаомметр Ф4102/1-1 М: диапазон измерений сопротивления: 0.20000 МОм. Принцип действия ТКП-100БП, состоящего из первичного преобразователя температуры - термопреобразователя сопротивления (ТС) и электронного блока, основан на зависимости сопротивления платинового термочувствительного элемента (ЧЭ) ТС с номинальной статической характеристикой преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009 от температуры. Электронный блок ТКП-100БП осуществляет аналогоцифровое преобразование параметров электрического сигнала, поступающего от ТС, и передачу его в микропроцессорный модуль, который обеспечивает управление всеми схемами прибора. В зависимости от значения измеренного сигнала ТКП-100БП может осуществлять регулирование и управления различными исполнительными устройствами. ТКП-100БП являются переконфигурируемыми приборами. Просмотр и изменение параметров конфигурации ТКП-100БП производится посредством кнопочной клавиатуры, расположенной на лицевой панели. Индикация значений измеряемой температуры, в том числе и в виде дискретной графической шкалы с указанием положения уставок относительно диапазона измерений, а также значений уставок и параметров конфигурации происходит на многофункциональном четырехразрядном жидкокристаллическом дисплее. Также на дисплее отображается информация о срабатывании реле каналов сигнализации. ТКП-100БП имеют две уставки и два электромеханических вибростойких реле каналов сигнализации, тип и значение уставок выбираются потребителем. ТКП-100БП являются: - по числу преобразуемых входных сигналов - одноканальными; - по числу каналов сигнализации - двухканальными. ТКП-100БП имеют исполнения: - общепромышленное; - атомное (повышенной надежности) для эксплуатации на объектах АС и объектах ядерного топливного цикла (ОЯТЦ) (А). Фотографии общего вида термометров электроконтактных автономных ТКП-100БП с первичными преобразователями представлены на рисунках 1 и 2. ТС-1388/3ТКП ТС-1088/1ТКП ТС-1088/2ТКП ТС-1088/2БГТКП ТС-1088/8ТКП Рисунок 1 - ТКП-100БП/М1 Рисунок 2 - ТКП-100БП/М3 Комплектность ТКП приведена в таблице 2. Таблица 2 Наименование Обозначение Кол-во Примечание Термометр электроконтактный автономный ТКП-100БП /М1 НКГЖ.405591.027 1 шт. Термометр электроконтактный автономный ТКП-100БП /М3 НКГЖ.405591.027-01 1 шт. Комплект инструмента и принадлежностей 1 компл. В соответствии с заказом Термометры электроконтактные автономные ТКП-100БП/М1, ТКП-100БП/М3 Руководство по эксплуатации НКГЖ.405591.027РЭ 1 экз. Термометры электроконтактные автономные ТКП-100БП/М1, ТКП-100БП/М3 Паспорт НКГЖ.405591.027-ХХПС 1 экз. Термометры электроконтактные автономные ТКП-100БП/М1, ТКП-100БП/М3 Методика поверки НКГЖ.405591.027МП 1 экз. Диапазон измеряемых температур, °С: |
от минус 50 до плюс 200 от минус 50 до плюс 400 от минус 50 до плюс 500 |
Пределы допускаемой основной абсолютной погрешности, °С:
- для индекса заказа А:
|
- в диапазоне от минус 50 до плюс 200 °С: |
±(0,1+0,001 • |t|) |
|
- в диапазоне от минус 50 до плюс 400 °С: |
±(0,15+0,0018 • |t|) |
|
- в диапазоне свыше 400 до плюс 500 °С: - для индекса заказа Б: |
±(0,87+0,0163 • (t-400)); |
|
- в диапазоне от минус 50 до плюс 200 °С: |
±(0,2+0,002 • |t|) |
|
- в диапазоне от минус 50 до плюс 400 °С: |
±(0,15+0,0045 • |t|) |
|
- в диапазоне свыше 400 до плюс 500 °С: |
±(1,95+0,01 • (t-400)) |
Пределы допускаемой основной погрешности срабатывания сигнализации температуры не превышают пределов основной погрешности
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха на 10 °С от нормальной (20±5) не превышают 0,5 предела основной погрешности
Питание ТКП-100БП осуществляется:
- от встроенного источника питания на литий -тионил-
хлоридных батареях типоразмером «Крона», В: 9
|
Габаритные размеры, мм, не более: |
120x103x104 |
|
(для ТКП-100БП/М1); 138x119x58 (для ТКП-100БП/М3) | |
|
Масса, кг, не более Средняя наработка на отказ, ч, не менее: |
0,7 80000, |
|
270000 |
|
10; 30 |
|
Рабочие условия эксплуатации: |
от минус 5 до плюс 50; |
|
- диапазон рабочих температур окружающего воздуха (в зависимости от исполнения), °С: |
от плюс 5 до плюс 50; от минус 25 до плюс 70; от минус 40 до плюс 70 |
- относительная влажность при температуре 35 °С и ниже, %, не более: 98.
