Номер по Госреестру СИ: 73547-18
73547-18 Манометры цифровые эталонные
("ЭЛЕМЕР-МЦЭ-040")
Назначение средства измерений:
Манометры цифровые эталонные «ЭЛЕМЕР-МЦЭ-040» (далее по тексту - МЦЭ-040 или манометры), прецизионные средства измерений предназначены для измерений абсолютного давления, избыточного давления, избыточного давления-разрежения, а также электрических сигналов силы и напряжения постоянного тока и сигналов преобразователей давления эталонных ПДЭ-020, ПДЭ-020И (далее - ПДЭ).
Манометры соответствуют уровню рабочего эталона 1-го, 2-го, 3-го разряда согласно ГОСТ Р 8.840-2013, уровню рабочего эталона 1-го, 2-го, 3-го, 4-го разряда согласно Приказу Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 и ГОСТ Р 8.802-2012, уровню рабочего эталона 1-го, 2-го разряда согласно ГОСТ 8.022-91, уровню рабочего эталона 3-го разряда согласно ГОСТ 8.027-2001, уровню рабочего эталона 2-го разряда согласно ГОСТ 8.187-76.

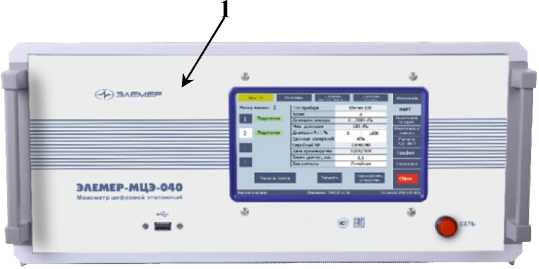

Внешний вид.
Манометры цифровые эталонные
Рисунок № 1

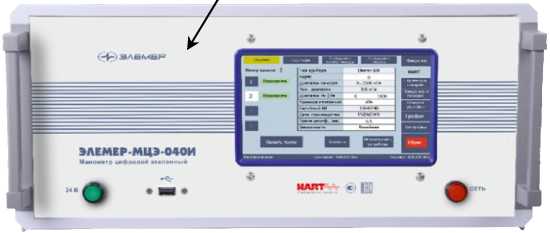

Внешний вид.
Манометры цифровые эталонные
Рисунок № 2

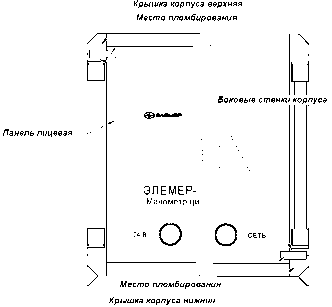

Внешний вид.
Манометры цифровые эталонные
Рисунок № 3
Общие сведения
Дата публикации - 14.09.2023
Срок свидетельства - 21.12.2029
Номер записи -
ID в реестре СИ - 529873
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ЭЛЕМЕР-МЦЭ-040И-ИМ1-МН-160-А, ЭЛЕМЕР-МЦЭ-040И-ИМ1-886-А, ЭЛЕМЕР-МЦЭ-040И-ИМ1-187-А, ЭЛЕМЕР-МЦЭ-040И-ИМ1-160-А, ЭЛЕМЕР-МЦЭ-040И-886-А, ЭЛЕМЕР-МЦЭ-040И-850-А0, ЭЛЕМЕР-МЦЭ-040И-850, ЭЛЕМЕР-МЦЭ-040И-186-А, ЭЛЕМЕР-МЦЭ-040И-087-А, ЭЛЕМЕР-МЦЭ-040И, ЭЛЕМЕР-МЦЭ-040-350-А, ЭЛЕМЕР-МЦЭ-040-320-А, ЭЛЕМЕР-МЦЭ-040-187-А, ЭЛЕМЕР-МЦЭ-040-060-А, ЭЛЕМЕР-МЦЭ-040-050-А0, ЭЛЕМЕР-МЦЭ-040-031, ЭЛЕМЕР-МЦЭ-040-030-А0, ЭЛЕМЕР-МЦЭ-040, мод. 320, ЭЛЕМЕР-МЦЭ-040, Экомера-15,
Производитель
Изготовитель - Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»)
Страна - РОССИЯ
Населенный пункт - г. Москва, г. Зеленоград
Уведомление о начале осуществления предпринимательской деятельности -
Отчет предоставляет информацию о юридических лицах - владельцах средств измерений по номеру типа в Госреестре. При выборе типа СИ обратите внимание, что поле select поддерживает множественный выбор с одновременным поиском по выпадающему списку. В скобках после наименования типа СИ приводятся данные о количестве СИ в реестре. !!! Отчет очень медленный (один тип СИ обсчитывается 3 минуты), не перестарайтесь при выборе кол-ва анализируемых типов СИ.
В сводной таблице приводится следующая информация:
- Владелец СИ (поле необязательное для заполнения поверителями, вводится в произвольной форме)
- наименование СИ (номер в АРШИНЕ, обозначение типа, ссылка на АРШИН)
- наименование организации-производителя и страны производства
- кол-во поверок
- кол-во средств измерений (подсчитывается кол-во уникальных серийных номеров)
- величина интервала между поверками
Статистика
Кол-во поверок - 289
Выдано извещений - 0
Кол-во периодических поверок - 174
Кол-во средств измерений - 28
Кол-во владельцев - 12
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2723 от 2018.12.21 Об утверждении типов средств измерений
№1566 от 2023.08.07 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (6)
№1893 от 2023.09.13 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (15)
Наличие аналогов СИ: Манометры цифровые эталонные ("ЭЛЕМЕР-МЦЭ-040")
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
19973-06 09.02.2027 |
Системы поверки термопреобразователей автоматизированные, АСПТ Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
27728-09 06.09.2029 |
Преобразователи температуры и влажности измерительные, РОСА-10 Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
2 года |
|
32777-06 03.02.2027 |
Термометры сопротивления платиновые вибропрочные эталонные, ПТСВ Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год, при измерении максимальной температуры - 1000 часов |
|
35062-07 20.04.2027 |
Калибраторы-измерители унифицированных сигналов эталонные, ИКСУ-260 Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
43466-15 02.12.2030 |
Комплексы измерительно-вычислительные на базе модулей, ЭЛЕМЕР-EL-4000 Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
45007-10 12.11.2030 |
Калибраторы температуры эталонные, "ЭЛЕМЕР-КТ-500" Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
1 год |
|
45032-10 12.11.2030 |
Калибраторы температуры эталонные, "ЭЛЕМЕР-КТ-650" Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
1 год |
|
45368-10 30.07.2030 |
Комплекты термометров сопротивления платиновых, КТСП Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
4 года |
|
56318-14 07.12.2028 |
Калибраторы-измерители унифицированных сигналов прецизионные, "ЭЛЕМЕР-ИКСУ-2012" Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
57933-14 17.06.2029 |
Термопреобразователи универсальные, ТПУ 0304/М1-СВ, ТПУ 0304/М2-СВ Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
4 года |
|
57945-14 17.06.2029 |
Регистраторы технологические, КС-1Е, КС-2Е Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
3 года - для КС-1Е, КС-2Е, КС-1ЕА, КС-2ЕА (с индексом заказа А); 4 года - для КС-1Е, КС-2Е (с индексом заказа В); 5 лет - для КС-1ЕА, КС-2ЕА (с индексом заказа В) |
|
57946-14 17.06.2029 |
Регистраторы технологические, КП-1Е, КП-140Е Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
3 года - для КП-1Е, КП-140Е, КП-1ЕА, КП-140ЕА (с индексом заказа А); 4 года - для КП-1Е, КП-140Е (с индексом заказа В); 5 лет - для КП-1ЕА, КП-140ЕА (с индексом заказа В) |
|
58668-14 15.07.2029 |
Преобразователи давления эталонные, ПДЭ-020, ПДЭ-020И Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года - для преобразователей с погрешностью ±0,1 %; 1 год - для остальных преобразователей |
|
58808-14 06.09.2029 |
Термопреобразователи сопротивления из платины и меди и их чувствительные элементы, ТС и ЧЭ Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года; для диапазона температур -50…350 °С - 4 года |
|
61077-15 14.07.2030 |
Преобразователи термоэлектрические многозонные, ТП-0199 Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
|
61352-15 02.12.2030 |
Термопреобразователи сопротивления из платины и меди, ТС-1388/1М, ТС-1388/1-1М, ТС-1388/2-1М, ТС-1388/2-3М, ТС-1388/13М Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
|
61447-15 02.12.2030 |
Термометры электроконтактные, ТКП-150, ТКП-100/М3, ТКП-100/М4 Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
4 года; 2 года - для термометров электроконтактных ТКП-150, ТКП-100/М3, ТКП-100/М4 с верхним пределом диапазона измерений +500 °С |
|
61859-15 02.10.2021 |
Термометры электроконтактные автономные, ТКП-100БП/М1, ТКП-100БП/М3 Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года; 4 года - для термометров с верхним пределом диапазона измерений +400 °С |
|
61994-15 30.10.2030 |
Измерители технологические цифровые, ИТЦ 420/М3-5 Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
3 года - для индекса заказа А; 5 лет - для индекса заказа В |
|
62812-15 12.10.2030 |
Калибраторы давления малогабаритные, "ЭЛЕМЕР-КДМ-020" Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
64273-16 24.06.2026 |
Калибраторы давления автоматические, "ЭЛЕМЕР-АКД-12К", "ЭЛЕМЕР-АКД-12КИ" Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
64695-16 12.08.2026 |
Калибраторы давления малогабаритные, "ЭЛЕМЕР-КДМ-030" Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
65317-16 26.09.2026 |
Преобразователи измерительные (барьеры искрозащиты), "ЭЛЕМЕР-БРИЗ 420-Ех", "ЭЛЕМЕР-БРИЗ 420Р-Ех", "ЭЛЕМЕР-БРИЗ ТМ1-Ех" Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
5 лет; 2 года - для преобразователей с индексом заказа А |
|
67944-17 07.07.2027 |
Измерители технологические цифровые, ИТЦ 420 Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
68355-17 15.08.2027 |
Термометры цифровые малогабаритные, ТЦМ 9410 Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года; 6 месяцев - для термометров с ТТЦ в диапазоне температур св. +1100 °С |
|
68475-17 30.08.2027 |
Термометры электроконтактные, ТКП-100 Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
4 года; 2 года - для термометров с верхним пределом диапазона измерений +500 °С |
|
70286-18 26.01.2028 |
Преобразователи давления измерительные, АИР-10U, АИР-10Р Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
3 года; 5 лет - для преобразователей с пределами допуск. привед. погрешности ±0,5 % |
|
73741-18 29.12.2028 |
Уровнемеры поплавковые потенциометрические, "ЭЛЕМЕР-УПП-11" Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года - для индекса заказа А; 4 года - для индекса заказа В |
|
73672-18 29.12.2029 |
Термометры сопротивления платиновые эталонные, ЭТС-1С, ЭТС-1К, ЭТС-2С, ЭТС-2К, ЭТС-3М Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
73585-18 21.12.2028 |
Уровнемеры радарные, "ЭЛЕМЕР-УР-31" Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
73547-18 21.12.2029 |
Манометры цифровые эталонные, "ЭЛЕМЕР-МЦЭ-040" Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
75073-19 24.05.2029 |
Калибраторы температуры, "ЭЛЕМЕР-КТ-900К", "ЭЛЕМЕР-КТ-1100К" Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год - для калибраторов с индексом заказа А; 2 года - для калибраторов с индексом заказа В |
|
76704-19 29.11.2029 |
Преобразователи измерительные (барьеры искрозащиты), "ЭЛЕМЕР-БРИЗ ТМ2-Ех" Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
5 лет; 2 года - для преобразователей с индексом заказа А |
|
77963-20 24.03.2030 |
Термопреобразователи прецизионные, ПТ 0304-ВТ Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года; 5 лет - для термопреобразователей с НСХ ПП классов В, С |
|
77865-20 17.03.2030 |
Регистраторы многоканальные технологические, РМТ 79 Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года - для индекса заказа А; 4 года - для индекса заказа В |
|
78676-20 29.06.2030 |
Калибраторы температуры жидкостные, "ЭЛЕМЕР-ТК-М", "ЭЛЕМЕР-Т" Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год; для калибраторов с индексом заказа В - 2 года |
|
78838-20 23.07.2030 |
Термопреобразователи с унифицированным выходным сигналом , ТПУ-205 Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года; 6 месяцев - для ТПУ-205 с ТП с верхним пределом диапазона измерений св. 1100 °C |
|
31654-19 25.03.2029 |
Преобразователи давления измерительные, АИР-10 Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
3 года – для преобразователей с пределами допускаемой основной приведенной погрешности ±0,1 и ±0,2 %; 5 лет – для преобразователей с пределами допускаемой основной приведенной погрешности ±0,25, ±0,4, ±0,5 и ±0,6 % |
|
79250-20 11.09.2025 |
Расходомеры-счетчики вихревые, ЭЛЕМЕР-РВ Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
4 года |
|
29934-15 24.09.2030 |
Регистраторы многоканальные технологические, РМТ59, РМТ69 Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
3 года |
|
80413-20 29.12.2030 |
Преобразователи термоэлектрические, ТП Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
Стоит отметить, что не всегда при поверке поле владелец указывается поверителем, кроме того, оно не формализовано и возможно множество отличных написаний наименований собственника СИ.
В скобках после наименования организации приводится процент поверок и город, где эти поверки были проведены. Привязка осуществляется по месту осуществления деятельности организации-повелителя, которая осуществляла поверку. В подавляющем большинстве случаев адрес владельца СИ не указывается.
Кто поверяет Манометры цифровые эталонные ("ЭЛЕМЕР-МЦЭ-040")
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО НПП "ЭЛЕМЕР" (1491) | 7 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО НПП "ЭЛЕМЕР" (RA.RU.311317) | 229 | 40 | 94 | 121 | 0 | 159 | 34 | 111 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 23 | 0 | 23 | 0 | 23 | 0 | 23 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 5 | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 4 | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ООО "МЕТРОСТАНДАРТ" (RA.RU.312729) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 6 | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 8 | 8 | 0 | 8 | 0 | 8 | 0 | 8 |
Стоимость поверки Манометры цифровые эталонные ("ЭЛЕМЕР-МЦЭ-040")
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
7600 | 27345 |
|
ФБУ НИЦ ПМ-Ростест Москва |
61300 | 27345 |
|
ФБУ УРАЛТЕСТ Свердловская область |
13134 | 27345 |
Программное обеспечение
В манометрах предусмотрено внутреннее и внешнее программное обеспечение (далее -ПО).
Внутреннее ПО состоит из встроенной в манометры и ИМ метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» по рекомендации по метрологии Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.
Внешнее ПО предназначено для взаимодействия манометров с компьютером и не оказывает влияния на метрологические характеристики манометров. Внешнее ПО служит для конфигурирования, осуществления пользователем градуировки, калибровки, поверки и получения данных измерения в процессе эксплуатации манометров. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии манометров и возникающих в процессе их работы ошибках и способах их устранения.
Идентификационные данные программного обеспечения приведены в таблицах 1 и 2.
|
Таблица 1 - Идентификационные данные внешнего п |
рограммного обеспечения |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Setup ARM MCE vl.O.exe |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
по номеру версии |
Таблица 2 - Идентификационные данные внутреннего программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ceIksu.exe |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
по номеру версии |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель манометров термотрансферным способом, а также на руково
дство по эксплуатации НКГЖ.406233.069РЭ и паспорт НКГЖ.406233.069_ПС - типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к манометрам цифровым эталонным «ЭЛЕМЕР-МЦЭ-040»
Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1-106 Па
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от V10-16 до 30 А
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4 •IO4 Па
ТУ 26.51.52-176-13282997-2018 Манометры цифровые эталонные «ЭЛЕМЕР-МЦЭ-040».
Технические условия
Поверка
Поверкаосуществляется по документу НКГЖ.406233.069МП «Манометры цифровые эталонные «ЭЛЕ-МЕР-МЦЭ-040». Методика поверки», утвержденному ООО «ИЦРМ» 17.09.2018 г.
Основные средства поверки:
-
- манометры грузопоршневые СРВ 5000 (регистрационный номер в Федеральном информационном фонде № 33079-08);
-
- калибратор давления СРС8000 (регистрационный номер в Федеральном информационном фонде № 59862-15);
-
- рабочие эталоны давления РЭД-6, РЭД-60 (регистрационный номер в Федеральном информационном фонде 33036-06);
-
- манометр абсолютного давления МПАК-15 (регистрационный номер в Федеральном информационном фонде № 24971-03);
-
- задатчик разряжения Метран-503 Воздух (регистрационный номер в Федеральном информационном фонде № 25940-03);
-
- калибратор давления пневматический Метран-504 Воздух (регистрационный номер в Федеральном информационном фонде № 31057-09);
-
- калибратор давления пневматический Метран-505 Воздух (регистрационный номер в Федеральном информационном фонде № 42701-09);
-
- манометр грузопоршневой 2000 (регистрационный номер в Федеральном информационном фонде № 28674-05);
-
- калибратор-измеритель унифицированных сигналов прецизионный «ЭЛЕМЕР-ИКСУ-2012» (регистрационный номер в Федеральном информационном фонде № 56318-14);
-
- мультиметр цифровой прецизионный Fluke 8508A (регистрационный номер в Федеральном информационном фонде 25984-14);
-
- мера электрического сопротивления однозначная МС 3050М (регистрационный номер в Федеральном информационном фонде № 46843-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус и (или) свидетельство о поверке, и (или) в паспорт.
Изготовитель
Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»)
ИНН 5044003551
Адрес: 124489, г. Москва, г. Зеленоград, проезд 4807, дом 7, строение 1 Юридический адрес: 124460, г. Москва, г. Зеленоград, корп. 1145, н.п. 1
Телефон: +7 (495) 988-48-55
Факс: +7 (499) 735-02-59
Web-сайт: www.elemer.ru E-mail: elemer@elemer.ru
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия МЦЭ-040 в режиме измерений давления основан на использовании зависимости между измеряемым давлением на входе МЦЭ-040 и упругой деформацией первичных преобразователей встроенных модулей давления. Электронное устройство модуля преобразует сигнал от первичного преобразователя в цифровой сигнал давления. Цифровой сигнал поступает на плату сопряжения и питания, а затем в одноплатный компьютер и отображается на сенсорном экране.
Принцип действия МЦЭ-040 в режиме измерений напряжения и силы постоянного тока основан на аналого-цифровом преобразовании величины измеряемых электрических сигналов, передаче их в микроконтроллер одноплатного компьютера манометра и отображении на сенсорном экране.
МЦЭ-040 выполняет следующие функции:
-
- измерение значений эталонного давления;
-
- измерение выходного сигнала поверяемых (калибруемых или градуируемых) датчиков давления в виде силы и напряжения постоянного тока и по HART-протоколу;
-
- проведение автоматической поверки датчиков давления по нескольким точкам;
-
- формирование протокола поверки;
-
- произведение подстройки и градуировки датчиков давления по HART-протоколу;
-
- произведение проверки (тестирования) реле;
-
- обеспечение сбора, хранения, архивирования и передачи данных в персональный компьютер.
Конструктивно МЦЭ-040 представляют собой лабораторные приборы с автоматизированным процессом измерения и обработки результатов. Их основными функциональными частями являются: встроенный одноплатный компьютер с сенсорным экраном; пневматическая система (далее - ПС), включающая в себя электромагнитные клапаны, модули давления, предохранительные клапаны; плата сопряжения и питания; 4-х канальный измерительный модуль ИМ1 или ИМ2 (далее - ИМ), который может иметь модуль для измерения напряжения постоянного тока от 0 до 12 В (далее - МН) (для модификации «ЭЛЕМЕР-МЦЭ-040И»).
Встроенный компьютер с сенсорным экраном предназначен для отображения измеренных значений давления, выходных сигналов поверяемых датчиков давления, информации о датчиках давления, для ввода и отображения параметров поверки, служебной системной информации, для настройки самого МЦЭ-040.
ПС под управлением одноплатного компьютера измеряет значение входного давления.
Плата сопряжения и питания осуществляет питание встроенных модулей давления, электромагнитных клапанов и принимает цифровой сигнал датчиков давления.
Измерительный модуль ИМ с поддержкой HART-протокола имеет четыре гальванически связанных канала, предназначенных для питания поверяемых датчиков давления и измерения электрических сигналов силы и напряжения постоянного тока.
К МЦЭ-040 могут подключаться внешние ПДЭ.
В качестве ПДЭ могут использоваться преобразователи давления эталонные (избыточного давления, абсолютного давления и избыточного давления-разрежения) утвержденных типов, с диапазонами измерений, меньшими или равными диапазонам ПДЭ-020, ПДЭ-020И (Регистрационный № 58668-14).
Манометры изготавливаются в двух модификациях: «ЭЛЕМЕР-МЦЭ-040» - без ИМ, «ЭЛЕМЕР-МЦЭ-040И» - с ИМ.
Фотографии общего вида манометров с обозначением места нанесения знака поверки (1) представлены на рисунках 1, 2.
Схема пломбировки от несанкционированного доступа представлена на рисунке 3.
Рисунок 1 - Общий вид манометров «ЭЛЕМЕР-МЦЭ-040» с обозначением места нанесения знака поверки
Рисунок 2 - Общий вид манометров «ЭЛЕМЕР-МЦЭ-040И» с обозначением места нанесения знака поверки
Рисунок 3 - Схема пломбировки от несанкционированного доступа
Таблица 8 - Комплектность манометров
|
Наименование |
Обозначение |
Количество |
|
Манометр цифровой эталонный 1) 4) «ЭЛЕМЕР-МЦЭ-040»/ 5) «ЭЛЕМЕР-МЦЭ-040И» 5) |
НКГЖ.406233.069 НКГЖ.406233.069 |
1 шт. 1 шт. |
|
Сетевой провод |
1 шт. | |
|
Кабели соединительные: | ||
|
КИ №05 I12) |
1 шт. | |
|
КИ №08 I22) |
4 шт. | |
|
КТ22) |
1 шт. | |
|
К1 |
1 шт. | |
|
USB АВ |
1 шт. | |
|
Диск с программным обеспечением «АРМ МЦЭ-040»3) |
- |
1 шт. |
|
Руководство по эксплуатации |
НКГЖ.406233.069РЭ |
1 экз. |
|
Паспорт |
НКГЖ.406233.069ПС |
1 экз. |
|
Методика поверки |
НКГЖ.406233.069МП |
1 экз. |
Окончание таблицы 8__________________________________________________________________
Примечания:
-
1) Модификация и исполнение манометра в соответствии с заказом.
-
2) При заказе модификации «ЭЛЕМЕР-МЦЭ-040И».
-
3) По отдельному заказу поставляется ноутбук с установленным программным обеспечением.
-
4) Внешние ПДЭ могут поставляться отдельно, варианты поставки в соответствии с таблицей 6.
-
5) При заказе модификации «ЭЛЕМЕР-МЦЭ-040И» с модулем для измерения напряжения постоянного тока от 0 до 12 В (МН) поставляется кабель КИ № 07 U2.
приведены в таблицах 3 - 6.
Таблица 3 - Метрологические характеристики МЦЭ-040
|
Наименование характеристики |
Значение |
|
Верхние пределы измерений (диапазоны, поддиапазоны измерений) абсолютного давления, избыточного давления, избыточного давления-разрежения |
Приведены в таблицах 4, 6 |
|
Пределы допускаемой основной приведенной к верхнему пределу измерений погрешности измерений абсолютного давления, избыточного давления, избыточного давления-разрежения |
Приведены в таблицах 5, 6 |
|
Вариация, для индекса модели, % от максимального верхнего предела измерений: - А0, А |
0,01 |
|
- В, С |
0,03 |
|
Пределы допускаемой дополнительной приведенной к верхнему пределу измерений погрешности измерений абсолютного давления, избыточного давления, избыточного давления-разрежения, вызванной изменением температуры окружающего воздуха от нормальных условий (от +15 до +35 °С) в диапазоне рабочих температур, на каждые 10 °С, % от максимального верхнего предела измерений для индекса модели1): - А0, А |
±0,01 |
|
- В, С |
±0,03 |
|
Диапазон измерений силы постоянного тока, мА |
от 4 до 20 от 0 до 25 |
|
Пределы допускаемой основной абсолютной погрешности измерений силы постоянного тока Д/, мкА, для МЦЭ-040 с измерительным модулем: - ИМ1 |
±(5-10-5-/ 2) + 0,2) |
|
- ИМ2 |
±(1,2-10-4-/ 2) + 0,5) |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений силы постоянного тока, вызванной изменением температуры окружающего воздуха от нормальных условий (от +15 до +35 °С) в диапазоне рабочих температур, на каждые 10 °С, мкА, для МЦЭ-040 с измерительными модулями ИМ1 (ИМ2) |
0,5- Д |
|
Диапазон измерений напряжения постоянного тока, В |
от 0 до 12 |
|
Пределы допускаемой основной абсолютной погрешности измерений напряжения постоянного тока Ди, мВ |
±(8-10-5-U 3) + 0,4) |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений напряжения постоянного тока, вызванной изменением температуры окружающего воздуха от нормальных условий (от +15 до +35 °С) в диапазоне рабочих температур, на каждые 10 °С, мВ, для МЦЭ-040 с модулем для измерения напряжения постоянного тока МН |
0,5-Ди |
|
Примечания:
| |
Таблица 4 - Метрологические характеристики МЦЭ-040 со встроенными модулями давления
|
Вид измеряемого давления |
Код модели |
Номер встроенного модуля давления |
Номер верхнего предела (диапазона) и ряд верхних пределов (диапазонов) измерений | |||||
|
1 |
2 |
3 |
4 |
5 |
6 | |||
|
Абсолютное 1 |
010 |
1 |
10 кПа |
- |
- |
- |
- |
- |
|
030 |
1 |
120 кПа |
60 кПа |
40 кПа |
25 кПа |
16 кПа |
10 кПа | |
|
031 |
1 |
120 кПа |
60 кПа |
40 кПа |
25 кПа |
16 кПа |
10 кПа | |
|
2 |
10 кПа |
- |
- |
- |
- |
- | ||
|
040 |
1 |
250 кПа |
160 кПа |
100 кПа |
60 кПа |
40 кПа |
25 кПа | |
|
043 |
1 |
250 кПа |
160 кПа |
100 кПа |
60 кПа |
40 кПа |
25 кПа | |
|
2 |
120 кПа |
60 кПа |
40 кПа |
25 кПа |
16 кПа |
10 кПа | ||
|
050 |
1 |
600 кПа |
400 кПа |
250 кПа |
160 кПа |
100 кПа |
60 кПа | |
|
053 |
1 |
600 кПа |
400 кПа |
250 кПа |
160 кПа |
100 кПа |
60 кПа | |
|
2 |
120 кПа |
60 кПа |
40 кПа |
25 кПа |
16 кПа |
10 кПа | ||
|
054 |
1 |
600 кПа |
400 кПа |
250 кПа |
160 кПа |
100 кПа |
60 кПа | |
|
2 |
250 кПа |
160 кПа |
100 кПа |
60 кПа |
40 кПа |
25 кПа | ||
|
060 |
1 |
2,5 МПа |
1,6 МПа |
1,0 МПа |
0,6 МПа |
0,4 МПа |
0,25 МПа | |
|
064 |
1 |
2,5 МПа |
1,6 МПа |
1,0 МПа |
0,6 МПа |
0,4 МПа |
0,25 МПа | |
|
2 |
250 кПа |
160 кПа |
100 кПа |
60 кПа |
40 кПа |
25 кПа | ||
|
065 |
1 |
2,5 МПа |
1,6 МПа |
1,0 МПа |
0,6 МПа |
0,4 МПа |
0,25 МПа | |
|
2 |
600 кПа |
400 кПа |
250 кПа |
160 кПа |
100 кПа |
60 кПа | ||
|
070 |
1 |
6,0 МПа |
4,0 МПа |
2,5 МПа |
1,6 МПа |
1,0 МПа |
0,6 МПа | |
|
075 |
1 |
6,0 МПа |
4,0 МПа |
2,5 МПа |
1,6 МПа |
1,0 МПа |
0,6 МПа | |
|
2 |
600 кПа |
400 кПа |
250 кПа |
160 кПа |
100 кПа |
60 кПа | ||
|
Вид измеряемого давления |
Код модели |
Номер встроенного модуля давления |
Номер верхнего предела (диапазона) и ряд верхних пределов (диапазонов) измерений | |||||
|
1 |
2 |
3 |
4 |
5 |
6 | |||
|
Абсолютное^ |
076 |
1 |
6,0 МПа |
4,0 МПа |
2,5 МПа |
1,6 МПа |
1,0 МПа |
0,6 МПа |
|
2 |
2,5 МПа |
1,6 МПа |
1,0 МПа |
0,63 МПа |
0,4 МПа |
0,25 МПа | ||
|
080 |
1 |
16 МПа |
10 МПа |
6,0 МПа |
4,0 МПа |
2,5 МПа |
1,6 МПа | |
|
086 |
1 |
16 МПа |
10 МПа |
6,0 МПа |
4,0 МПа |
2,5 МПа |
1,6 МПа | |
|
2 |
2,5 МПа |
1,6 МПа |
1,0 МПа |
0,6 МПа |
0,4 МПа |
0,25 МПа | ||
|
087 |
1 |
16 МПа |
10 МПа |
6,0 МПа |
4,0 МПа |
2,5 МПа |
1,6 МПа | |
|
2 |
6,0 МПа |
4,0 МПа |
2,5 МПа |
1,6 МПа |
1,0 МПа |
0,6 МПа | ||
|
Избыточное^ |
110 |
1 |
10 кПа |
6,3 кПа |
4,0 кПа |
2,5 кПа |
1,6 кПа |
1,0 кПа |
|
120 |
1 |
40 кПа |
25 кПа |
16 кПа |
10 кПа |
6,3 кПа |
4,0 кПа | |
|
121 |
1 |
40 кПа |
25 кПа |
16 кПа |
10 кПа |
6,3 кПа |
4,0 кПа | |
|
2 |
10 кПа |
6,3 кПа |
4,0 кПа |
2,5 кПа |
1,6 кПа |
1,0 кПа | ||
|
130 |
1 |
100 кПа |
63 кПа |
40 кПа |
25 кПа |
16 кПа |
10 кПа | |
|
131 |
1 |
100 кПа |
63 кПа |
40 кПа |
25 кПа |
16 кПа |
10 кПа | |
|
2 |
10 кПа |
6,3 кПа |
4,0 кПа |
2,5 кПа |
1,6 кПа |
1,0 кПа | ||
|
132 |
1 |
100 кПа |
63 кПа |
40 кПа |
25 кПа |
16 кПа |
10 кПа | |
|
2 |
40 кПа |
25 кПа |
16 кПа |
10 кПа |
6,3 кПа |
4,0 кПа | ||
|
140 |
1 |
250 кПа |
160 кПа |
100 кПа |
63 кПа |
40 кПа |
25 кПа | |
|
142 |
1 |
250 кПа |
160 кПа |
100 кПа |
63 кПа |
40 кПа |
25 кПа | |
|
2 |
40 кПа |
25 кПа |
16 кПа |
10 кПа |
6,3 кПа |
4,0 кПа | ||
|
143 |
1 |
250 кПа |
160 кПа |
100 кПа |
63 кПа |
40 кПа |
25 кПа | |
|
2 |
100 кПа |
63 кПа |
40 кПа |
25 кПа |
16 кПа |
10 кПа | ||
|
150 |
1 |
630 кПа |
400 кПа |
250 кПа |
160 кПа |
100 кПа |
63 кПа | |
|
Вид измеряемого давления |
Код модели |
Номер встроенного модуля давления |
Номер верхнего предела (диапазона) и ряд верхних пределов (диапазонов) измерений | |||||
|
1 |
2 |
3 |
4 |
5 |
6 | |||
|
Избыточное^ |
153 |
1 |
630 кПа |
400 кПа |
250 кПа |
160 кПа |
100 кПа |
63 кПа |
|
2 |
100 кПа |
63 кПа |
40 кПа |
25 кПа |
16 кПа |
10 кПа | ||
|
154 |
1 |
630 кПа |
400 кПа |
250 кПа |
160 кПа |
100 кПа |
63 кПа | |
|
2 |
250 кПа |
160 кПа |
100 кПа |
63 кПа |
40 кПа |
25 кПа | ||
|
160 |
1 |
2,5 МПа |
1,6 МПа |
1,0 МПа |
0,63 МПа |
0,4 МПа |
0,25 МПа | |
|
164 |
1 |
2,5 МПа |
1,6 МПа |
1,0 МПа |
0,63 МПа |
0,4 МПа |
0,25 МПа | |
|
2 |
250 кПа |
160 кПа |
100 кПа |
63 кПа |
40 кПа |
25 кПа | ||
|
165 |
1 |
2,5 МПа |
1,6 МПа |
1,0 МПа |
0,63 МПа |
0,4 МПа |
0,25 МПа | |
|
2 |
630 кПа |
400 кПа |
250 кПа |
160 кПа |
100 кПа |
63 кПа | ||
|
170 |
1 |
6,0 МПа |
4,0 МПа |
2,5 МПа |
1,6 МПа |
1,0 МПа |
0,63 МПа | |
|
175 |
1 |
6,0 МПа |
4,0 МПа |
2,5 МПа |
1,6 МПа |
1,0 МПа |
0,63 МПа | |
|
2 |
630 кПа |
400 кПа |
250 кПа |
160 кПа |
100 кПа |
63 кПа | ||
|
176 |
1 |
6,0 МПа |
4,0 МПа |
2,5 МПа |
1,6 МПа |
1,0 МПа |
0,63 МПа | |
|
2 |
2,5 МПа |
1,6 МПа |
1,0 МПа |
0,63 МПа |
0,4 МПа |
0,25 МПа | ||
|
180 |
1 |
16 МПа |
10 МПа |
6,0 МПа |
4,0 МПа |
2,5 МПа |
1,6 МПа | |
|
186 |
1 |
16 МПа |
10 МПа |
6,0 МПа |
4,0 МПа |
2,5 МПа |
1,6 МПа | |
|
2 |
2,5 МПа |
1,6 МПа |
1,0 МПа |
0,63 МПа |
0,4 МПа |
0,25 МПа | ||
|
187 |
1 |
16 МПа |
10 МПа |
6,0 МПа |
4,0 МПа |
2,5 МПа |
1,6 МПа | |
|
2 |
6,0 МПа |
4,0 МПа |
2,5 МПа |
1,6 МПа |
1,0 МПа |
0,63 МПа | ||
|
Избыточное- разрежение2) |
310 |
1 |
-10 кПа |
-6,3 кПа |
-4,0 кПа |
-2,5 кПа |
-1,6 кПа |
-1,0 кПа |
|
+10 кПа |
+6,3 кПа |
+4,0 кПа |
+2,5 кПа |
+1,6 кПа |
+1,0 кПа | |||
|
320 |
1 |
-40 кПа |
-25 кПа |
-16 кПа |
-10 кПа |
-6,3 кПа |
-4,0 кПа | |
|
+40 кПа |
+25 кПа |
+16 кПа |
+10 кПа |
+6,3 кПа |
+4,0 кПа | |||
|
Вид измеряемого давления |
Код модели |
Номер встроенного модуля давления |
Номер верхнего предела (диапазона) и ряд верхних пределов (диапазонов) измерений | |||||
|
1 |
2 |
3 |
4 |
5 |
6 | |||
|
Избыточное- разрежение2) |
321 |
1 |
-40 кПа |
-25 кПа |
-16 кПа |
-10 кПа |
-6,3 кПа |
-4,0 кПа |
|
+40 кПа |
+25 кПа |
+16 кПа |
+10 кПа |
+6,3 кПа |
+4,0 кПа | |||
|
2 |
-10 кПа |
-6,3 кПа |
-4,0 кПа |
-2,5 кПа |
-1,6 кПа |
-1,0 кПа | ||
|
+10 кПа |
+6,3 кПа |
+4,0 кПа |
+2,5 кПа |
+1,6 кПа |
+1,0 кПа | |||
|
340 |
1 |
-100 кПа |
-100 кПа |
-63 кПа |
-40 кПа |
-25 кПа |
-16 кПа | |
|
+160 кПа |
+100 кПа |
+63 кПа |
+40 кПа |
+25 кПа |
+16 кПа | |||
|
342 |
1 |
-100 кПа |
-100 кПа |
-63 кПа |
-40 кПа |
-25 кПа |
-16 кПа | |
|
+160 кПа |
+100 кПа |
+63 кПа |
+40 кПа |
+25 кПа |
+16 кПа | |||
|
2 |
-40 кПа |
-25 кПа |
-16 кПа |
-10 кПа |
-6,3 кПа |
-4,0 кПа | ||
|
+40 кПа |
+25 кПа |
+16 кПа |
+10 кПа |
+6,3 кПа |
+4,0 кПа | |||
|
350 |
1 |
-100 кПа |
-100 кПа |
-100 кПа |
-100 кПа |
-100 кПа |
-63 кПа | |
|
+630 кПа |
+400 кПа |
+250 кПа |
+160 кПа |
+100 кПа |
+63 кПа | |||
|
354 |
1 |
-100 кПа |
-100 кПа |
-100 кПа |
-100 кПа |
-100 кПа |
-63 кПа | |
|
+630 кПа |
+400 кПа |
+250 кПа |
+160 кПа |
+100 кПа |
+63 кПа | |||
|
2 |
-100 кПа |
-100 кПа |
-63 кПа |
-40 кПа |
-25 кПа |
-16 кПа | ||
|
+160 кПа |
+100 кПа |
+63 кПа |
+40 кПа |
+25 кПа |
+16 кПа | |||
|
360 |
1 |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа | |
|
+2,5 МПа |
+1,6 МПа |
+1,0 МПа |
+0,63 МПа |
+0,4 МПа |
+0,25 МПа | |||
|
364 |
1 |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа | |
|
+2,5 МПа |
+1,6 МПа |
+1,0 МПа |
+0,63 МПа |
+0,4 МПа |
+0,25 МПа | |||
|
2 |
-100 кПа |
-100 кПа |
-63 кПа |
-40 кПа |
-25 кПа |
-16 кПа | ||
|
+160 кПа |
+100 кПа |
+63 кПа |
+40 кПа |
+25 кПа |
+16 кПа | |||
|
Вид измеряемого давления |
Код модели |
Номер встроенного модуля давления |
Номер верхнего предела (диапазона) и ряд верхних пределов (диапазонов) измерений | |||||
|
1 |
2 |
3 |
4 |
5 |
6 | |||
|
Избыточное- разрежение2) |
365 |
1 |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
|
+2,5 МПа |
+1,6 МПа |
+1,0 МПа |
+0,63 МПа |
+0,4 МПа |
+0,25 МПа | |||
|
2 |
-100 кПа |
-100 кПа |
-100 кПа |
-100 кПа |
-100 кПа |
-63 кПа | ||
|
+630 кПа |
+400 кПа |
+250 кПа |
+160 кПа |
+100 кПа |
+63 кПа | |||
|
Избыточное-разрежение27 абсолютное1-* |
840 |
1 |
-100 кПа |
-100 кПа |
-63 кПа |
-40 кПа |
-25 кПа |
-16 кПа |
|
+160 кПа |
+100 кПа |
+63 кПа |
+40 кПа |
+25 кПа |
+16 кПа | |||
|
/250 кПа |
/160 кПа |
/100 кПа |
/60 кПа |
/40 кПа |
/25 кПа | |||
|
850 |
1 |
-100 кПа |
-100 кПа |
-100 кПа |
-100 кПа |
-100 кПа |
-63 кПа | |
|
+630 кПа |
+400 кПа |
+250 кПа |
+160 кПа |
+100 кПа |
+63 кПа | |||
|
/600 кПа |
/400 кПа |
/250 кПа |
/160 кПа |
/100 кПа |
/60 кПа | |||
|
854 |
1 |
-100 кПа |
-100 кПа |
-100 кПа |
-100 кПа |
-100 кПа |
-63 кПа | |
|
+630 кПа |
+400 кПа |
+250 кПа |
+160 кПа |
+100 кПа |
+63 кПа | |||
|
/600 кПа |
/400 кПа |
/250 кПа |
/160 кПа |
/100 кПа |
/60 кПа | |||
|
2 |
-100 кПа |
-100 кПа |
-63 кПа |
-40 кПа |
-25 кПа |
-16 кПа | ||
|
+160 кПа |
+100 кПа |
+63 кПа |
+40 кПа |
+25 кПа |
+16 кПа | |||
|
/250 кПа |
/160 кПа |
/100 кПа |
/63 кПа |
/40 кПа |
/25 кПа | |||
|
860 |
1 |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа | |
|
+2,5 МПа |
+1,6 МПа |
+1,0 МПа |
+0,63 МПа |
+0,4 МПа |
+0,25 МПа | |||
|
/2,5 МПа |
/1,6 МПа |
/1,0 МПа |
/0,63 МПа |
/0,4 МПа |
/0,25 МПа | |||
|
864 |
1 |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа | |
|
+2,5 МПа |
+1,6 МПа |
+1,0 МПа |
+0,63 МПа |
+0,4 МПа |
+0,25 МПа | |||
|
/2,5 МПа |
/1,6 МПа |
/1,0 МПа |
/0,63 МПа |
/0,4 МПа |
/0,25 МПа | |||
|
2 |
-100 кПа |
-100 кПа |
-63 кПа |
-40 кПа |
-25 кПа |
-16 кПа | ||
|
+160 кПа |
+100 кПа |
+63 кПа |
+40 кПа |
+25 кПа |
+16 кПа | |||
|
/250 кПа |
/160 кПа |
/100 кПа |
/63 кПа |
/40 кПа |
/25 кПа | |||
|
Вид измеряемого давления |
Код модели |
Номер встроенного модуля давления |
Номер верхнего предела (диапазона) и ряд верхних пределов (диапазонов) измерений | |||||
|
1 |
2 |
3 |
4 |
5 |
6 | |||
|
Избыточное-разрежение2)/ абсолютное^ |
865 |
1 |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
|
+2,5 МПа |
+1,6 МПа |
+1,0 МПа |
+0,63 МПа |
+0,4 МПа |
+0,25 МПа | |||
|
/2,5 МПа |
/1,6 МПа |
/1,0 МПа |
/0,63 МПа |
/0,4 МПа |
/0,25 МПа | |||
|
2 |
-100 кПа |
-100 кПа |
-100 кПа |
-100 кПа |
-100 кПа |
-63 кПа | ||
|
+630 кПа |
+400 кПа |
+250 кПа |
+160 кПа |
+100 кПа |
+63 кПа | |||
|
/600 кПа |
/400 кПа |
/250 кПа |
/160 кПа |
/100 кПа |
/60 кПа | |||
|
870 |
1 |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа | |
|
+6,0 МПа |
+4,0 МПа |
+2,5 МПа |
+1,6 МПа |
+1,0 МПа |
+0,63 МПа | |||
|
/6,0 МПа |
/4,0 МПа |
/2,5 МПа |
/1,6 МПа |
/1,0 МПа |
/0,63 МПа | |||
|
875 |
1 |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа | |
|
+6,0 МПа |
+4,0 МПа |
+2,5 МПа |
+1,6 МПа |
+1,0 МПа |
+0,63 МПа | |||
|
/6,0 МПа |
/4,0 МПа |
/2,5 МПа |
/1,6 МПа |
/1,0 МПа |
/0,63 МПа | |||
|
2 |
-100 кПа |
-100 кПа |
-100 кПа |
-100 кПа |
-100 кПа |
-63 кПа | ||
|
+630 кПа |
+400 кПа |
+250 кПа |
+160 кПа |
+100 кПа |
+63 кПа | |||
|
/600 кПа |
/400 кПа |
/250 кПа |
/160 кПа |
/100 кПа |
/60 кПа | |||
|
876 |
1 |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа | |
|
+6,0 МПа |
+4,0 МПа |
+2,5 МПа |
+1,6 МПа |
+1,0 МПа |
+0,63 МПа | |||
|
/6,0 МПа |
/4,0 МПа |
/2,5 МПа |
/1,6 МПа |
/1,0 МПа |
/0,63 МПа | |||
|
2 |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа | ||
|
+2,5 МПа |
+1,6 МПа |
+1,0 МПа |
+0,63 МПа |
+0,4 МПа |
+0,25 МПа | |||
|
/2,5 МПа |
/1,6 МПа |
/1,0 МПа |
/0,63 МПа |
/0,4 МПа |
/0,25 МПа | |||
|
Избыточное^/ абсолютное^ |
880 |
1 |
+16 МПа |
+10 МПа |
+6,3 МПа |
+4,0 МПа |
+2,5 МПа |
+1,6 МПа |
|
/16 МПа |
/10 МПа |
/6,3 МПа |
/4,0 МПа |
/2,5 МПа |
/1,6 МПа | |||
Окончание таблицы 4
|
Вид измеряемого давления |
Код модели |
Номер встроенного модуля давления |
Номер верхнего предела (диапазона) и ряд верхних пределов (диапазонов) измерений | |||||
|
1 |
2 |
3 |
4 |
5 |
6 | |||
|
Избыточное-разрежение )/ абсолютное^ |
886 |
1 |
+16 МПа |
+10 МПа |
+6,3 МПа |
+4,0 МПа |
+2,5 МПа |
+1,6 МПа |
|
/16 МПа |
/10 МПа |
/6,3 МПа |
/4,0 МПа |
/2,5 МПа |
/1,6 МПа | |||
|
2 |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа | ||
|
+2,5 МПа |
+1,6 МПа |
+1,0 МПа |
+0,63 МПа |
+0,4 МПа |
+0,25 МПа | |||
|
/2,5 МПа |
/1,6 МПа |
/1,0 МПа |
/0,63 МПа |
/0,4 МПа |
/0,25 МПа | |||
|
887 |
1 |
+16 МПа |
+10 МПа |
+6,3 МПа |
+4,0 МПа |
+2,5 МПа |
+1,6 МПа | |
|
/16 МПа |
/10 МПа |
/6,3 МПа |
/4,0 МПа |
/2,5 МПа |
/1,6 МПа | |||
|
2 |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа | ||
|
+6,0 МПа |
+4,0 МПа |
+2,5 МПа |
+1,6 МПа |
+1,0 МПа |
+0,63 МПа | |||
|
/6,0 МПа |
/4,0 МПа |
/2,5 МПа |
/1,6 МПа |
/1,0 МПа |
/0,63 МПа | |||
Примечания:
1) Нижние пределы измерений моделей абсолютного и избыточного давления равны нулю.
2) Верхние пределы измерений моделей избыточного давления-разрежения равны верхним пределам измерений избыточного давления.
Таблица 5 - Пределы допускаемой основной приведенной к верхнему пределу измерений погрешности измерений абсолютного давления, избыточного давления, избыточного давления-разрежения (далее - давления) МЦЭ-040 в комплекте со встроенными модулями давления
|
Номер верхнего предела измерений |
Пределы допускаемой основной приведенной к верхнему пределу измерений погрешности измерений давления, %, для индекса модели | |||
|
А0 |
А |
В |
С | |
|
1 |
±0,01 |
±0,025 |
±0,05 |
±0,10 |
|
2 |
±0,015 |
±0,025 |
±0,05 |
±0,10 |
|
3 |
±0,025 |
±0,025 |
±0,05 |
±0,10 |
|
4 |
±0,04 |
±0,04 |
±0,08 |
±0,15 |
|
5 |
±0,06 |
±0,06 |
±0,12 |
±0,25 |
|
6 |
±0,10 |
±0,10 |
±0,20 |
±0,40 |
Таблица 6 - Метрологические характеристики МЦЭ-040 в комплекте с внешними ПДЭ-020, ПДЭ-020И
|
Вид измеряемого давления |
Код модели ПДЭ |
Поддиапазон измерений давления |
Пределы допускаемой основной приведенной к верхнему пределу измерений погрешности измерений давления, %, для индекса модели | |||
|
А0 |
А |
В |
С | |||
|
Абсолютное |
010 |
от 0 до 10 кПа |
- |
- |
±0,05 |
±0,1 |
|
030 |
от 0 до 60 кПа включ. |
±0,01 |
- |
- |
- | |
|
св. 60 до 120 кПа |
±0,02 |
- |
- |
- | ||
|
от 0 до 40 кПа включ. |
— |
±0,01 |
±0,015 |
±0,03 | ||
|
св. 40 до 120 кПа |
- |
±0,03 |
±0,05 |
±0,1 | ||
|
040 |
от 0 до 125 кПа включ. |
±0,01 |
- |
- |
- | |
|
св. 125 до 250 кПа |
±0,02 |
- |
- |
- | ||
|
от 0 до 83,3 кПа включ. |
- |
±0,01 |
±0,015 |
±0,03 | ||
|
св. 83,3 до 250 кПа |
- |
±0,03 |
±0,05 |
±0,1 | ||
|
050 |
от 0 до 300 кПа включ. |
±0,01 |
- |
- |
- | |
|
св. 300 до 600 кПа |
±0,02 |
- |
- |
- | ||
|
от 0 до 200 кПа включ. |
- |
±0,01 |
±0,015 |
±0,03 | ||
|
св. 200 до 600 кПа |
- |
±0,03 |
±0,05 |
±0,1 | ||
|
060 |
от 0 до 1,25 МПа включ. |
±0,01 |
- |
- |
- | |
|
св. 1,25 до 2,5 МПа |
±0,02 |
- |
- |
- | ||
|
от 0 до 0,83 МПа включ. |
- |
±0,01 |
±0,015 |
±0,03 | ||
|
св. 0,83 до 2,5 МПа |
- |
±0,03 |
±0,05 |
±0,1 | ||
|
070 |
от 0 до 3,0 МПа включ. |
±0,01 |
- |
- |
- | |
|
св. 3,0 до 6,0 МПа |
±0,02 |
- |
- |
- | ||
|
от 0 до 2,0 МПа включ. |
- |
±0,01 |
±0,015 |
±0,03 | ||
|
св. 2,0 до 6,0 МПа |
- |
±0,03 |
±0,05 |
±0,1 | ||
|
080 |
от 0 до 8 МПа включ. |
±0,01 |
- |
- |
- | |
|
св. 8 до 16 МПа |
±0,02 |
- |
- |
- | ||
|
от 0 до 5,3 МПа включ. |
- |
±0,01 |
±0,015 |
±0,03 | ||
|
св. 5,3 до 16 МПа |
- |
±0,03 |
±0,05 |
±0,1 | ||
|
Избыточное |
100 |
от 0 до 0,83 кПа включ. |
- |
- |
±0,015 |
±0,03 |
|
св. 0,83 до 2,5 кПа |
- |
- |
±0,05 |
±0,1 | ||
Продолжение таблицы 6
|
Вид измеряемого давления |
Код модели ПДЭ |
Поддиапазон измерений давления |
Пределы допускаемой основной приведенной к верхнему пределу измерений погрешности измерений давления, %, для индекса модели | |||
|
А0 |
А |
В |
С | |||
|
Избыточное |
110 |
от 0 до 2,1 кПа включ. |
- |
±0,01 |
±0,015 |
±0,03 |
|
св. 2,1 до 6,3 кПа |
- |
±0,03 |
±0,05 |
±0,1 | ||
|
120 |
от 0 до 8 кПа включ. |
±0,01 |
- |
- |
- | |
|
св. 8 до 16 кПа |
±0,02 |
- |
- |
- | ||
|
от 0 до 5,3 кПа включ. |
— |
±0,01 |
±0,015 |
±0,03 | ||
|
св. 5,3 до 16 кПа |
- |
±0,03 |
±0,05 |
±0,1 | ||
|
120Е |
от 0 до 20 кПа включ. |
±0,01 |
- |
- |
- | |
|
св. 20 до 40 кПа |
±0,02 |
- |
- |
- | ||
|
от 0 до 13,3 кПа включ. |
- |
±0,01 |
±0,015 |
±0,03 | ||
|
св. 13,3 до 40 кПа |
- |
±0,03 |
±0,05 |
±0,1 | ||
|
130 |
от 0 до 50 кПа включ. |
±0,01 |
- |
- |
- | |
|
св. 50 до 100 кПа |
±0,02 |
- |
- |
- | ||
|
от 0 до 33,3 кПа включ. |
- |
±0,01 |
±0,015 |
±0,03 | ||
|
св. 33,3 до 100 кПа |
- |
±0,03 |
±0,05 |
±0,1 | ||
|
140 |
от 0 до 125 кПа включ. |
±0,01 |
- |
- |
- | |
|
св. 125 до 250 кПа |
±0,02 |
- |
- |
- | ||
|
от 0 до 83,3 кПа включ. |
- |
±0,01 |
±0,015 |
±0,03 | ||
|
св. 83,3 до 250 кПа |
- |
±0,03 |
±0,05 |
±0,1 | ||
|
150 |
от 0 до 300 кПа включ. |
±0,01 |
- |
- |
- | |
|
св. 300 до 600 кПа |
±0,02 |
- |
- |
- | ||
|
от 0 до 200 кПа включ. |
- |
±0,01 |
±0,015 |
±0,03 | ||
|
св. 200 до 600 кПа |
- |
±0,03 |
±0,05 |
±0,1 | ||
|
160 |
от 0 до 1,25 МПа включ. |
±0,01 |
- |
- |
- | |
|
св. 1,25 до 2,5 МПа |
±0,02 |
- |
- |
- | ||
|
от 0 до 0,83 МПа включ. |
- |
±0,01 |
±0,015 |
±0,03 | ||
|
св. 0,83 до 2,5 МПа |
- |
±0,03 |
±0,05 |
±0,1 | ||
Продолжение таблицы 6
|
Вид измеряемого давления |
Код модели ПДЭ |
Поддиапазон измерений давления |
Пределы допускаемой основной приведенной к верхнему пределу измерений погрешности измерений давления, %, для индекса модели | |||
|
А0 |
А |
В |
С | |||
|
Избыточное |
170 |
от 0 до 3,0 МПа включ. |
±0,01 |
- |
- |
- |
|
св. 3,0 до 6,0 МПа |
±0,02 |
- |
- |
- | ||
|
от 0 до 2,0 МПа включ. |
- |
±0,01 |
±0,015 |
±0,03 | ||
|
св. 2,0 до 6,0 кПа |
- |
±0,03 |
±0,05 |
±0,1 | ||
|
180 |
от 0 до 8 МПа включ. |
±0,01 |
- |
- |
- | |
|
св. 8 до 16 МПа |
±0,02 |
- |
- |
- | ||
|
от 0 до 5,3 МПа включ. |
- |
±0,01 |
±0,015 |
±0,03 | ||
|
св. 5,3 до 16 МПа |
— |
±0,03 |
±0,05 |
±0,1 | ||
|
190 |
от 0 до 30 МПа включ. |
±0,01 |
- |
- |
- | |
|
св. 30 до 60 МПа |
±0,02 |
- |
- |
- | ||
|
от 0 до 20 МПа включ. |
— |
±0,01 |
±0,015 |
±0,03 | ||
|
св. 20 до 60 МПа |
- |
±0,03 |
±0,05 |
±0,1 | ||
|
190Е |
от 0 до 50 МПа включ. |
±0,01 |
- |
- |
- | |
|
св. 50 до 100 МПа |
±0,02 |
- |
- |
- | ||
|
от 0 до 33,3 МПа включ. |
- |
±0,01 |
±0,015 |
±0,03 | ||
|
св. 33,3 до 100 МПа |
- |
±0,03 |
±0,05 |
±0,1 | ||
|
Избыточное-разрежение |
310 |
св. -3,3 до 3,3 кПа включ. |
- |
- |
±0,015 |
±0,03 |
|
от -10 до -3,3 кПа включ. св. 3,3 до 10 кПа |
- |
- |
±0,05 |
±0,1 | ||
|
320 |
св. -20 до 20 кПа включ. |
±0,01 |
- |
- |
- | |
|
от -40 до -20 кПа включ. св. 20 до 40 кПа |
±0,02 |
- |
- |
- | ||
|
св. -13,3 до 13,3 кПа включ. |
- |
±0,01 |
±0,015 |
±0,03 | ||
|
от -40 до -13,3 включ. св. 13,3 до 40 кПа |
- |
±0,03 |
±0,05 |
±0,1 | ||
Окончание таблицы 6
|
Вид измеряемого давления |
Код модели ПДЭ |
Поддиапазон измерений давления |
Пределы допускаемой основной приведенной к верхнему пределу измерений погрешности измерений давления, %, для индекса модели | |||
|
А0 |
А |
В |
С | |||
|
Избыточное-разрежение |
340 |
св. -80 до 80 кПа включ. |
- |
- |
- |
- |
|
от -100 до -80 кПа включ. св. 80 до 160 кПа |
- |
- |
- |
- | ||
|
св. -53,3 до 53,3 кПа включ. |
- |
±0,01 |
±0,015 |
±0,03 | ||
|
от -100 до -53,3 кПа включ. св. 53,3 до 160 кПа |
- |
±0,03 |
±0,05 |
±0,1 | ||
|
350 |
от -100 до 300 кПа включ. |
±0,01 |
- |
- |
- | |
|
св. 300 до 600 кПа |
±0,02 |
- |
- |
- | ||
|
от -100 до 200 кПа включ. |
- |
±0,01 |
±0,015 |
±0,03 | ||
|
св. 200 до 600 кПа |
- |
±0,03 |
±0,05 |
±0,1 | ||
Таблица 7 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - номинальное напряжение постоянного тока, В |
220±4,4 |
|
- номинальное напряжение переменного тока, В |
220±4,4 |
|
- номинальная частота переменного тока, Гц |
50/60 |
|
Потребляемая мощность при номинальном: - напряжении постоянного тока, Вт, не более |
50 |
|
- напряжении переменного тока, В-А, не более |
35 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
410х430х190 |
|
Масса, кг, не более |
9,5 |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +35 |
|
- относительная влажность, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 86 до 106,7 |
|
Рабочие условия измерений: - температура окружающей среды, °С |
от +5 до +50 |
|
- относительная влажность при температуре +30 °С, %, не более |
95 |
|
- атмосферное давление, кПа |
от 86 до 106,7 |
|
Средняя наработка на отказ, ч |
100000 |
|
Средний срок службы, лет |
12 |
