Номер по Госреестру СИ: 73585-18
73585-18 Уровнемеры радарные
("ЭЛЕМЕР-УР-31")
Назначение средства измерений:
Уровнемеры радарные «ЭЛЕМЕР-УР-31» (далее - уровнемеры) предназначены для бесконтактных измерений значений уровня жидкостей (в том числе нефти и нефтепродуктов, кислот, щелочей, водных растворов сред) и сыпучих и кусковых продуктов в резервуарах различного типа и непрерывного преобразования измеренного значения в выходной аналоговый или цифровой сигнал.

Внешний вид.
Уровнемеры радарные
Рисунок № 1

Внешний вид.
Уровнемеры радарные
Рисунок № 2

Внешний вид.
Уровнемеры радарные
Рисунок № 3

Внешний вид.
Уровнемеры радарные
Рисунок № 4
Программное обеспечение
В уровнемерах предусмотрено внутреннее и внешнее программное обеспечение (далее - ПО).
Программное обеспечение, встроенное в микропроцессорный модуль уровнемеров, включает метрологически значимую часть, которая является фиксированной, незагружаемой и может быть изменена только на предприятии-изготовителе.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» по рекомендации по метрологии Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.
Внешнее ПО, предназначенное для взаимодействия уровнемера с компьютером, не оказывает влияния на метрологические характеристики уровнемера. Внешнее ПО служит для конфигурирования, подстройки и получения данных измерения в процессе эксплуатации уровнемера. Конфигурирование уровнемеров включает задание пользовательских параметров. Подстройка уровнемера включает установку нуля. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии уровнемера и возникающих в процессе его работы ошибках и способах их устранения.
Таблица 1 - Идентификационные данные внешнего программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
по MODBUS RTU |
по HART | |
|
Идентификационное наименование ПО |
ur31 setup.exe |
SetupHARTmanager v4.2.4.exe |
|
Номер версии (идентификационный номер) ПО |
1.ХХ.ХХХХ |
4.Х.Х |
|
Цифровой идентификатор ПО |
- | |
Таблица 2 - Идентификационные данные внутреннего программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
по MODBUS RTU |
по HART | |
|
Идентификационное наименование ПО |
LG31 APP.HEX |
UR31MBH ver10.hex |
|
Номер версии (идентификационный номер) ПО |
2.Х.ХХ |
10.ХХХ |
|
Цифровой идентификатор (ПО) |
- | |
В идентификационных номерах внутреннего и внешнего программных обеспечений
фиксированные цифры отвечают за метрологичеки значимую часть и являются неизменными.
Знак утверждения типа
Знак утверждения типананосится на табличку, прикрепленную к корпусу уровнемера, способом лазерной гравировки, а также на руководство по эксплуатации и паспорт - типографским способом.
Лист № 5 Всего листов 6
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Лист № 6
Всего листов 6
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к уровнемерам радарным «ЭЛЕМЕР-УР-31»
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов».
ГОСТ 28725-90 Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические требования и методы испытаний.
ТУ 26.51.52-175-13282997-2018 Уровнемеры радарные «ЭЛЕМЕР-УР-31». Технические условия.
Поверка
Поверкаосуществляется по документу НКГЖ.407529.001МП «Уровнемеры радарные «ЭЛЕМЕР-УР-31». Методика поверки (с Изменением № 1)», утвержденному ООО «ИЦРМ» 19 мая 2020 г.
Основные средства поверки:
-
- рабочий эталон 2-го разряда - установка поверки и калибровки уровнемеров в диапазоне от 0 до 20 м с пределами допускаемой основной абсолютной погрешности ±1 мм по приказу от 30 декабря 2019 года № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
-
- рабочий эталон единицы длины 3-го разряда - лента измерительная в диапазоне от 0,001 до 50 м; доверительные границы абсолютных погрешностей при доверительной вероятности 0,99 составляют ±(10+10Ъ) мкм (где L - длина, м) по приказу от 29 декабря 2018 года № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от V10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
-
- калибратор-измеритель унифицированных сигналов прецизионный «ЭЛЕМЕР-ИКСУ-2012» (регистрационный номер в Федеральном информационном фонде 56318-14);
-
- мультиметр цифровой прецизионный Fluke 8508А (регистрационный номер в Федеральном информационном фонде 25984-14);
-
- уровнемер магнитострикционный многопараметрический ВЕКТОР (регистрационный номер в Федеральном информационном фонде 67382-17).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых уровнемеров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Изготовитель
Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»)ИНН 5044003551
Адрес: 124489, г. Москва, г. Зеленоград, проезд 4807-й, дом 7, строение 1
Телефон (факс): (495) 987-12-38 ((499) 735-02-59)
Web-сайт: www.elemer.ru
E-mail: elemer@elemer.ru
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия уровнемеров основан на облучении поверхности измеряемой среды непрерывным частотно-модулированным сигналом сверхвысокой частоты. Излучаемый сигнал отражается от поверхности измеряемой среды и принимается с небольшой временной задержкой.
На основании частоты излученных и принятых сигналов рассчитывается разница частот, используемая при дальнейшей обработке сигнала. Разница частот трансформируется в частотный спектр с помощью быстрого преобразования Фурье (БПФ), на основании которого затем рассчитывается расстояние до поверхности раздела сред.
Уровнемеры изготавливаются в виде единой конструкции. В их состав входят: излучатель,
электронный блок. Излучатель обеспечивает непрерывное излучение и прием отраженного от поверхности измеряемой среды сигнала. Электронный блок обеспечивает формирование частотно-модулированного сигнала, измерение и преобразование полученных от излучателя величин в значение уровня, а также преобразование значения уровня в унифицированный выходной сигнал силы постоянного тока и (или) цифровой сигнал HART-протокола, или в цифровой сигнал интерфейса RS-485 c протоколом обмена MODBUS RTU.
Посредством интерфейса уровнемеры подключаются к компьютеру для передачи
информации об измеряемой величине в цифровом виде, конфигурирования и подстройки. Конфигурирование уровнемеров включает: задание поддиапазона измерений уровня, установку числа усреднений (времени демпфирования), задание сетевых настроек уровнемера и обеспечивает возможность ввода параметров резервуара и других пользовательских параметров.
Уровнемеры с HART-протоколом передают информацию об измеряемой величине в
цифровом виде по линии связи вместе с сигналом постоянного тока, не оказывая на него влияния. Цифровой выход используется для связи уровнемеров с портативным HART-коммуникатором или с компьютером через стандартный последовательный интерфейс и дополнительный HART-модем. На HART-коммуникаторе в зависимости от выбора профиля работы отображаются значения уровня в цифровом виде.
Уровнемеры выпускаются в следующих модификациях: «ЭЛЕМЕР-УР-31/М1»,
«ЭЛЕМЕР-УР-31/М2», «ЭЛЕМЕР-УР-31/М3», «ЭЛЕМЕР-УР-31/М4», «ЭЛЕМЕР-УР-31/М5», «ЭЛЕМЕР-УР-31М6», «ЭЛЕМЕР-УР-31/М7», отличающихся конструктивными особенностями.
Уровнемеры имеют исполнения:
-
- общепромышленное,
-
- взрывозащищенное с видом взрывозащиты «взрывонепроницаемая оболочка» (Ехd);
-
- атомное (повышенной надежности) (А).

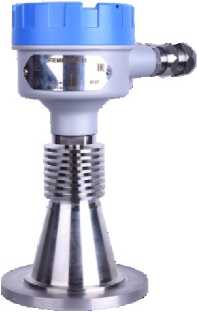

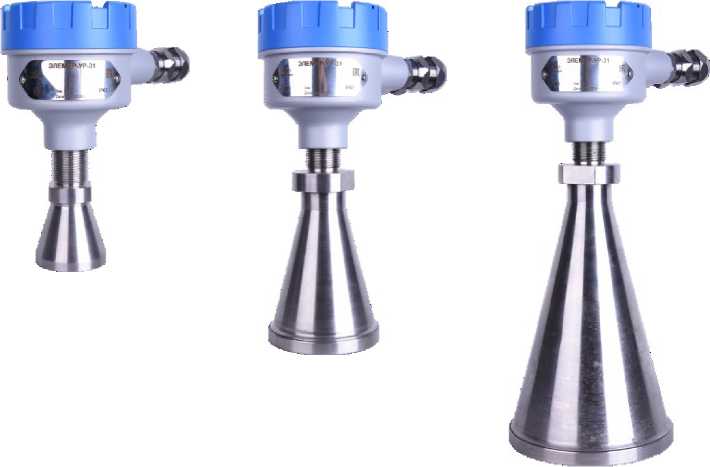

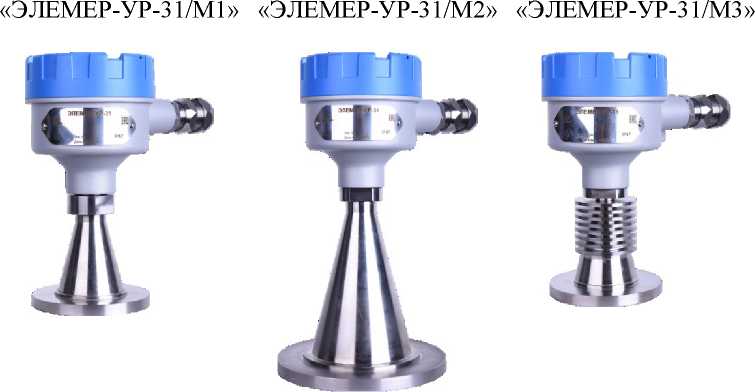

Общий вид уровнемеров представлен на рисунке 1.

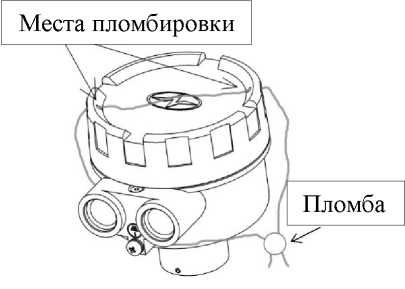

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

«ЭЛЕМЕР-УР-31/М4» «ЭЛЕМЕР-УР-31/М5» «ЭЛЕМЕР-УР-31/М6»
Рисунок 1 - Общий вид уровнемеров

«ЭЛЕМЕР-УР-31/М7»
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Таблица 5 - Комплектность уровнемеров
|
Наименование |
Обозначение |
Количество |
|
Уровнемер радарный «ЭЛЕМЕР-УР-31»^ |
НКГЖ.407529.001 -ХХХ2) |
1 шт. |
|
Программное обеспечение |
- |
1 шт. |
|
Комплект монтажных частей3) |
- |
1 компл. |
|
=Уровнемеры радарные «ЭЛЕМЕР-УР-31». Руководство по эксплуатации |
НКГЖ.407529.001РЭ |
1 экз. |
|
Уровнемеры радарные «ЭЛЕМЕР-УР-31». Паспорт |
НКГЖ.407529.001 -ХХХПС2) |
1 экз. |
|
Уровнемеры радарные «ЭЛЕМЕР-УР-31». Методика поверки (с Изменением № 1) |
НКГЖ.407529.001МП |
1 экз. |
|
Инструкция по техническому обслуживанию и ремонту |
НКГЖ.407529.001 -ХХХИТР2) |
1 экз. |
|
План качества для «ЭЛЕМЕР-УР-31А» класса 2 и 3 по НП-001-15 |
- |
1 экз. |
| ||
Таблица 3 - Метрологические характеристики уровнемеров
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня, мм1) |
от 500 до 20000 |
|
Пределы допускаемой абсолютной погрешности измерений уровня по цифровому сигналу Д, мм |
±3 |
|
Пределы допускаемой основной абсолютной погрешности преобразований цифрового сигнала в унифицированный выходной сигнал силы постоянного тока Д ь мА |
±0,008 |
|
Выходные сигналы:
|
от 4 до 20 MODBUS RTU HART |
|
Пределы допускаемой дополнительной абсолютной погрешности преобразований цифрового сигнала в унифицированный выходной сигнал силы постоянного тока, вызванной изменением температуры окружающей среды от нормальной до любой температуры в пределах рабочих температур на каждые 10 °С, мА |
±0,008 |
|
Вариация выходного сигнала, в долях от абсолютной погрешности измерений уровня |
1,0 |
Окончание таблицы 3
I
1) Рабочий диапазон, находящийся внутри диапазона измерений уровня или равный ему, устанавливается изготовителем или потребителем.
Примечание - пределы допускаемой основной абсолютной погрешности измерений уровня по унифицированному выходному сигналу As рассчитывают по формуле (1):
, (1)
где A - пределы допускаемой абсолютной погрешности измерений уровня по цифровому сигналу, мм;
AHI - пределы допускаемой основной абсолютной погрешности преобразований цифрового сигнала в унифицированный выходной сигнал силы постоянного тока, мм, рассчитанные по формуле (2):
(2)(2) 1в 1Н
где AI - пределы допускаемой основной абсолютной погрешности преобразований цифрового сигнала в унифицированный выходной сигнал силы постоянного тока, мА;
1н, 1в - нижний и верхний пределы унифицированного выходного сигнала, мА;
НВ, НН
- верхний и нижний пределы измерений уровня, мм.
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - номинальное напряжение постоянного тока, В |
24+0,48 |
|
Потребляемая мощность, Вт, не более |
5 |
|
Габаритные размеры, мм, не более: - высота |
385 |
|
- диаметр |
150 |
|
Масса, кгХ) |
от 1,4 до 3 |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
|
- относительная влажность, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Рабочие условия измерений: - температура окружающей среды, °С: |
от -40 до +70 |
|
- относительная влажность при температуре +3 5 °С, %, не более |
95 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Маркировка взрывозащиты |
1Ех d ПС T5 Gb Х |
|
Средняя наработка на отказ, ч, не менее |
120000 |
|
Средний срок службы, лет, не менее |
15 |
|
1) В зависимости от исполнения. |
