Сведения о средстве измерений: 63340-16 Анализаторы инфракрасные

Номер по Госреестру СИ: 63340-16
63340-16 Анализаторы инфракрасные
(Granolyser)

Назначение средства измерений:
Анализаторы инфракрасные Granolyser (далее - анализаторы) предназначены для измерений массовой доли влаги, белка (протеина), сырого жира, сырой клейковины в зерновых, зернобобовых и масличных культурах.

сертификация программного обеспечения
Внешний вид. Анализаторы инфракрасные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Анализаторы инфракрасные
Рисунок № 1

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 11.03.2021
Номер записи - 154524
ID в реестре СИ - 376924
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации, исп. Granolyser HL, исп. Granolyser, HL, Granolyser HL, Granolyser, -,

Производитель

Изготовитель - Фирма "Pfeuffer GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет. Количество средств измерений собственника по группам измерений и производителям

Цель отчета:
Формирование сводной информации о количестве средств измерений (СИ) собственников, распределенных по группам измерений и производителям, с возможностью анализа структуры парка СИ, определения доли производителей.

Первый этап – выбор данных для анализа
На этом этапе пользователю предлагается выбрать группы средств измерений и категорию масштаба владельцев СИ
Группа средств измерений
Пользователь выбирает одну или несколько групп из доступного списка (более 10 000 групп). Реализована функция мультиселекта, позволяющая одновременно выбирать несколько групп.
Категория или крупность владельцев СИ
Поле выбора (Select) позволяет указать собственника СИ и задать минимальное количество СИ, находящихся у него на балансе.

Второй этап – детализация выбора и группировка данных
После заполнения формы пользователь может выбрать конкретных собственников СИ или объединить их в группы (например, Газпром, Транснефть и др.). Для удобства выбора каждая запись о собственнике сопровождается информацией о количестве уникальных типов СИ и общем количестве СИ, находящихся у него на балансе.

Результаты формирования отчета
Отчет отображает итоговую таблицу с данными о средствах измерений, структурированными по следующим параметрам: производители средств измерений, количество поверок, общее количество средств измерений, количество действующих средств измерений (уникальность определяется по типу СИ, заводскому номеру). Доля данного производителя в общем парке СИ выбранной группы владельцев.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 21
Выдано извещений - 0
Кол-во периодических поверок - 19
Кол-во средств измерений - 7
Кол-во владельцев - 6
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 364 дн.

Наличие аналогов СИ: Анализаторы инфракрасные (Granolyser)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
63340-16 Анализаторы инфракрасные (Granolyser)
Фирма "Pfeuffer GmbH" (ГЕРМАНИЯ )
53237-13 Анализаторы инфракрасные ("ИнфраЛЮМ ФТ")
Общество с ограниченной ответственностью "Люмэкс-маркетинг" (ООО "Люмэкс-маркетинг") (РОССИЯ г. Санкт-Петербург)

Все средства измерений Общество с ограниченной ответственностью "Люмэкс-маркетинг" (ООО "Люмэкс-маркетинг")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
25665-03

Пурка рабочая 0,25 л с падающим грузом, Нет данных
Фирма "Pfeuffer GmbH" (ГЕРМАНИЯ )
1 год
25665-03

Пурка рабочая 0,25 л с падающим грузом, Нет данных
Фирма "Pfeuffer GmbH" (ГЕРМАНИЯ )
1 год
25801-03

Влагомер зерна, Granomat
Фирма "Pfeuffer GmbH" (ГЕРМАНИЯ )
1 год
25801-03

Влагомер зерна, Granomat
Фирма "Pfeuffer GmbH" (ГЕРМАНИЯ )
1 год
26406-04

Устройство измерительное, SORTIMAT мод. K
Фирма "Pfeuffer GmbH" (ГЕРМАНИЯ )
1 год
27519-04
01.08.2009
Влагомеры зерна, HE
Фирма "Pfeuffer GmbH" (ГЕРМАНИЯ )
1 год
36736-08
01.02.2013
Системы измерения температуры, DuoLine STAR
Фирма "Pfeuffer GmbH" (ГЕРМАНИЯ )
ОТ
5 лет
39836-08
01.01.2014
Измерители температуры, GT1
Фирма "Pfeuffer GmbH" (ГЕРМАНИЯ )
ОТ
2 года
43891-10
01.04.2015
Анализаторы зерна инфракрасные, Granolyser
Фирма "Pfeuffer GmbH" (ГЕРМАНИЯ )
ОТ
1 год
63340-16
11.03.2021
Анализаторы инфракрасные, Granolyser
Фирма "Pfeuffer GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
71289-18

Система измерения температуры, DuoLine STAR
Фирма "Pfeuffer GmbH" (ГЕРМАНИЯ )
ОТ
МП
4 года
71295-18

Система измерения температуры, DuoLine STAR medium
Фирма "Pfeuffer GmbH" (ГЕРМАНИЯ )
ОТ
МП
4 года
71568-18

Системы измерения температуры, DuoLine STAR
Фирма "Pfeuffer GmbH" (ГЕРМАНИЯ )
ОТ
МП
4 года
44544-10
27.04.2025
Влагомеры зерна, НЕ (мод. НЕ lite, НЕ 50, НЕ 100 Granomat)
Фирма "Pfeuffer GmbH" (ГЕРМАНИЯ )
ОТ
1 год

Барнаул - административный центр Алтайского края и одноименного городского округа. Население города составляет 630 877 человек. Расположен на юге Западной Сибири при впадении реки Барнаулки в Обь. Возник в 1730-х годах и развивался как поселение при сереброплавильном заводе Акинфия Демидова. В настоящее время это крупный транспортный узел, промышленный, культурный, медицинский и образовательный центр Сибири.

Большинство крупных промышленных предприятий расположены в северной, западной и южной частях города. Основу промышленного комплекса составляют 126 крупных и средних предприятий, на которых работают 22 000 человек.

Индекс промышленного производства в Барнауле составляет 105,5%. Наибольший рост объемов показывают предприятия по производству транспортных средств, оборудования и металлообработки; химической промышленности; обрабатывающей промышленности.

В 2017 году промышленными предприятиями Барнаула отгружено товаров собственного производства, выполнено работ и услуг на сумму 82,6 млрд рублей. Доля Барнаула в общем объеме отгруженной промышленной продукции Алтайского края составляет 23,7%.

Отчет "Анализ рынка поверки в Барнауле" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Барнаул.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Анализаторы инфракрасные ("ИнфраЛЮМ ФТ")

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ВОРОНЕЖСКИЙ ЦСМ"
(RA.RU.311467)
РСТ
  • Granolyser HL
  • исп. Granolyser HL
  • 4 1 0 4 0 4 0 4
    ФБУ "РЯЗАНСКИЙ ЦСМ"
    (RA.RU.311387)
    РСТ
  • -
  • HL
  • Granolyser HL
  • 6 0 6 0 4 0 4
    УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ
    (RA.RU.311473)
    РСТ
  • исп. Granolyser
  • исп. Granolyser HL
  • 2 2 0 0 0 0 0
    ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ"
    (RA.RU.311488)
    РСТ
  • Granolyser
  • 1 0 1 0 0 0 0
    ФБУ "Краснодарский ЦСМ"
    (RA.RU.311441)
    РСТ
  • HL
  • Нет модификации
  • 6 0 6 0 5 0 5
    ФБУ "УЛЬЯНОВСКИЙ ЦСМ"
    (RA.RU.311219)
    РСТ
  • Granolyser
  • 1 0 1 0 1 0 1
    ООО "ФЕРРАТА"
    (RA.RU.310646)
  • исполнение Granolyser
  • 1 1 0 1 0 1 0 1

    Стоимость поверки Анализаторы инфракрасные ("ИнфраЛЮМ ФТ")

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Белгородский ЦСМ
    Белгородская область
    6752 6752

    Программное обеспечение

    Анализаторы инфракрасные Granolyser имеют встроенное программное обеспечение (далее ПО).

    Основные функции ПО: отображение результатов измерений показателей измеряемых веществ, хранение результатов измерений.

    Идентификационные данные ПО представлены в таблице 1.

    Таблица 1

    Идентификационные данные

    (признаки)

    Значение

    Granolyser

    Granolyser HL

    Идентификационное наименование ПО

    Granolyser

    Granolyser HL

    Номер версии (идентификационный номер) ПО

    не ниже V-05.05.15

    не ниже V-05.05.15

    Цифровой идентификатор ПО

    -

    -

    Защита программного обеспечения от преднамеренных изменений обеспечивается средствами операционной системы

    Защита программного обеспечения от непреднамеренного и преднамеренного изменения соответствует уровню «высокий» по Рекомендациям по метрологии Р 50.2.077-2014.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист Руководства по эксплуатации методом компьютерной графики и на корпус анализатора в виде наклейки.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    ГОСТ 32749-2014 Семена масличные, жмыхи и шроты. Определение влаги, жира, протеина и клетчатки методом спектроскопии в ближней инфракрасной области.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к анализаторам инфракрасным Granolyser

    ГОСТ 8.630-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания влаги в твердых веществах и материалах

    Поверка

    Поверка

    осуществляется по документу МП 81-241-2015 «Анализаторы инфракрасные Granolyser. Методика поверки», утвержденному ФГУП «УНИИМ» в декабре 2015 г.

    Эталоны, используемые при поверке:

    - Установки измерительные эталонные 1 разряда массовой доли влаги в твердых веществах и материалах типа ЭУВТ-1, УВТО-М, УВТО-1М по ГОСТ 8.630-2013 с относительной погрешностью d0 = (3,0 - 0,8) % в диапазоне измерений массовой доли влаги сельскохозяйственных материалов от 0,5 % до 80 %;

    • - СО массовой доли влаги зерна 1-го разряда (ГСО 8989-2008) с абсолютной погрешностью аттестованного значения ± 0,1 % в диапазоне измерений от 7,0 % до 18,0 %;

    • - СО массовой доли влаги зерна 2-го разряда (ГСО 8990 - 2008) с абсолютной погрешностью аттестованного значения СО при Р=0,95: ± 0,2 % в диапазоне измерений от 7,0 % до 18,0 %; ± 0,3 % в диапазоне измерений от 18,0 % до 25,0 %;

    • - СО состава зерна и продуктов его переработки (ГСО 9734-2010) с абсолютной погрешностью аттестованного значения СО при Р=0,95: массовой доли влаги в диапазоне от 7 % до 18 % ± 0,2 %, от 18 % до 25% ±0,3 %; массовой доли белка в диапазоне от 5 % до 16 % ± 0,25 %, от 16 % до 31 % ± 0,3 %, от 31 % до 50 % ± 0,35 %; массовой доли азота в диапазоне от 1,0 % до 2,5 % ± 0,04 %, от 2,5 % до 5,0 % ± 0,05 %, от 5,0 % до 8,0 % ± 0,06 %;

    • - образцы веществ со значениями массовой доли сырого жира и сырой клейковины, определенными в соответствии с ГОСТ 8.597-2010, ГОСТ Р 54478-2011.


    Изготовитель

    «Pfeuffer GmbH», Германия
    Flugplatzstrasse, 70, D-97318 Kitzingen, Germany
    Tel. +49(0) 9321-9369-0; Fax +49 (0) 9321-9369-50
    www.pfeuffer.com; info@pfeuffer.com

    Заявитель


    ООО «ГПК НПО «Европрибор» Фактический адрес: 109428, г. Москва, 1-й Институтский проезд, д. 5, кор. 1
    Почтовый адрес 109156, г. Москва, ул. Генерала Кузнецова, д. 14, корп. 2, кв. 317
    Тел./факс: (499) 177-92-41, (499) 177-91-90

    Испытательный центр


    Федеральное государственное унитарное предприятие «Уральский научноисследовательский институт метрологии» (ФГУП «УНИИМ»)
    Юридический адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4
    Тел.: (343) 350-26-18, факс: (343) 350-20-39
    Е-mail: uniim@uniim.ru

    Принцип действия анализатора основан на методе спектроскопии в ближней инфракрасной области в диапазоне длин волн (950-1540) нм.

    При облучении материала пробы галогенной лампой при определенной длине волны в ближней ИК-области оценивается содержание компонента в исследуемой пробе с использованием соответствующих градуировочных уравнений.

    Анализатор представляет собой лабораторный прибор, выполненный в виде моноблока, и состоит из оптико-механического узла, блока электроники и устройства для загрузки анализируемых образцов измеряемых материалов. Образец объемом 600 мл подается в загрузочную воронку с помощью мерного стакана, входящего в комплект поставки анализатора. Наличие в оптико-механическом блоке рабочего колеса обеспечивает непрерывное перемещение измеряемой пробы в области детектирования и усреднение спектров, снятых с различных участков поверхности образца.

    На лицевой панели анализатора расположен цветной сенсорный дисплей, с помощью которого производится управление процессом измерения.

    В верхней части анализатора расположены: встроенный принтер для вывода результатов измерений на бумажном носителе и загрузочная воронка. В нижней части - выдвижная секция, предназначенная для выгрузки пробы из оптико-механического узла анализатора.

    На задней панели анализатора расположен штекер для подключения сетевого кабеля и порт USB.

    Анализаторы поставляются в двух исполнениях: Granolyser и Granolyser HL.

    Анализаторы исполнения Granolyser HL имеют дополнительную опцию: измерение насыпной плотности измеряемого материала. С этой целью в анализаторах имеется встроенное измерительное устройство.

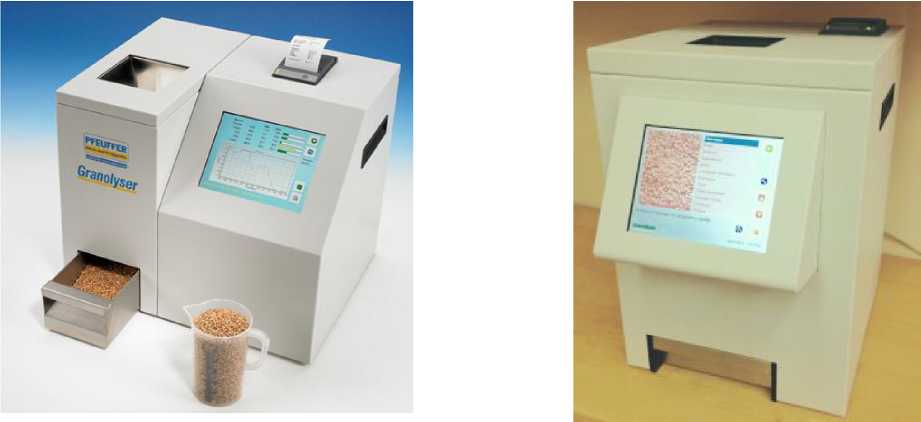

    Внешний вид анализаторов инфракрасных Granolyser представлен на рисунке 1.

    Внешний вид. Анализаторы инфракрасные (

    а)                                                             б)

    Рисунок 1 - Анализаторы инфракрасные Granolyser а) исполнение Granolyser, б) исполнение Granolyser HL

    Оттиск поверительного клейма в виде наклейки наносится на свидетельство о поверке в связи с особенностями эксплуатации анализатора.


    Наименование

    Количество

    Granolyser

    Granolyser HL

    Анализатор в сборе

    1

    1

    Мерный стакан

    1

    1

    Термобумага в рулонах

    5

    5

    Сетевой съемный кабель

    1

    1

    Кисточка для очистки

    1

    1

    Руководство по эксплуатации

    1

    1

    Методика поверки МП 81-241-2015

    1

    1


    Наименование характеристики

    Значение характеристики

    1 Диапазон измерений, % массовой доли влаги

    от 5 до 26

    массовой доли белка

    от 7 до 45

    массовой доли сырого жира

    от 20 до 55

    массовой доли сырой клейковины (в пшенице)

    от 16 до 35

    2 Пределы допускаемой абсолютной погрешности измерений, %:

    массовой доли влаги

    ± 0,5

    массовой доли белка:

    в диапазоне от 7 % до 20 % вкл. в диапазоне св. 20 % до 45 %

    ± 0,6

    ± 1,2

    массовой доли сырого жира: в диапазоне от 20 % до 40 % вкл. в диапазоне св. 40 % до 55 %

    ± 1,5

    ± 2,0

    массовой доли сырой клейковины (в пшенице)

    ± 2,0

    3 Габаритные размеры, мм, не более

    • - исполнение Granolyser

    • - исполнение Granolyser HL

    376x452x370

    507x349x500

    4 Масса, кг, не более

    • - исполнение Granolyser

    • - исполнение Granolyser HL

    23

    31

    5 Средний срок службы, лет

    5

    Условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха, %, не более

    23 ± 5

    80
