Номер по Госреестру СИ: 71289-18
71289-18 Система измерения температуры
(DuoLine STAR)
Назначение средства измерений:
Система измерения температуры DuoLine STAR (далее по тексту - система) предназначена для непрерывных или циклических многозонных измерений температуры зерна, хранящегося в силосах элеваторов и подачи аварийно-предупредительной сигнализации в случае превышения установленного предельного значения температуры на объекте ООО «Пивоваренная компания «Балтика» (завод «Балтика-Санкт-Петербург»).
Внешний вид.
Система измерения температуры
Рисунок № 1
Внешний вид.
Система измерения температуры
Рисунок № 2
Общие сведения
Дата публикации - 27.11.2022
Срок свидетельства -
Номер записи - 167369
ID в реестре СИ - 396253
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ШЦЦ-I-200-0,01 (принадлежит 343), ШЦЦ-I, ШЦЦ, ШЦ-I, DuoLine STAR,
Производитель
Изготовитель - Фирма "Pfeuffer GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок. В отчете использованы не все группы СИ, а только самые крупные группы СИ (5 тыс.), название которых состоят не более чем из двух слов.
На круговой диаграмме показано распределение поверок СИ по группам. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по группам СИ, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько групп.
Столбчатая диаграмма демонстрирует то же распределение поверок по группам СИ, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Статистика
Кол-во поверок - 15
Выдано извещений - 0
Кол-во периодических поверок - 11
Кол-во средств измерений - 7
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№1072 от 2018.06.01 Об утверждении типов средств измерений
№1813 от 2024.08.06 ПРИКАЗ_Об утверждении типов средств измерений (14)
№878 от 2025.04.30 ПРИКАЗ Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Система измерения температуры (DuoLine STAR)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Pfeuffer GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
25665-03 |
Пурка рабочая 0,25 л с падающим грузом, Нет данных Фирма "Pfeuffer GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
25665-03 |
Пурка рабочая 0,25 л с падающим грузом, Нет данных Фирма "Pfeuffer GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
25801-03 |
Влагомер зерна, Granomat Фирма "Pfeuffer GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
25801-03 |
Влагомер зерна, Granomat Фирма "Pfeuffer GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
26406-04 |
Устройство измерительное, SORTIMAT мод. K Фирма "Pfeuffer GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
27519-04 01.08.2009 |
Влагомеры зерна, HE Фирма "Pfeuffer GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
36736-08 01.02.2013 |
Системы измерения температуры, DuoLine STAR Фирма "Pfeuffer GmbH" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
|
39836-08 01.01.2014 |
Измерители температуры, GT1 Фирма "Pfeuffer GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
43891-10 01.04.2015 |
Анализаторы зерна инфракрасные, Granolyser Фирма "Pfeuffer GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
63340-16 11.03.2021 |
Анализаторы инфракрасные, Granolyser Фирма "Pfeuffer GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
71289-18 |
Система измерения температуры, DuoLine STAR Фирма "Pfeuffer GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
71295-18 |
Система измерения температуры, DuoLine STAR medium Фирма "Pfeuffer GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
71568-18 |
Системы измерения температуры, DuoLine STAR Фирма "Pfeuffer GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
44544-10 27.04.2030 |
Влагомеры зерна, НЕ (модификации НЕ lite, НЕ 50, НЕ 100 Granomat) Фирма "Pfeuffer GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
В зависимости от выбранного года в отчете выводится информация по наименованиям и межповерочным интервалам (МПИ) типов СИ, поверяемых в указанный период, а также, кол-ву выполненных по ним поверок. На круговые диаграммы не выводятся данные по МПИ с количеством поверок менее 100 и количеством типов СИ менее 10 (с целью сохранения читаемости диаграмм).
Отчет содержит 2 интерактивных графика (круговую диаграммы) и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых числах и процентах.
Внимание! Отчет строится не быстро.
Бесплатный
Кто поверяет Система измерения температуры (DuoLine STAR)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| АО "УЗГА" (RA.RU.311517) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ФГУП "КОМБИНАТ "ЭЛЕКТРОХИМПРИБОР" (RA.RU.312055) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| АО "СЕВЕРНЫЙ ПРЕСС" (РОСС СОБ 3.00102.2013) | 12 | 1 | 3 | 9 | 0 | 12 | 3 | 9 |
Стоимость поверки Система измерения температуры (DuoLine STAR)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
состоит из встроенного и внешнего ПО. Метрологически значимым является только встроенное ПО. Данное ПО было установлено в измерительный блок системы на заводе-изготовителе во время производственного цикла. Конструкция измерительно-управляющего блока исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Идентификационные данные программного обеспечения приведены в таблице 2. Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Таблица 2 - Идентификационные данные внутреннего ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
DuoLine |
|
Номер версии ПО |
1.7 |
|
Цифровой идентификатор ПО |
отсутствует |
Внешнее ПО системы не является метрологически значимым и предназначено для управления системой и мониторинга хранящегося в силосах зерна. ПО установлено на персональный компьютер оператора.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации и монтажу системы методом штемпелевания, а также на корпус измерительного блока системы с помощью наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системе измерения температуры DuoLine STAR
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 207.1-083-2017 «Система измерения температуры DuoLine STAR. Методика поверки», утвержденному ФГУП «ВНИИМС» 19.12.2017 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);
Измерители температуры многоканальные прецизионные МИТ 8 (Регистрационный № 19736-11);
Термометры лабораторные электронные LTA (Регистрационный № 69551-17).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма Pfeuffer GmbH, ГерманияАдрес: FlugplatzstraBe 70, 97318 Kitzingen, Germany
Телефон: +49 (0) 9321-9369-0
Факс: +49 (0) 9321-9369-50
Web-сайт: www.pfeuffer.com
Заявитель
Общество с ограниченной ответственностью «Пивоваренная компания «Балтика» (ООО «Пивоваренная компания «Балтика»)
ИНН: 7802849641
Адрес: 194292, Санкт-Петербург, 6-й Верхний пер., д. 3
Телефон/факс: +7 (495) 788-19-36
Web-сайт: www.baltika.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия системы основан на преобразовании сопротивления чувствительных элементов (ЧЭ) термоподвески в цифровой код при помощи управляющего модуля и дальнейшей передачи его по шине связи к вторичному прибору.
Система измерения температуры DuoLine STAR состоит из термоподвесок, подключенных к шине передачи цифровых сигналов, и вторичного измерительно-управляющего блока системы.
Вторичный прибор осуществляет передачу данных при помощи преобразователя интерфейса на персональный компьютер, где при помощи программного обеспечения можно в интерактивном режиме осуществлять контроль за температурным режимом хранящегося зерна.
Система измерения температуры DuoLine STAR относится к проектно-компонуемым системам. На рисунке 1 представлена структура системы.
Термоподвески выполнены в виде армированного кабеля с ЧЭ в пластиковой оболочке (HD-PE). Чувствительные элементы термоподвески представляют собой термисторы (R25°c = 5 кОм), соединенные в соответствии с цветовой схемой проводов с управляющим модулем в металлическом корпусе по 2-х проводной схеме. Датчики размещены по всей длине кабеля на расстоянии 3 м друг от друга.

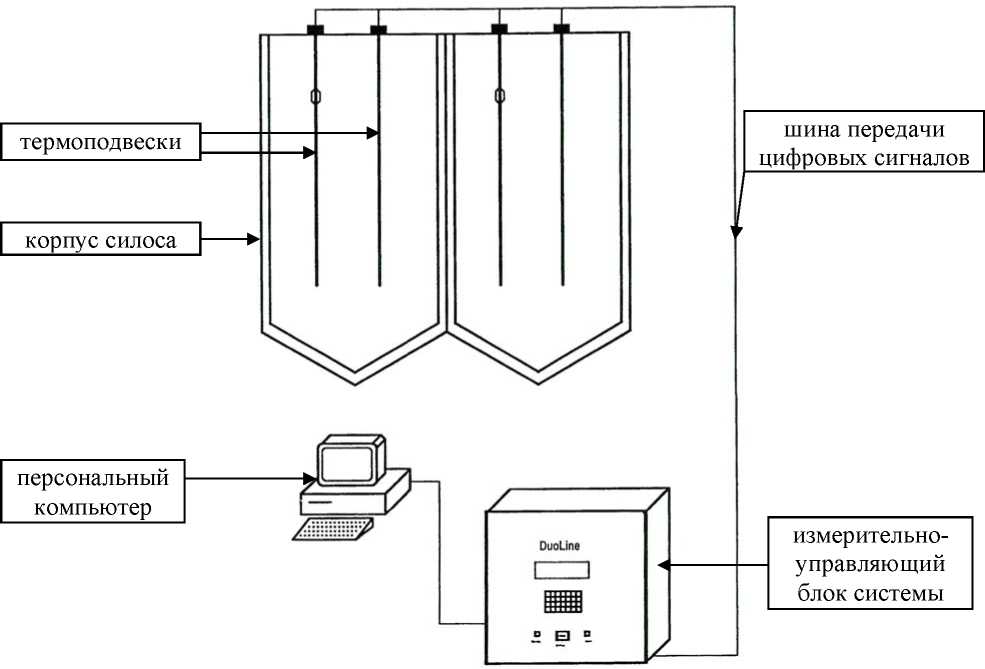

Рисунок 1 - Структурная схемы системы измерения температуры DuoLine STAR
Фотографии общего вида компонентов системы приведены на рисунках 2-3.
TEMPERATUR - KONTROLLSTATION
TEMPERATUHE MONITOHING SYSTEM
Температура $ силосах
[PFEUFFERjCg
**>•» МГШЯгч^фОТШ»
DuoLine
C-AAC A«m«><

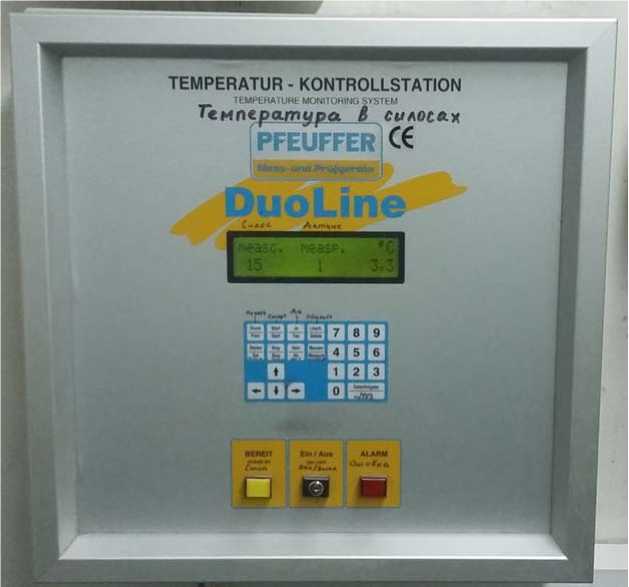

Рисунок 2
- Общий вид измерительно-управляющего
блока системы
Рисунок 3 - Общий вид термоподвесок
Проектная компоновка (состав) системы, место установки термоподвесок и заводские номера компонентов системы приведены в таблице 1.
Таблица 1
|
№ |
Место установки термоподвесок |
Длина термоподвески, м |
Кол-во ЧЭ в термоподвеске, шт. |
Зав. № термоподвески |
|
1 |
Силос 1 |
24,0 |
8 |
6471-А01 |
|
2 |
Силос 2 |
24,0 |
8 |
6471-А02 |
|
3 |
Силос 3 |
24,0 |
8 |
6471-А03 |
|
№ |
Место установки термоподвесок |
Длина термоподвески, м |
Кол-во ЧЭ в термоподвеске, шт. |
Зав. № термоподвески |
|
4 |
Силос 4 |
24,0 |
8 |
6471-А04 |
|
5 |
Силос 5 |
24,0 |
8 |
6471-А05 |
|
6 |
Силос 6 |
24,0 |
8 |
6471-А06 |
|
7 |
Силос 7 |
24,0 |
8 |
6471-А07 |
|
8 |
Силос 8 |
24,0 |
8 |
6471-А08 |
|
9 |
Силос 9 |
24,0 |
8 |
6471-А09 |
|
10 |
Силос 10 |
24,0 |
8 |
6471- А10 |
|
11 |
Силос 11 |
24,0 |
8 |
6471- А11 |
|
12 |
Силос 12 |
24,0 |
8 |
6471- А12 |
|
13 |
Силос 13 |
24,0 |
8 |
6471- А13 |
|
14 |
Силос 14 |
24,0 |
8 |
6471- А14 |
|
15 |
Силос 15 |
24,0 |
8 |
6471- А15 |
Измерительно-управляющий блок в защитном шкафу зав. № 13490221 Пломбирование систем не предусмотрено.
Основные метрологические и технические характеристики системы измерений температуры DuoLine STAR приведены в таблице 3.
Таблица 3
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °C |
от -20 до +70 |
|
Разрешающая способность, °C |
0,1 |
|
Пределы допускаемой абсолютной погрешности измерений, °C: |
±0,5 (от -20 до +50 °C включ.) ±0,7 (св. +50 до +70 °C) |
|
Напряжение питания, В: |
от 100 до 240 |
|
Количество ЧЭ в одной термоподвеске, шт. |
8 |
|
Расстояние между ЧЭ в термоподвеске, м |
3 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Габаритные размеры термоподвесок, мм:
|
24 000 16,2 |
|
Масса термоподвески, кг |
19 |
|
Габаритные размеры измерительного блока, мм: |
500x500x200 |
|
Масса измерительного блока, кг |
10 |
|
Рабочие условия эксплуатации системы:
|
от -20 до +70 (термоподвески) от 0 до +50 (измерительный блок системы) 100 (термоподвески) 80 (измерительный блок системы) |
