Номер по Госреестру СИ: 71568-18
71568-18 Системы измерения температуры
(DuoLine STAR)
Назначение средства измерений:
Системы измерения температуры DuoLine STAR (далее по тексту - системы) предназначены для непрерывных или циклических многозонных измерений температуры зерна, хранящегося в силосах элеваторов №1 и №2 и подачи аварийно-предупредительной сигнализации в случае превышения установленного предельного значения температуры на объекте ООО «Пивоваренная компания «Балтика» - филиал «Пивзавод «Ярпиво».
Внешний вид.
Системы измерения температуры
Рисунок № 1
Внешний вид.
Системы измерения температуры
Рисунок № 2
Внешний вид.
Системы измерения температуры
Рисунок № 3
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства -
Номер записи - 167644
ID в реестре СИ - 396528
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
DuoLine STAR,
Производитель
Изготовитель - Фирма "Pfeuffer GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за последние пол года. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№1215 от 2018.06.15 Об утверждении типов средств измерений
Наличие аналогов СИ: Системы измерения температуры (DuoLine STAR)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Pfeuffer GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
25665-03 |
Пурка рабочая 0,25 л с падающим грузом, Нет данных Фирма "Pfeuffer GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
25665-03 |
Пурка рабочая 0,25 л с падающим грузом, Нет данных Фирма "Pfeuffer GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
25801-03 |
Влагомер зерна, Granomat Фирма "Pfeuffer GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
25801-03 |
Влагомер зерна, Granomat Фирма "Pfeuffer GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
26406-04 |
Устройство измерительное, SORTIMAT мод. K Фирма "Pfeuffer GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
27519-04 01.08.2009 |
Влагомеры зерна, HE Фирма "Pfeuffer GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
36736-08 01.02.2013 |
Системы измерения температуры, DuoLine STAR Фирма "Pfeuffer GmbH" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
|
39836-08 01.01.2014 |
Измерители температуры, GT1 Фирма "Pfeuffer GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
43891-10 01.04.2015 |
Анализаторы зерна инфракрасные, Granolyser Фирма "Pfeuffer GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
63340-16 11.03.2021 |
Анализаторы инфракрасные, Granolyser Фирма "Pfeuffer GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
71289-18 |
Система измерения температуры, DuoLine STAR Фирма "Pfeuffer GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
71295-18 |
Система измерения температуры, DuoLine STAR medium Фирма "Pfeuffer GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
71568-18 |
Системы измерения температуры, DuoLine STAR Фирма "Pfeuffer GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
44544-10 27.04.2030 |
Влагомеры зерна, НЕ (модификации НЕ lite, НЕ 50, НЕ 100 Granomat) Фирма "Pfeuffer GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
В представленном отчете задача подсчета объема пака СИ сводится к вычислению количества записей в реестре поверок ФГИС АРШИН с уникальным сочетанием заводского номера СИ и типа СИ в периоде 12 лет, начиная с 2010г. Мы предполагаем, что сочетание серийного номера СИ и типа СИ является уникальным для каждого конкретного образца СИ и будет повторяться исключительно при периодических и внеочередных поверках.
На графике столбчатая диаграмма показывает количество новых СИ, зафиксированных за каждый рассматриваемый год, а график, отображенный в виде линии показывает накопленный объем (коммуляту), т.е. объем парка СИ. График имеет возможность масштабирования и экспорта данных в Exсel.
Бесплатный
Кто поверяет Системы измерения температуры (DuoLine STAR)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Системы измерения температуры (DuoLine STAR)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Ярославский ЦСМ Ярославская область |
2342 | 2342 |
Программное обеспечение
Программное обеспечение (ПО) систем состоит из встроенного и внешнего (автономного) ПО. Метрологически значимым является только встроенное ПО. Данное ПО было установлено в измерительные блоки систем на заводе-изготовителе во время производственного цикла. Конструкция измерительно-управляющих блоков исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Идентификационные данные программного обеспечения приведены в таблице 3. Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Таблица 3 - Идентификационные данные внутреннего ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
DuoLine |
|
Номер версии ПО |
1.7 |
|
Цифровой идентификатор ПО |
отсутствует |
Внешнее ПО систем не является метрологически значимым и предназначено для управления системами и мониторинга хранящегося в силосах зерна. ПО установлено на 2 персональных компьютера операторов.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации и монтажу систем методом штемпелевания, а также на корпус измерительного блока системы с помощью наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам измерения температуры DuoLine STAR
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 207-016-2018 «Системы измерения температуры DuoLine STAR. Методика поверки», утвержденному ФГУП «ВНИИМС» 16.03.2018 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);
Измерители температуры многоканальные прецизионные МИТ 8 (Регистрационный № 19736-11);
Термометры лабораторные электронные LTA (Регистрационный № 69551-17).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «Pfeuffer GmbH», Германия
Адрес: FlugplatzstraBe 70, 97318 Kitzingen, Germany
Телефон: +49 (0) 9321-9369-0
Факс: +49 (0) 9321-9369-50
Web-сайт: www.pfeuffer.com
Заявитель
Общество с ограниченной ответственностью «Пивоваренная компания «Балтика» (ООО «Пивоваренная компания «Балтика»)
ИНН: 7802849641
Адрес: 194292, г. Санкт-Петербург, 6-й Верхний пер., д. 3
Телефон/факс: +7 (495) 788-19-36
Web-сайт: www.baltika.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия систем основан на преобразовании сопротивления чувствительных элементов (ЧЭ) термоподвески в цифровой код при помощи управляющих модулей и дальнейшей передачи его по шинам связи к вторичным приборам.
Системы измерения температуры DuoLine STAR состоят из термоподвесок, подключенных к шинам передачи цифровых сигналов, и вторичным измерительно-управляющим блокам системы.
Термоподвески выполнены в виде армированного кабеля с ЧЭ в пластиковой оболочке (HD-PE). Чувствительные элементы термоподвесок представляют собой термисторы (R25°c = 5 кОм), соединенные в соответствии с цветовой схемой проводов с управляющим модулем в металлическом корпусе по 2-х проводной схеме. Датчики размещены по всей длине кабеля на расстоянии 3 м друг от друга.
Вторичные приборы систем осуществляют передачу данных при помощи преобразователей интерфейса на персональный компьютер, где при помощи программного обеспечения можно в интерактивном режиме осуществлять контроль за температурным режимом хранящегося зерна.
Системы измерения температуры DuoLine STAR относятся к проектно-компонуемым системам. На рисунке 1 представлена структура системы.

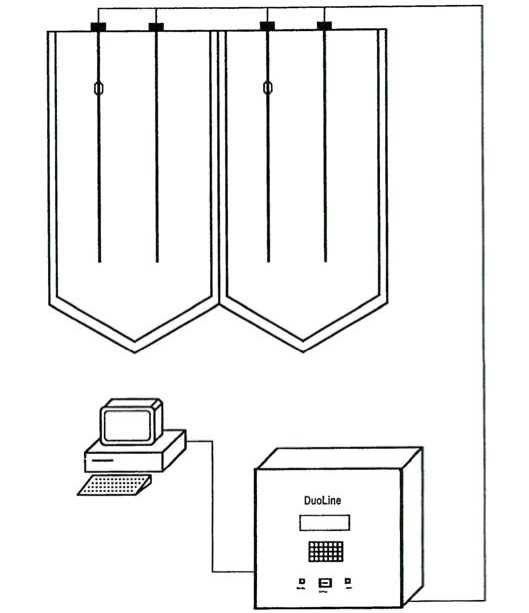

Рисунок 1 - Структурная схема систем измерения температуры DuoLine STAR
Фотографии общего вида компонентов систем приведены на рисунках 2-3.
TEMPERATUR - KONTROLLSTATION
TEMPERATUHE MONITOHING SYSTEM
Температура $ силосах
[PFEUFFERjCg
**>•» МГШЯгч^фОТШ»
DuoLine
C-AAC A«m«><

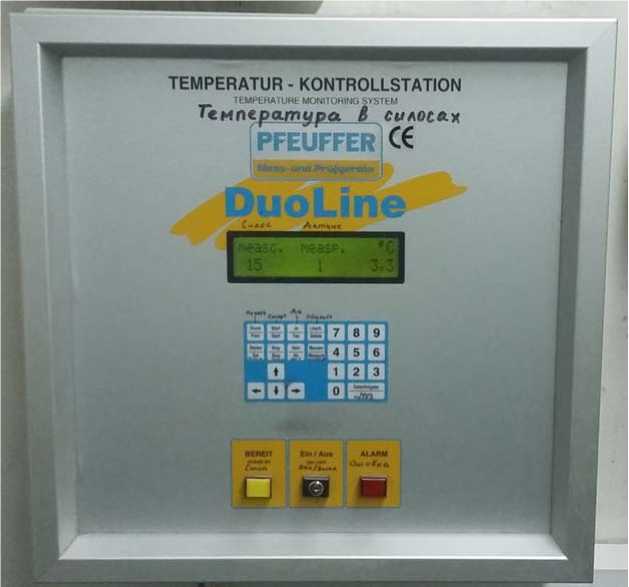

Рисунок 2 - Общий вид измерительно-управляющих блоков систем

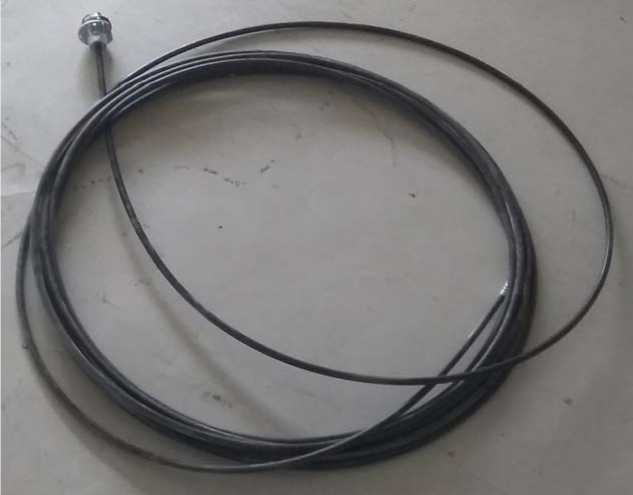

Рисунок 3 - Общий вид термоподвесок
Проектная компоновка (состав), место установки термоподвесок и заводские номера компонентов системы, установленной на элеваторе № 1, приведены в таблице 1.
Таблица 1
|
№ |
Место установки термоподвесок |
Длина термоподвески, м |
Кол-во ЧЭ в термоподвеске, шт. |
Усл. № термоподвески |
|
1 |
Силос 1 |
28,0 |
7 |
1 |
|
2 |
Силос 2 |
28,0 |
7 |
2 |
|
3 |
Силос 3 |
28,0 |
7 |
3 |
|
4 |
Силос 4 |
28,0 |
7 |
4 |
|
5 |
Силос 5 |
28,0 |
7 |
5 |
|
6 |
Силос 6 |
28,0 |
7 |
6 |
|
7 |
Силос 7 |
28,0 |
7 |
7 |
|
8 |
Силос 8 |
28,0 |
7 |
8 |
|
9 |
Силос 9 |
28,0 |
7 |
9 |
|
10 |
Силос 10 |
28,0 |
7 |
10 |
|
11 |
Силос 11 |
28,0 |
7 |
11 |
|
12 |
Силос 12 |
28,0 |
7 |
12 |
|
13 |
Силос 13 |
28,0 |
7 |
13 |
|
14 |
Силос 14 |
28,0 |
7 |
14 |
|
15 |
Силос 15 |
28,0 |
7 |
15 |
|
16 |
Силос 16 |
28,0 |
7 |
16 |
|
17 |
Силос 17 |
28,0 |
7 |
17 |
|
18 |
Силос 18 |
28,0 |
7 |
18 |
|
19 |
Силос 19 |
28,0 |
7 |
19 |
|
20 |
Силос 20 |
28,0 |
7 |
20 |
|
21 |
Силос 21 |
28,0 |
7 |
21 |
|
22 |
Силос 22 |
28,0 |
7 |
22 |
|
23 |
Силос 23 |
28,0 |
7 |
23 |
|
24 |
Силос 24 |
28,0 |
7 |
24 |
|
25 |
Силос 25 |
28,0 |
7 |
25 |
|
26 |
Силос 26 |
28,0 |
7 |
26 |
|
27 |
Силос 27 |
28,0 |
7 |
27 |
|
28 |
Силос 28 |
28,0 |
7 |
28 |
|
29 |
Силос 29 |
28,0 |
7 |
29 |
|
30 |
Силос 30 |
28,0 |
7 |
30 |
|
31 |
Силос 31 |
28,0 |
7 |
31 |
|
32 |
Силос 32 |
28,0 |
7 |
32 |
|
33 |
Силос 33 |
28,0 |
7 |
33 |
|
34 |
Силос 34 |
28,0 |
7 |
34 |
|
35 |
Силос 35 |
28,0 |
7 |
35 |
|
36 |
Силос 36 |
28,0 |
7 |
36 |
|
37 |
Силос 37 |
28,0 |
7 |
37 |
|
38 |
Силос 38 |
28,0 |
7 |
38 |
|
39 |
Силос 39 |
28,0 |
7 |
39 |
|
40 |
Силос 40 |
28,0 |
7 |
40 |
|
41 |
Силос 41 |
28,0 |
7 |
41 |
|
42 |
Силос 42 |
28,0 |
7 |
42 |
|
43 |
Силос 43 |
28,0 |
7 |
43 |
|
44 |
Силос 44 |
28,0 |
7 |
44 |
|
45 |
Силос 45 |
28,0 |
7 |
45 |
|
46 |
Силос 46 |
28,0 |
7 |
46 |
|
47 |
Силос 47 |
28,0 |
7 |
47 |
|
№ |
Место установки термоподвесок |
Длина термоподвески, м |
Кол-во ЧЭ в термоподвеске, шт. |
Усл. № термоподвески |
|
48 |
Силос 48 |
28,0 |
7 |
48 |
|
49 |
Силос 49 |
28,0 |
7 |
49 |
|
50 |
Силос 50 |
28,0 |
7 |
50 |
|
51 |
Силос 51 |
28,0 |
7 |
51 |
|
52 |
Силос 52 |
28,0 |
7 |
52 |
|
53 |
Силос 53 |
28,0 |
7 |
53 |
|
54 |
Силос 54 |
28,0 |
7 |
54 |
|
55 |
Силос 55 |
28,0 |
7 |
55 |
|
56 |
Силос 56 |
28,0 |
7 |
56 |
|
57 |
Силос 57 |
28,0 |
7 |
57 |
|
58 |
Силос 58 |
28,0 |
7 |
58 |
|
59 |
Силос 59 |
28,0 |
7 |
59 |
|
60 |
Силос 60 |
28,0 |
7 |
60 |
|
61 |
Силос 61 |
28,0 |
7 |
61 |
|
62 |
Силос 62 |
28,0 |
7 |
62 |
|
63 |
Силос 63 |
28,0 |
7 |
63 |
|
64 |
Силос 64 |
28,0 |
7 |
64 |
|
65 |
Силос 65 |
28,0 |
7 |
65 |
|
66 |
Силос 66 |
28,0 |
7 |
66 |
|
67 |
Силос 67 |
28,0 |
7 |
67 |
|
68 |
Силос 68 |
28,0 |
7 |
68 |
|
69 |
Силос 69 |
28,0 |
7 |
69 |
|
70 |
Силос 70 |
28,0 |
7 |
70 |
|
71 |
Силос 71 |
28,0 |
7 |
71 |
|
72 |
Силос 72 |
28,0 |
7 |
72 |
|
73 |
Силос 73 |
28,0 |
7 |
73 |
|
74 |
Силос 74 |
28,0 |
7 |
74 |
|
75 |
Силос 75 |
28,0 |
7 |
75 |
|
76 |
Силос 76 |
28,0 |
7 |
76 |
|
77 |
Силос 77 |
28,0 |
7 |
77 |
|
78 |
Силос 78 |
28,0 |
7 |
78 |
|
79 |
Силос 79 |
28,0 |
7 |
79 |
|
80 |
Силос 80 |
28,0 |
7 |
80 |
|
81 |
Силос 81 |
28,0 |
7 |
81 |
|
82 |
Силос 82 |
28,0 |
7 |
82 |
|
83 |
Силос 83 |
28,0 |
7 |
83 |
|
84 |
Силос 84 |
28,0 |
7 |
84 |
|
85 |
Силос 85 |
28,0 |
7 |
85 |
|
86 |
Силос 86 |
28,0 |
7 |
86 |
|
87 |
Силос 87 |
28,0 |
7 |
87 |
|
88 |
Силос 88 |
28,0 |
7 |
88 |
|
89 |
Силос 89 |
28,0 |
7 |
89 |
|
90 |
Силос 90 |
28,0 |
7 |
90 |
|
91 |
Силос 91 |
28,0 |
7 |
91 |
|
92 |
Силос 92 |
28,0 |
7 |
92 |
|
93 |
Силос 93 |
28,0 |
7 |
93 |
|
№ |
Место установки термоподвесок |
Длина термоподвески, м |
Кол-во ЧЭ в термоподвеске, шт. |
Усл. № термоподвески |
|
94 |
Силос 94 |
28,0 |
7 |
94 |
|
95 |
Силос 95 |
28,0 |
7 |
95 |
|
96 |
Силос 96 |
28,0 |
7 |
96 |
|
97 |
Силос 97 |
28,0 |
7 |
97 |
|
98 |
Силос 98 |
28,0 |
7 |
98 |
|
99 |
Силос 99 |
28,0 |
7 |
99 |
Измерительно-управляющий блок в защитном шкафу зав. № 13490252
Проектная компоновка (состав), место установки термоподвесок и заводские номера компонентов системы, установленной на элеваторе № 2, приведены в таблице 2.
Таблица 2
|
№ |
Место установки термоподвесок |
Длина термоподвески, м |
Кол-во ЧЭ в термоподвеске, шт. |
Усл. № термоподвески |
|
1 |
Силос 1 |
30,0 |
8 |
1 |
|
2 |
Силос 2 |
30,0 |
8 |
2 |
|
3 |
Силос 3 |
30,0 |
8 |
3 |
|
4 |
Силос 4 |
30,0 |
8 |
4 |
|
5 |
Силос 5 |
30,0 |
8 |
5 |
|
6 |
Силос 6 |
30,0 |
8 |
6 |
|
7 |
Силос 7 |
30,0 |
8 |
7 |
|
8 |
Силос 8 |
30,0 |
8 |
8 |
|
9 |
Силос 9 |
30,0 |
8 |
9 |
|
10 |
Силос 10 |
30,0 |
8 |
10 |
|
11 |
Силос 11 |
30,0 |
8 |
11 |
|
12 |
Силос 12 |
30,0 |
8 |
12 |
|
13 |
Силос 13 |
30,0 |
8 |
13 |
|
14 |
Силос 14 |
30,0 |
8 |
14 |
|
15 |
Силос 15 |
30,0 |
8 |
15 |
|
16 |
Силос 16 |
30,0 |
8 |
16 |
|
17 |
Силос 17 |
30,0 |
8 |
17 |
|
18 |
Силос 18 |
30,0 |
8 |
18 |
|
19 |
Силос 19 |
30,0 |
8 |
19 |
|
20 |
Силос 20 |
30,0 |
8 |
20 |
|
21 |
Силос 21 |
30,0 |
8 |
21 |
|
22 |
Силос 22 |
30,0 |
8 |
22 |
|
23 |
Силос 23 |
30,0 |
8 |
23 |
|
24 |
Силос 24 |
30,0 |
8 |
24 |
|
25 |
Силос 25 |
30,0 |
8 |
25 |
|
26 |
Силос 26 |
30,0 |
8 |
26 |
|
27 |
Силос 27 |
30,0 |
8 |
27 |
|
28 |
Силос 28 |
30,0 |
8 |
28 |
|
29 |
Силос 29 |
30,0 |
8 |
29 |
|
30 |
Силос 30 |
30,0 |
8 |
30 |
|
31 |
Силос 31 |
30,0 |
8 |
31 |
|
32 |
Силос 32 |
30,0 |
8 |
32 |
|
33 |
Силос 33 |
30,0 |
8 |
33 |
|
№ |
Место установки термоподвесок |
Длина термоподвески, м |
Кол-во ЧЭ в термоподвеске, шт. |
Усл. № термоподвески |
|
34 |
Силос 34 |
30,0 |
8 |
34 |
|
35 |
Силос 35 |
30,0 |
8 |
35 |
|
36 |
Силос 36 |
30,0 |
8 |
36 |
|
37 |
Силос 37 |
30,0 |
8 |
37 |
|
38 |
Силос 38 |
30,0 |
8 |
38 |
|
39 |
Силос 39 |
30,0 |
8 |
39 |
Измерительно-управляющий блок в защитном шкафу зав. № 13490226
Пломбирование систем не предусмотрено.
Таблица 5
|
Наименование |
Обозначение |
Количество | |
|
Система, установленная на элеваторе № 1 (зав. № 13490252) |
Система, установленная на элеваторе № 2 (зав. № 13490226) | ||
|
Термоподвеска |
- |
99 шт. |
39 шт. |
|
Измерительно-управляющий блок в шкафу |
- |
1 шт. |
1 шт. |
|
Персональный компьютер с установленным ПО |
- |
1 шт. |
1 шт. |
|
Руководство по эксплуатации и монтажу на систему |
1 экз. | ||
|
Методика поверки |
МП 207-016-2018 |
1 экз. | |
Основные метрологические и технические характеристики систем измерения температуры DuoLine STAR приведены в таблице 4.
Таблица 4
|
Наименование характеристики |
Значение | |
|
Система, установленная на элеваторе № 1 (зав. № 13490252) |
Система, установленная на элеваторе № 2 (зав. № 13490226) | |
|
Диапазон измерений температуры, °C |
от -20 до +70 | |
|
Разрешающая способность, °C |
0,1 | |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °C |
±0,5 (от -20 до +50 °C включ.) ±0,7 (св. +50 до +70 °C) | |
|
Напряжение питания, В |
230 | |
|
Количество ЧЭ в одной термоподвеске, шт. |
7 |
8 |
|
Расстояние между ЧЭ в термоподвеске, м |
4 |
3,75 |
|
Наименование характеристики |
Значение | |
|
Система, установленная на элеваторе № 1 (зав. № 13490252) |
Система, установленная на элеваторе № 2 (зав. № 13490226) | |
|
Габаритные размеры термоподвесок, мм: | ||
|
- длина монтажной части |
28 000 |
30 000 |
|
- диаметр монтажной части |
16,3 |
16,3 |
|
Масса термоподвески, кг |
19 |
20 |
|
Габаритные размеры измерительного блока, мм |
500x500x200 | |
|
Масса измерительного блока, кг |
10 | |
|
Рабочие условия эксплуатации систем: |
от -20 до +70 (термоподвески) | |
|
- температура окружающего воздуха, °C |
от 0 до +50 (измерительный блок системы) | |
|
- относительная влажность окружающего воздуха, не более, % |
100 (термоподвески) 80 (измерительный блок системы) | |
