63377-16 Системы диагностики частичных разрядов портативные
(PD-TaD 60)

Назначение средства измерений:
Системы диагностики частичных разрядов портативные PD-TaD 60 (далее - системы) предназначены для измерения характеристик частичных разрядов в изоляции высоковольтного оборудования в соответствии с ГОСТ Р 55191-2012 «Методы испытаний высоким напряжением. Измерения частичных разрядов».

сертификация программного обеспечения
Внешний вид. Системы диагностики частичных разрядов портативные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Системы диагностики частичных разрядов портативные
Рисунок № 1

Общие сведения

Дата публикации - 07.05.2020
Срок свидетельства - 11.03.2021
Номер записи - 154564
ID в реестре СИ - 376964
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации, PD-TaD 62, PD-TaD 60,

Производитель

Изготовитель - Фирма "BAUR GmbH"
Страна - АВСТРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке измерительных систем (ИС) и элементов ИС. По каждому эталону приведена подробная статистика поверок средств измерений (СИ) по годам. В качестве эталона могут выступать:

  • Государственные первичные эталоны (ГЭТ);
  • Эталоны единиц величин, закрепленные за метрологическими службами;
  • Средства измерений, официально используемые в качестве эталонов.

Основная цель отчета — обеспечить прозрачность применения эталонов в поверочной деятельности и дать представление о загрузке и активности организаций, владеющих эталонами.

Визуальное представление данных реализовано в виде:

  • Интерактивных таблиц для каждого календарного года (с 2020 по 2027);
  • Графиков и диаграмм, построенных с помощью библиотеки Highcharts;
  • Возможности сортировки, фильтрации и поиска по таблицам (DataTables);
  • Экспорта данных в различных форматах;
  • Отображения географической информации с использованием Яндекс.Карт (при необходимости);
  • Адаптивной верстки для корректного отображения на разных устройствах.

Отчет входит в специализированный аналитический раздел информационной системы и позволяет:

  • Оценивать динамику использования эталонов по годам;
  • Сравнивать организации по активности применения эталонной базы;
  • Формировать представление о роли конкретных эталонов в обеспечении единства измерений;
  • Использовать полученные данные для анализа устойчивости метрологической инфраструктуры.

Инструменты визуализации включают поддержку светлой и тёмной темы, загрузку дополнительных скриптов аналитики, а также удобную навигацию по смежным отчетам через боковое меню. Отчет адаптирован для использования как техническими специалистами, так и руководителями организаций.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 51
Выдано извещений - 1
Кол-во периодических поверок - 28
Кол-во средств измерений - 24
Кол-во владельцев - 10
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 699 дн.

Приказы РСТ, где упоминается данный тип СИ

№259 от 2016.03.11 Об утверждении типов средств измерений

Наличие аналогов СИ: Системы диагностики частичных разрядов портативные (PD-TaD 60)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "BAUR GmbH"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
63129-16
17.02.2026
Генераторы импульсов высоковольтные, SSG 3000, SSG 40
Фирма "BAUR GmbH" (АВСТРИЯ )
ОТ
МП
2 года
63183-16
17.02.2026
Генераторы высоковольтные инфранизкочастотные, Frida TD, Viola TD
Фирма "BAUR GmbH" (АВСТРИЯ )
ОТ
МП
2 года
63290-16
01.03.2026
Тестеры трансформаторного масла, DTL C
Фирма "BAUR GmbH" (АВСТРИЯ )
ОТ
МП
2 года
63291-16
01.03.2026
Измерители электрической прочности жидкостей, DTA 100C
Фирма "BAUR GmbH" (АВСТРИЯ )
ОТ
МП
2 года
63377-16
11.03.2021
Системы диагностики частичных разрядов портативные, PD-TaD 60
Фирма "BAUR GmbH" (АВСТРИЯ )
ОТ
МП
2 года
38340-08
28.06.2029
Установки контрольно-измерительные, серии PGK
Фирма "BAUR GmbH" (АВСТРИЯ )
ОТ
МП
2 года
38342-08
28.06.2029
Измерители электрической прочности жидкостей, DPA75 и DTA100E
Фирма "BAUR GmbH" (АВСТРИЯ )
ОТ
МП
3 года
38344-08
28.06.2029
Генераторы импульсов высоковольтные, SSG
Фирма "BAUR GmbH" (АВСТРИЯ )
ОТ
МП
2 года
38345-08
28.06.2029
Мосты постоянного тока, Shirlа и DMB5
Фирма "BAUR GmbH" (АВСТРИЯ )
ОТ
МП
2 года
75978-19
22.08.2029
Генераторы высоковольтные инфранизкочастотные, Frida, Viola, PHG
Фирма "BAUR GmbH" (АВСТРИЯ )
ОТ
МП
2 года
76048-19
12.09.2029
Системы диагностики частичных разрядов портативные, PD-TaD
Фирма "BAUR GmbH" (АВСТРИЯ )
ОТ
МП
2 года
76550-19
28.10.2029
Рефлектометры импульсные, IRG
Фирма "BAUR GmbH" (АВСТРИЯ )
ОТ
МП
2 года

Воронеж - столица Центрально-Черноземного региона, объединяющего Воронежскую, Тамбовскую, Курскую, Белгородскую и Липецкую области. Воронеж является крупным областным административным центром. В городе расположены сотни промышленных и строительных предприятий, поставляющих продукцию в 60 стран мира, в том числе предприятия машиностроения, металлообработки, химической промышленности, авиастроения, радиоэлектроники, пищевой и легкой промышленности.

По количеству учреждений профессионального образования Воронежская область занимает второе место после Москвы из 18 регионов, входящих в Центральный федеральный округ. В Воронеже находится почти 40% от общего числа учреждений профессионального образования Центрально-Черноземного региона, а количество студентов вузов составляет более половины всех студентов Черноземья.

В настоящее время население Воронежа составляет более 1 миллиона человек. По численности населения Воронеж занимает 14-е место в России. 2/3 населения города - люди трудоспособного возраста.

Экономика Воронежа и области стабильно развивается, сохраняя рост важнейших социально-экономических показателей: стоимость валового регионального продукта, оборот розничной торговли и объем платных услуг населению ежегодно увеличиваются. Объем валового регионального продукта Воронежской области в 2004 году составил 117 млрд. рублей, что почти на 2% больше, чем в 2003 году (в сопоставимых ценах). Рост произошел в основном за счет увеличения объемов промышленного производства, жилищного строительства, транспортных услуг. Объем платных услуг населению в 2005 году составил 15,18 млрд. рублей, что на 30% больше, чем в предыдущем году.

Отчет "Анализ рынка поверки в Воронеже" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Воронеж.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Системы диагностики частичных разрядов портативные (PD-TaD 60)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "НОВОСИБИРСКИЙ ЦСМ"
(RA.RU.311258)
РСТ
  • PD-TaD 60
  • 13 0 13 1 13 0 13
    ФГУП "ВНИИМС"
    (01.00225-2011)
    РСТ
  • PD-TaD 60
  • 5 1 0 0 3 0 0
    ФБУ "КРАСНОЯРСКИЙ ЦСМ"
    (RA.RU.311479)
    РСТ
  • Нет модификации
  • 2 0 2 0 2 0 2
    ФБУ "УРАЛТЕСТ"
    (RA.RU.311249)
    РСТ
  • PD-TaD 60
  • 6 0 6 0 6 0 6
    ФБУ "ЦСМ Татарстан"
    (RA.RU.311394)
    РСТ
  • PD-TaD 60
  • 2 0 2 0 2 0 2
    ФБУ "САМАРСКИЙ ЦСМ"
    (RA.RU.311429)
    РСТ
  • PD-TaD 60
  • 3 0 3 0 3 0 3
    ФБУ "НОВОСИБИРСКИЙ ЦСМ"
    (RA.RU.311258)
    РСТ
  • PD-TaD 60
  • 2 0 0 0 0 0 0
    ФБУ "ТУЛЬСКИЙ ЦСМ"
    (RA.RU.311265)
    РСТ
  • PD-TaD 60
  • 1 0 0 0 0 0 0
    ФГУП «ВНИИМС»
    (RA.RU.311493)
    РСТ
  • PD-Tad 60
  • 10 0 0 0 0 0 0
    ФГБУ "ВНИИМС"
    (RA.RU.311493)
    РСТ
  • PD-TaD 60
  • 4 3 1 0 3 2 1
    ООО "ЦМ"
    (RA.RU.310581)
  • PD-TaD 60
  • PD-TaD 62
  • 2 2 0 0 0 0 0
    ФБУ «КУЗБАССКИЙ ЦСМ»
    (RA.RU.311469)
    РСТ
  • Нет модификации
  • 1 0 1 0 1 0 1

    Стоимость поверки Системы диагностики частичных разрядов портативные (PD-TaD 60)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Красноярский ЦСМ
    Красноярский край
    5953 13854
    ФБУ УРАЛТЕСТ
    Свердловская область
    32177 13854
    ФБУ Тюменский ЦСМ
    Тюменская область
    3431 13854

    Программное обеспечение

    Системы имеют встроенное программное обеспечение (ПО). Оно реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния ПО, которое заносится в программируемое постоянное запоминающее устройство приборов заводом-изготовителем и недоступно для пользователя.

    Таблица 1 - Характеристики встроенного программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    -

    Номер версии (идентификационный номер ПО)

    Не ниже 2.0

    Цифровой идентификатор ПО

    -

    Другие идентификационные данные (если имеются)

    -

    Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.


    Знак утверждения типа

    Знак утверждения типа

    наносится на лицевую панель приборов методом трафаретной печати со слоем защитного покрытия и на титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к системам диагностики частичных разрядов портативным PD-TaD 60
    • 1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

    • 2. ГОСТ Р 55191-2012    Методы испытаний высоким напряжением. Измерения частичных разрядов.

    3. ГОСТ 20074-83 Электрооборудование   и

    характеристик частичных разрядов.

    4. ГОСТ Р 8.761-2011     ГСИ. Государственная

    импульсного электрического напряжения.

    электроустановки.    Метод

    измерения измерений

    поверочная

    схема для средств

    Поверка

    Поверка

    осуществляется по документу МП 63377-16 «Системы диагностики частичных разрядов портативные PD-TaD 60. Методика поверки», утвержденному ФГУП «ВНИИМС» в ноябре 2015 г. Средства поверки: осциллограф цифровой запоминающий WaveJet 352 (Госреестр № 32488-06).


    Изготовитель


    Фирма «BAUR GmbH», Австрия.
    Адрес: Raiffeisenstrasse 8, 6832 Sulz, Austria. Тел./факс: +43 5522 4941-0 / +43 5522 4941-3. Web-сайт: www.baur.eu

    Испытательный центр


    Федеральное   государственное   унитарное
    предприятие
    «Всероссийский
    научно-
    исследовательский институт метрологической службы» (ФГУП «ВНИИМС»). Адрес: 119361, г. Москва, ул. Озерная, д. 46.
    Тел./факс: (495)437-55-77 / 437-56-66;
    E-mail: office@vniims.ru, www.vniims.ru

    Принцип действия систем основан на электрическом методе измерения характеристик частичных разрядов (ЧР) - измерении кажущегося заряда импульсов ЧР с помощью конденсатора связи, детектора частичных разрядов и цифрового осциллографа. Импульсы ЧР с конденсатора связи поступают на детектор, где происходит их аналого-цифровое преобразование. Затем данные в цифровом виде передаются по интерфейсу USB в персональный компьютер (ПК), где происходит обработка информации и заполнение базы данных. Текущие характеристики частичных разрядов в виде графиков, диаграмм, таблиц отображаются на дисплее ПК. По результатам измерений составляется отчет.

    Принцип действия систем при определении расстояния до места возникновения частичных разрядов основан на использовании метода динамической рефлектометрии.

    При измерении тангенса угла диэлектрических потерь системы работают с применением внешнего источника испытательного напряжения, имеющего функцию измерения тангенса угла диэлектрических потерь. В качестве источника напряжения применяются генераторы высоковольтные инфранизкочастотные Frida, Viola (Frida TD, Viola TD).

    Результаты измерений обрабатываются с помощью специализированного ПО, устанавливаемого на внешний персональный компьютер (ПК). Связь с внешним ПК осуществляется через интерфейс USB.

    Область применения систем - диагностика состояния высоковольтной изоляции объектов электроэнергетики.

    Основные узлы систем: конденсатор связи с высоковольтным фильтром, детектор частичных разрядов, блок питания, цифровой осциллограф (реализованный программно на внешнем ПК), калибратор кажущегося заряда CAL1B (или CAL1E).

    Перед началом измерений производится калибровка и градуировка всей схемы измерений путем инжекции нормированного заряда с калибратора кажущегося заряда типа CAL1B, входящего в комплект поставки систем. Калибратор CAL1B формирует импульсы положительной и отрицательной полярности с крутым фронтом и экспоненциальным срезом.

    Системы относятся к ремонтируемым и восстанавливаемым изделиям.

    Питание систем - от сети переменного тока.

    Для предотвращения несанкционированного доступа к внутренним частям прибора осуществляется пломбировка корпуса специальными наклейками, при повреждении которых остается несмываемый след. Знак поверки наносится на лицевую панель корпуса конденсатора связи.

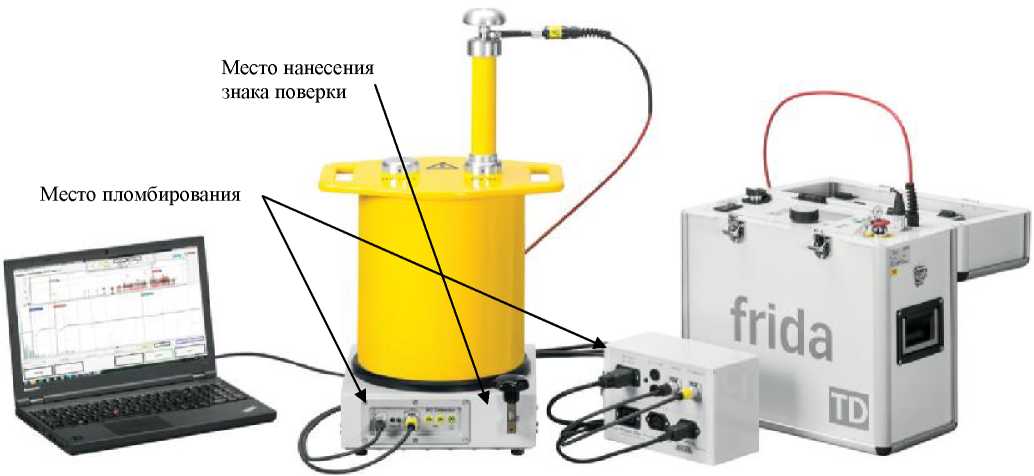

    Внешний вид. Системы диагностики частичных разрядов портативные (PD-TaD 60), http://oei-analitika.ru

    Место нанесения знака поверки '

    Место пломбирования

    Рисунок 1 - Внешний вид систем диагностики частичных разрядов портативных PD-TaD 60 с генератором высоковольтным инфранизкочастотным Frida TD


    приведена в таблице 3.

    Таблица 3 - Комплектность систем диагностики частичных разрядов портативных PD-TaD 60

    Наименование

    Количество

    Примечание

    Система диагностики частичных разрядов портативная PD-TaD 60

    1 шт.

    Крепежные элементы (набор)

    1 шт.

    Блок питания Power Box

    1 шт.

    Комплект для подключения (включая кабели и адаптеры)

    1 шт.

    Ноутбук (включая сумку)

    1 шт.

    ПО «BAUR 3.x» на USB-накопителе

    1 шт.

    ПО «Windows 7» на USB-накопителе

    1 шт.

    Кейс для транспортировки

    2 шт.

    Руководство по эксплуатации

    1 экз.

    Методика поверки

    1 экз.

    Модуль для определения ЧР по фазам

    1 шт.

    Опция

    Калибратор кажущегося заряда CAL1E

    1 шт.

    Опция


    Таблица 2 -

    Характеристика

    Значение

    Диапазон измерений кажущегося заряда, нКл

    от 0,001 до 100

    Пределы допускаемой относительной погрешности измерения кажущегося заряда, %

    ± 3

    Номинальные значения воспроизводимого кажущегося заряда калибратора CAL1B (CAL1E), нКл

    0,1; 0,2; 0,5; 1; 2; 5, 10 (0,5; 1; 2; 5, 10; 20; 50)

    Пределы допускаемой относительной погрешности воспроизведения кажущегося заряда калибратора CAL1B (CAL1E), %

    ± 3

    Диапазон рабочей длины кабеля, м

    от 0 до 12800 1)

    Скорость распространения сигнала в кабеле, м/мкс

    от 50 до 120

    Продолжение таблицы 2

    Характеристика

    Значение

    Номинальная емкость конденсатора связи, нФ

    8

    Напряжение сети питания, В

    от 90 до 264

    Частота сети питания, Гц

    от 47 до 63

    Габаритные   размеры   (включая   ВЧ-фильтр),   мм

    (ширинахвысотахглубина)

    410х702х320

    Масса (включая ВЧ-фильтр), кг

    17,9

    Рабочие условия эксплуатации: температура окружающего воздуха, °C относительная влажность, % атмосферное давление, кПа

    от минус 10 до плюс 50 До 90

    От 86,7 до 106,7

    Примечание: 1) - при скорости распространения 80 м/мкс.


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
