Номер по Госреестру СИ: 38340-08
38340-08 Установки контрольно-измерительные
(серии PGK)
Назначение средства измерений:
Установки контрольно-измерительные серии PGK (далее - установки) модификаций PGK 25, PGK 50, PGK 80, PGK 70HB, PGK 70/2,5НВ, PGK 110HB, PGK 110/5HB, PGK 150HB, PGK 150/5HB и PGK 260HB предназначены для проверки электрической прочности и измерения тока утечки высоковольтной изоляции на постоянном и переменном токе.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
серии PGK
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 19 | 23 | 1,21 |
| Юр. Лицо | Юридические лица | 6 | 6 | 1,00 |
| Открытое Акционерное Общество "Российские железные дороги" | Юридические лица | 4 | 7 | 1,75 |
| ООО "ИСО" | Юридические лица | 4 | 5 | 1,25 |
| ЮЛ | Юридические лица | 4 | 4 | 1,00 |
| Юго-Восточная дирекция по энергообеспечению - структурное подразделение Трансэнерго - филиала ОАО "РЖД" | Юридические лица | 3 | 5 | 1,67 |
| ОАО "РЖД" | Юридические лица | 3 | 3 | 1,00 |
| АО «ПЕРГАМ-ИНЖИНИРИНГ» | Юридические лица | 3 | 3 | 1,00 |
| ООО "АВИСМА" | Юридические лица | 2 | 6 | 3,00 |
| Московская дирекция по энергообеспечению-структурное подразделение "Трансэнерго"-филиала открытого акционерного общества "Российские железные дороги" | Юридические лица | 2 | 4 | 2,00 |
| АО "ЕЭСК" | Юридические лица | 2 | 3 | 1,50 |
| юр.лицо | Юридические лица | 2 | 2 | 1,00 |
| "АВИСМА" филиал ПАО "Корпорация "ВСМПО-АВИСМА" (162+15307) | Юридические лица | 2 | 2 | 1,00 |
| Акционерное общество "Самаранефтегаз" | Юридические лица | 2 | 2 | 1,00 |
| Общество с ограниченной ответственностью "ИНЖИНИРИНГ СТРОИТЕЛЬСТВО ОБСЛУЖИВАНИЕ" | Юридические лица | 2 | 2 | 1,00 |
| Общество с ограниченной ответственностью "АББ ЭЛЕКТРООБОРУДОВАНИЕ" | Юридические лица | 2 | 2 | 1,00 |
| АО "РНПК" | Юридические лица | 2 | 2 | 1,00 |
| Филиал АО «Концерн Росэнергоатом» «Ленинградская АЭС» | Юридические лица | 2 | 2 | 1,00 |
| УРАЛЬСКАЯ СТАЛЬ АО | Юридические лица | 2 | 2 | 1,00 |
| Балаковский филиал Балаковоатомтехэнерго АО Атомтехэнерго | Юридические лица | 1 | 4 | 4,00 |
| Туапсинская дистанция электроснабжения-СП СК дирекции по энергообеспечению-СП Трансэнерго-филиала ОАО "РЖД" | Юридические лица | 1 | 3 | 3,00 |
| Кавказская дистанция электроснабжения СП СКДЭ СП Трансэнерго - филиала ОАО "РЖД" | Юридические лица | 1 | 2 | 2,00 |
| ООО "Бурэнерго" | Юридические лица | 1 | 2 | 2,00 |
| ГУП "Петербургский метрополитен" служба Электроснабжения | Юридические лица | 1 | 2 | 2,00 |
| "Нижневартовские электрические сети" АО "Россети Тюмень"" (41370+41371) | Юридические лица | 1 | 2 | 2,00 |
| Таманская дистанция электроснабжения-СП СК дирекции по энергообеспечению-СП Транэнерго-филиала ОАО "РЖД" | Юридические лица | 1 | 2 | 2,00 |
| Филиал АО "Сетевая компания" Елабужские электрические сети | Юридические лица | 1 | 2 | 2,00 |
| Краснодарская дистанция электроснабжения структурного подразделения Северо-Кавказской дирекции по энергообеспечению-СП Трансэнерго-филиала ОАО "РЖД" | Юридические лица | 1 | 2 | 2,00 |
| ООО "Группа МЕТТАТРОН" | Юридические лица | 1 | 2 | 2,00 |
| Уярская дистанция электроснабжения-структурное подразделение Красноярской дирекции по энергообеспечению - структурного подразделения Трансэнерго - филиала открытого акционерного общества "Российские железные дороги" | Юридические лица | 1 | 2 | 2,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.

наносится на лицевую панель блока управления способом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Лист № 6
Всего листов 6
Нормативные и технические документы
Нормативные документы, устанавливающие требования к установкам контрольноизмерительным серии PGK
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
осуществляется по документу МП 38340-08 «Установки контрольно-измерительные серии PGK. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» 28.04.2008 г.
Основные средства поверки: делитель напряжения ДН-200э (регистрационный номер в Федеральном информационном фонде № 26544-08); мультиметр цифровой APPA-107 (регистрационный номер в Федеральном информационном фонде № 20085-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на лицевую панель блока управления установок.
Принцип действия установок основан на формировании высокого напряжения переменного или постоянного тока из напряжения сети питания. Для получения напряжения постоянного тока напряжение сети питания выпрямляется и фильтруется. При приложении высокого напряжения к испытываемой изоляции измеряется ток утечки.
Основная область применения установок: проверка изоляции силовых кабелей в местах их эксплуатации.
Портативные высоковольтные установки PGK 25, PGK 50 и PGK 80 формируют только напряжения постоянного тока отрицательной полярности и предназначается для испытаний кабелей с бумажно-масляной изоляцией в условиях эксплуатации в высоковольтных сетях.
Выходное напряжение имеет основную и тонкую ручную регулировку. Высокое напряжение постоянного тока формируется высоковольтным трансформатором и умножителем напряжения. Измерение напряжения и выходного тока производится аналоговыми стрелочными приборами. Предусмотрено подключение графопостроителя для записи силы тока. Встроенный таймер позволяет устанавливать время проведения испытания от 0 до 30 минут. После завершения испытания автоматически активируется встроенное разрядное устройство.
Установки имеют защиту от перенапряжений при переходных процессах
Установки PGK 25, PGK 50 и PGK 80 скомпонованы в едином переносном футляре с ручками и ремнем, имеют безопасный штепсельный разъем, аварийный выключатель, сигнальные лампочки. Все органы управления, измерительные приборы и разъёмы размещены на лицевой панели. Питание - от сети переменного тока. Установка PGK 25 имеет также встроенную батарею питания, что позволяет проводить испытания без подключения к сети питания.
Установки модификаций PGK 70HB, PGK 70/2,5HB, PGK 110HB, PGK 110/5HB, PGK 150HB, PGK 150/5HB и PGK 260HB формирует регулируемые испытательные напряжения постоянного тока положительной и отрицательной полярности, а также напряжение переменного тока с частотой сети питания.
Высокое напряжение переменного тока формируется высоковольтным трансформатором, подключенным на выходе регулируемого автотрансформатора, которым устанавливается величина выходного напряжения. В режиме постоянного тока к выходу высоковольтного трансформатора подключен однополупериодный выпрямитель. Полярность выходного напряжения может быть изменена поворотом однополупериодного выпрямителя. Емкость испытуемого объекта исполняет роль сглаживающего конденсатора. В режиме переменного тока в высоковольтной цепи вместо выпрямителя может быть подключен демпирующий резистор (опция PGK 260HB).
В зависимости от нагрузки испытуемого объекта и модели, установки PGK HB работают в непрерывном и кратковременном режиме.
В непрерывном режиме работы, начиная с холостого хода и до нагрузки отключения, установки работают на нагрузку непрерывно.
В кратковременном режиме работы от нагрузки отключения до короткого замыкания установка для снижения тепловой нагрузки включает в первичную цепь высоковольтного трансформатора токоограничивающие лампы. Кроме того, для предотвращения перегрузки, выключатель токовой защиты с тепловыми и магнитными элементами, производит отключение по прошествии определенного времени. Время до отключения зависит от нагрузки и может составлять от нескольких секунд (при коротком замыкании) до нескольких часов (при максимальной нагрузке).
Установки имеют высокую эксплуатационную безопасность, защиту от короткого замыкания внутренним ограничением тока и тепловой выключатель.
Выходные напряжения и токи измеряются аналоговыми стрелочными приборами. В режиме постоянного тока миллиамперметр показывает среднеарифметическое значение выходного тока, киловольтметр - пиковое значение выходного напряжения. Если собственная емкость испытуемого объекта очень низкая, ток утечки испытуемого объекта может вызвать повышенные пульсации, и среднеарифметическое значение испытательного напряжения может существенно отличаться от отображаемой величины. В режиме переменного тока миллиамперметр и киловольтметр измеряют выпрямленные, а отображают среднеквадратические значения синусоидальных сигналов.
Конструктивно установки состоят из двух блоков:
управления с органами индикации, управления, источником питания и защитными устройствами;
высоковольтного, представляющий собой маслонаполненный корпус с высоковольтным трансформатором, однополупериодным выпрямителем и демпфирующим резистором.
Рабочий блок выполнен в корпусе для установки в 19-дюймовую аппаратную стойку и имеет на лицевой панели органы управления, приборы измерения выходных напряжения и тока, элементы обеспечения эксплуатационной безопасности, разъёмы и гнезда.
В приборах PGK 70-2,5HB, PGK 110HB, PGK 150HB и PGK 260 HB применяется кожух для защиты от коронных разрядов в виде маслорасширительного бака. Высоковольтные блоки установок модификации PGK HB оборудованы кольцом, выравнивающим распределение потенциала.
Питание установок - от сети переменного тока.
Для предотвращения несанкционированного доступа к внутренним частям прибора осуществляется пломбировка корпуса специальными наклейками, при повреждении которых остается несмываемый след.
- П

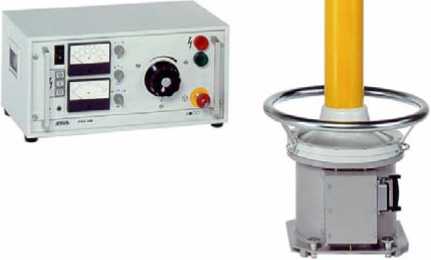

Рисунок 1 - Общий вид установок контрольно-измерительных PGK 150HB
Программное обеспечение отсутствует.
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Модификации PGK 25, PGK 50, ' |
PGK 80 | |
|
Установка контрольно-измерительная серии PGK (модификация по заказу) |
- |
1 шт. |
|
Экранированные высоковольтные кабели с соединительными зажимами |
- |
1 к-т |
|
Кабель питания |
1 шт. | |
|
Заземляющий провод |
1 шт. | |
|
Ремень для переноски |
1 шт. | |
|
Транспортировочный кейс |
1 шт. | |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки |
МП 38340-08 |
1 экз. |
|
Модификации PGK 70HB, PGK 70/2,5HB, PGK 110HB, PGK1 10/5HB, PGK 150HB, PGK 150/5HB, PGK 260HB | ||
|
Установка контрольно-измерительная серии PGK (модификация по заказу) |
- |
1 шт. |
|
Кабель питания |
- |
1 шт. |
|
Кабель, соединяющий блоки управления и высоковольтный |
- |
1 шт. |
|
Высоковольтный провод с зажимом типа "крокодил" |
- |
1 шт. |
|
Заземляющий провод |
- |
1 шт. |
|
Разрядная пластина |
- |
1 шт. |
|
Ключ для замены резисторной/выпрямительной панелей |
- |
1 шт. |
|
Резисторная панель для режима работы от сети переменного тока |
- |
1 шт. |
|
Панель выпрямления (встроенная) |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
МП 38340-08 |
1 экз. |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
З |
начение для модификаций | ||||||||
|
PGK 25 |
PGK 50 |
PGK 80 |
PGK 70HB |
PGK 70/2,5HB |
PGK 110HB |
PGK 110/5HB |
PGK 150HB |
PGK 150/5HB |
PGK 260HB | |
|
Максимальное выходное напряжение, кВ переменного тока постоянного тока |
25 |
50 |
80 |
55 70 |
55 70 |
80 110 |
80 100 |
110 150 |
110 150 |
190 260 |
|
Диапазоны измерений напряжений, кВ |
0 - 5 0 - 25 |
0 - 10 0 - 50 |
0 - 16 0 - 80 |
0 - 55 0 - 78 |
0 - 55 0 - 78 |
0 - 78 0 - 110 |
0 - 78 0 - 110 |
0 - 110 0 - 150 |
0 - 110 0 - 150 |
0 - 190 0 - 260 |
|
Пределы допускаемой приведенной погрешности измерений напряжения постоянного и переменного тока в рабочих условиях, % |
± 2,5 | |||||||||
|
Максимальная сила выходного тока не менее, мА переменного тока постоянного тока |
1 |
2 |
0,8 |
7 3 |
50 20 |
14 5 |
66 22 |
9 4 |
50 18 |
9 4 |
|
Ток короткого замыкания не более, мА переменного тока постоянного тока |
2 |
25 |
20 |
20 12 |
117 84 |
30 7 |
137 104 |
23 20 |
108 77 |
20 20 |
|
Диапазоны измерений силы тока (тока утечки), мА |
0 - 0,001 0 -0,01 0 - 0,1 0 - 1 0 - 10 |
0 - 0,001; 0 - 0,01; 0 - 0,1; 0 - 1; 0 - 10; 0 - 100 |
0 - 0,001; 0 - 0,01; 0 - 0,1; 0 - 1; 0 - 10; 0 - 100 |
0,2 - 2; 2 - 20; 0,4 - 4; 4 - 40 |
1 - 10; 10 - 100; 1,11 - 11,1 11,1 - 111 |
0,2 - 2; 2 - 20; 0,4 - 4; 4 - 40 |
1 - 10; 10 - 100; 1,11 - 11,1 11,1 - 111 |
0,2 - 2; 2 - 20; 0,4 - 4; 4 - 40 |
1 - 10; 10 - 100; 1,11 - 11,1 11,1 - 111 |
0,2 - 2; 2 - 20; 0,4 - 4; 4 - 40 |
|
Пределы допускаемой приведенной погрешности измерений силы постоянного и переменного тока в рабочих условиях, % |
± 2,5 | |||||||||
Таблица 2 - Общие технические характеристики
|
Наименование характеристики |
Значение для модификаций | |||||||||
|
PGK 25 |
PGK 50 |
PGK 80 |
PGK 70HB |
PGK 70/2,5HB |
PGK 110HB |
PGK 110/5HB |
PGK 150HB |
PGK 150/5HB |
PGK 260HB | |
|
Напряжение/частота сети |
От 198 до 242 В/От 45 до 60 Гц | |||||||||
|
Потребляемая мощность не более, В^А, нормальная работа |
640 |
3200 |
1380 |
5750 |
1380 |
5750 |
2600 | |||
|
режим КЗ |
1200 |
1600 |
1400 |
1200 |
6500 |
2650 |
11700 |
2650 |
11700 |
5000 |
|
Габаритные размеры блока управления, мм | ||||||||||
|
ширина |
415 |
415 |
495 |
502 |
502 |
502 |
502 |
502 |
502 |
502 |
|
высота |
140 |
140 |
460 |
241 |
241 |
241 |
580 |
241 |
580 |
241 |
|
глубина |
360 |
360 |
285 |
290 |
290 |
290 |
480 |
290 |
480 |
290 |
|
Габаритные размеры высоковольтного блока (высота/диаметр), мм |
810/385 |
1130/455 |
1130/640 |
1320/640 |
1450/455 |
1530/640 |
2050/1270 | |||
|
Масса блока управления, кг |
16,5 |
16,5 |
25 |
13,5 |
22 |
17 |
51 |
17 |
51 |
19 |
|
Масса высоковольтного блока, | ||||||||||
|
кг |
- |
- |
- |
26 |
93 |
75 |
162 |
83 |
180 |
280 |
|
Изоляция между выводами (кроме высоковольтных) и | ||||||||||
|
корпусом Электрическая прочность | ||||||||||
|
(50 Гц, 1 мин.), В |
1500 | |||||||||
|
Сопротивление изоляции | ||||||||||
|
не менее, МОм |
5 | |||||||||
Таблица 3 - Условия измерений
|
Наименование характеристики |
Значение |
|
Рабочие условия измерений:
|
от 0 до +45 до 90 без конденсации от 86,7 до 106,7 |
|
Устойчивость к условиям транспортирования |
гр. «3» по ГОСТ 22261-94 с расширенными параметрами по температуре от -20 до +60 °C и относительной влажности до 95 % при +30 °C |
