Назначение средства измерений:
Генераторы импульсов высоковольтные серии SSG (далее - генераторы) модификаций SSG500, SSG1100, SSG1500, SSG2100 предназначены для формирования высоковольтных импульсов напряжения.
Внешний вид.
Генераторы импульсов высоковольтные
Рисунок № 1
Общие сведения
Дата публикации - 26.08.2018
Срок свидетельства - 28.06.2029
Номер записи - 166768
ID в реестре СИ - 395652
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, мод. SSG500, мод. SSG2100, мод. SSG 2100, SSG2100, SSG1500, SSG 500, SSG 2100, SSG, BAUR SSG2100, "МЕГА-1",
Производитель
Изготовитель - Фирма "BAUR GmbH"
Страна - АВСТРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник является копией реестра "Утверждённые типы стандартных образцов" (https://fgis.gost.ru/fundmetrology/registry/19) ФГИС АРШИН и содержит сведения об утвержденных типах стандартных образцов.
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. Доступна функция экспорта каждой из записей в формате json, а также всей таблицы в CSV Excel. Справочник содержит более 8 тыс. записей и актуализируется не реже 1 раза в месяц.
Бесплатный
Статистика
Кол-во поверок - 30
Выдано извещений - 0
Кол-во периодических поверок - 22
Кол-во средств измерений - 16
Кол-во владельцев - 7
Усредненный год выпуска СИ - 2011
МПИ по поверкам - 677 дн.
Приказы РСТ, где упоминается данный тип СИ
№843 от 2023.04.17 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (18)
Наличие аналогов СИ: Генераторы импульсов высоковольтные (SSG)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "BAUR GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
63129-16 17.02.2026 |
Генераторы импульсов высоковольтные, SSG 3000, SSG 40 Фирма "BAUR GmbH" (АВСТРИЯ ) |
ОТ МП |
2 года |
|
63183-16 17.02.2026 |
Генераторы высоковольтные инфранизкочастотные, Frida TD, Viola TD Фирма "BAUR GmbH" (АВСТРИЯ ) |
ОТ МП |
2 года |
|
63290-16 01.03.2026 |
Тестеры трансформаторного масла, DTL C Фирма "BAUR GmbH" (АВСТРИЯ ) |
ОТ МП |
2 года |
|
63291-16 01.03.2026 |
Измерители электрической прочности жидкостей, DTA 100C Фирма "BAUR GmbH" (АВСТРИЯ ) |
ОТ МП |
2 года |
|
63377-16 11.03.2021 |
Системы диагностики частичных разрядов портативные, PD-TaD 60 Фирма "BAUR GmbH" (АВСТРИЯ ) |
ОТ МП |
2 года |
|
38340-08 28.06.2029 |
Установки контрольно-измерительные, серии PGK Фирма "BAUR GmbH" (АВСТРИЯ ) |
ОТ МП |
2 года |
|
38342-08 28.06.2029 |
Измерители электрической прочности жидкостей, DPA75 и DTA100E Фирма "BAUR GmbH" (АВСТРИЯ ) |
ОТ МП |
3 года |
|
38344-08 28.06.2029 |
Генераторы импульсов высоковольтные, SSG Фирма "BAUR GmbH" (АВСТРИЯ ) |
ОТ МП |
2 года |
|
38345-08 28.06.2029 |
Мосты постоянного тока, Shirlа и DMB5 Фирма "BAUR GmbH" (АВСТРИЯ ) |
ОТ МП |
2 года |
|
75978-19 22.08.2029 |
Генераторы высоковольтные инфранизкочастотные, Frida, Viola, PHG Фирма "BAUR GmbH" (АВСТРИЯ ) |
ОТ МП |
2 года |
|
76048-19 12.09.2029 |
Системы диагностики частичных разрядов портативные, PD-TaD Фирма "BAUR GmbH" (АВСТРИЯ ) |
ОТ МП |
2 года |
|
76550-19 28.10.2029 |
Рефлектометры импульсные, IRG Фирма "BAUR GmbH" (АВСТРИЯ ) |
ОТ МП |
2 года |
В отчете предоставлена информация по географии распределения эталонов единиц величин по территории РФ и видам измерений.
Предусмотрено выделение 11 видов измерений:
- Акустические величины
- Давление, вакуум
- Оптические и оптико-физические
- Теплофизика, температура
- Время, частота
- Ионизирующие излучения и ядерные константы
- Поток, расход, уровень, объем веществ
- Электрические и магнитные величины, радиоэлектроника
- Геометрические величины
- Механические величины
- Состав и свойства веществ
Географическая привязка эталонов осуществляется к конкретному городу, региону или федеральному округу РФ. Количественные данные об эталонах представлены как штуках, так и в процентном соотношении.
В качестве источника данных были использованы два реестра ФГИС АРШИН: реестр эталонов единиц величин - https://fgis.gost.ru/fundmetrology/registry/11 и реестр средств измерений, применяемых в качестве эталонов - https://fgis.gost.ru/fundmetrology/cm/etalons/296436.
Отчет состоит из 12 графиков и 2 таблиц, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Первый блок содержит сводную статистическую информацию об эталонах. Отдельно для аттестованных эталонов и отдельно для средств измерений, применяемых в качестве эталонов. Далее, следуют два информационных блока с привязкой к региону РФ или Федеральному округу.
В завершении отчета приведена сводная таблица, данные из которой можно использовать для самостоятельной обработки данных.
Кто поверяет Генераторы импульсов высоковольтные (SSG)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "МАГАДАНСКИЙ ЦСМ" (RA.RU.311544) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ИП КАЗАКОВ ПАВЕЛ СЕРГЕЕВИЧ (RA.RU.320038) | 1 | 1 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 3 | 1 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "КОСТРОМСКОЙ ЦСМ" (RA.RU.311489) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ЦМ" (RA.RU.310581) | 6 | 3 | 3 | 0 | 6 | 3 | 3 | |||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 2 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ФБУ "ДАЛЬНЕВОСТОЧНЫЙ ЦСМ" (RA.RU.311500) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Генераторы импульсов высоковольтные (SSG)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
8820 | 9000 |
|
ФБУ НИЦ ПМ-Ростест Москва |
12595 | 9000 |
|
ФБУ Краснодарский ЦСМ Краснодарский край |
8517 | 9000 |
|
ФБУ Красноярский ЦСМ Красноярский край |
5953 | 9000 |
|
ФБУ Пензенский ЦСМ Пензенская область |
2376 | 9000 |
Знак утверждения типа
Знак утверждения типананосится на лицевую панель прибора способом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные документы, устанавливающие требования к генераторам импульсов высоковольтным серии SSGГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Поверка
Поверкаосуществляется по документу МП 38344-08 «Генераторы импульсов высоковольтные серии SSG. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» 28.04.2008 г.
Основные средства поверки: делитель напряжения ДН-50э (регистрационный номер в Федеральном информационном фонде № 26544-08); мультиметр цифровой APPA-107 (регистрационный номер в Федеральном информационном фонде № 20085-11); осциллограф-мультиметр (скопметр) Fluke 192B (регистрационный номер в Федеральном информационном фонде № 27908-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на лицевую панель генераторов.
Изготовитель
Фирма «BAUR GmbH», АвстрияАдрес: Raiffeisenstrasse 8, 6832 Sulz, Austria
Телефон (факс): +43 5522 4941-0 (+43 5522 4941-3)
Web-сайт: www.baur.eu
Заявитель
Акционерное общество «ПЕРГАМ-ИНЖИНИРИНГ» (АО «ПЕРГАМ-ИНЖИНИРИНГ») Адрес: 129085, г. Москва, проезд Ольминского, д. 3А, стр. 3, офис 801Телефон (факс): +7 (495) 775-75-25 (+7 (495) 616-66-14)
Web-сайт: http://www.pergam.ru
Испытательный центр
ГЦИ СИ Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон (факс): +7 (495) 437-55-77 (+7 (495) 437-56-66) E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Генераторы импульсов высоковольтные серии SSG моделей SSG500, SSG1100, SSG1500, SSG2100 формируют импульсное напряжение с крутым фронтом, которое используется для осуществления пробоя кабеля в месте повреждения. Пробой вызывает импульсный электрический ток в месте повреждения кабеля, генерирующий электромагнитные и акустические волны, распространяющиеся от места повреждения кабеля. Эти волны обнаруживаются на поверхности земли с помощь приборов, предназначенных для точной локации мест повреждения по электромагнитным и акустическим колебаниям.
Основная область применения генераторов: формирование электромагнитных и акустические волн для определения расположения дефектных мест в силовых кабелях.
Генераторы серии SSG могут использоваться для предварительной локации дефектов кабелей. В этом случае они применяются как устройства прожига повреждения в кратковременном режиме, и могут использоваться совместно с рефлектометром и блоком связи SA32 для определения расположения дефектов с высоким и низким сопротивлением в силовых кабелях.
Генераторы содержат источник высокого напряжения, импульсные конденсаторы с повышенной защитой от внешних перенапряжений, разрядники с автоматическим и ручным запуском, встроенное разрядное устройство. Схема управления прибором содержит цепи подключения внешнего аварийного выключателя и блока связи SA32 (опция).
Высокое напряжение переменного тока формируется высоковольтным трансформатором, подключенным на выходе регулируемого автотрансформатора, которым величина выходного напряжения может устанавливаться от нулевого до максимального. Напряжение на первичную обмотку или на отвод первичной обмотки трансформатора высокого напряжения поступает через переключатель напряжения. Высоковольтный трансформатор имеет четыре изолированные друг от друга обмотки высокого напряжения, каждая из которых через однополупериодный выпрямитель подключена к отдельному импульсному конденсатору. Импульсные конденсаторы соединяются друг с другом переключателя диапазонов. Последовательное соединение конденсаторов позволяет достигнуть максимального напряжения, параллельное включение двух конденсаторов позволяет получить половину максимального, а полностью параллельное соединение - четверть. При этом максимальная энергия импульса, подаваемая в дефектный кабель, достигается во всех диапазонах напряжения.
Генераторы функционируют в режимах одиночных и повторяющихся импульсов.
Генераторы имеют моноблочные металлические корпуса, предназначенные для установки в 19-дюймовую металлическую стойку. Органы управления, индикации и аналоговый стрелочный измеритель выходного напряжения монтируются на передней панели, соединительные разъёмы - на задней стенке.
Питание генераторов - от сети переменного тока.
Для предотвращения несанкционированного доступа к внутренним частям прибора осуществляется пломбировка корпуса специальными наклейками, при повреждении которых остается несмываемый след.

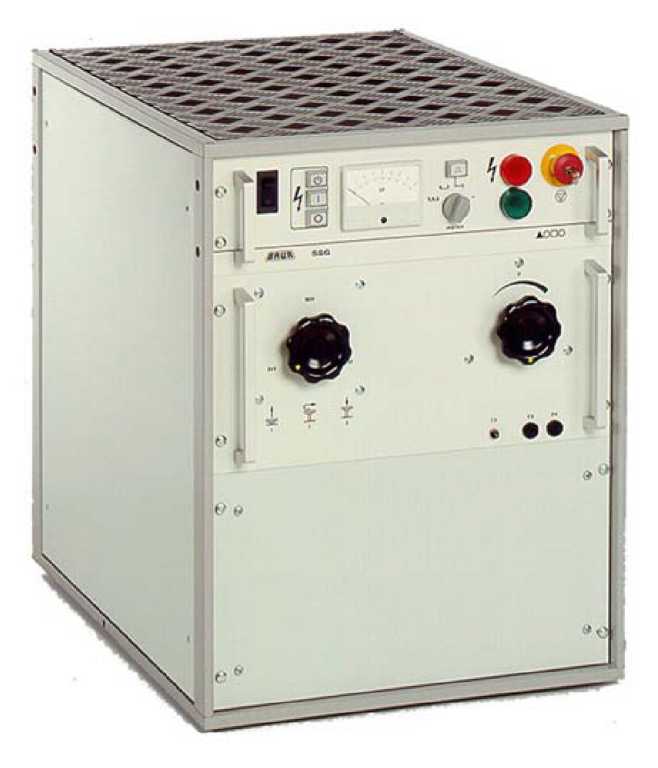

Рисунок 1 - Общий вид генераторов импульсов высоковольтных SSG2100
